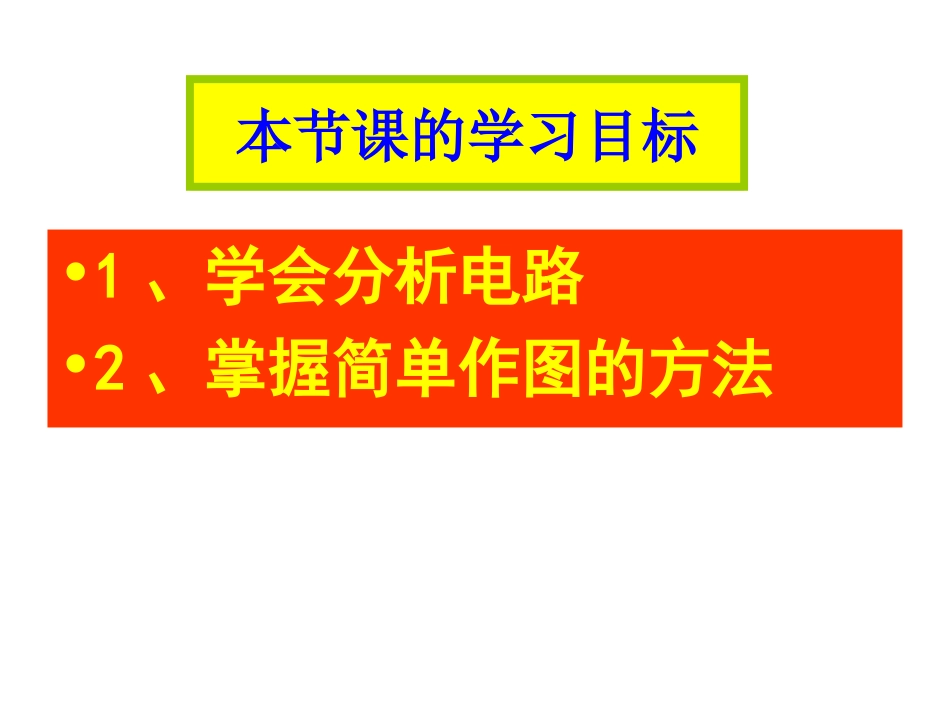

并联电路的实物图连线、电路图画法的诀窍本节课的学习目标•1、学会分析电路•2、掌握简单作图的方法并联电路的电路图•首先按“电流法”分析实物图——干路上有哪些元件,在什么位置,分流点和合流点在什么位置,每条支路有哪些元件,元件的顺序。要求:干路上的元件与电源一起画在同一条横线上。每一条支路画一条横线。•第二,先画出其中一条电路的电路图,然后分析判断“分流点”“合流点”的位置,判断的方法是“看该点是在哪两个元件之间”。分别在分流点、合流点中间画出另一条支路。解释:先用“电流法”分析电路。L1K1K2L2开关K2在______路。干例1:请画出如图所示实物电路的电路图。例2:L1L2S1S2SL1SS1L2S2L2S2只要把“分流点”和“合流点”看准了是在哪两个元件之间,某条支路是在上面的位置还是在下面的位置,效果是一样的。学会分析和认清“分流点”、“合流点”是在哪两个元件之间!请画出如下电路的电路图。例3:L2S2L1S1理解与应用完成作图卷第1题的作图练习根据电路图连接实物图并联电路的实物图连接方法:首先根据电路图连接好其中一条电路,然后判断“分流点”、“合流点”的位置,判断的方法是“看该点是在哪两个元件之间”。再将另一条支路单独连接好后,并接在“分流点”、“合流点”。例1:根据左边的电路图,将右边的元件连接成完整的电路。要认清“分流点”、“合流点”是在哪两个元件之间!例2:找准分流点和合流点,再复杂的电路也可以正确地分析和解答。理解与应用•作图卷第2、3、4、5题练习同学们!通过本节课的训练,你的收获有哪些?
