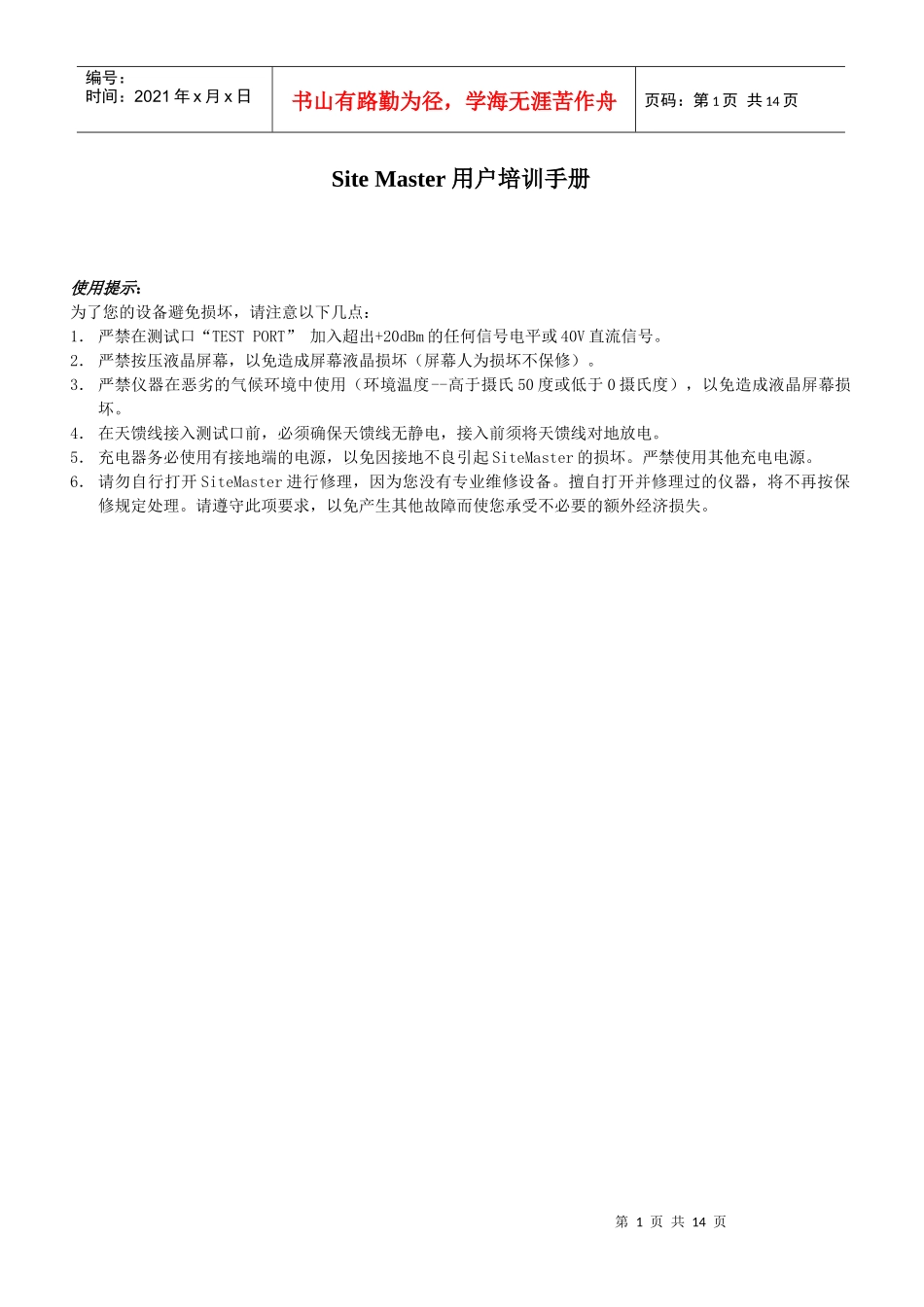

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页SiteMaster用户培训手册使用提示：为了您的设备避免损坏，请注意以下几点：1．严禁在测试口“TESTPORT”加入超出+20dBm的任何信号电平或40V直流信号。2．严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。3．严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏50度或低于0摄氏度），以免造成液晶屏幕损坏。4．在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。严禁使用其他充电电源。6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。擅自打开并修理过的仪器，将不再按保修规定处理。请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第一章1.1简介这一章主要是详细介绍SiteMaster的规格，性能指标，选件，附件，维护事项，校准事项。S331B/S332BMS2711S330A/S331AS810A/S818AS113B/S114B频率范围频率精度(CW方式)频率分辨率S331B单端口:25-3300MHzS332B双端口:25-3300MHz75ppm100KHz频谱分析0.1-3000MHz2ppm10KHzS330A:700-3300MHzS331A:25-3300MHzS400A:25-3300MHz75ppm100KHzS810A:3.3-10.5GHzS818A:3.3-18GHz75ppm1.0MHzS113B单端口:5-1200MHzS114B双端口:5-1200MHz75ppm10KHz测量回波损耗SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位,S331ARF功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25ms/点40ms/点40ms/点70ms/点40ms/点测试端口抗干扰能力+5dBm+10dBm-15dBm0dBm,<12GHz-10dBm,<18GHz+10dBm回波损耗0~54dB.分辨率：0.01dB0~54dB.分辨率：0.01dB0~54dB.分辨率：0.01dB0~54dB.分辨率：0.01dBSWR1~65分辨率：0.011~65分辨率：0.011~65分辨率：0.011~65分辨率：0.01电缆/波导损耗0~20dB分辨率：0.1dB0~20dB分辨率：0.01dB0~20dB分辨率：0.01dB0~20dB分辨率：0.1dB1.2概述SiteMaster天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。它的精确校准和矢量误差修正，使得测量十分准确，不愧为现场使用中的优选设备。在日常维护和安装中，方便的操作步骤、极高的灵敏度和卓越的再现性，可有效的发现十分小的性能下降。如接头或转接器之间的松动和湿气积水或进水，都可以在传输线锈蚀损坏前检测到，从而可节省材料和重新安装造成的巨额资金损失。SiteMaster天馈线分析仪软件工具，为Windows下数据库及其分析软件包，可用做存储和对历史和目前维护数据的比较。市场的竞争要求运营者减少每个基站的维护成本。SiteMaster天馈线分析仪的频域反射计技术由于能够发现非常小的或难以发现的问题，从而打破了传统的有故障再处理的修理维护方式，改为故障发生前处理的预防第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页维护方式。SiteMaster天馈线分析仪的预防式维护确实使购买者物有所值。例如在雨天或湿度较大的天气安装时，经常发生接头进水或有湿气，如果没有检测到的话，最终将损坏昂贵的同轴电缆。只有SiterMaster有如此高的灵敏度，能在电缆损坏前及时发现接头问题，用故障点定位功能可准确的指出问题所在位置。如果天线系统性能稳定，SiteMaster天馈线分析仪的卓越的再现性，使得故障点定位显示近乎一致。由于具备对干涉信号的高抗干扰能力，使得SiteMaster天馈线分析仪完全适用于基站现场，即当对天线和电缆进行测试时，信号发射机依然可以工作。节约成本和改善质量通常基站的60%到80%问题发生在电缆、接头和天线上。当天馈线含有湿气或由于暴风雨遭到损坏时，SiteMaster天馈线分析仪可快速发现问题。天馈线指标下降将使蜂窝的覆盖面积大规模缩小，导致掉线。如果使用SiteMaster天馈线分析仪可以很快发现...
