2024年一建机电黄金考点案例VIP免费

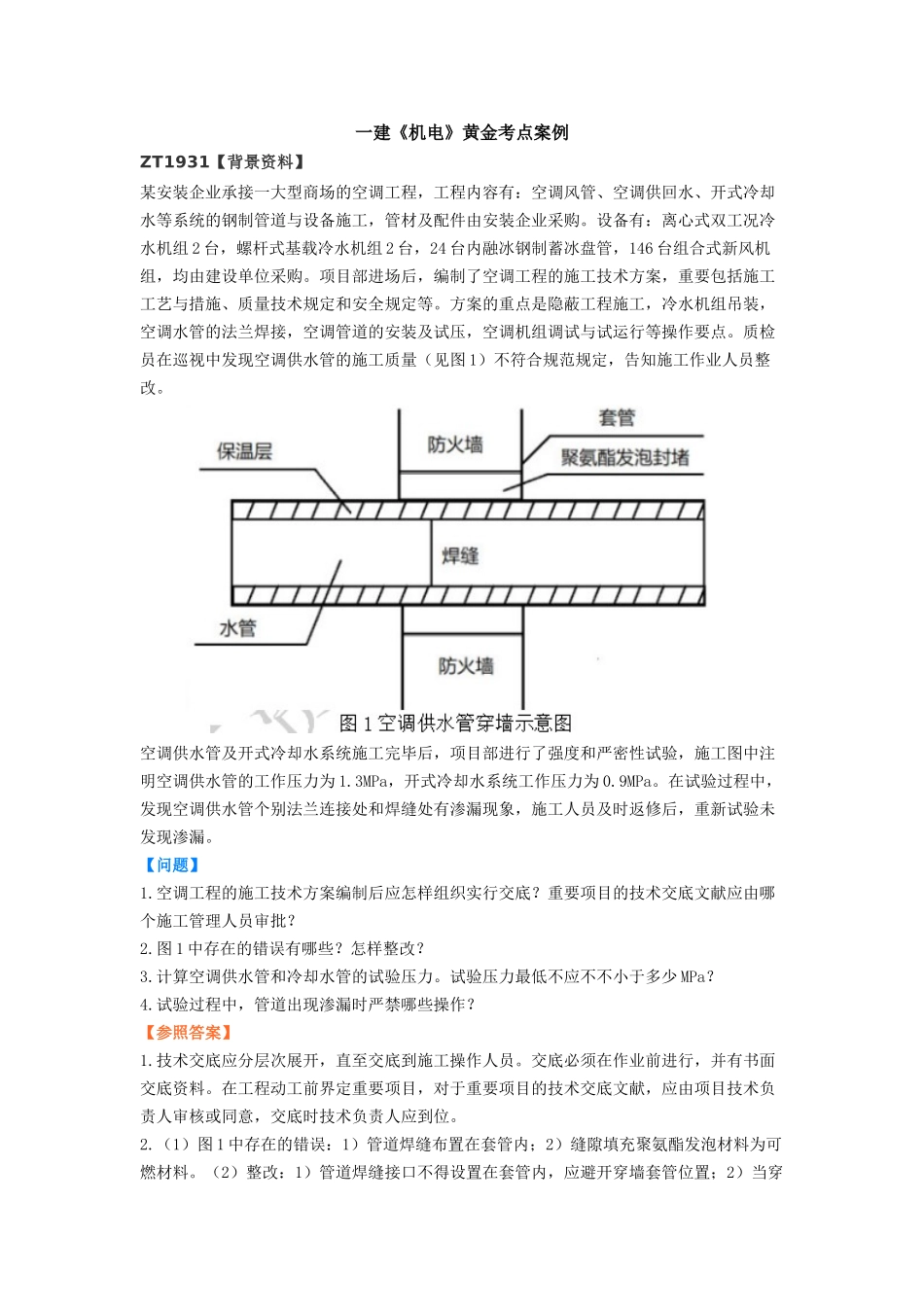

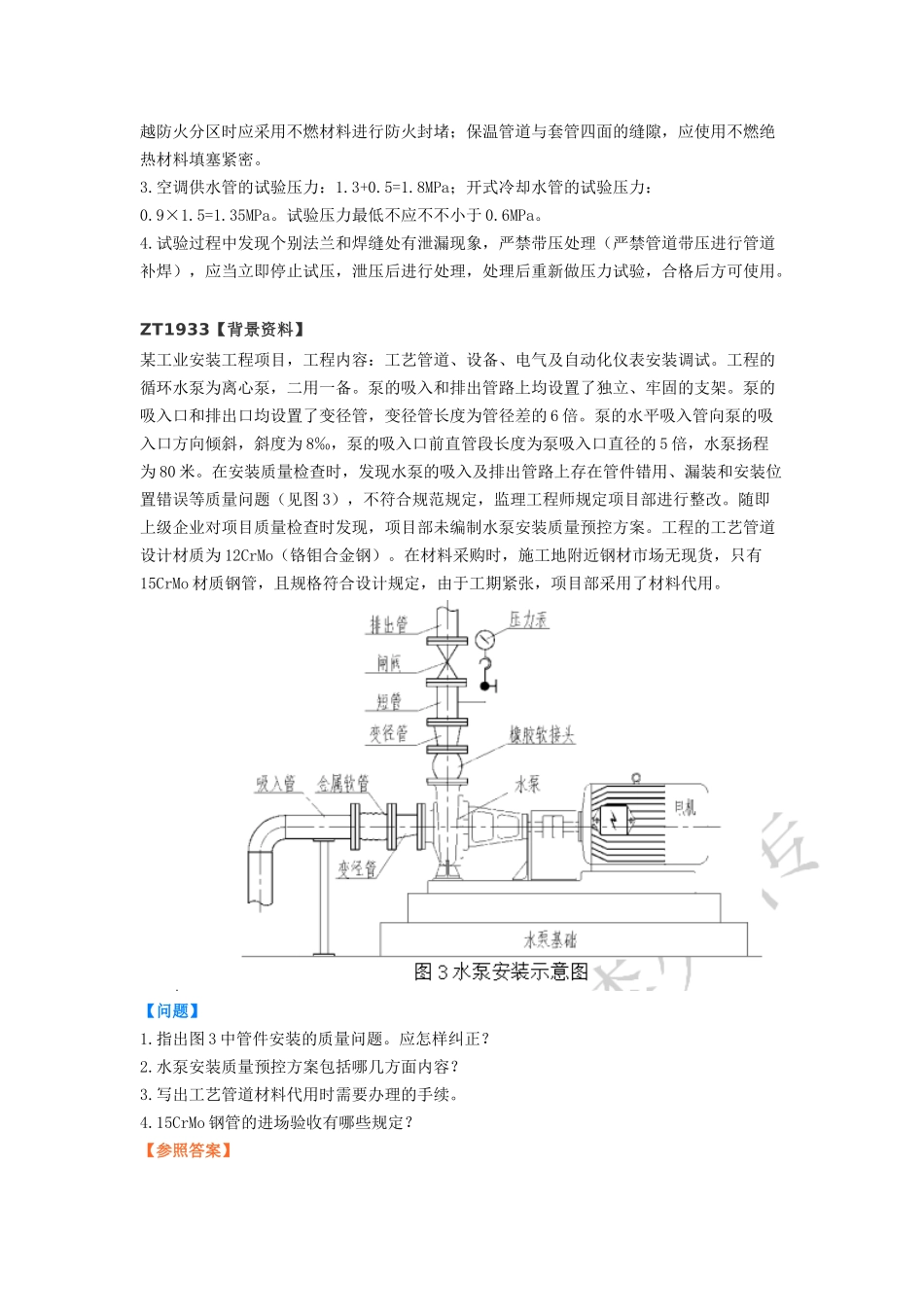

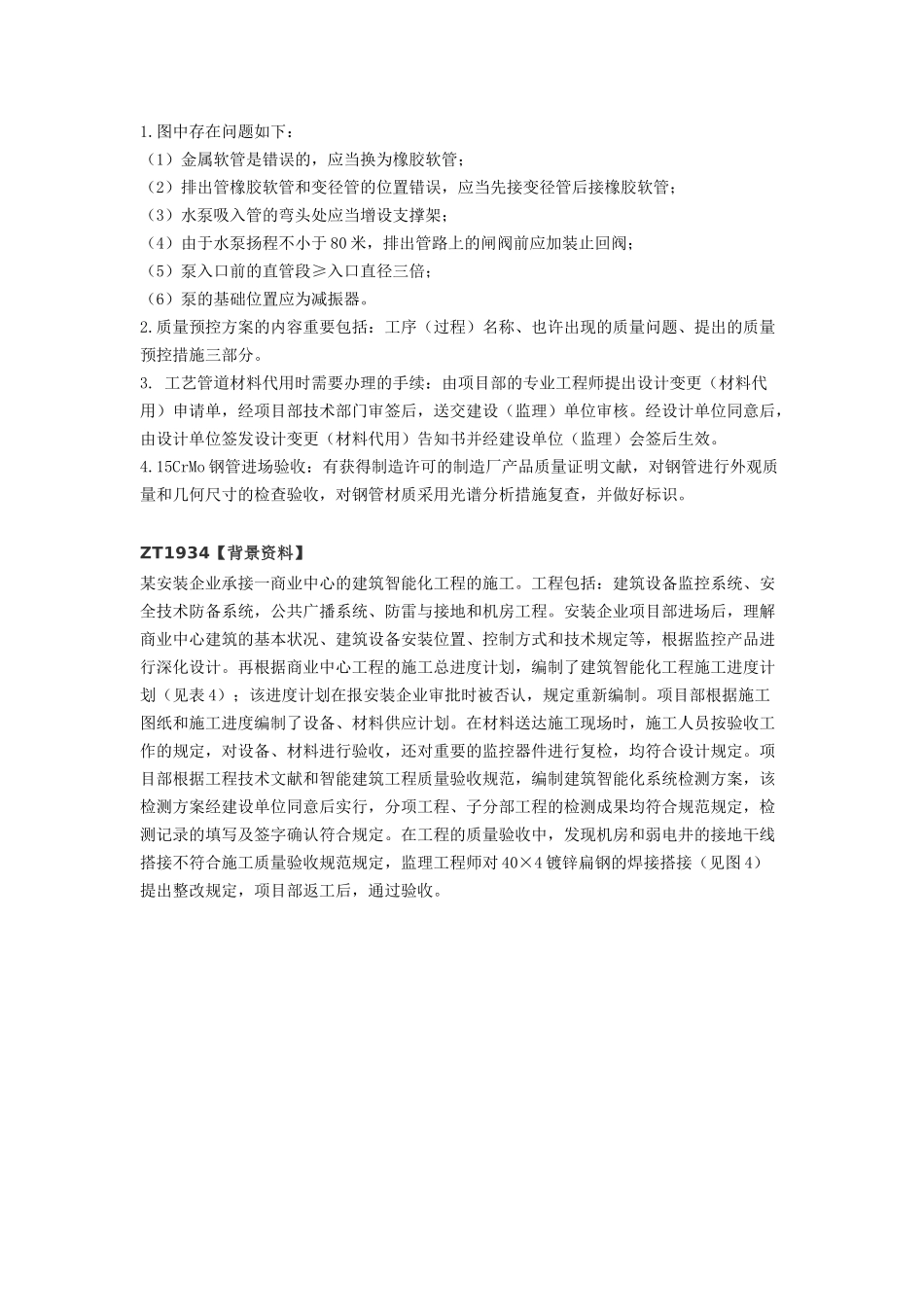

一建《机电》黄金考点案例ZT1931【背景资料】某安装企业承接一大型商场的空调工程，工程内容有：空调风管、空调供回水、开式冷却水等系统的钢制管道与设备施工，管材及配件由安装企业采购。设备有：离心式双工况冷水机组2台，螺杆式基载冷水机组2台，24台内融冰钢制蓄冰盘管，146台组合式新风机组，均由建设单位采购。项目部进场后，编制了空调工程的施工技术方案，重要包括施工工艺与措施、质量技术规定和安全规定等。方案的重点是隐蔽工程施工，冷水机组吊装，空调水管的法兰焊接，空调管道的安装及试压，空调机组调试与试运行等操作要点。质检员在巡视中发现空调供水管的施工质量（见图1）不符合规范规定，告知施工作业人员整改。空调供水管及开式冷却水系统施工完毕后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。在试验过程中，发现空调供水管个别法兰连接处和焊缝处有渗漏现象，施工人员及时返修后，重新试验未发现渗漏。【问题】1.空调工程的施工技术方案编制后应怎样组织实行交底？重要项目的技术交底文献应由哪个施工管理人员审批？2.图1中存在的错误有哪些？怎样整改？3.计算空调供水管和冷却水管的试验压力。试验压力最低不应不不小于多少MPa？4.试验过程中，管道出现渗漏时严禁哪些操作？【参照答案】1.技术交底应分层次展开，直至交底到施工操作人员。交底必须在作业前进行，并有书面交底资料。在工程动工前界定重要项目，对于重要项目的技术交底文献，应由项目技术负责人审核或同意，交底时技术负责人应到位。2.（1）图1中存在的错误：1）管道焊缝布置在套管内；2）缝隙填充聚氨酯发泡材料为可燃材料。（2）整改：1）管道焊缝接口不得设置在套管内，应避开穿墙套管位置；2）当穿越防火分区时应采用不燃材料进行防火封堵；保温管道与套管四面的缝隙，应使用不燃绝热材料填塞紧密。3.空调供水管的试验压力：1.3+0.5=1.8MPa；开式冷却水管的试验压力：0.9×1.5=1.35MPa。试验压力最低不应不不小于0.6MPa。4.试验过程中发现个别法兰和焊缝处有泄漏现象，严禁带压处理（严禁管道带压进行管道补焊），应当立即停止试压，泄压后进行处理，处理后重新做压力试验，合格后方可使用。ZT1933【背景资料】某工业安装工程项目，工程内容：工艺管道、设备、电气及自动化仪表安装调试。工程的循环水泵为离心泵，二用一备。泵的吸入和排出管路上均设置了独立、牢固的支架。泵的吸入口和排出口均设置了变径管，变径管长度为管径差的6倍。泵的水平吸入管向泵的吸入口方向倾斜，斜度为8‰，泵的吸入口前直管段长度为泵吸入口直径的5倍，水泵扬程为80米。在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用、漏装和安装位置错误等质量问题（见图3），不符合规范规定，监理工程师规定项目部进行整改。随即上级企业对项目质量检查时发现，项目部未编制水泵安装质量预控方案。工程的工艺管道设计材质为12CrMo（铬钼合金钢）。在材料采购时，施工地附近钢材市场无现货，只有15CrMo材质钢管，且规格符合设计规定，由于工期紧张，项目部采用了材料代用。【问题】1.指出图3中管件安装的质量问题。应怎样纠正？2.水泵安装质量预控方案包括哪几方面内容？3.写出工艺管道材料代用时需要办理的手续。4.15CrMo钢管的进场验收有哪些规定？【参照答案】1.图中存在问题如下：（1）金属软管是错误的，应当换为橡胶软管；（2）排出管橡胶软管和变径管的位置错误，应当先接变径管后接橡胶软管；（3）水泵吸入管的弯头处应当增设支撑架；（4）由于水泵扬程不小于80米，排出管路上的闸阀前应加装止回阀；（5）泵入口前的直管段≥入口直径三倍；（6）泵的基础位置应为减振器。2.质量预控方案的内容重要包括：工序（过程）名称、也许出现的质量问题、提出的质量预控措施三部分。3.工艺管道材料代用时需要办理的手续：由项目部的专业工程师提出设计变更（材料代用）申请单，经项目部技术部门审签后，送交建设（监理）单位审核。经设计单位同意后，由设计单位签发设计变更（材料代用）告知书并经建设单位（监理）会签后生效。4.15CrMo钢管...
