局域网基本原理课件VIP免费

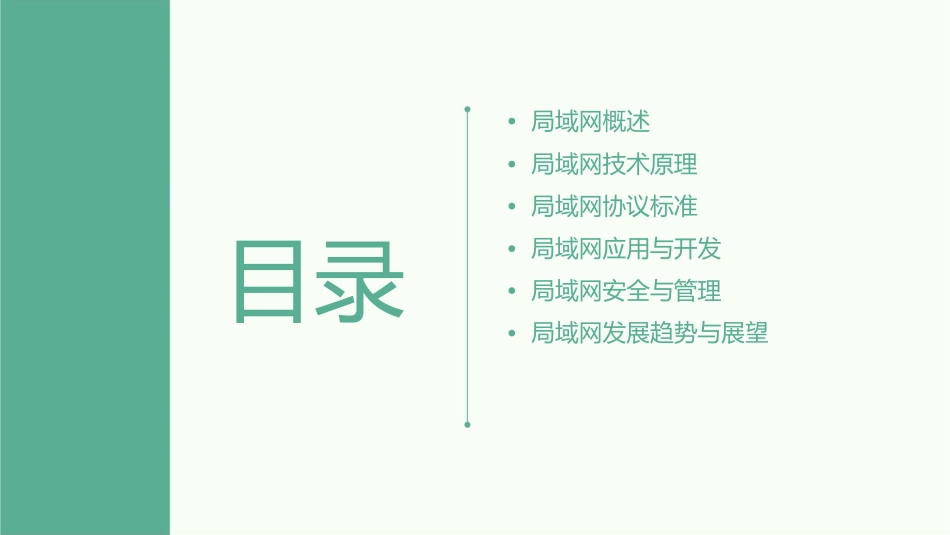

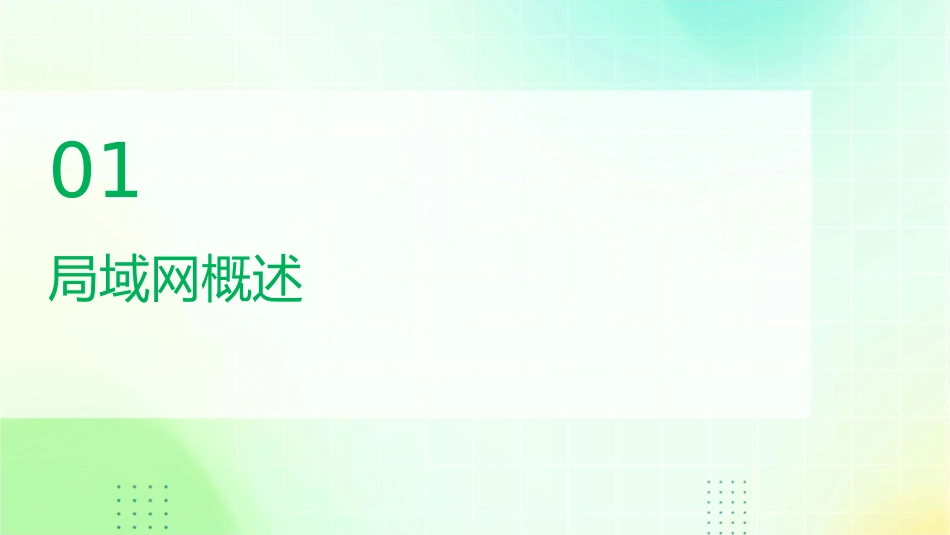

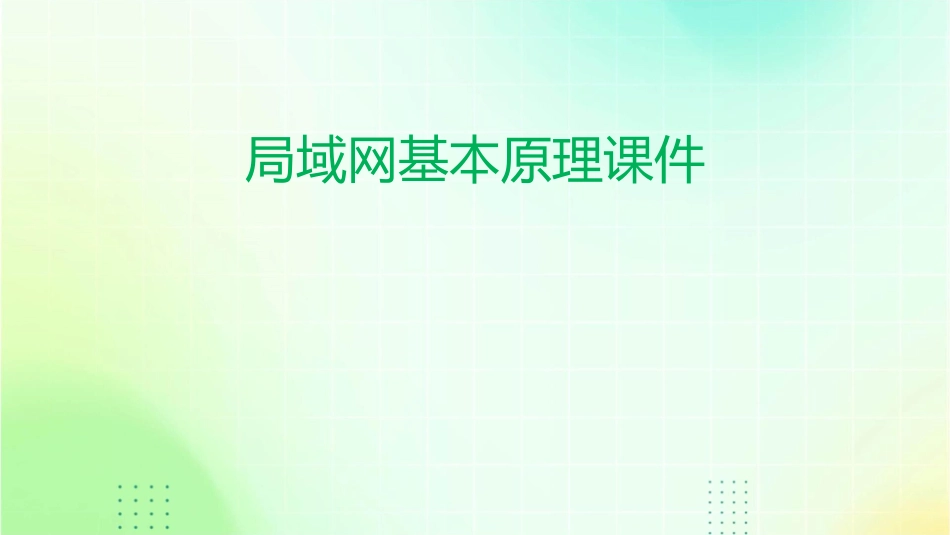

局域网基本原理课件•局域网概述•局域网技术原理•局域网协议标准•局域网应用与开发•局域网安全与管理•局域网发展趋势与展望目录01局域网概述局域网定义•局域网是一种在有限区域内（通常在建筑物内或相近的建筑物之间）使用的计算机网络，其覆盖范围通常不超过方圆10公里。局域网可以实现文件共享、设备共享、打印共享等功能，是办公和企业内部通信的常见网络形式。局域网特点高速度安全性局域网通常采用高速传输介质（如光纤、双绞线等），传输速率高，能够满足大量数据传输的需求。局域网通常采用防火墙、访问控制列表等安全措施，能够保护网络免受未经授权的访问和攻击。可靠性灵活性局域网采用可靠的传输协议和局域网可以根据实际需求进行介质，具有较高的数据传输可靠性和稳定性。灵活配置，可以支持多种网络服务和应用。局域网发展历程早期局域网以太网早期的局域网采用总线结构，使用同轴电缆作为传输介质，传输速率较低。以太网是目前最常用的局域网标准，其采用总线结构，使用双绞线作为传输介质，传输速率可以达到10Mbps、100Mbps、1Gbps等。无线局域网高速局域网随着无线网络技术的发展，无线局域网逐渐普及，其采用无线传输介质（如Wi-Fi），能够实现移动设备接入网络的功能。随着技术的不断发展，高速局域网逐渐出现，其传输速率可以达到10Gbps、40Gbps等，能够满足大型企业和高性能应用的需求。02局域网技术原理网络拓扑结构01020304总线型结构星型结构环型结构网状结构所有节点共享一条通信信道，一个节点发送消息，所有节点都能接收到。所有节点连接到一个中心节点，信息传输通过中心节点进行。节点形成一个闭环，信息在这个环中按一个方向传输。节点之间有多条通信路径，提高了网络的可靠性和性能。以太网技术以太网标准10Mbps、100Mbps、1Gbps、10Gbps等。以太网帧格式包括前导码、地址字段、数据字段、校验和等。以太网冲突检测机制通过CSMA/CD（载波监听多路访问/冲突检测）机制来防止多个节点同时发送数据而产生冲突。令牌环网技术010203令牌传递方式令牌释放机制优先级调度一种特殊的MAC协议，令牌在网络中依次传递，拥有令牌的节点可以发送数据。发送数据的节点在发送完数据后将令牌传递给下一个节点，释放令牌。令牌环网支持优先级调度，高优先级的节点可以打断低优先级的节点发送数据。ARCNET网技术ARCNET协议分级结构多路访问控制一种基于令牌传递的局域网协议，支持多达64个节点。ARCNET协议支持分级结构，每个节点都有一个与之相连的上层节点和一个下层节点。ARCNET协议支持多路访问控制，允许多个节点同时发送数据。03局域网协议标准TCP/IP协议传输控制协议（TCP）提供端到端、可靠、面向连接的通信服务，确保数据传输的顺序和正确性。网络协议（IP）提供无连接、不可靠的服务，用于发送和接收数据包，不保证数据的顺序和正确性。IPX/SPX协议IPXInternetworkPacketExchange，网络包交换协议，主要用于NovellNetWare网络。SPXSequentialPacketExchange，顺序包交换协议，与IPX结合使用，提供可靠的通信服务。NetBEUI协议•NetBIOSExtendedUserInterface：用于MicrosoftWindows网络中的通信协议，提供会话层服务。其他协议AppleTalk协议由Apple公司开发的网络协议，用于AppleMacintosh计算机之间的通信。DECnet协议由DigitalEquipmentCorporation开发的网络协议，用于DECVAX系列计算机之间的通信。XeroxNetworkSystem（X…由Xerox公司开发的网络协议，用于其网络产品之间的通信。04局域网应用与开发网络操作系统WindowsServerLinuxMacOS微软公司提供的服务器操作系统，支持多种网络协议，具备强大的网络服务功能，如文件共享、打印共享、Web服务、FTP服务等。开源的服务器操作系统，具有高度的可定制性，适用于各种服务器应用场景，如网站服务器、文件服务器、邮件服务器等。苹果公司开发的操作系统，主要用于苹果电脑和服务器，支持多种网络协议和服务，如Apache、MySQL、邮件服务等。网络设备与配置路由器交换机连接局域网和广域网，实现数据包的转发和网络地址的转换。连接局域网内的计算机和其他设备，实现数据包的快速转发。无线AP防火墙提供...
