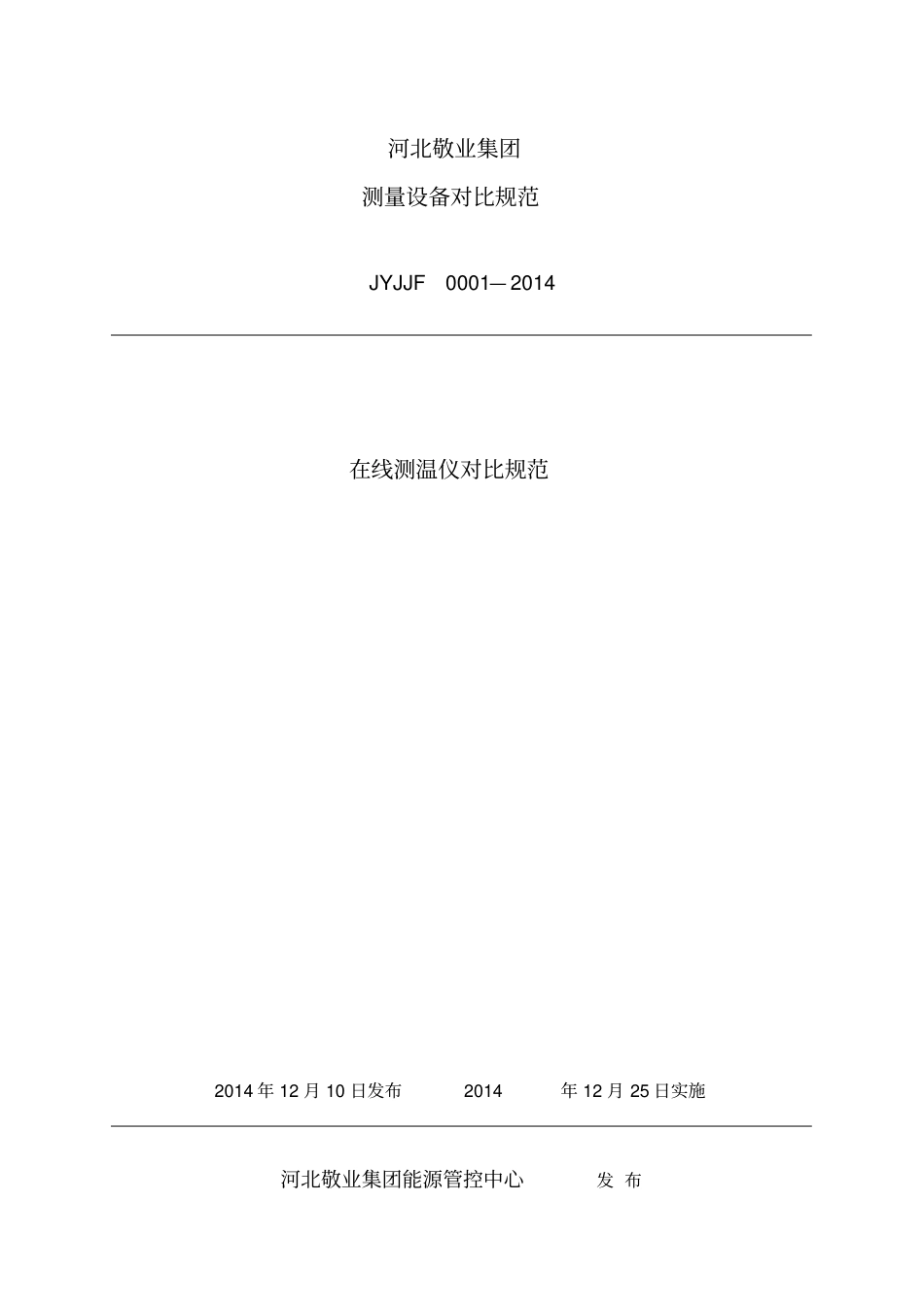

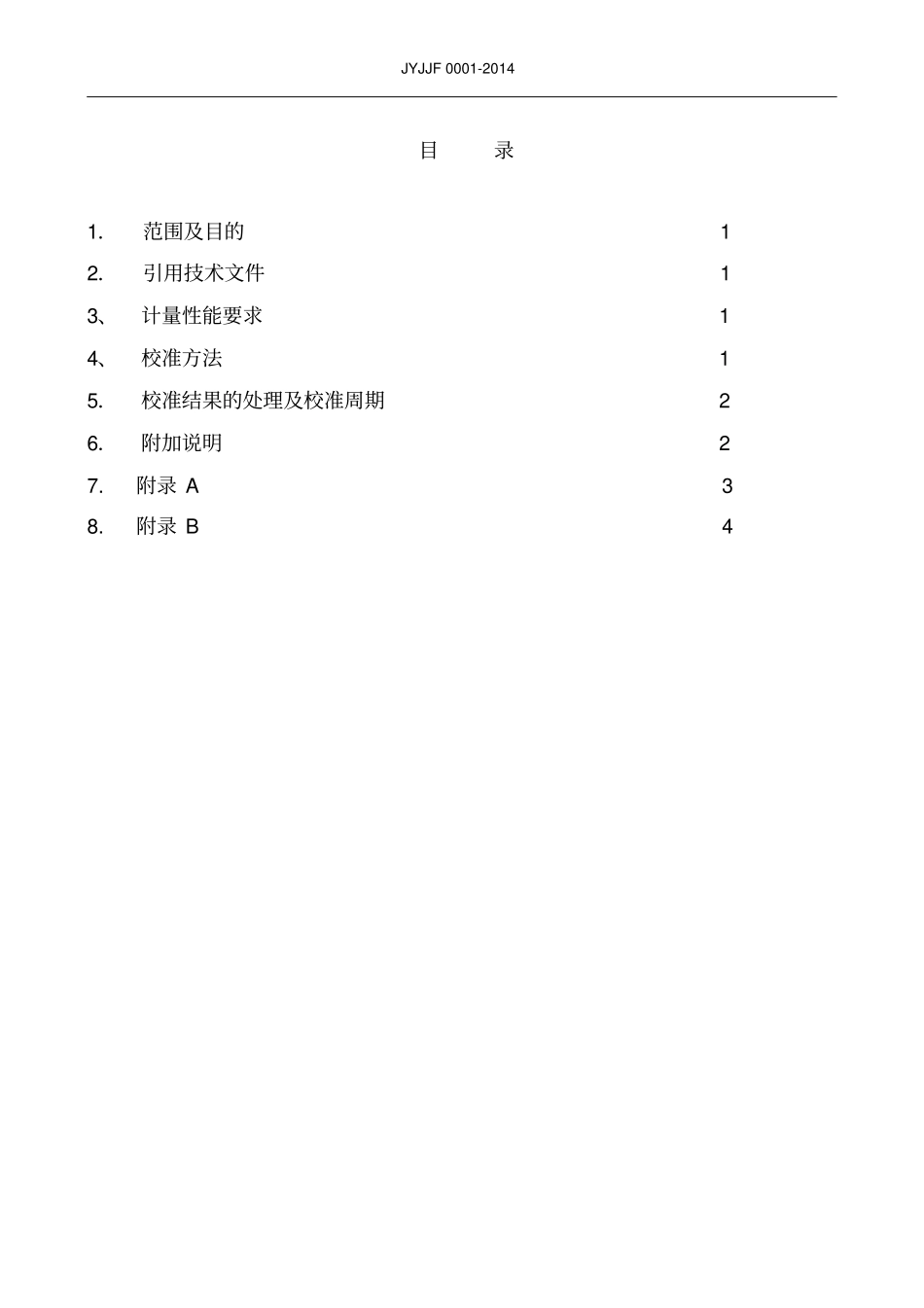

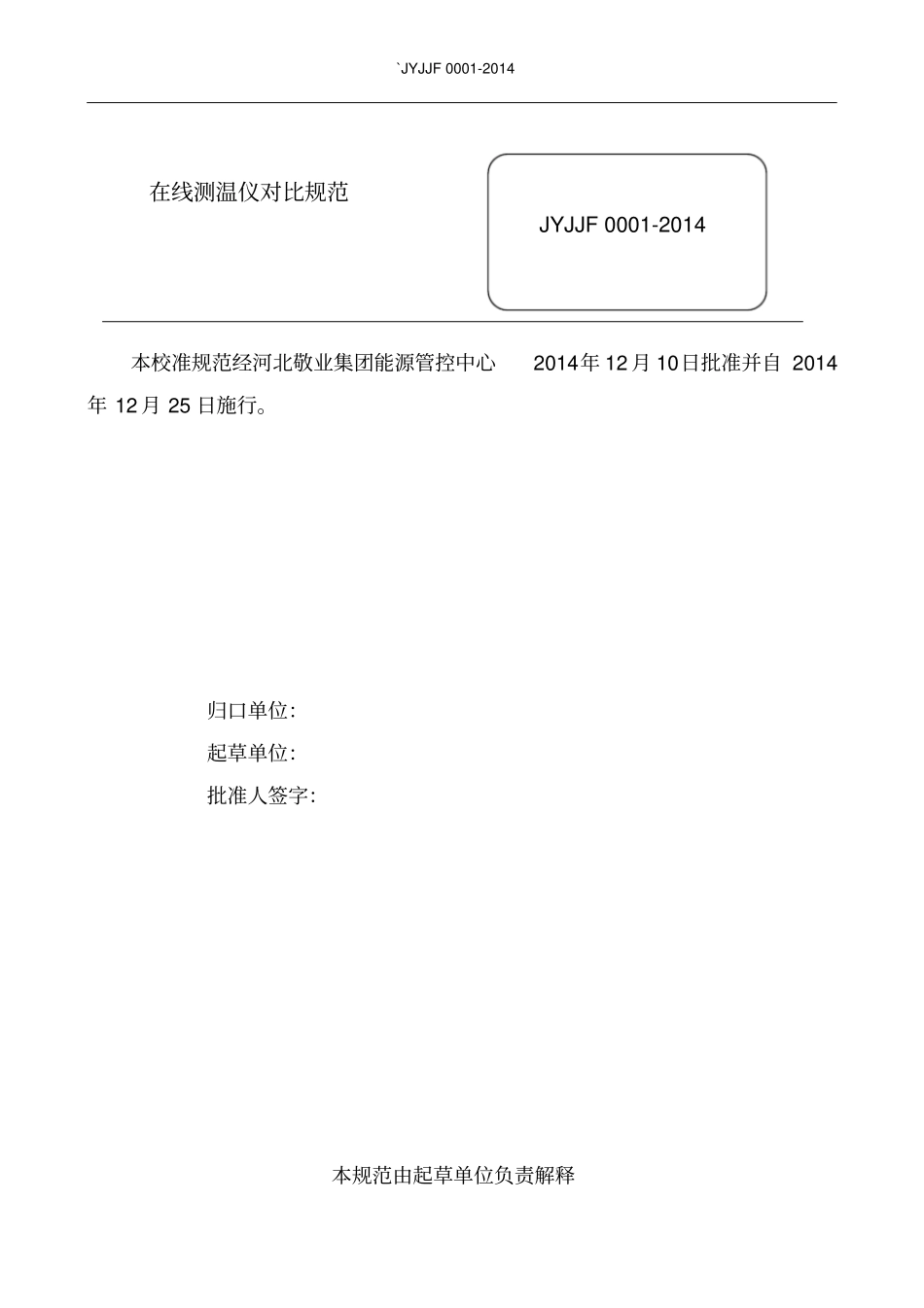

河北敬业集团测量设备对比规范JYJJF0001—2014在线测温仪对比规范2014年12月10日发布2014年12月25日实施河北敬业集团能源管控中心发布`JYJJF0001-2014在线测温仪对比规范本校准规范经河北敬业集团能源管控中心2014年12月10日批准并自2014年12月25日施行。归口单位：起草单位：批准人签字：本规范由起草单位负责解释JYJJF0001-2014JYJJF0001-2014目录1．范围及目的12．引用技术文件13、计量性能要求14、校准方法15．校准结果的处理及校准周期26．附加说明27.附录A38.附录B4`JYJJF0001-201411、范围及目的：本规范适用于在河北敬业集团各分厂生产过程中使用的在线测温仪的校准。对集团生产工序所用加热炉、热处理炉等设备的温度及工件产品在生产过程中的温度控制测量所需的红外测温仪实施校准，以确保其结果满足测量准确度的要求。2．引用技术文件2.1产品技术说明书2.2JJG415-2001《工作用辐射温度计检定规程》2.2.3JJG67-2003《工作用全辐射温度计检定规程》3．计量性能要求3.1所用参考便携红外测温仪的示值误差不得大于±5℃。3.1红外测温仪基本误差：在线红外测温仪最大基本误差见下表：参考标准温度范围（℃）基本误差（℃）≤3000.5300～6002600～9004900～110051100～200084．校准方法4．1外观检查4.1.1测温仪的型号、名称、规格、测量范围、准确度等级、制造厂名或商标、出厂编号、制造年月等均应有明确的标记。4.1.2测温仪显示值应清晰。4.1.3测温仪的外形结构应完好。JYJJF0001-201424.2校准用的标准设备：便携式红外测温仪4.3基本误差的校准4.3.1校准时作为标准的便携式红外测温仪传感器到被测目标的距离与测量角度要与在线测温仪表一致。4.3.2便携式红外测温仪与在线测温仪表测同一物体的温度在2min内重复3次以上。4.3.3数据处理：△t=t-t标-t1式中：△t—在线测温仪的基本误差；t—便携红外测温仪三次以上测量所得温度的平均值；t标—便携红外测温仪校准证书上的示值误差；t1—在红红外测温仪三次以上测量所得温度的平均值。5．校准结果的处理及校准周期6.1做好对比记录，计算出基本误差，写明是否适合现场使用。如果不符合现场使用，及时通知厂家或相关人员进行维修调试。6.2根据现场使用频率，校准周期定为1个月。6．附加说明本校准规范自2014年12月25日起正式执行。JYJJF0001-20143附录A：在线测温仪量值溯源图河北省计量院计量标准公司最高计量标准工作计量器具设备名称：数字多用表、铂铑10-铂热电偶测量范围：10mV～100mV不确定度：±0.0085%二等设备名称：在线红外测温仪测量范围：精确度等级：直接比较设备名称：便携式红外测温仪测量范围：（200～1500）℃不确定度：1.5℃直接测量JYJJF0001-20144附录B：河北敬业集团红外高温计校准记录单位名称：校准日期：记录编号：便携红外高温计信息在线红外高温计信息型号规格测量范围测量范围型号规格校准记录：测量项目便携红外高温计示值（℃)在线红外高温计示值（℃)在线高温计证书上的示值误差（℃)在线红外高温计的基本误差（℃)测量平均值结论：校准员：核验员：校准人员：核验员：校准日期：
