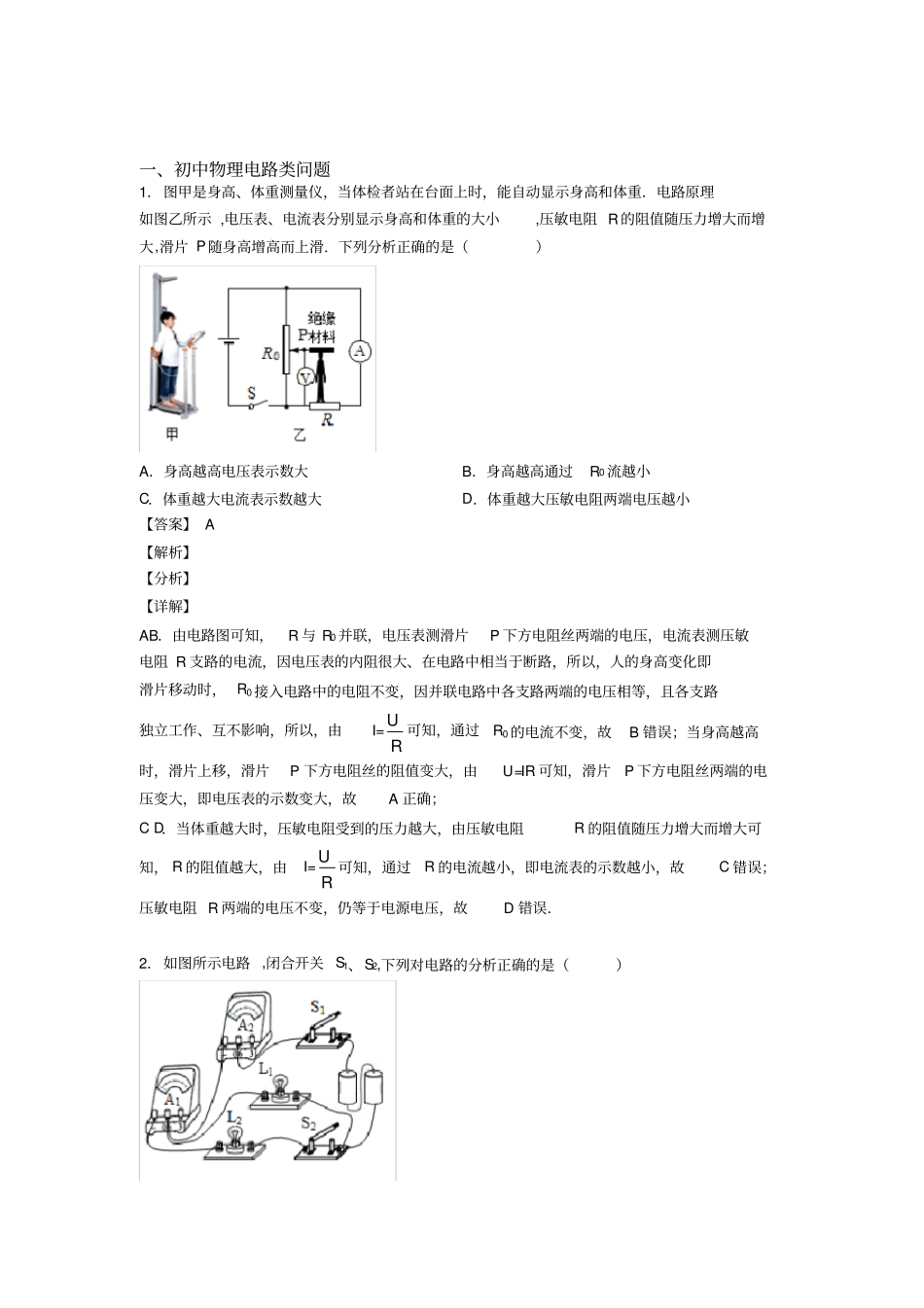

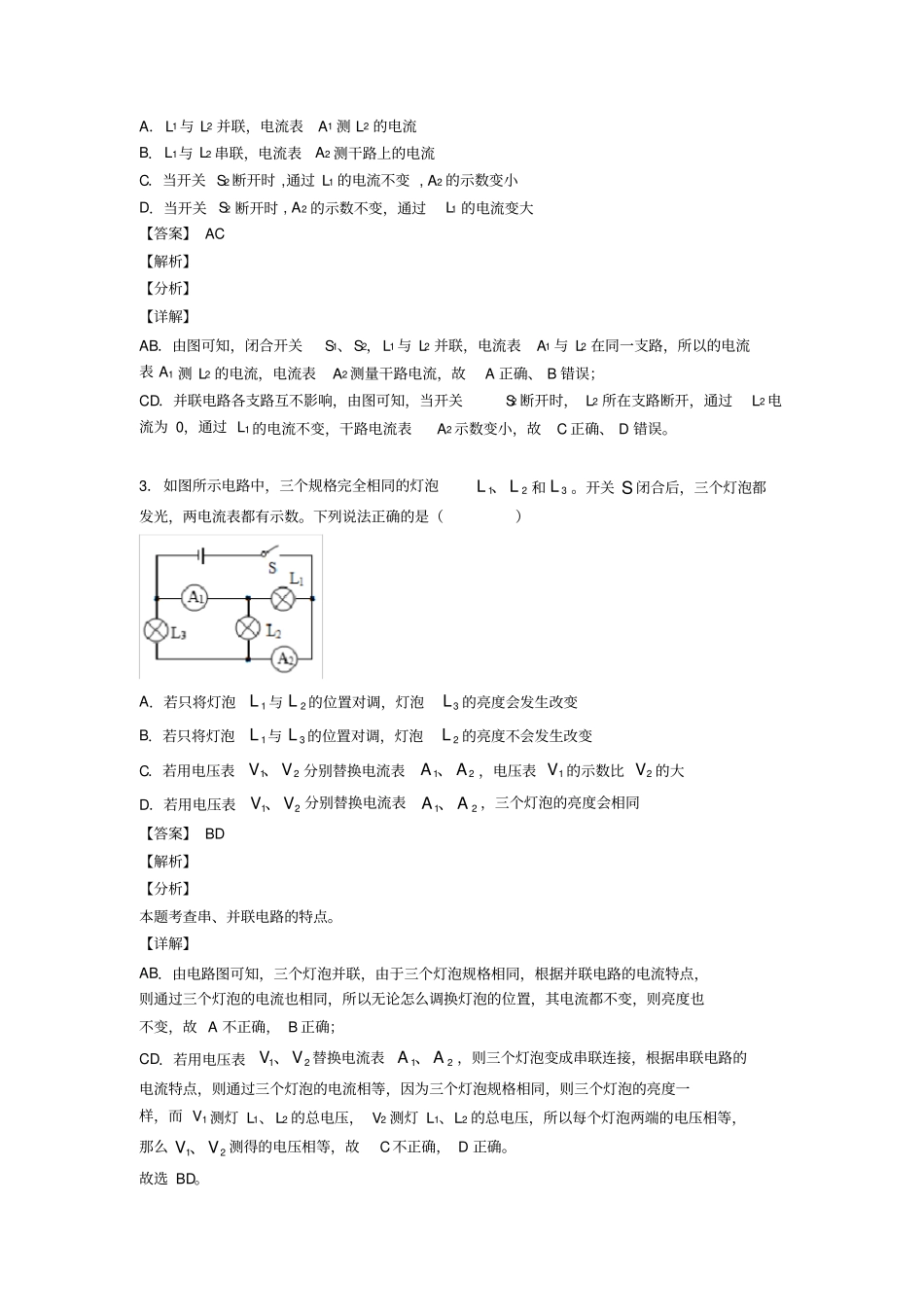

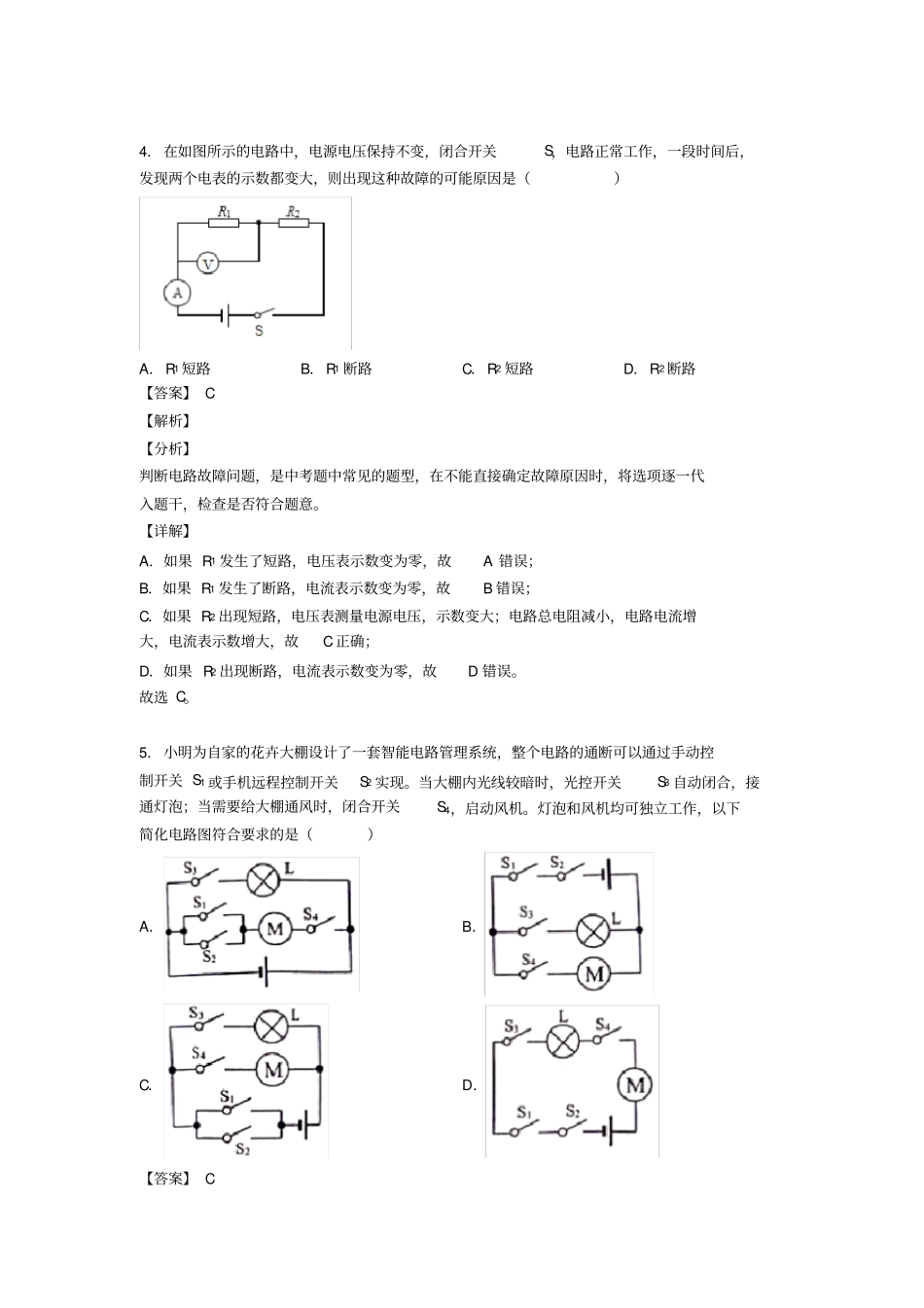

一、初中物理电路类问题1．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R的阻值随压力增大而增大,滑片P随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；CD．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．2．如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是（）A．L1与L2并联，电流表A1测L2的电流B．L1与L2串联，电流表A2测干路上的电流C．当开关S2断开时,通过L1的电流不变,A2的示数变小D．当开关S2断开时,A2的示数不变，通过L1的电流变大【答案】AC【解析】【分析】【详解】AB．由图可知，闭合开关S1、S2，L1与L2并联，电流表A1与L2在同一支路，所以的电流表A1测L2的电流，电流表A2测量干路电流，故A正确、B错误；CD．并联电路各支路互不影响，由图可知，当开关S2断开时，L2所在支路断开，通过L2电流为0，通过L1的电流不变，干路电流表A2示数变小，故C正确、D错误。3．如图所示电路中，三个规格完全相同的灯泡12LL、和3L。开关S闭合后，三个灯泡都发光，两电流表都有示数。下列说法正确的是（）A．若只将灯泡1L与2L的位置对调，灯泡3L的亮度会发生改变B．若只将灯泡1L与3L的位置对调，灯泡2L的亮度不会发生改变C．若用电压表12VV、分别替换电流表12AA、，电压表1V的示数比2V的大D．若用电压表12VV、分别替换电流表12AA、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。【详解】AB．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A不正确，B正确；CD．若用电压表12VV、替换电流表12AA、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V1测灯L1、L2的总电压，V2测灯L1、L2的总电压，所以每个灯泡两端的电压相等，那么12VV、测得的电压相等，故C不正确，D正确。故选BD。4．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路【答案】C【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；B．如果R1发生了断路，电流表示数变为零，故B错误；C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；D．如果R2出现断路，电流表示数变为零，故D错误。故选C。5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（）A．B．C．D．【答案】C【解析】【详解】由题知，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现，说明两开关能独立...
