卧式钻镗组合机床液压系统设计VIP专享VIP免费

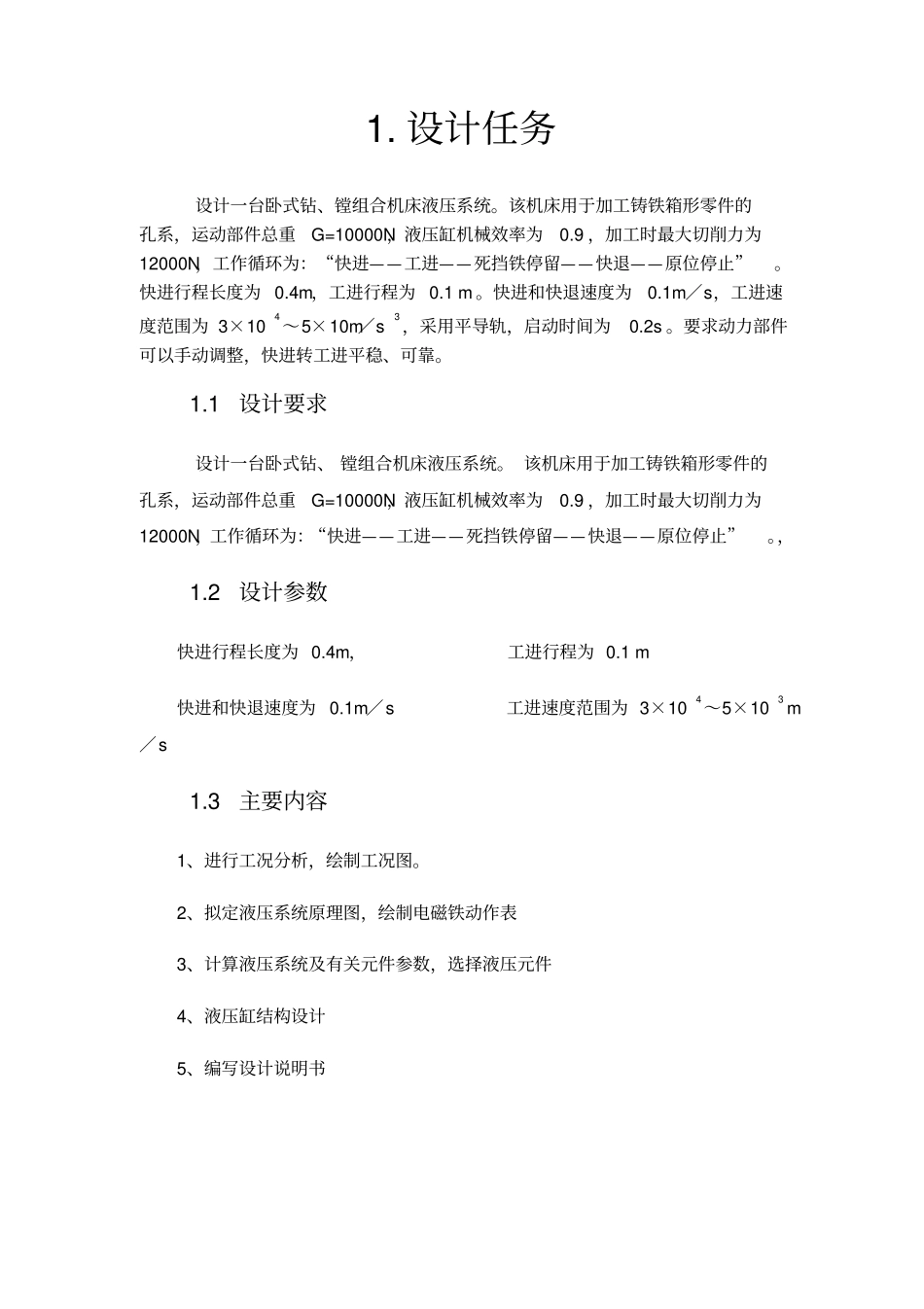

课程设计说明书题目：液压与气动技术——卧式钻镗组合机床液压系统设计姓名：郑义强学号:1506240130系别：机电工程与自动化学院专业：机械设计与制造班级：15机械1指导教师：陈佳彬黎明职业大学2017年6月27日目录1.设计任务..........................................................11.1设计要求......................................................11.2设计参数......................................................11.3主要内容......................................................12.工况分析..........................................................22.1负载图及速度图................................................2...............................................................2...............................................................32.2工况分析图....................................................43.方案确定..........................................................53.1选择液压回路。................................................5...............................................................5...............................................................5...............................................................6...............................................................64.计算和选择液压元件................................................64.1确定液压泵的规格和电机功率....................................6...............................................................64.2液压阀的选择..................................................74.3确定管道尺....................................................84.3.1压油管道.............................................84.3.3回油管道.................................................94.4确定邮箱容量..................................................95.组成液压系统图....................................................96.液压系统主要性能的估算...........................................106.1液压缸的速度.................................................106.2系统的效率...................................................116.2.1回路中的压力损失........................................126.2.2液压泵的工作压力........................................136.2.3顺序阀的调整压力........................................136.3液压回路和液压系统的效率.....................................141.设计任务设计一台卧式钻、镗组合机床液压系统。该机床用于加工铸铁箱形零件的孔系，运动部件总重G=10000N，液压缸机械效率为0.9，加工时最大切削力为12000N，工作循环为：“快进——工进——死挡铁停留——快退——原位停止”。快进行程长度为0.4m，工进行程为0.1m。快进和快退速度为0.1m／s，工进速度范围为3×104～5×10m／s3，采用平导轨，启动时间为0.2s。要求动力部件可以手动调整，快进转工进平稳、可靠。1.1设计要求设计一台卧式钻、镗组合机床液压系统。该机床用于加工铸铁箱形零件的孔系，运动部件总重G=10000N，液压缸机械效率为0.9，加工时最大切削力为12000N，工作循环为：“快进——工进——死挡铁停留——快退——原位停止”。，1.2设计参数快进行程长度为0.4m，工进行程为0.1m快进和快退速度为0.1m／s工进速度范围为3×104～5×103m／s1.3主要内容1、进行工况分析，绘制工况图。2、拟定液压系统原理图，绘制电磁铁动作表3、计算液压系统及有关元件参数，选择液压元件4、液压缸结构设计5、编写设计说明书2.工况分析2.1负载图及速度图2.1.1负载分析a.切削力：LF=12000Nb.摩擦阻力：GsfsFfF=0.2×10000=2000NGdfdFfF=0.1×10000=1000Nc.惯性阻力tgFmaFGm=2.01.081.910000N=510Nd.重力阻力因工作部件是卧式安置，故重力阻力为零。e.密封阻力将密封阻力考虑在液压缸的机械...
