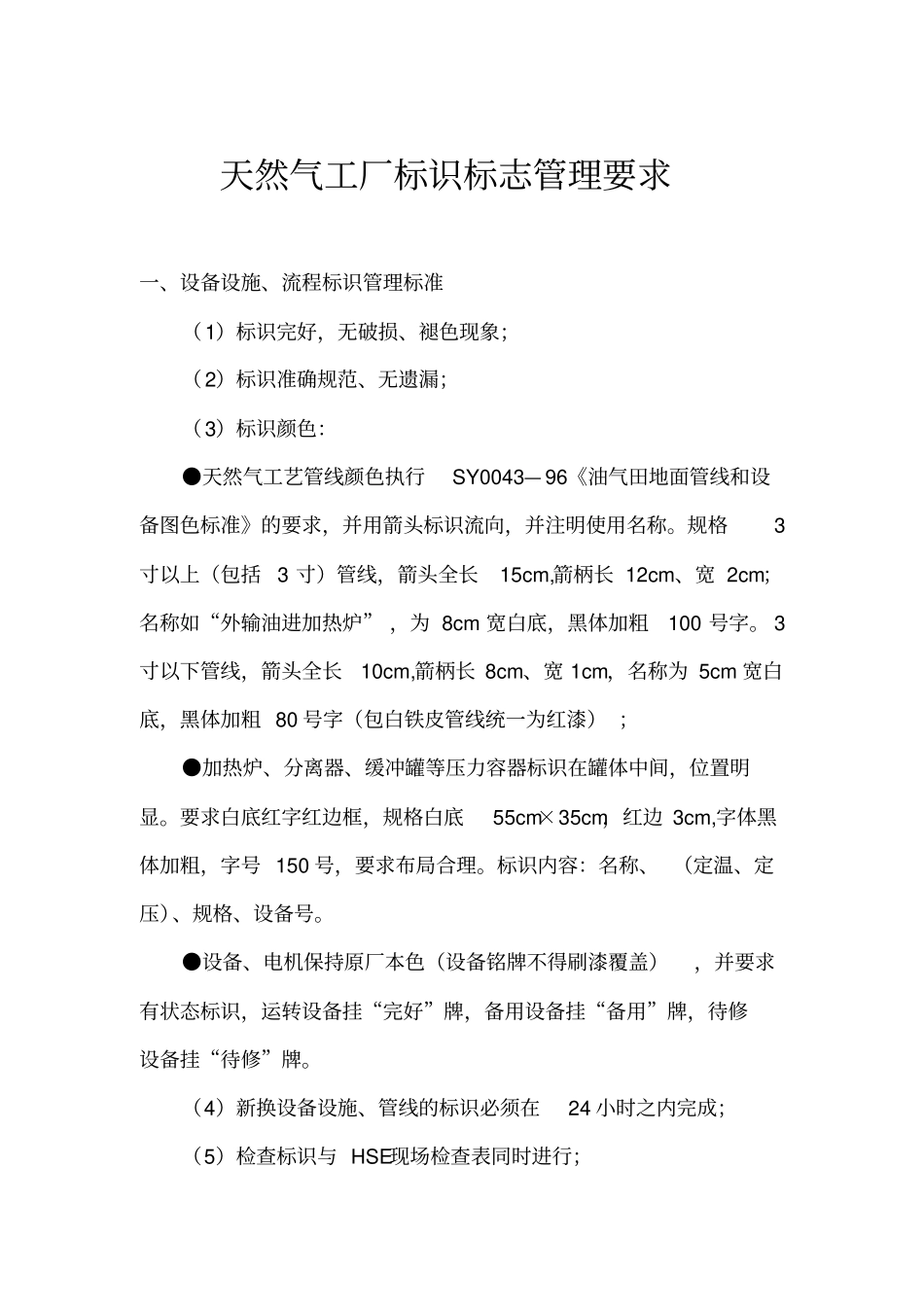

天然气工厂标识标志管理要求_第1页
1/11

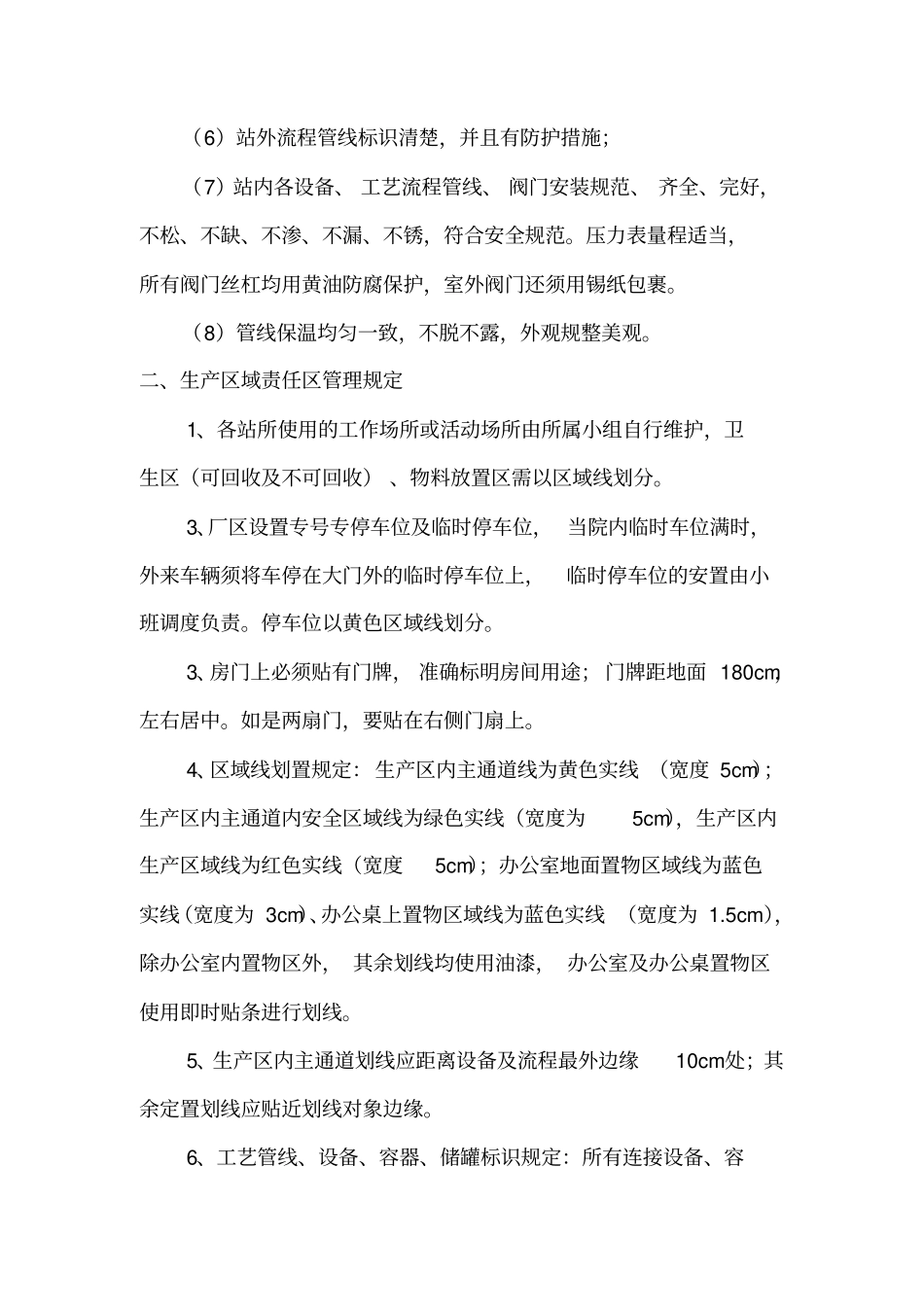

天然气工厂标识标志管理要求_第2页
2/11

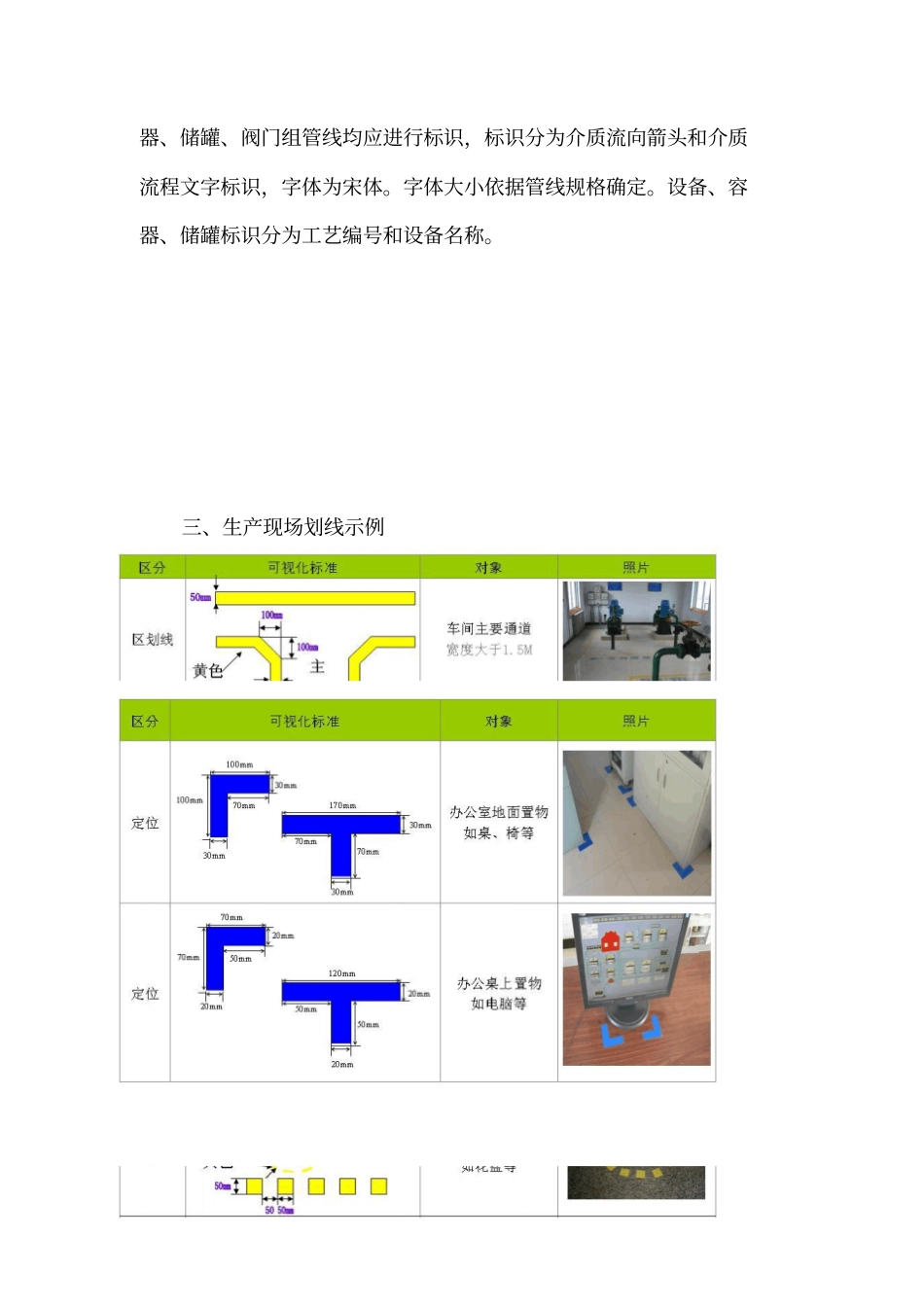

天然气工厂标识标志管理要求_第3页
3/11
天然气工厂标识标志管理要求一、设备设施、流程标识管理标准(1)标识完好,无破损、褪色现象;(2)标识准确规范、无遗漏;(3)标识颜色:●天然气工艺管线颜色执行SY0043—96《油气田地面管线和设备图色标准》的要求,并用箭头标识流向,并注明使用名称。规格3寸以上(包括3寸)管线,箭头全长15cm,箭柄长12cm、宽2cm;名称如“外输油进加热炉”,为8cm宽白底,黑体加粗100号字。3寸以下管线,箭头全长10cm,箭柄长8cm、宽1cm,名称为5cm宽白底,黑体加粗80号字(包白铁皮管线统一为红漆);●加热炉、分离器、缓冲罐等压力容器标识在罐体中间,位置明显。要求白底红字红边框,规格白底55cm×35cm,红边3cm,字体黑体加粗,字号150号,要求布局合理。标识内容:名称、(定温、定压)、规格、设备号。●设备、电机保持原厂本色(设备铭牌不得刷漆覆盖),并要求有状态标识,运转设备挂“完好”牌,备用设备挂“备用”牌,待修设备挂“待修”牌。(4)新换设备设施、管线的标识必须在24小时之内完成;(5)检查标识与HSE现场检查表同时进行;(6)站外流程管线标识清楚,并且有防护措施;(7)站内各设备、工艺流程管线、阀门安装规范、齐全、完好,不松、不缺、不渗、不漏、不锈,符合安全规范。压力表量程适当,所有阀门丝杠均用黄油防腐保护,室外阀门还须用锡纸包裹。(8)管线保温均匀一致,不脱不露,外观规整美观。二、生产区域责任区管理规定1、各站所使用的工作场所或活动场所由所属小组自行维护,卫生区(可回收及不可回收)、物料放置区需以区域线划分。3、厂区设置专号专停车位及临时停车位,当院内临时车位满时,外来车辆须将车停在大门外的临时停车位上,临时停车位的安置由小班调度负责。停车位以黄色区域线划分。3、房门上必须贴有门牌,准确标明房间用途;门牌距地面180cm,左右居中。如是两扇门,要贴在右侧门扇上。4、区域线划置规定:生产区内主通道线为黄色实线(宽度5cm);生产区内主通道内安全区域线为绿色实线(宽度为5cm),生产区内生产区域线为红色实线(宽度5cm);办公室地面置物区域线为蓝色实线(宽度为3cm)、办公桌上置物区域线为蓝色实线(宽度为1.5cm),除办公室内置物区外,其余划线均使用油漆,办公室及办公桌置物区使用即时贴条进行划线。5、生产区内主通道划线应距离设备及流程最外边缘10cm处;其余定置划线应贴近划线对象边缘。6、工艺管线、设备、容器、储罐标识规定:所有连接设备、容器、储罐、阀门组管线均应进行标识,标识分为介质流向箭头和介质流程文字标识,字体为宋体。字体大小依据管线规格确定。设备、容器、储罐标识分为工艺编号和设备名称。三、生产现场划线示例4生产场所5管道1.消防管道涂成红色2.压缩空气管道涂蓝色3.水管涂成银色6配电房、消防栓、灭火器1.区域线使用斑马线绘制,线宽10cm;2.各区域线的大小以摆放物品大小而定,物品摆放与区域线距离为3cm<距离<50cm7墙上配电盒、1.对于墙上固定凸出配电盒,可在配电柜两端绘制或粘贴斑马线,线宽10cm。凸起物2.对与车间内地凸起可在周围绘制斑马线3cm<距离<5cm8危险部位1.危险部位、危险区用斑马线来标明2.工字柱上斑马线黄黑间隔15cm3.斑马线可以45度倾斜也可以与柱子平行9爬梯警示线1.工字柱斑马红黄黑间隔需30cm2.扶梯上斑马线在横向爬梯上交错,距离约30厘米左右10车间建筑防护栏1.材料:立柱选用40*10*10cm的钢材,护栏选用直径为6cm的管材。2.颜色:立柱为黄色,护栏为黑黄斑马线。间隔25cm.3.间距:护栏与建筑物有4cm的空隙.11一般物品定位线1.一般物品区域使用黄色区域线,线宽5cm2.可移动物品采用方框定位,不可移动采用4角定位,如车床、工作台3.各区域线的大小以摆放物品大小而定,物品摆放与区域线距离为:3cm《距高《5cm.4.区域线四角可以为直角过渡12特殊物品定位线1.生产中的废品、化学品、危险品的摆放使用红色区域,线宽使用5cm2.卫生用品存放区域使用白色线,线宽为5cm3.各区域的大小以摆放物品的大小而定,物品摆放与区域线距离为:3cm《距离《5cm4.区域线四角可以为直角过渡13运料小车定位线1.四周边框按照一定区域线画制原则来画,小车出入端需化...
