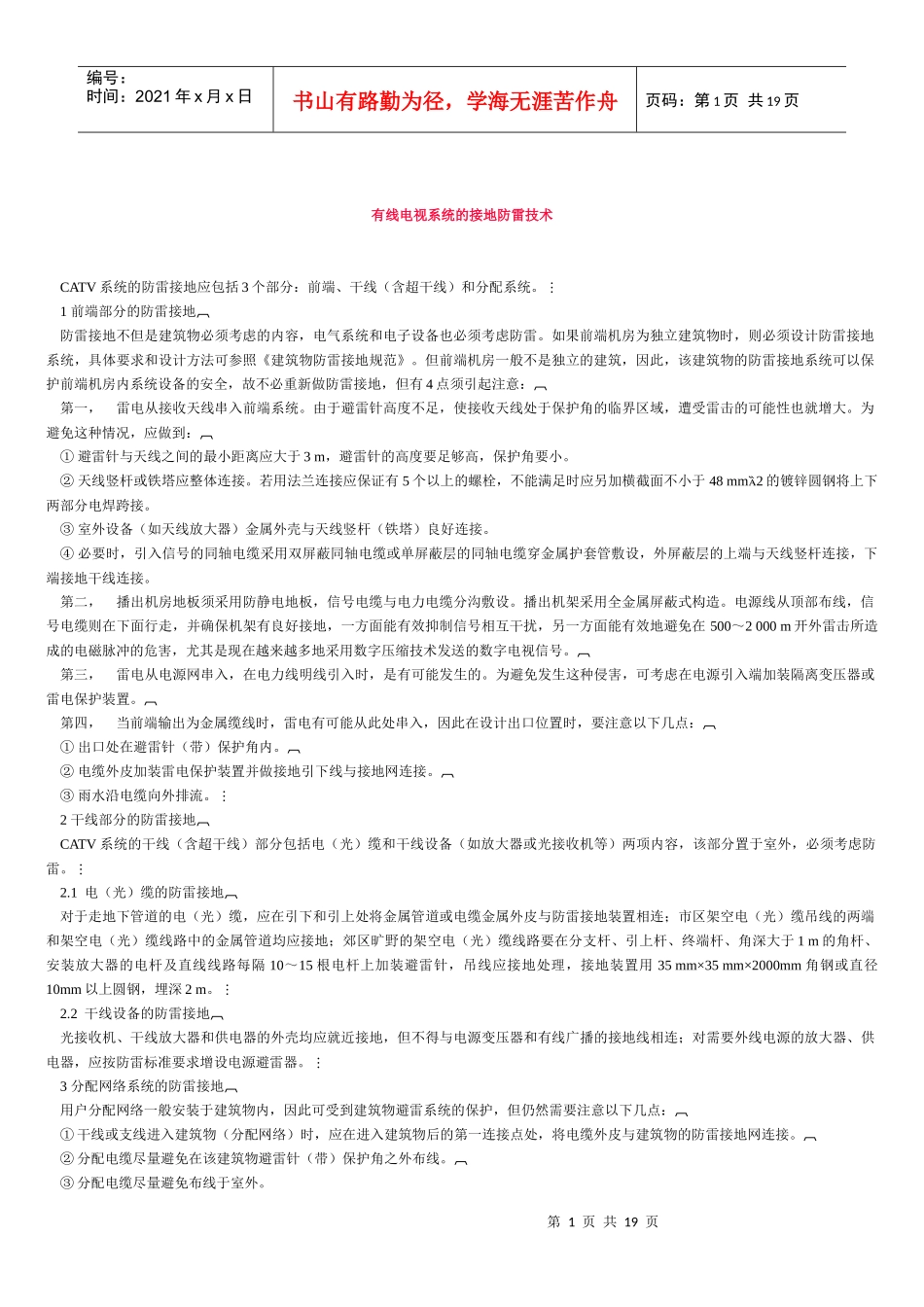

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页有线电视系统的接地防雷技术CATV系统的防雷接地应包括3个部分：前端、干线（含超干线）和分配系统。1前端部分的防雷接地防雷接地不但是建筑物必须考虑的内容，电气系统和电子设备也必须考虑防雷。如果前端机房为独立建筑物时，则必须设计防雷接地系统，具体要求和设计方法可参照《建筑物防雷接地规范》。但前端机房一般不是独立的建筑，因此，该建筑物的防雷接地系统可以保护前端机房内系统设备的安全，故不必重新做防雷接地，但有4点须引起注意：第一，雷电从接收天线串入前端系统。由于避雷针高度不足，使接收天线处于保护角的临界区域，遭受雷击的可能性也就增大。为避免这种情况，应做到：①避雷针与天线之间的最小距离应大于3m，避雷针的高度要足够高，保护角要小。②天线竖杆或铁塔应整体连接。若用法兰连接应保证有5个以上的螺栓，不能满足时应另加横截面不小于48mm2的镀锌圆钢将上下两部分电焊跨接。③室外设备（如天线放大器）金属外壳与天线竖杆（铁塔）良好连接。④必要时，引入信号的同轴电缆采用双屏蔽同轴电缆或单屏蔽层的同轴电缆穿金属护套管敷设，外屏蔽层的上端与天线竖杆连接，下端接地干线连接。第二，播出机房地板须采用防静电地板，信号电缆与电力电缆分沟敷设。播出机架采用全金属屏蔽式构造。电源线从顶部布线，信号电缆则在下面行走，并确保机架有良好接地，一方面能有效抑制信号相互干扰，另一方面能有效地避免在500～2000m开外雷击所造成的电磁脉冲的危害，尤其是现在越来越多地采用数字压缩技术发送的数字电视信号。第三，雷电从电源网串入，在电力线明线引入时，是有可能发生的。为避免发生这种侵害，可考虑在电源引入端加装隔离变压器或雷电保护装置。第四，当前端输出为金属缆线时，雷电有可能从此处串入，因此在设计出口位置时，要注意以下几点：①出口处在避雷针（带）保护角内。②电缆外皮加装雷电保护装置并做接地引下线与接地网连接。③雨水沿电缆向外排流。2干线部分的防雷接地CATV系统的干线（含超干线）部分包括电（光）缆和干线设备（如放大器或光接收机等）两项内容，该部分置于室外，必须考虑防雷。2.1电（光）缆的防雷接地对于走地下管道的电（光）缆，应在引下和引上处将金属管道或电缆金属外皮与防雷接地装置相连；市区架空电（光）缆吊线的两端和架空电（光）缆线路中的金属管道均应接地；郊区旷野的架空电（光）缆线路要在分支杆、引上杆、终端杆、角深大于1m的角杆、安装放大器的电杆及直线线路每隔10～15根电杆上加装避雷针，吊线应接地处理，接地装置用35mm×35mm×2000mm角钢或直径10mm以上圆钢，埋深2m。2.2干线设备的防雷接地光接收机、干线放大器和供电器的外壳均应就近接地，但不得与电源变压器和有线广播的接地线相连；对需要外线电源的放大器、供电器，应按防雷标准要求增设电源避雷器。3分配网络系统的防雷接地用户分配网络一般安装于建筑物内，因此可受到建筑物避雷系统的保护，但仍然需要注意以下几点：①干线或支线进入建筑物（分配网络）时，应在进入建筑物后的第一连接点处，将电缆外皮与建筑物的防雷接地网连接。②分配电缆尽量避免在该建筑物避雷针（带）保护角之外布线。③分配电缆尽量避免布线于室外。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页有线电视用户放大器的使用技巧刘英杰由于电视网络纵横交错，用户放大器星罗棋布，相互牵连，调试起来费时费力，给我们带来一定困难。为了更好地使用用户放大器，使调试工作方便快捷，我们首先应该对用户放大器的工作条件有正确的认识。1对放大器输入输出电平的认识1.1对输入电平的要求用户放大器属于中电平放大器，也就是要求输入为中电平，输出为高电平。在放大器的使用说明书上，一般都没有标明输入电平的要求，只标明其最大输出电平。输入电平是从最大输出电平推算出来的，如说明书中标明的最大输出电平为110～120dB，其增益为30dB，将最大输出电平减去增益，便得出...
