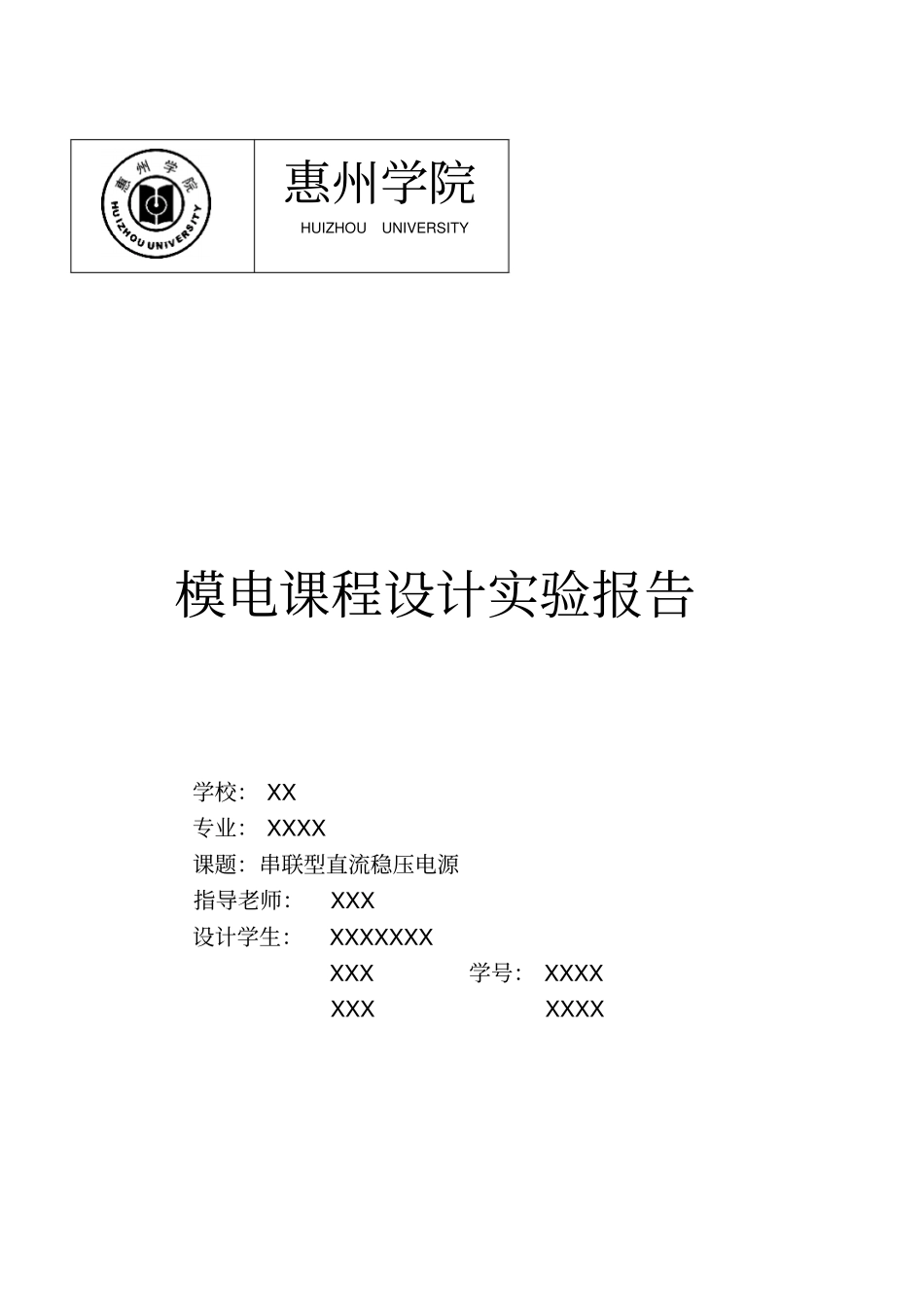

串联型直流稳压电源实验报告_第1页
1/11

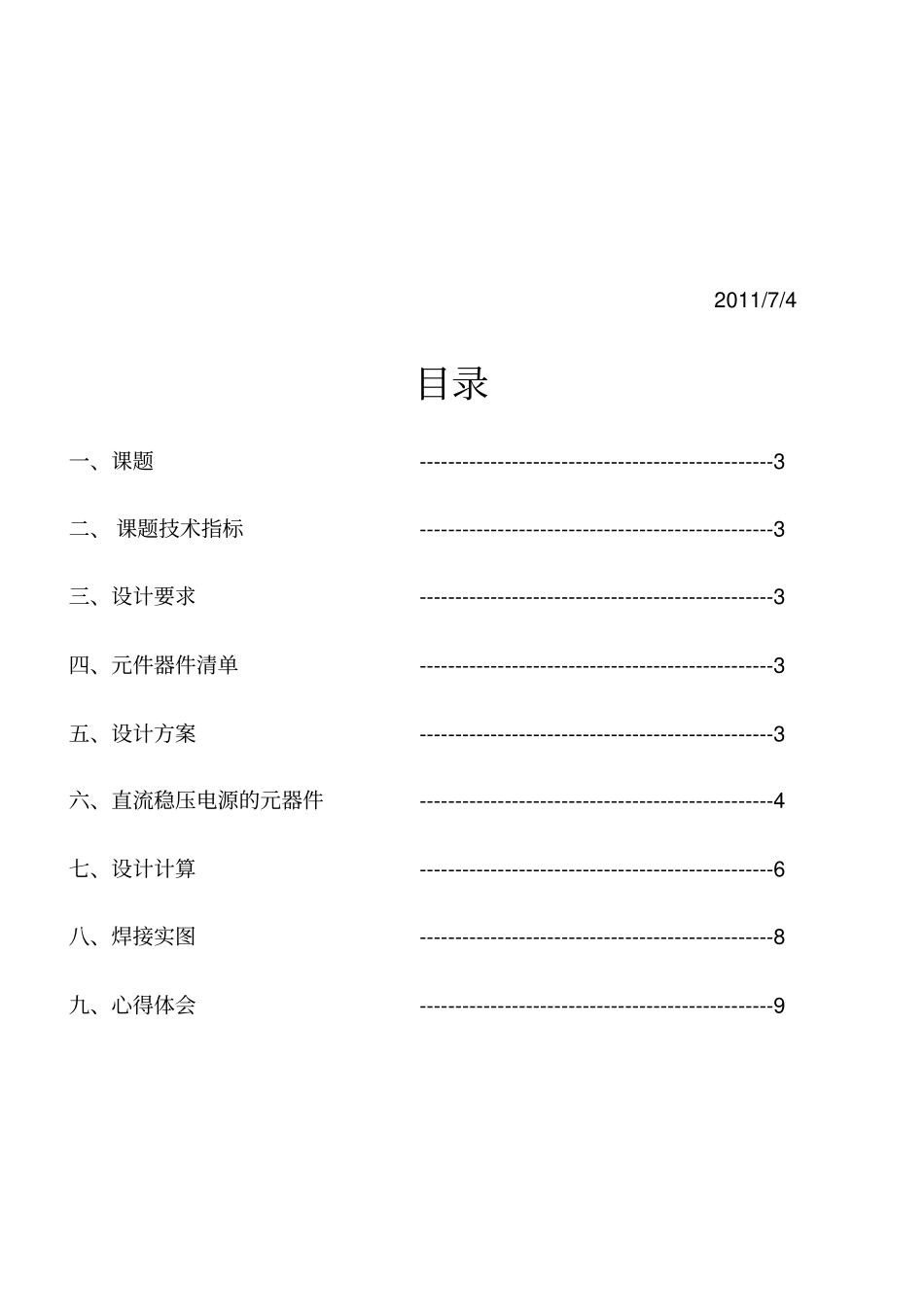

串联型直流稳压电源实验报告_第2页
2/11

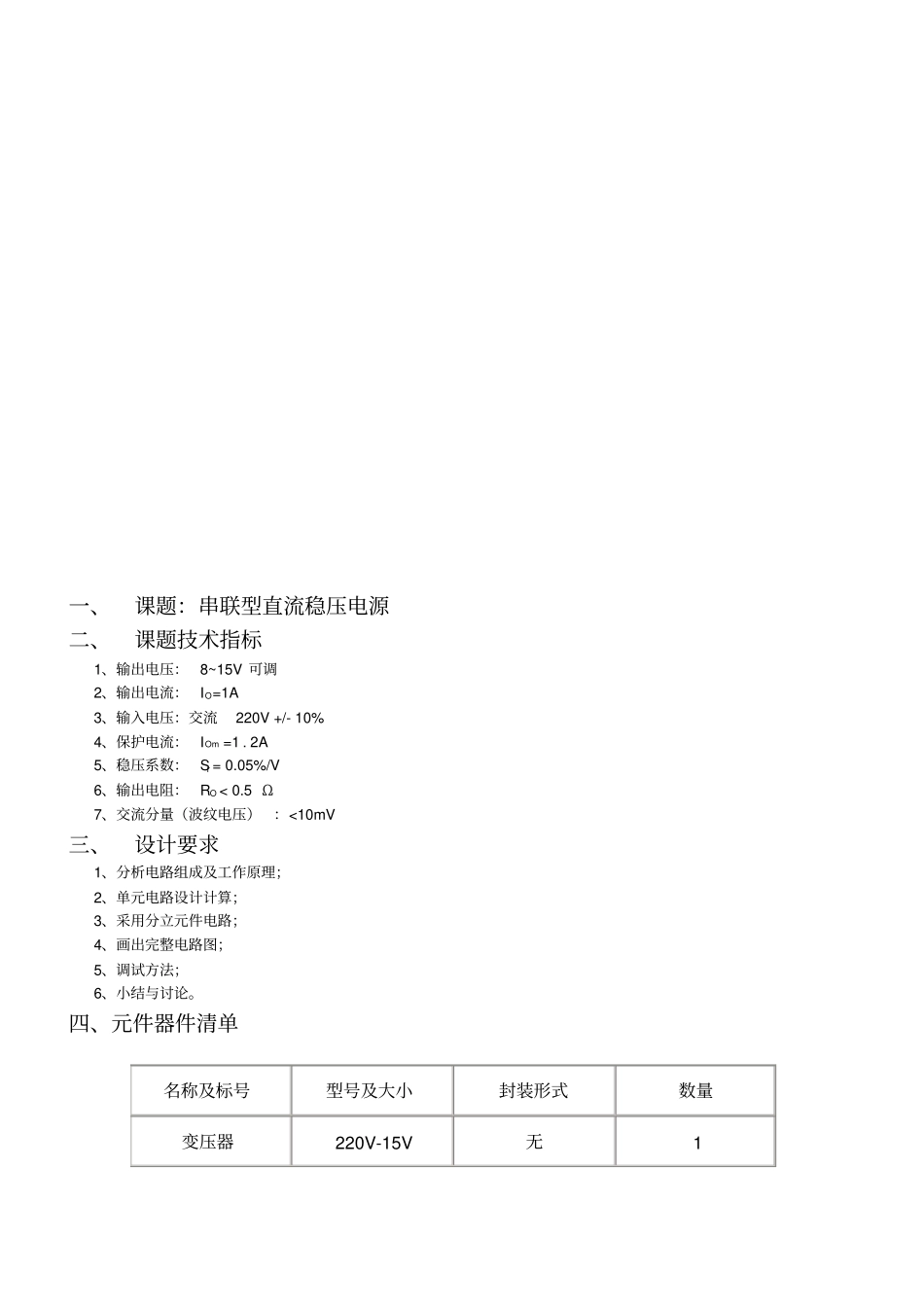

串联型直流稳压电源实验报告_第3页
3/11
模电课程设计实验报告学校:XX专业:XXXX课题:串联型直流稳压电源指导老师:XXX设计学生:XXXXXXXXXX学号:XXXXXXXXXXX惠州学院HUIZHOUUNIVERSITY2011/7/4目录一、课题--------------------------------------------------3二、课题技术指标--------------------------------------------------3三、设计要求--------------------------------------------------3四、元件器件清单--------------------------------------------------3五、设计方案--------------------------------------------------3六、直流稳压电源的元器件--------------------------------------------------4七、设计计算--------------------------------------------------6八、焊接实图--------------------------------------------------8九、心得体会--------------------------------------------------9一、课题:串联型直流稳压电源二、课题技术指标1、输出电压:8~15V可调2、输出电流:IO=1A3、输入电压:交流220V+/-10%4、保护电流:IOm=1.2A5、稳压系数:Sr=0.05%/V6、输出电阻:RO<0.5Ω7、交流分量(波纹电压):<10mV三、设计要求1、分析电路组成及工作原理;2、单元电路设计计算;3、采用分立元件电路;4、画出完整电路图;5、调试方法;6、小结与讨论。四、元件器件清单名称及标号型号及大小封装形式数量变压器220V-15V无1电容电解电容2200uFRB.3/.61个10uFRB.2/.41个陶瓷电容104RAD-0.21个103RAD-0.11个电阻4.7KAXIAL-0.32个330AXIAL-0.31个1.5kAXIAL-0.32个可变电阻1kSip31个运放uA741DIP81个稳压管5.1vDIODE-0.41个五、设计方案先对输入电压进行降压,然后用单相桥式二极管对其进行整流,整流后利用电容的充放电效应,用电解电容对其进行滤波,将脉动的直流电压变为更加平滑的直流电压,稳压部分的单元电路由稳压管和三极管组成(如图1),以稳压管D1电压作为三极管Q1的基准电压,电路引入电压负反馈,当电网电压波动引起R2两端电压的变化增大(减小)时,晶体管发射极电位将随着升高(降低),而稳压管端的电压基本不变,故基极电位不变,所以由可知将减小(升高)导致基极电流和发射极电流的减小(增大),使得R两端的电压降低(升高),从而达到稳压的效果。负电源部分与正电源相对称,原理一样。直流稳压电源一般由电源变压器,整流滤波电路及稳压电路组成。变压器吧市电交流电压变所需要的低压交流电。整流器把交流电变为直流电。经滤波后,稳压器再把不稳定的直流电压变为稳定的直流电压输出。本次设计主要采用串联型直流稳压电路,通过220V、50HZ交流电压经电源变压器降压后,通过桥式整流VD1—VD4整流成直流电再经过滤波电容平滑直流电,减少直流电纹波系数。最后,通过稳压器稳压,将输出电压稳定在10V~40V可调电压。整体电路图如下:六、直流稳压电源的元器件1、变压器电源变压器是利用电磁感应原理制成静止电气设备,它能将某一电压值的交流电变换成同频率所需要的电压值的交流电变压器的变压比。如下图所示,当一个正弦交流电压U1加在初级线圈两端时,导线中就有交变电流I1并产生交变磁通ф1它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感应势U2,同时ф1也能在初级线圈上感应出一个自感电势E1,E1的方向与所加电压U1的方向相反而幅度相近,从而限止了I1的大小。2、整流二极管二极管,其结构是由一个PN结加上相应的电极引线和外壳构成,它有两个电极,由P型半导体引出电极叫正极(又叫阳极),由N型半导体引出电极叫负极(又叫阴极)二极管的电路符号如图3、电容电容,由两个金属极,中间夹有绝缘材料(介质)构成,电容的符号。如图电容一、电容的种类电容的种类有很多,可以从原理上分为,无极性可变电容、有极性电容等,从材料上可以分为:CBB电容(聚乙烯),涤纶电容、瓷片电容、云母电容、独石电容、电解电容等。二、电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。电容器实际电容量与标称电容量的偏差称误差,在允许的偏差范围称精度。2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的电高直...
