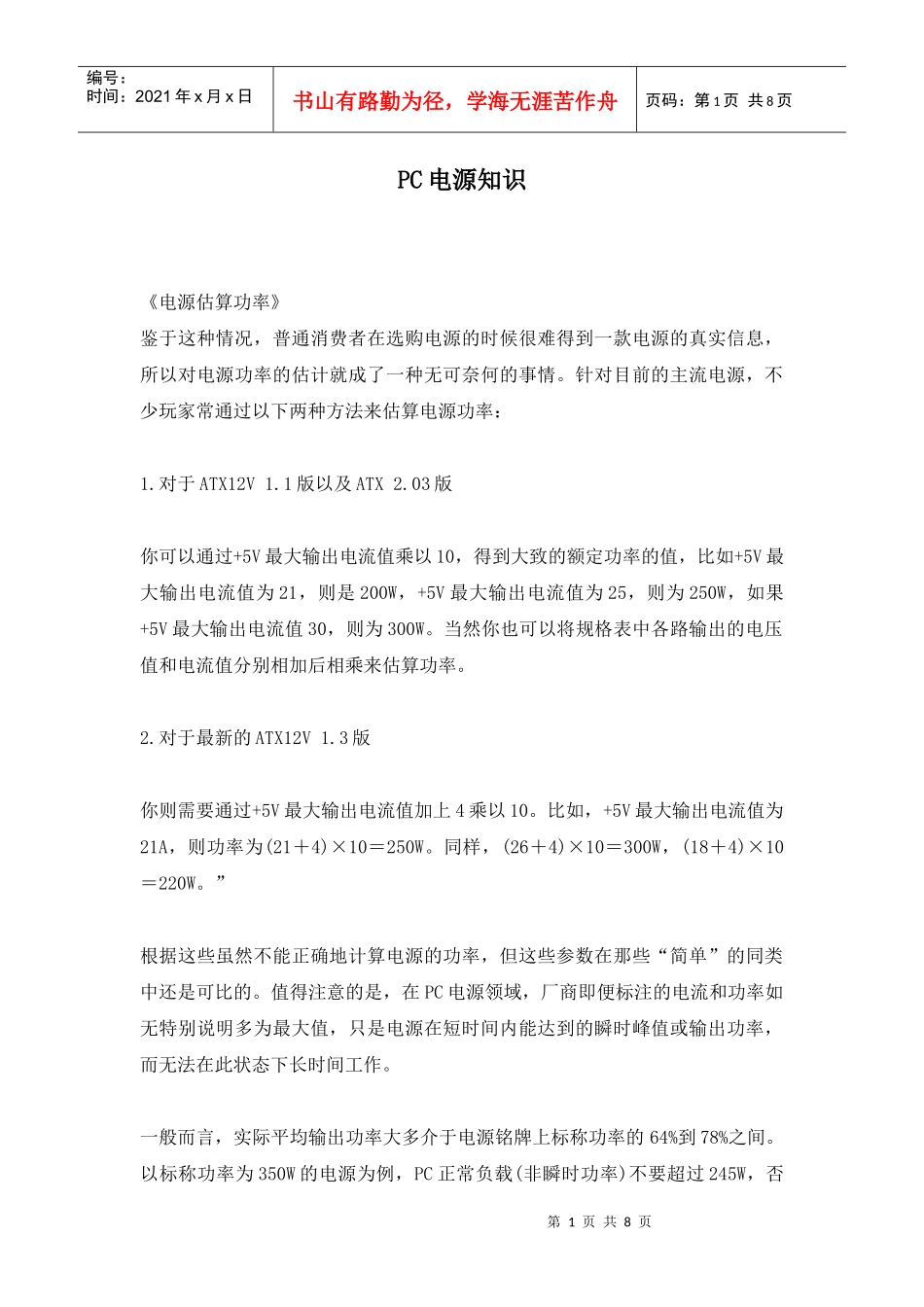

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页PC电源知识《电源估算功率》鉴于这种情况，普通消费者在选购电源的时候很难得到一款电源的真实信息，所以对电源功率的估计就成了一种无可奈何的事情。针对目前的主流电源，不少玩家常通过以下两种方法来估算电源功率：1.对于ATX12V1.1版以及ATX2.03版你可以通过+5V最大输出电流值乘以10，得到大致的额定功率的值，比如+5V最大输出电流值为21，则是200W，+5V最大输出电流值为25，则为250W，如果+5V最大输出电流值30，则为300W。当然你也可以将规格表中各路输出的电压值和电流值分别相加后相乘来估算功率。2.对于最新的ATX12V1.3版你则需要通过+5V最大输出电流值加上4乘以10。比如，+5V最大输出电流值为21A，则功率为(21＋4)×10＝250W。同样，(26＋4)×10＝300W，(18＋4)×10＝220W。”根据这些虽然不能正确地计算电源的功率，但这些参数在那些“简单”的同类中还是可比的。值得注意的是，在PC电源领域，厂商即便标注的电流和功率如无特别说明多为最大值，只是电源在短时间内能达到的瞬时峰值或输出功率，而无法在此状态下长时间工作。一般而言，实际平均输出功率大多介于电源铭牌上标称功率的64%到78%之间。以标称功率为350W的电源为例，PC正常负载(非瞬时功率)不要超过245W，否第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页则不但会影响电源使用寿命，而且随着负载的增大，交流杂波对直流输出的干扰会更加明显，影响PC设备的稳定工作。紫色线：+5VStand—By，最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。估计问题出在这里的说！两个电源的标准不一样长城ATX-350P4是1.03冷静王至尊版是2.0不过估计+5VSB区别不大的。补充一下资料：电脑安装的必须是符合ATX2.03标准的ATX电源，并保证电源的＋5VSB（Standby）待命电流不小于800mA(0.8A)。ATX电源最大的特点，是具备+5VSB待命电压，为键盘开机、鼠标开机、网络开机、Modem开机等提供待机所需要的电流。每种开机方式，都要消耗一定的电流，象键盘开机，触发的电流需要8mA左右；利用Modem开机需要约15mA的电流；网络开机需要的电流更大，有可能达到几百毫安，不过，现在的新型网卡已降到大概50mA左右，当然唤醒的瞬间电流尖峰值比这个要来得高一些，因此ATX电源的＋5VSB输出功率要足够大。早期ATX电源的+5VSB输出电流可能只设计到500mA，建议每次只启用一种开机方式，如果同时设置有多种开机方式，在进行局域网开机时，某些耗电较大的网卡可能会开不起来。如果不知道自己的机箱电源是否能达到标准，可以看看电源外部标签的+5VSB栏，那里有相关的数据。一般来说，正规电源的+5VSB端能提供的电流都超过了1A，功率较大的电源，提供的+5VSB待命电流也较大。启动原理简述：220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，图中的-12V至+3.3V，5组电压均没有电压输出。但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专为电源内部主控IC供电的。+5VSB电压为待机电压，输出到主板上。当用户按动机箱的Power启动按键后，主板向电源发出开机信号，此时，（绿）色线处于低电平，IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。主开关变压器输出各组电压，经整流、滤波和稳压后，得到各组直流电压，输出到电脑主机。但此时主板上的CPU仍未启动，必须等+5V的电压从...
