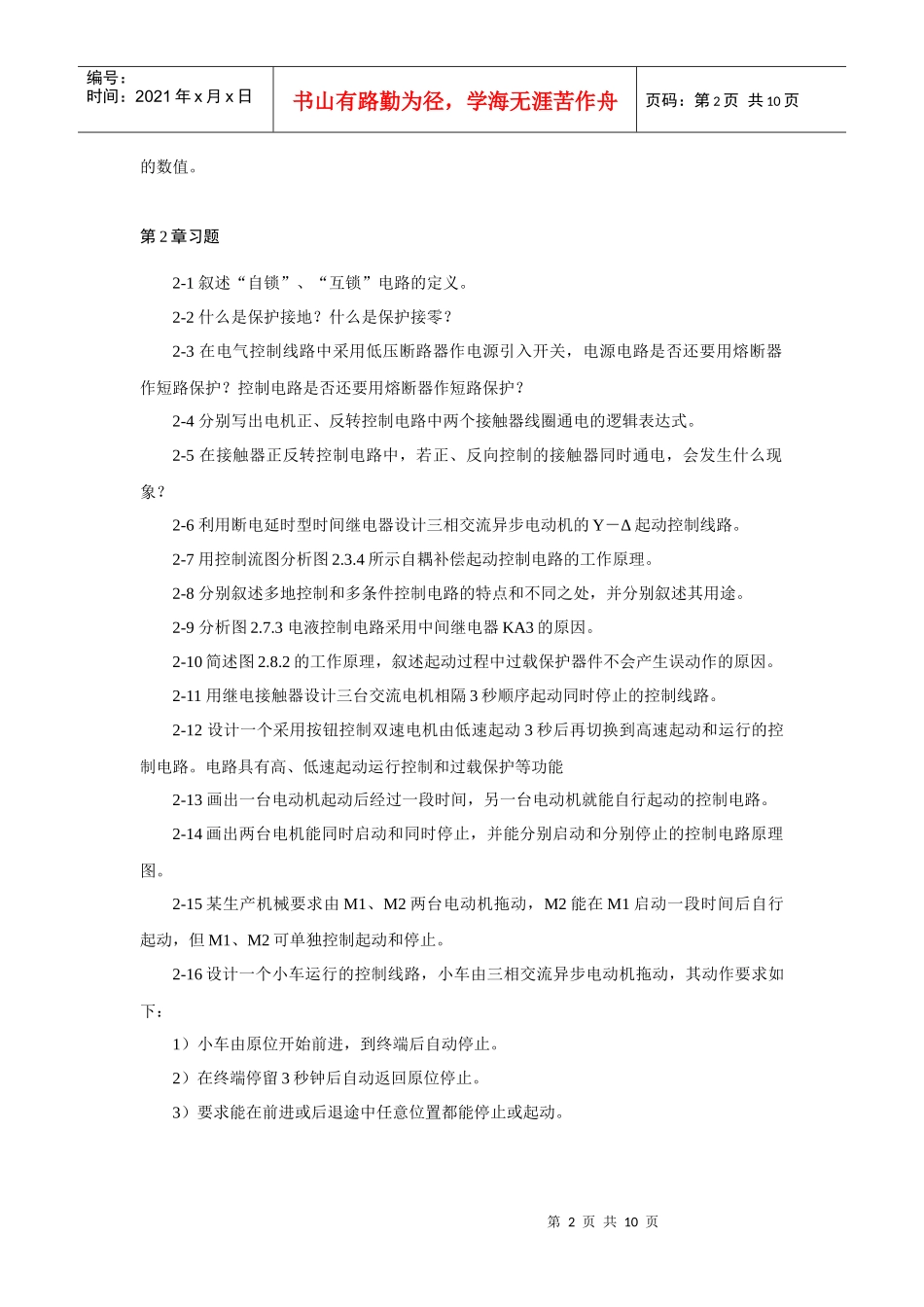

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《电气控制与PLC》课程习题第1章习题1-1试述单相交流电磁铁短路环的作用。1-2低压电器常用的灭弧方法有那些？1-3试比较刀开关与负荷(铁壳)开关的差异及各自的用途。1-4选择接触器时，主要考虑交流接触器的那些主要额定参数？1-5两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？1-6中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来启动电动机？1-7画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。1-8热继电器主要由哪几部分电气符号？用途与熔断器是否相同？直流电机的保护电路能否使用热继电器？1-9空气式时间继电器的延时时间如何调节？JS7-A型时间继电器触头有哪几类？1-10试比较交流接触器线圈通电瞬间和稳定导通电流的大小，并分析其原因。1-11组合开关与万能转化开关的结构有何异同？各有什么用途？1-12叙述熔断器的额定电流和熔体额定电流的不同之处。1-13过流继电器能否用于绕线式交流异步电动机的过载和短路保护？鼠笼式交流异步电机的过载和短路保护使用过流继电器吗？为什么？1-14两台电动机不同时起动，一台电动机额定电流为14.8A，另一台电动机额定电流为6.47A，试选择同时对两台交流电机进行短路保护的熔断器额定电流及熔体的额定电流。1-15在电动机主回路装有DZ20系列断路器，电动机主回路是否可以不装熔断器？分析断路器与刀开关控制、保护方式的不同特点。1-16电动机的起动电流很大，在电动机起动时，能否按电动机的额定电流整定热继电器的动作电流？为什么？1-17说明熔断器和热继电器保护功能的不同之处。1-18一台长期工作的三相交流异步电动机的额定功率13Kw，额定电压380V，额定电流25.5A，试按电动机额定工作状态选择热继电器型号、规格，并说明热继电器整定电流第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页的数值。第2章习题2-1叙述“自锁”、“互锁”电路的定义。2-2什么是保护接地？什么是保护接零？2-3在电气控制线路中采用低压断路器作电源引入开关，电源电路是否还要用熔断器作短路保护？控制电路是否还要用熔断器作短路保护？2-4分别写出电机正、反转控制电路中两个接触器线圈通电的逻辑表达式。2-5在接触器正反转控制电路中，若正、反向控制的接触器同时通电，会发生什么现象？2-6利用断电延时型时间继电器设计三相交流异步电动机的Y－Δ起动控制线路。2-7用控制流图分析图2.3.4所示自耦补偿起动控制电路的工作原理。2-8分别叙述多地控制和多条件控制电路的特点和不同之处，并分别叙述其用途。2-9分析图2.7.3电液控制电路采用中间继电器KA3的原因。2-10简述图2.8.2的工作原理，叙述起动过程中过载保护器件不会产生误动作的原因。2-11用继电接触器设计三台交流电机相隔3秒顺序起动同时停止的控制线路。2-12设计一个采用按钮控制双速电机由低速起动3秒后再切换到高速起动和运行的控制电路。电路具有高、低速起动运行控制和过载保护等功能2-13画出一台电动机起动后经过一段时间，另一台电动机就能自行起动的控制电路。2-14画出两台电机能同时启动和同时停止，并能分别启动和分别停止的控制电路原理图。2-15某生产机械要求由M1、M2两台电动机拖动，M2能在M1启动一段时间后自行起动，但M1、M2可单独控制起动和停止。2-16设计一个小车运行的控制线路，小车由三相交流异步电动机拖动，其动作要求如下：1）小车由原位开始前进，到终端后自动停止。2）在终端停留3秒钟后自动返回原位停止。3）要求能在前进或后退途中任意位置都能停止或起动。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第3章习题3-1电气原理图常用什么分析方法？简述机床电气原理图的分析步骤。3-2机床设备控制电路常用哪些的保护措施？3-3叙述C650车床反向起动过程和反转停车过程。3-4试分析M7120平面磨床电气控制电路有哪些电气联锁？电磁吸盘为什么要采用欠流保护，请分析该保护原理。3-5分析XA6132万能铣床摇臂升降的控制...
