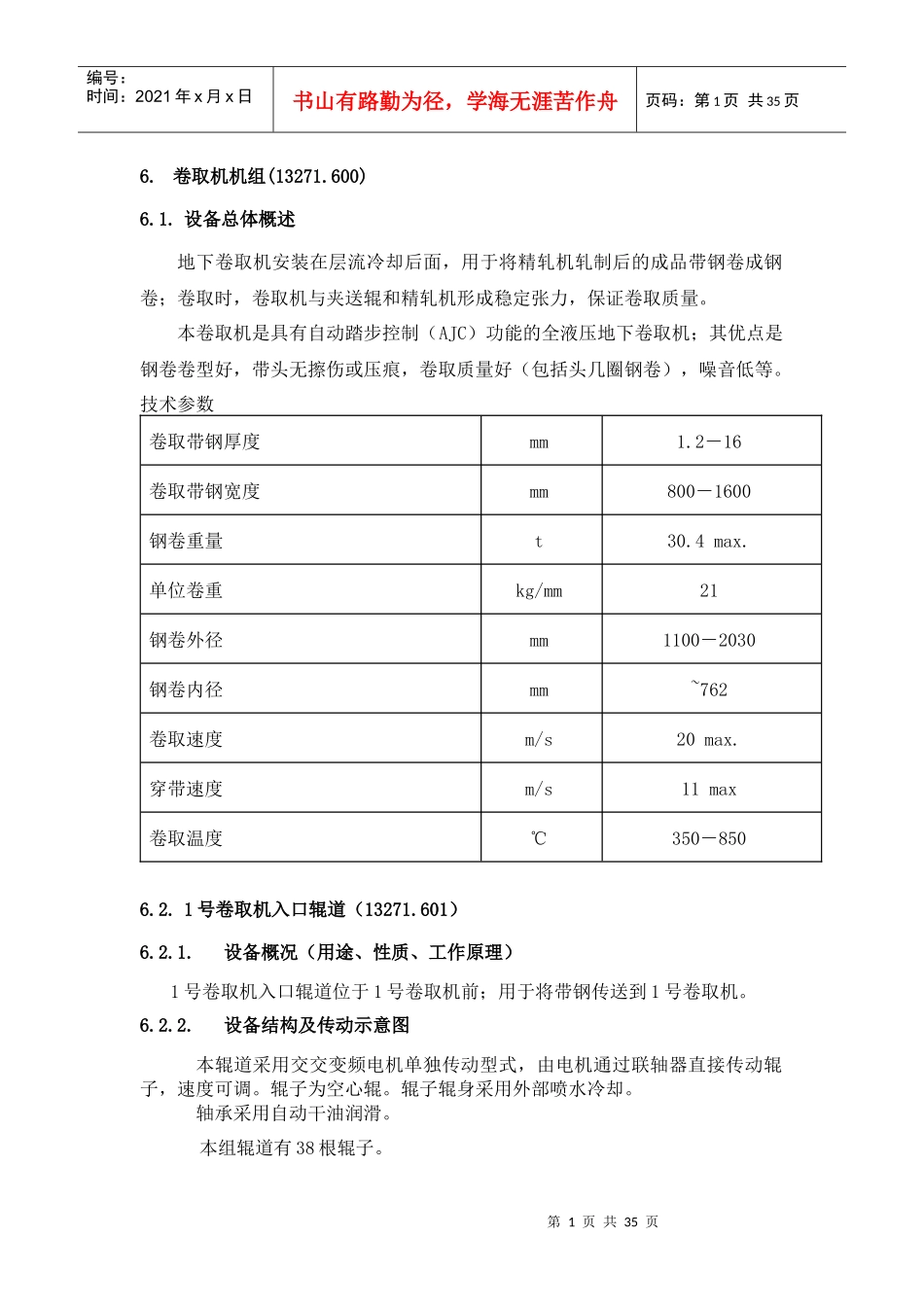

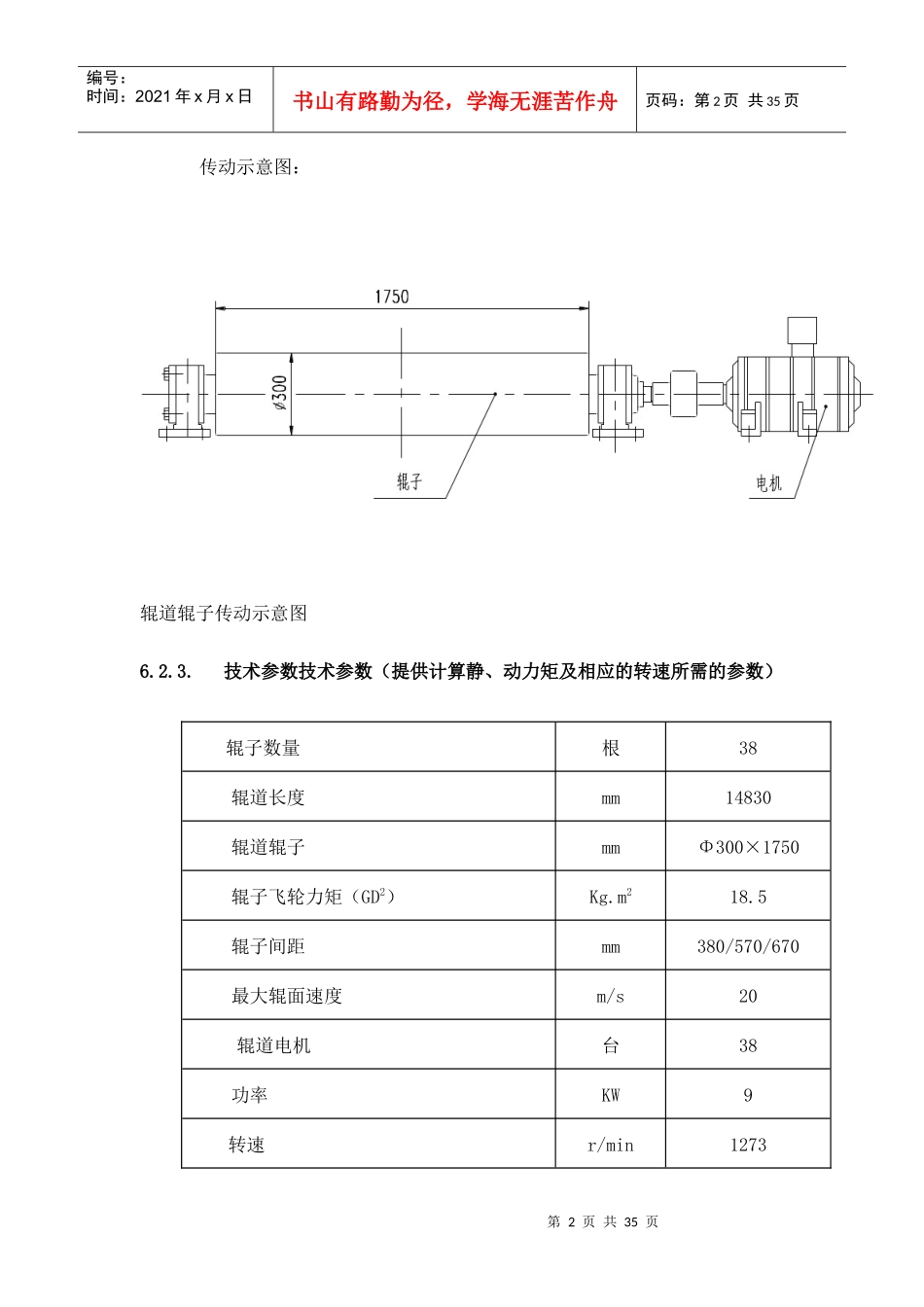

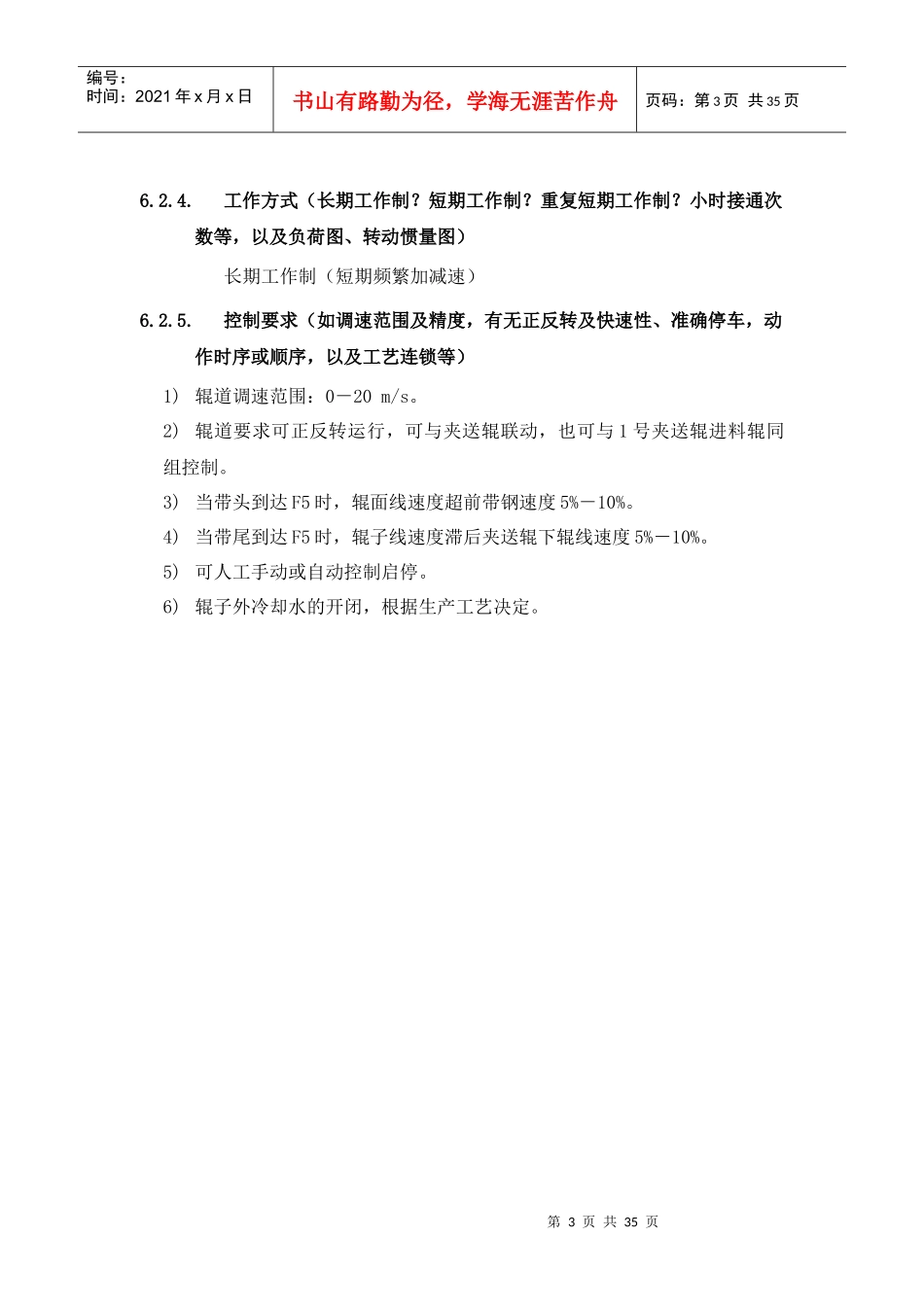

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页6.卷取机机组(13271.600)6.1.设备总体概述地下卷取机安装在层流冷却后面，用于将精轧机轧制后的成品带钢卷成钢卷；卷取时，卷取机与夹送辊和精轧机形成稳定张力，保证卷取质量。本卷取机是具有自动踏步控制（AJC）功能的全液压地下卷取机；其优点是钢卷卷型好，带头无擦伤或压痕，卷取质量好（包括头几圈钢卷），噪音低等。技术参数卷取带钢厚度mm1.2－16卷取带钢宽度mm800－1600钢卷重量t30.4max.单位卷重kg/mm21钢卷外径mm1100－2030钢卷内径mm~762卷取速度m/s20max.穿带速度m/s11max卷取温度℃350－8506.2.1号卷取机入口辊道（13271.601）6.2.1.设备概况（用途、性质、工作原理）1号卷取机入口辊道位于1号卷取机前；用于将带钢传送到1号卷取机。6.2.2.设备结构及传动示意图本辊道采用交交变频电机单独传动型式，由电机通过联轴器直接传动辊子，速度可调。辊子为空心辊。辊子辊身采用外部喷水冷却。轴承采用自动干油润滑。本组辊道有38根辊子。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页传动示意图：辊道辊子传动示意图6.2.3.技术参数技术参数（提供计算静、动力矩及相应的转速所需的参数）辊子数量根38辊道长度mm14830辊道辊子mmΦ300×1750辊子飞轮力矩（GD2）Kg.m218.5辊子间距mm380/570/670最大辊面速度m/s20辊道电机台38功率KW9转速r/min1273第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页6.2.4.工作方式（长期工作制？短期工作制？重复短期工作制？小时接通次数等，以及负荷图、转动惯量图）长期工作制（短期频繁加减速）6.2.5.控制要求（如调速范围及精度，有无正反转及快速性、准确停车，动作时序或顺序，以及工艺连锁等）1)辊道调速范围：0－20m/s。2)辊道要求可正反转运行，可与夹送辊联动，也可与1号夹送辊进料辊同组控制。3)当带头到达F5时，辊面线速度超前带钢速度5%－10%。4)当带尾到达F5时，辊子线速度滞后夹送辊下辊线速度5%－10%。5)可人工手动或自动控制启停。6)辊子外冷却水的开闭，根据生产工艺决定。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页6.3.1号卷取机入口侧导板（13271.602）6.3.1.设备概况（用途、性质、工作原理）该设备位于1号卷取机入口辊道上，用于对进入夹送辊的带钢进行导向和对中，引导带钢顺利进入夹送辊。卷取时，两侧侧导板保持适当的侧压力，在不损伤带钢的情况下，保证卷取时带钢不跑偏，防止钢卷出现“塔形”。6.3.2.设备结构及传动示意图本侧导板为液压驱动齿轮齿条型。侧导板分为操作侧侧导板和传动侧侧导板，侧导板由平行段和倾斜段组成。传动侧侧导板和操作侧侧导板各由1台液压缸驱动，液压缸上配有位置传感器，用于检测侧导板的开口度和移动速度，液压系统设有压力传感器，用于检测液压缸活塞腔的压力。操作侧侧导板同传动侧侧导板，采用液压同步。齿轮齿条采用自动干油润滑。1号卷取机入口侧导板原理图第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页6.3.3.技术参数技术参数（提供计算静、动力矩及相应的转速所需的参数）型式液压式倾斜段长度mm~7695平行段长度mm~6100最小开口度mm750最大开口度mm1850检修时开口度mm2450侧导板伺服液压缸mmΦ140×Φ90×850侧导板伺服液压缸速度m/s100/200侧导板伺服液压缸工作压力MPa206.3.4.工作方式（长期工作制？短期工作制？重复短期工作制？小时接通次数等，以及负荷图、转动惯量图）6.3.5.控制要求（如调速范围及精度，有无正反转及快速性、准确停车，动作时序或顺序，以及工艺连锁等）侧导板开口度的标定：侧导板位移传感器的标定，将专用工具（2件）装到侧导板上后，两侧导板慢速低压（压力为5Mpa，现场可调）同步压住专用工具；此时侧导板的开口度为1000mm，单侧导板距轧制中心线为500mm；将此值输入到计算机。在初次安装和每次检修后进行标定时，需要重新标定侧导板开口度，并...
