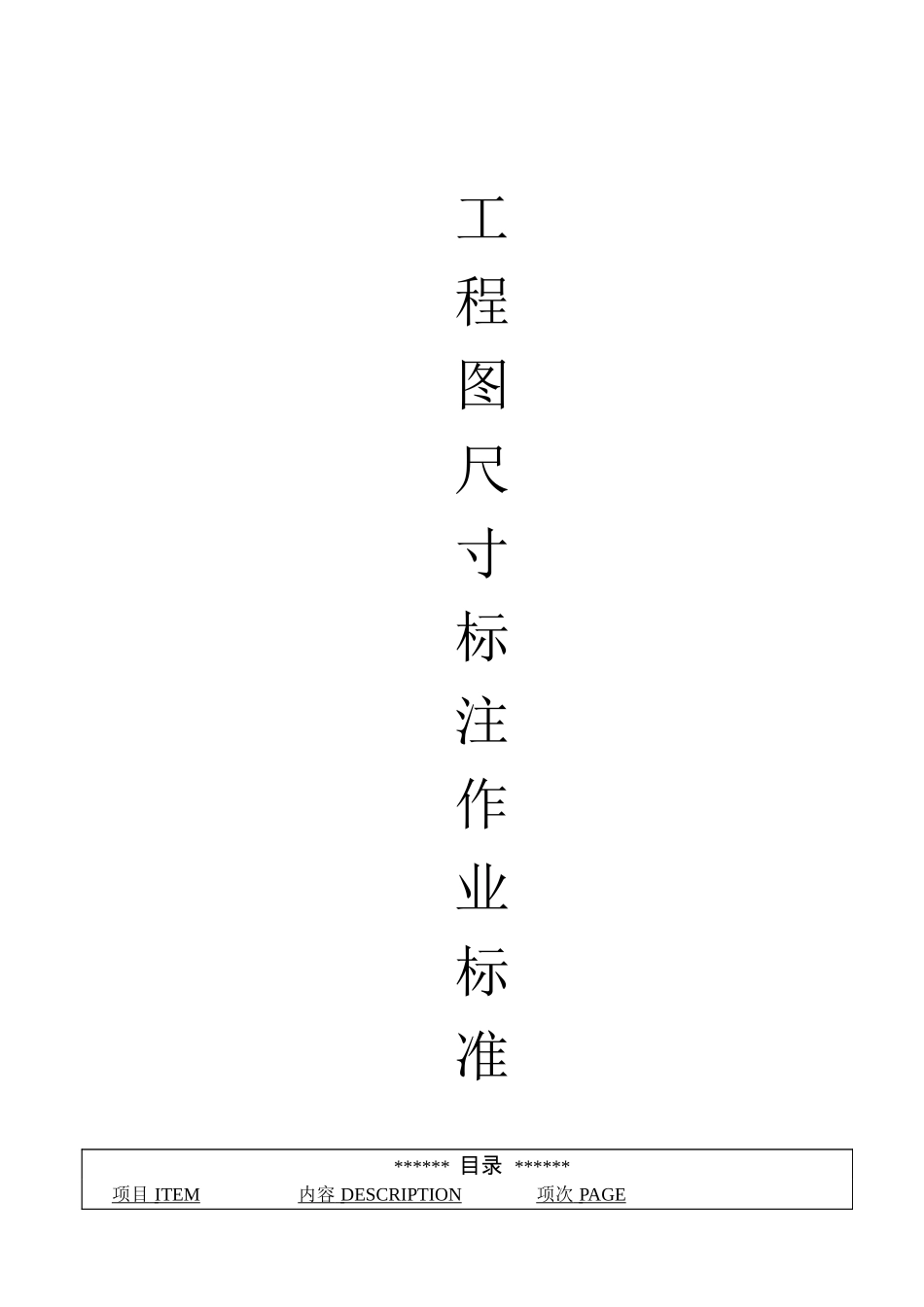

HC-WI-10-010工程图尺寸标注作业标准VIP免费

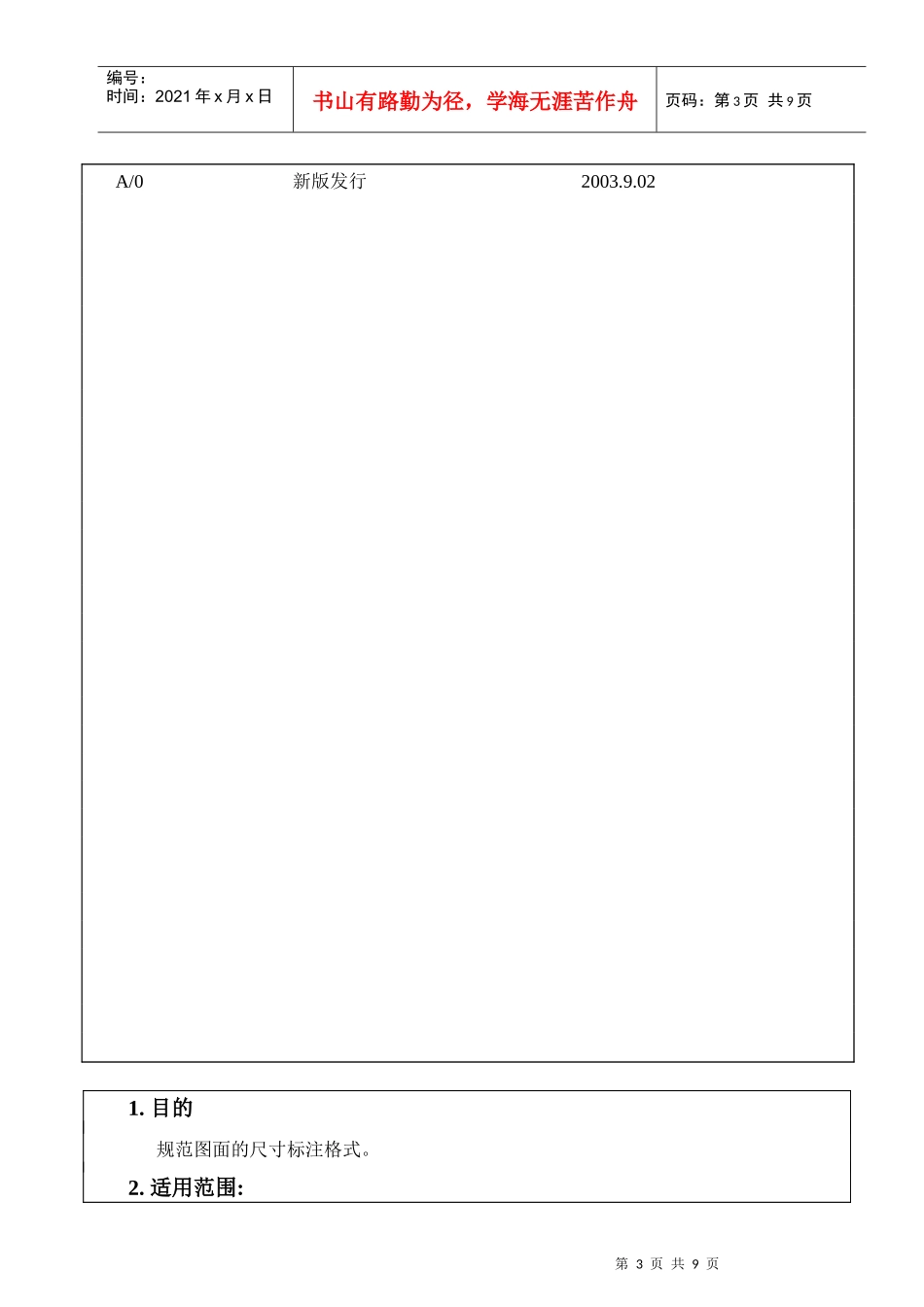

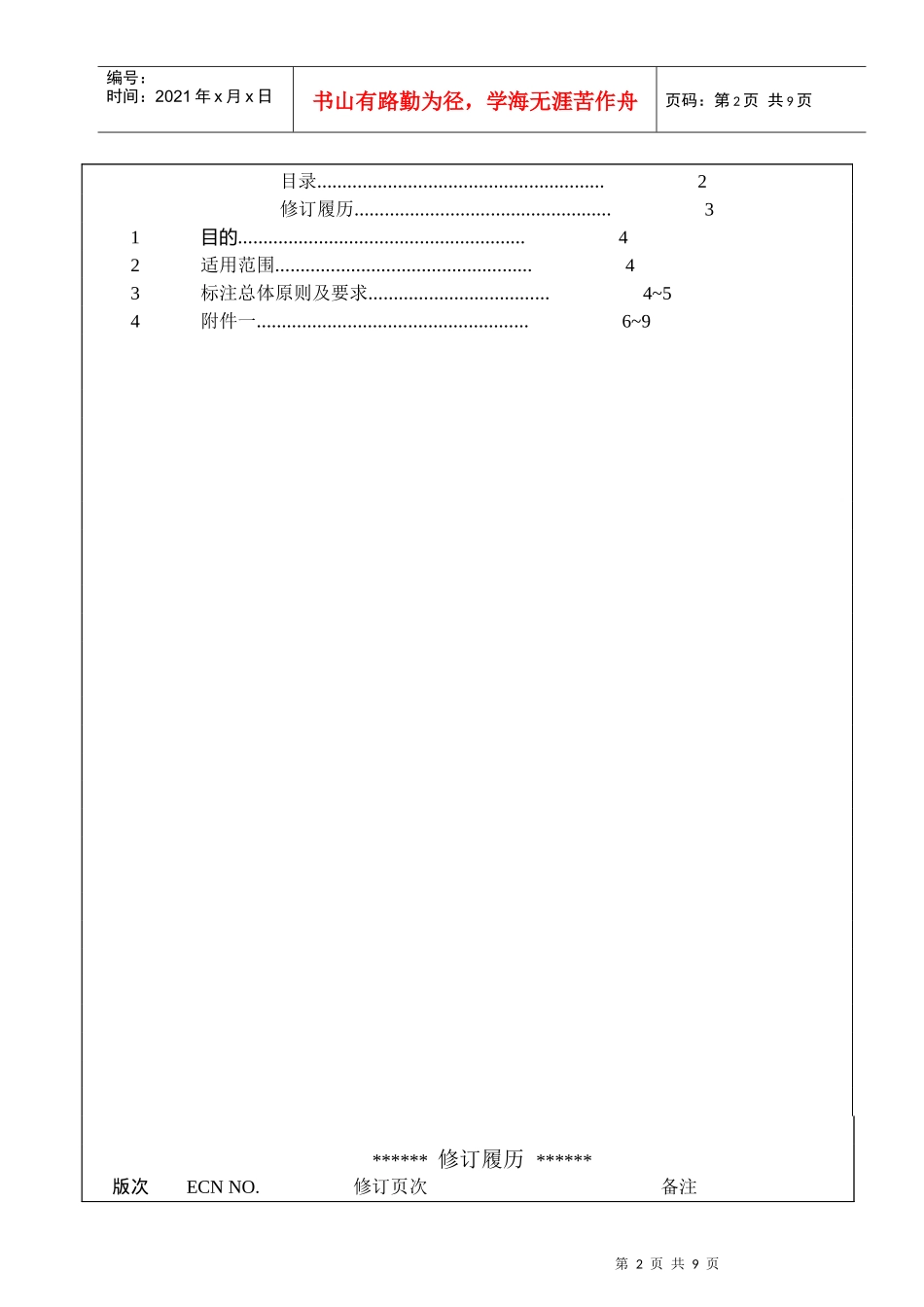

工程图尺寸标注作业标准******目录******项目ITEM内容DESCRIPTION项次PAGE第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页目录…………………………………………………2修订履历……………………………………………31目的…………………………………………………42适用范围……………………………………………43标注总体原则及要求………………………………4~54附件一………………………………………………6~9******修订履历******版次ECNNO.修订页次备注第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页A/0新版发行2003.9.021.目的规范图面的尺寸标注格式。2.适用范围:第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页Honeycomb机电设备有限公司。3.标注总体原则及要求3.1尺寸标注文字和五金零件代号文字字高设定为2.0MM,批注文字设定为2.0MM.在像素较密集时尺寸标注和五金零件代号可采用1.5MM字高,(以上高度为出图后的实际字高).3.2文字颜色设定为Bylayer。3.3标注文字字体名称:STYLENAME:STANDARD对应文字文件FONTNAME:ROMANC.SHX宽高比系数WIDTHFACTOR:0.83.4在没有特别要求时,标注小数点后二位,选UNIT2标注形式。3.5参考尺寸在尺寸值的后面加(ref)与其它尺寸区分。3.6视图一般采用1:1比例绘制(计算机档案里像素是1:1,实际出图后可以不是).剖视图可根据图框大小作适当缩放,缩放的比例必须为整数偶数倍,标注的尺寸值一般是计算器自动测量的值,不得用手改动编辑尺寸文字值。3.7一般情况下﹐下料图以坐标标注﹐成型图以线性标注。3.8尺寸标注要整齐,拉到像素外的尺寸线尽量平齐(如图a);不可出现尺寸线与0.00尺寸线交叉的情况(见图b);正确标注方法如图(c)所示。3.9尺寸尽可能不与像素相交。3.10标注圆孔尺寸时,须标注圆孔的中心线,指令为C1,尺寸线的端点应置于圆孔中心线的端点上,而不是圆心上。3.11所有标注尺寸以现场操作人员易测量为原则。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页(图b)(图c)附件一:DDIM对话框设置对话框名称DIMENSIONSTYLE栏注项目设定值对应尺寸变量及设定值说明DIMENSIONSTYLECURRENT根据加工精度选取UNIT1及UNIT2UNIT1保持小数点后一位.UNIT2保持小数点后两位第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页NAME存贮新标注形式时设定名称处FAMILY尺寸族系选项GEOMETRY按钮点中时弹出GEOMETRY对话框FORMAT按钮点中时弹出FORMAT对话框ANNOTATION按钮点中时弹出ANNOTATION对话框对话框名称GEOMETRY栏注项目设定值对应尺寸变量及设定值说明DIMENSIONLINESUPPRESS1ST(不点取)DIMSD1=OFF抑制第一尺寸线2ND(不点取)DIMSD2=OFF抑制第二尺寸线EXTENSION0.0000当箭头形式为标准设定箭头时不能使用SPACING4DIMDLI=4基准标注形式时尺寸间的间距COLORBYLAYEREXTENSIONLINESUPPRESS1ST(不点取)DIMSE1=OFF抑制第一尺寸界线2ND(不点取)DIMSE2=OFF抑制第二尺寸界线EXTENSION0.5DIMEXE=0.5延伸线伸出尺寸线的延伸量ORIGINOFFSET0.5DIMEXO=0.5延伸线原点偏移量COLORBYLAYERARROWHEADS1STCLOSEDFILLED第一箭头形式SIZECLOSEDFILLED第二箭头形式2ND2.00DIMASZ=2箭头大小CENTERMARK点取圆标注时中心的形式LINE不点取NONE不点取第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页SIZE1.00DIMCEN中心记号大小SCALEOVERALLSCALE1.00(设定)DIMSCALE与图框缩放比例一致对话框名称FORMAT栏注项目设定值对应尺寸变量及设定值说明USERDEFINED不点取FORCELINEINSIDE不点取DIMTOFL=OFFFITBESTFITDIMFIT=3DIMTAD=0HORIZONTALJUSTIFICATIONCENTEREDDIMTAD=1DIMJUST=0文字水平位置置中TEXTINSIDEHORIZONTAL不点取DIMTIH=0内标注文字水平控制(空)OUTSIDEHORIZONTAL不点取DIMTOH=0外标注文字水平控制(空)VERTICALJUSTIFICATIONCENTEREDDIMTAD=0文字垂直位置置中对话框名称ANNOTATION栏注项目设定值对应尺寸变量及设...
