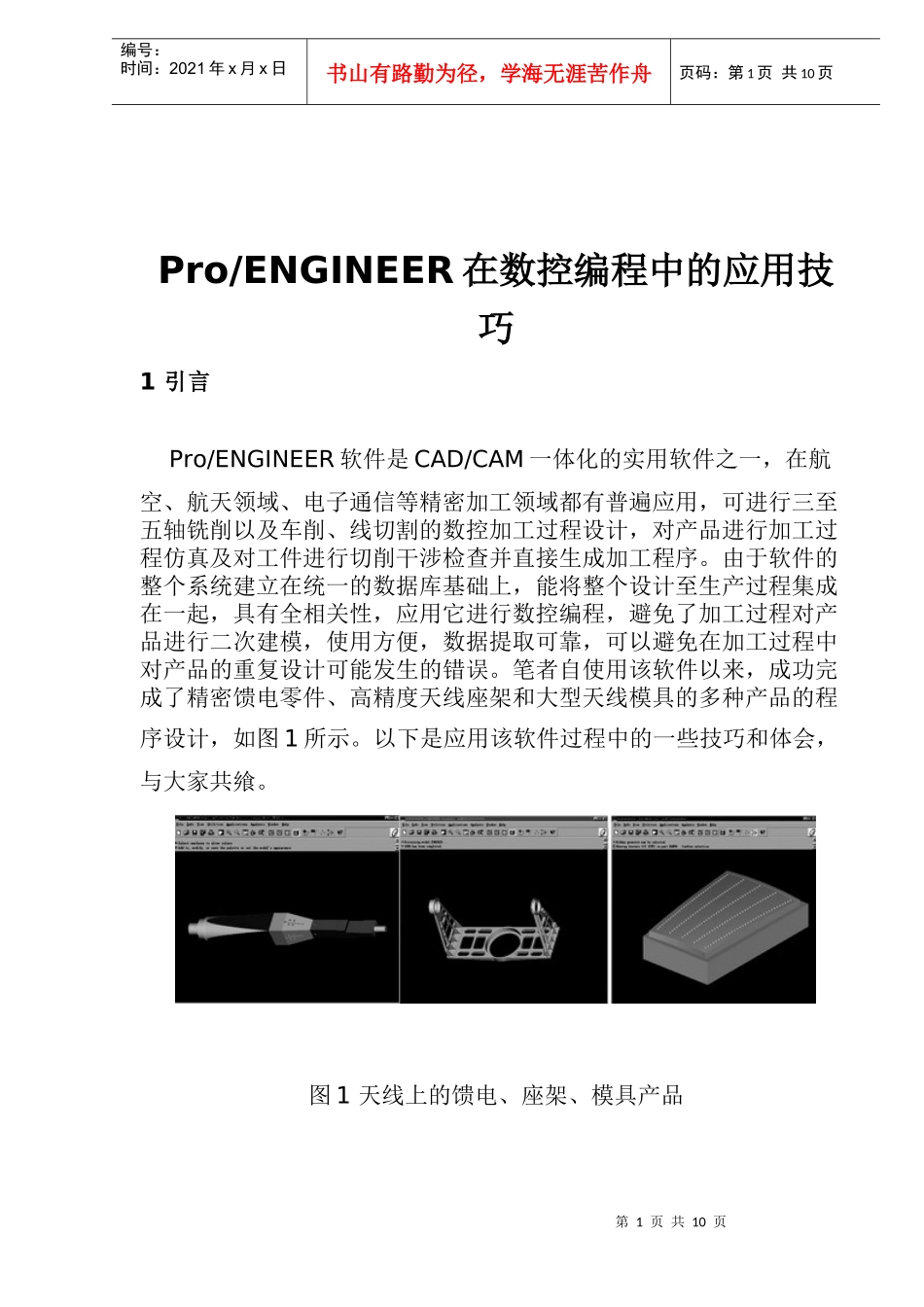

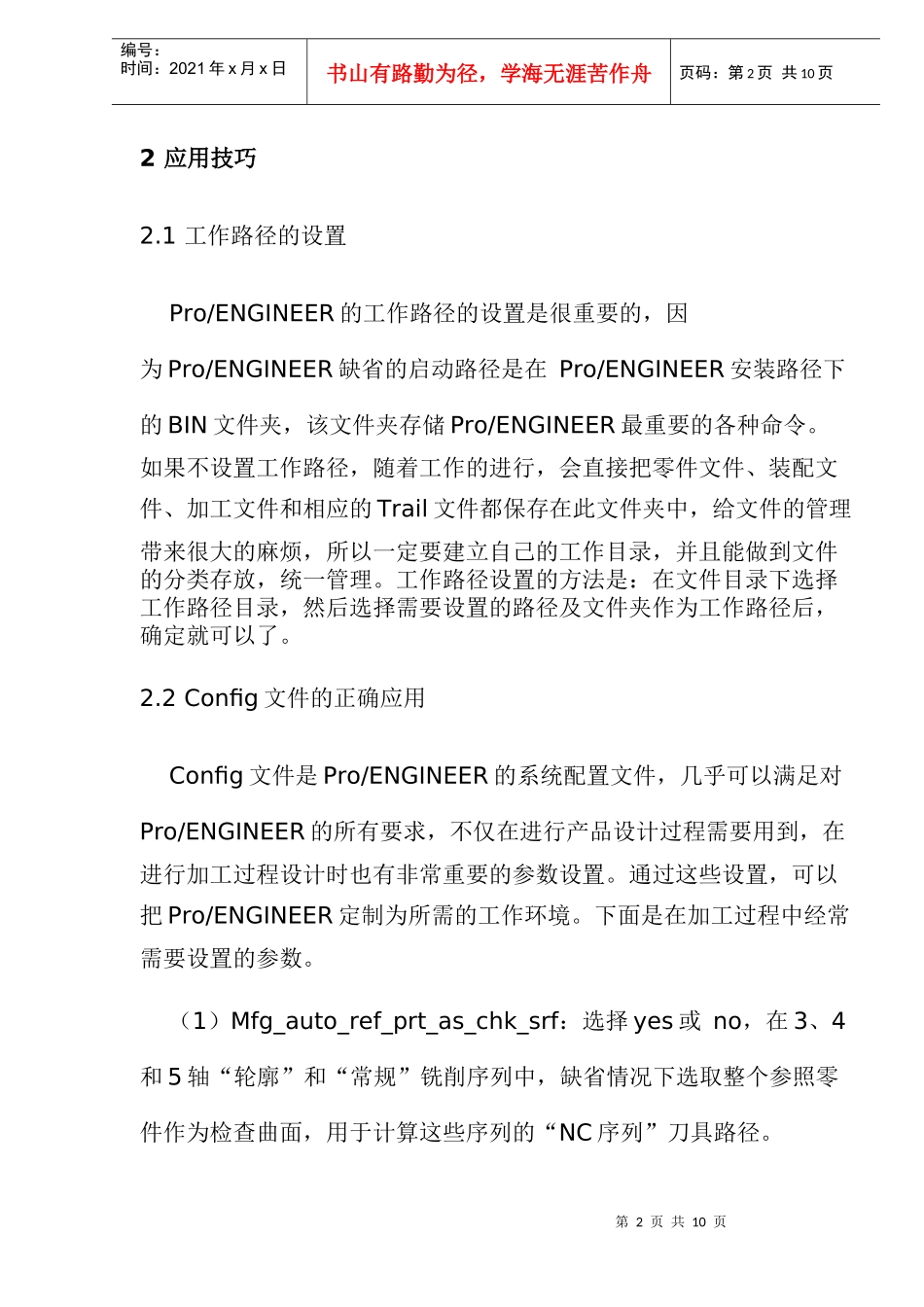

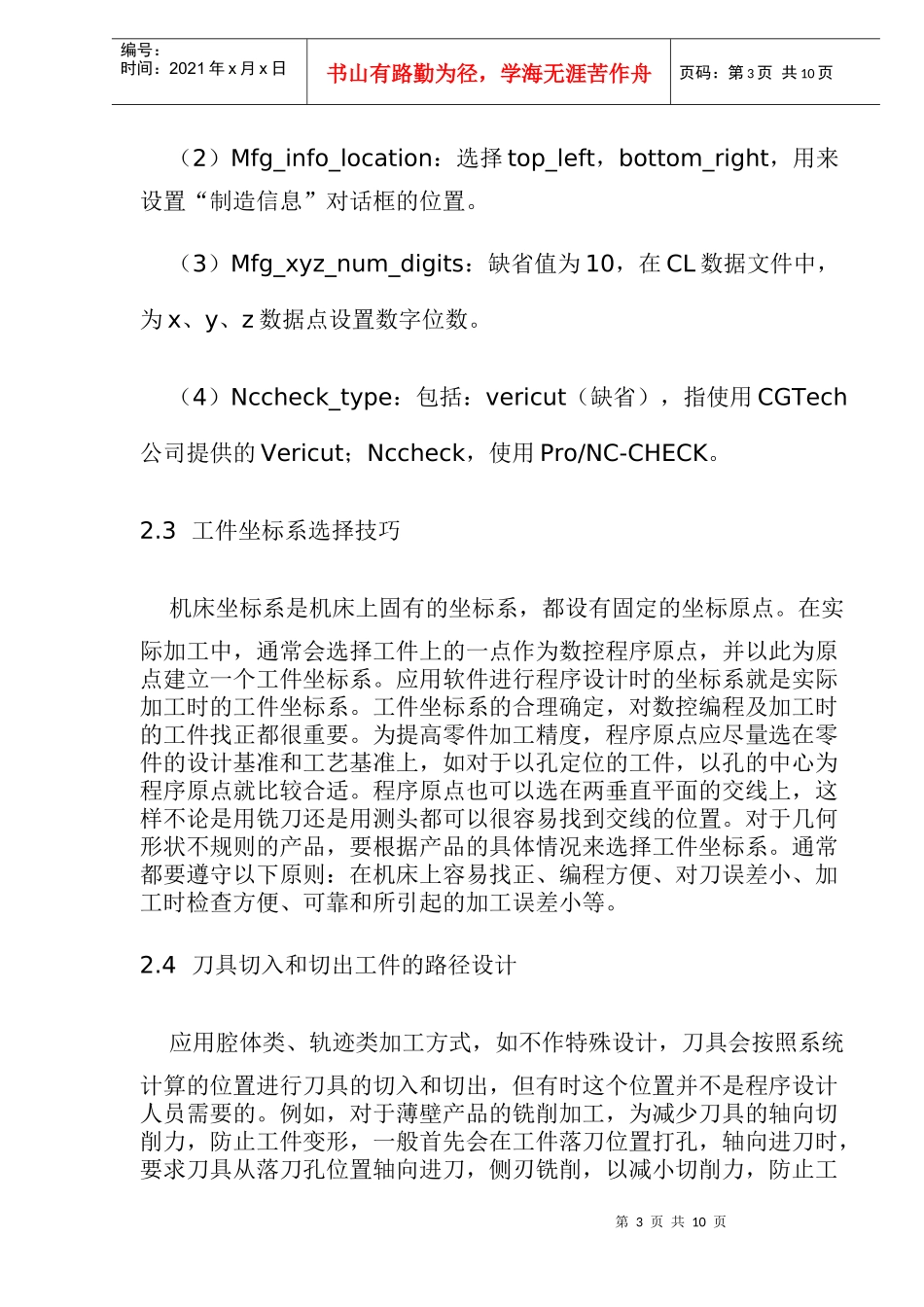

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页Pro/ENGINEER在数控编程中的应用技巧1引言Pro/ENGINEER软件是CAD/CAM一体化的实用软件之一，在航空、航天领域、电子通信等精密加工领域都有普遍应用，可进行三至五轴铣削以及车削、线切割的数控加工过程设计，对产品进行加工过程仿真及对工件进行切削干涉检查并直接生成加工程序。由于软件的整个系统建立在统一的数据库基础上，能将整个设计至生产过程集成在一起，具有全相关性，应用它进行数控编程，避免了加工过程对产品进行二次建模，使用方便，数据提取可靠，可以避免在加工过程中对产品的重复设计可能发生的错误。笔者自使用该软件以来，成功完成了精密馈电零件、高精度天线座架和大型天线模具的多种产品的程序设计，如图1所示。以下是应用该软件过程中的一些技巧和体会，与大家共飨。图1天线上的馈电、座架、模具产品第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页2应用技巧2.1工作路径的设置Pro/ENGINEER的工作路径的设置是很重要的，因为Pro/ENGINEER缺省的启动路径是在Pro/ENGINEER安装路径下的BIN文件夹，该文件夹存储Pro/ENGINEER最重要的各种命令。如果不设置工作路径，随着工作的进行，会直接把零件文件、装配文件、加工文件和相应的Trail文件都保存在此文件夹中，给文件的管理带来很大的麻烦，所以一定要建立自己的工作目录，并且能做到文件的分类存放，统一管理。工作路径设置的方法是：在文件目录下选择工作路径目录，然后选择需要设置的路径及文件夹作为工作路径后，确定就可以了。2.2Config文件的正确应用Config文件是Pro/ENGINEER的系统配置文件，几乎可以满足对Pro/ENGINEER的所有要求，不仅在进行产品设计过程需要用到，在进行加工过程设计时也有非常重要的参数设置。通过这些设置，可以把Pro/ENGINEER定制为所需的工作环境。下面是在加工过程中经常需要设置的参数。（1）Mfg_auto_ref_prt_as_chk_srf：选择yes或no，在3、4和5轴“轮廓”和“常规”铣削序列中，缺省情况下选取整个参照零件作为检查曲面，用于计算这些序列的“NC序列”刀具路径。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（2）Mfg_info_location：选择top_left，bottom_right，用来设置“制造信息”对话框的位置。（3）Mfg_xyz_num_digits：缺省值为10，在CL数据文件中，为x、y、z数据点设置数字位数。（4）Nccheck_type：包括：vericut（缺省），指使用CGTech公司提供的Vericut；Nccheck，使用Pro/NC-CHECK。2.3工件坐标系选择技巧机床坐标系是机床上固有的坐标系，都设有固定的坐标原点。在实际加工中，通常会选择工件上的一点作为数控程序原点，并以此为原点建立一个工件坐标系。应用软件进行程序设计时的坐标系就是实际加工时的工件坐标系。工件坐标系的合理确定，对数控编程及加工时的工件找正都很重要。为提高零件加工精度，程序原点应尽量选在零件的设计基准和工艺基准上，如对于以孔定位的工件，以孔的中心为程序原点就比较合适。程序原点也可以选在两垂直平面的交线上，这样不论是用铣刀还是用测头都可以很容易找到交线的位置。对于几何形状不规则的产品，要根据产品的具体情况来选择工件坐标系。通常都要遵守以下原则：在机床上容易找正、编程方便、对刀误差小、加工时检查方便、可靠和所引起的加工误差小等。2.4刀具切入和切出工件的路径设计应用腔体类、轨迹类加工方式，如不作特殊设计，刀具会按照系统计算的位置进行刀具的切入和切出，但有时这个位置并不是程序设计人员需要的。例如，对于薄壁产品的铣削加工，为减少刀具的轴向切削力，防止工件变形，一般首先会在工件落刀位置打孔，轴向进刀时，要求刀具从落刀孔位置轴向进刀，侧刃铣削，以减小切削力，防止工第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页件变形。在刀具路径优化功能中可以对刀具切入和切出位置做具体设计，这个功能可以应用于整个腔体加工，也可在指定的工...
