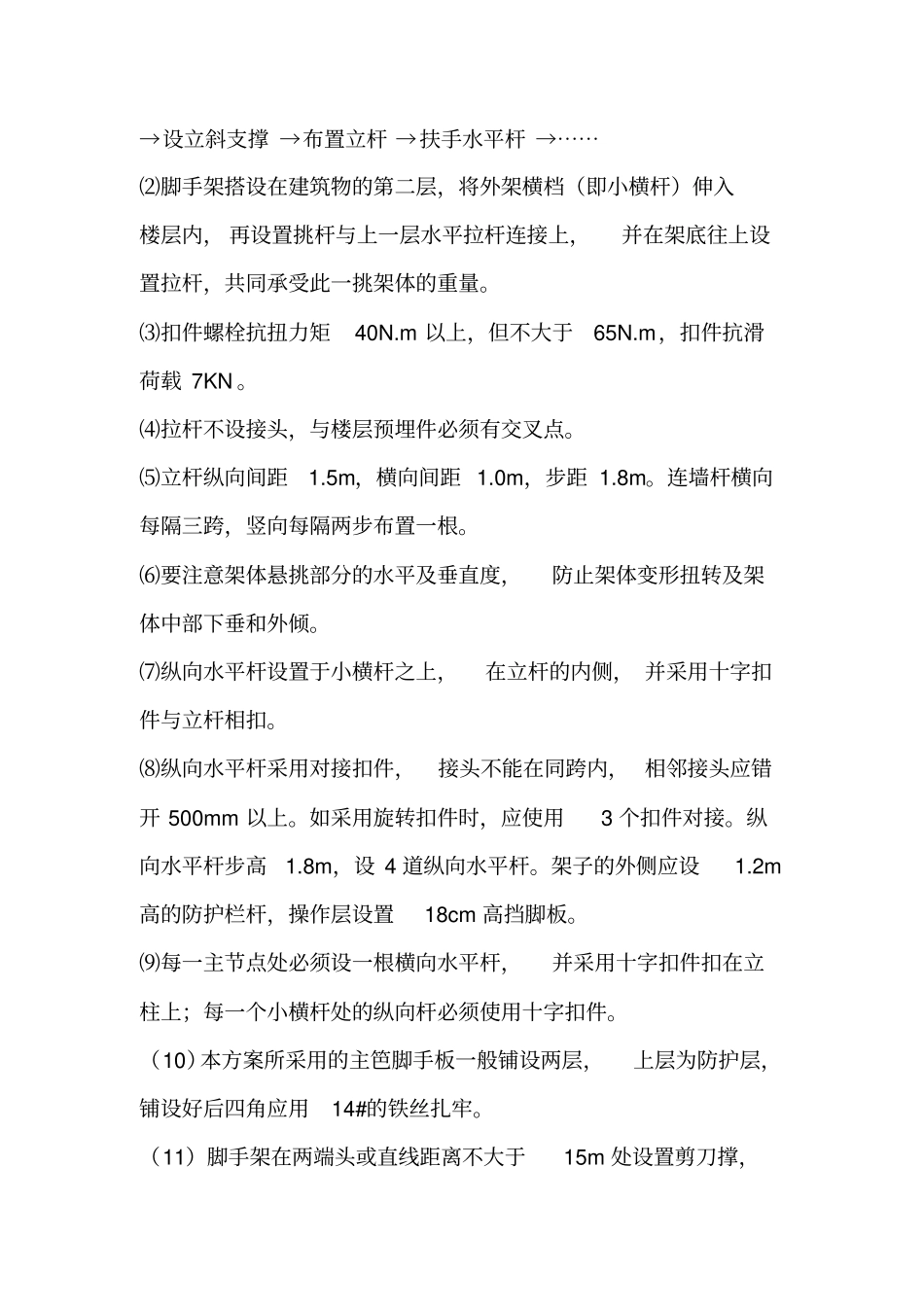

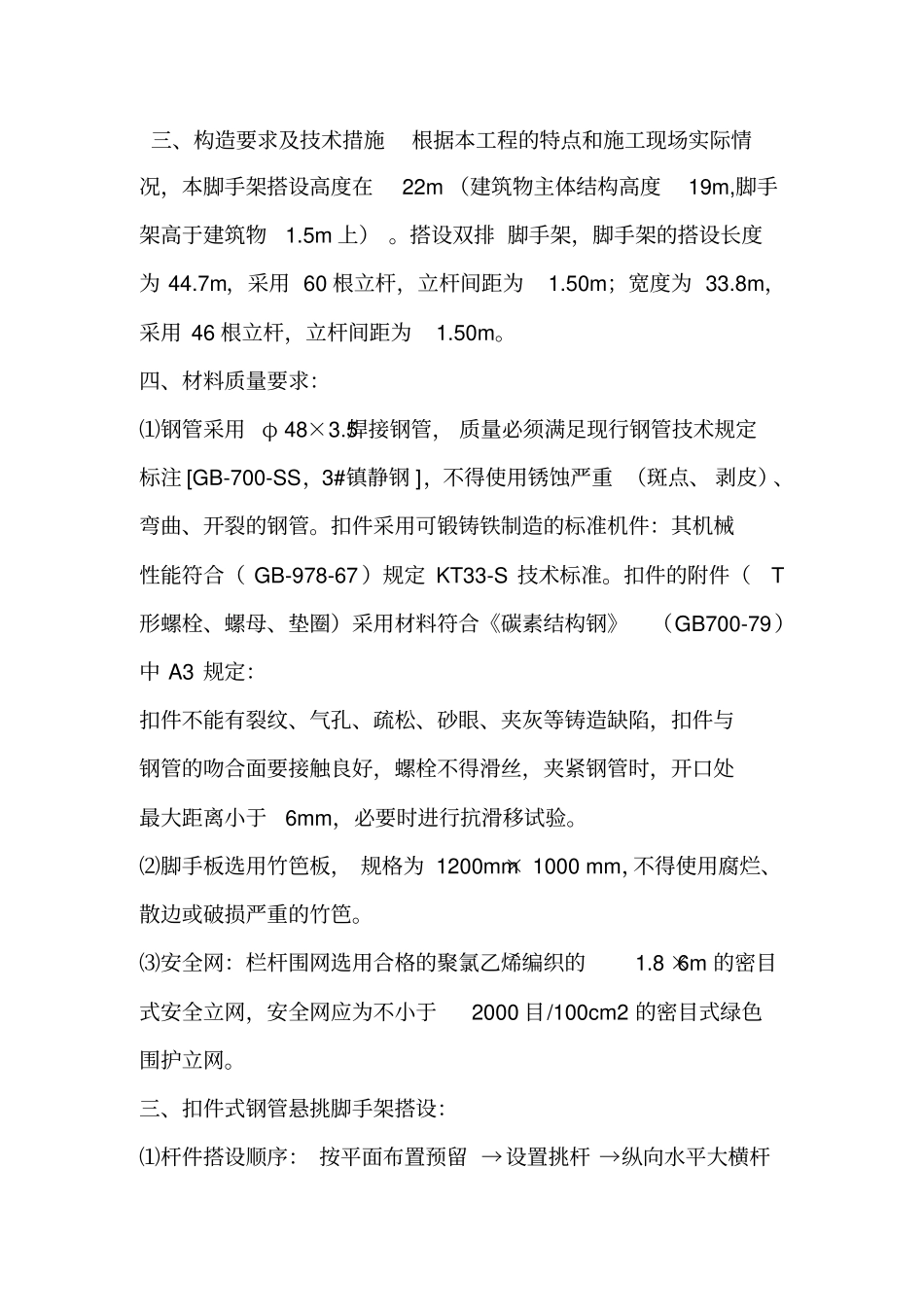

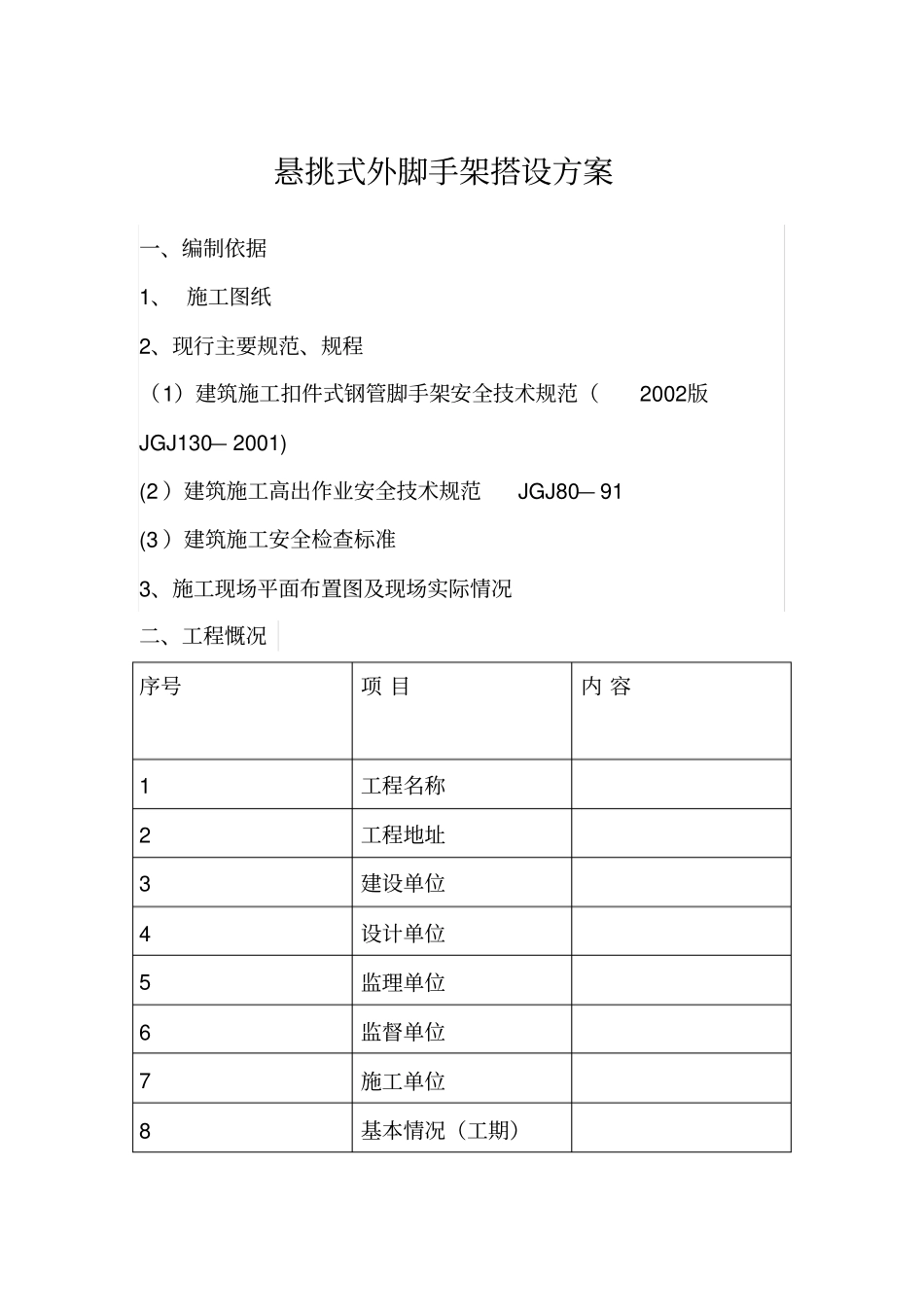

悬挑式外脚手架搭设方案一、编制依据1、施工图纸2、现行主要规范、规程（1）建筑施工扣件式钢管脚手架安全技术规范（2002版JGJ130—2001)(2）建筑施工高出作业安全技术规范JGJ80—91(3）建筑施工安全检查标准3、施工现场平面布置图及现场实际情况二、工程慨况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6监督单位7施工单位8基本情况（工期）三、构造要求及技术措施根据本工程的特点和施工现场实际情况，本脚手架搭设高度在22m（建筑物主体结构高度19m,脚手架高于建筑物1.5m上）。搭设双排脚手架，脚手架的搭设长度为44.7m，采用60根立杆，立杆间距为1.50m；宽度为33.8m，采用46根立杆，立杆间距为1.50m。四、材料质量要求：⑴钢管采用φ48×3.5焊接钢管，质量必须满足现行钢管技术规定标注[GB-700-SS，3#镇静钢]，不得使用锈蚀严重（斑点、剥皮）、弯曲、开裂的钢管。扣件采用可锻铸铁制造的标准机件：其机械性能符合（GB-978-67）规定KT33-S技术标准。扣件的附件（T形螺栓、螺母、垫圈）采用材料符合《碳素结构钢》（GB700-79）中A3规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，扣件与钢管的吻合面要接触良好，螺栓不得滑丝，夹紧钢管时，开口处最大距离小于6mm，必要时进行抗滑移试验。⑵脚手板选用竹笆板，规格为1200mm×1000mm，不得使用腐烂、散边或破损严重的竹笆。⑶安全网：栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网，安全网应为不小于2000目/100cm2的密目式绿色围护立网。三、扣件式钢管悬挑脚手架搭设：⑴杆件搭设顺序：按平面布置预留→设置挑杆→纵向水平大横杆→设立斜支撑→布置立杆→扶手水平杆→⋯⋯⑵脚手架搭设在建筑物的第二层，将外架横档（即小横杆）伸入楼层内，再设置挑杆与上一层水平拉杆连接上，并在架底往上设置拉杆，共同承受此一挑架体的重量。⑶扣件螺栓抗扭力矩40N.m以上，但不大于65N.m，扣件抗滑荷载7KN。⑷拉杆不设接头，与楼层预埋件必须有交叉点。⑸立杆纵向间距1.5m，横向间距1.0m，步距1.8m。连墙杆横向每隔三跨，竖向每隔两步布置一根。⑹要注意架体悬挑部分的水平及垂直度，防止架体变形扭转及架体中部下垂和外倾。⑺纵向水平杆设置于小横杆之上，在立杆的内侧，并采用十字扣件与立杆相扣。⑻纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm以上。如采用旋转扣件时，应使用3个扣件对接。纵向水平杆步高1.8m，设4道纵向水平杆。架子的外侧应设1.2m高的防护栏杆，操作层设置18cm高挡脚板。⑼每一主节点处必须设一根横向水平杆，并采用十字扣件扣在立柱上；每一个小横杆处的纵向杆必须使用十字扣件。（10）本方案所采用的主笆脚手板一般铺设两层，上层为防护层，铺设好后四角应用14#的铁丝扎牢。（11）脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆3～5根。斜角与地面成45°～60°的夹角。所有扣件一律采用旋转扣件，并扣在立柱上。（12）脚手架内立杆与建筑物的间距为300mm，故此处应用木板封闭。立面围护采用密目安全网，并用网绳与大横杆绑扎牢固。（13）脚手架在搭设时，应高出施工层1.2m～1.8m。（14）应在脚手架作业层下部设一道水平网防护层，防止作业层有人或物坠落。四、脚手架的验收：⑴架子搭设完毕，在投入使用前，应逐层由工程负责人（项目经理），架子班组和专职安检人员以及有关专业人员一起组织验收时，验收时，必须有主管审批架子施工方案一级的技术和安全部门参加，并填写验收单。⑵验收时，要检查架子所使用的材料、配件、工具是否符合现行国家和部颁标准。A、架子的布置，立杆和大、小横杆间距。B、架子的搭设。C、连墙点是否安全可靠；剪刀撑、斜撑是否符合要求。D、架子的安全防护必须有效；绑扎紧程度应符合要求。E、脚手板铺设应符合要求。五、脚手架的拆除：⑴架子拆除时应划分作业区，周围设围栏或竖立警戒标志地面设有专人指挥，严禁非作业人员入内。⑵拆除的高空作业人员，必须戴安全帽、系安全带、穿软底鞋。⑶拆除顺序遵循由上而下、先搭后拆的原则。即先拆栏杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等，并按一步一清...
