G045线果子沟口至霍尔果斯高速公路2标施工组织设计(DOC115页)VIP专享VIP免费

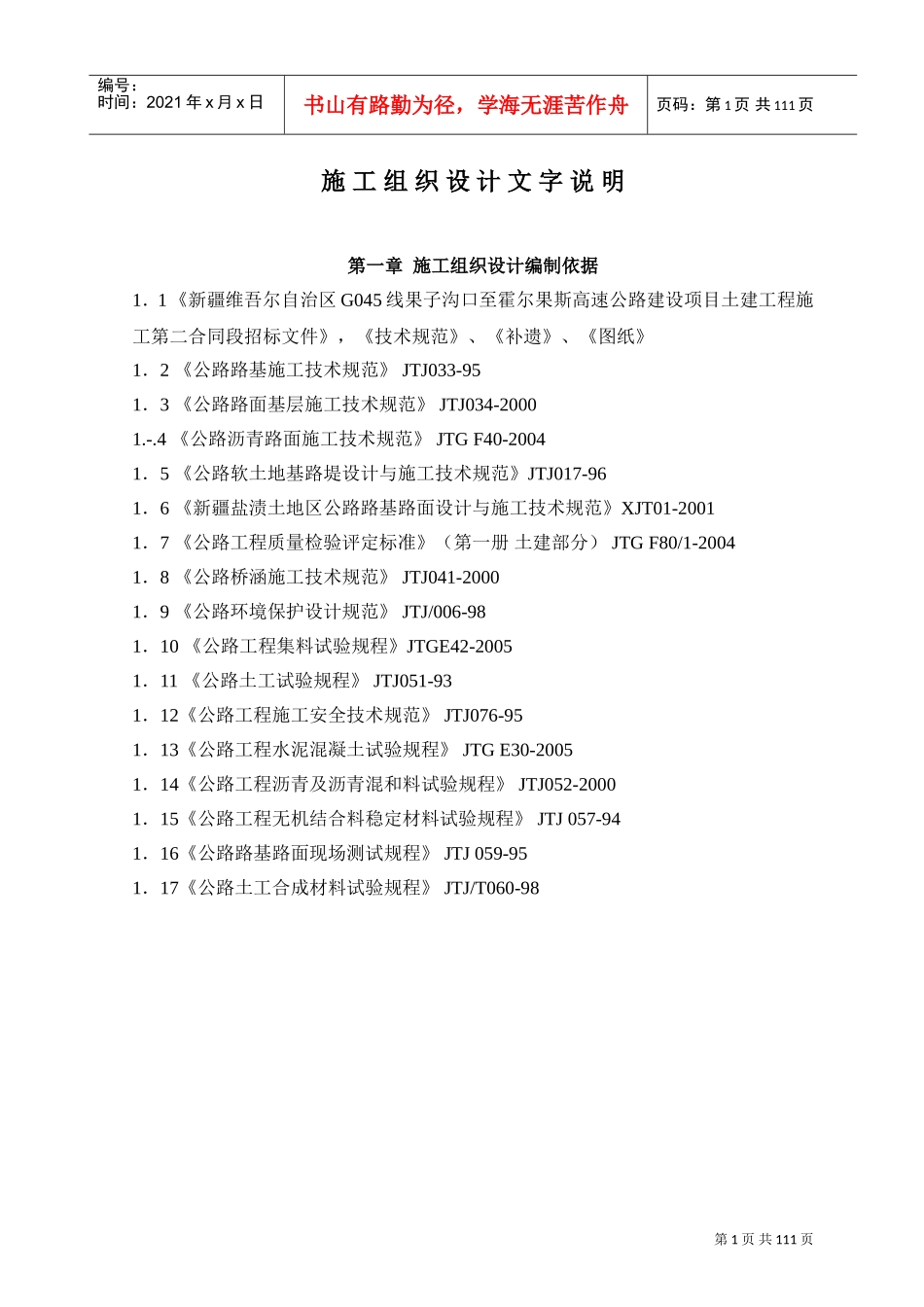

第1页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共111页施工组织设计文字说明第一章施工组织设计编制依据1．1《新疆维吾尔自治区G045线果子沟口至霍尔果斯高速公路建设项目土建工程施工第二合同段招标文件》，《技术规范》、《补遗》、《图纸》1．2《公路路基施工技术规范》JTJ033-951．3《公路路面基层施工技术规范》JTJ034-20001.-.4《公路沥青路面施工技术规范》JTGF40-20041．5《公路软土地基路堤设计与施工技术规范》JTJ017-961．6《新疆盐渍土地区公路路基路面设计与施工技术规范》XJT01-20011．7《公路工程质量检验评定标准》（第一册土建部分）JTGF80/1-20041．8《公路桥涵施工技术规范》JTJ041-20001．9《公路环境保护设计规范》JTJ/006-981．10《公路工程集料试验规程》JTGE42-20051．11《公路土工试验规程》JTJ051-931．12《公路工程施工安全技术规范》JTJ076-951．13《公路工程水泥混凝土试验规程》JTGE30-20051．14《公路工程沥青及沥青混和料试验规程》JTJ052-20001．15《公路工程无机结合料稳定材料试验规程》JTJ057-941．16《公路路基路面现场测试规程》JTJ059-951．17《公路土工合成材料试验规程》JTJ/T060-98第2页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共111页第二章工程概况2.1工程概况G045线果子沟口至霍尔果斯高速公路建设项目土建工程施工第二合同段设计速度为100km/h，起点桩号为k4792+280，终点桩号为k4806+500，全长为15.649km，等级为高速公路，此项工程全线位于伊宁地区霍城县境内，k4792+280～k4798+470.82段整体式路基（双向四车道）宽度为26.0m，路基宽度为26m，中央分隔带宽2.0m，左侧路缘带宽0.75m，行车道宽2×3.75m，硬路肩宽3.0m（包括路缘带宽0.5m），土路肩宽0.75m。左k4798+470.82～左k4806+500段和右k4798+470.82～k4799+900段采用分体式路基，其路基宽度为：13.00m，左侧硬路肩宽1.0m（包括路缘带宽0.5m），行车道宽2×3.75m，右侧硬路肩宽3.0m（包括路缘带宽0.5m），土路肩宽0.75m。本合同段的主要施工内容为路基工程、路面工程和桥梁工程，以及路基防护与排水工程。主线路面结构主要为：4cm厚中粒式沥青混凝土上面层（AC-16C型）6cm厚粗粒式沥青混凝土下面层（AC-25F型）20（30）cm厚5％水泥稳定砂砾基层33（15、30）cm厚天然砂砾底基层2.2沿线自然地理特征此项工程全线位于伊宁地区霍城县境内，地形平坦开阔，起伏较小。本段路线位于伊犁州霍城县境内的伊犁河谷北天山山脉的科古尔琴山下，地处天山山脉的果子沟河、小西沟河、大东河和加尔苏河的冲积、沉积平原上，地势总体由东北向西南方向倾斜，地面坡度为1.0％左右。路线两侧房屋、林带、农田较为密集。2.3水文地质及工程地质特征：路线经过区域的地质构造属天山古生带的地槽褶皱带和山前河流洪积～冲积平原、冲积高阶地被侵蚀切割形式的垄状长岗，地表多为黄土层，其下为砾类土和砂层。本区域的地震基本烈度为Ⅶ度。2.4沿线气候特征：路线所经区域为温带干旱型气候，夏季温和湿润，秋季天高气爽，降温迅速，昼夜温差较大，冬季漫长寒冷，夏季炎热。极端最高气温39.1℃，极端最低气温-41.6，第3页共111页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共111页年平均气温为9℃，主要风向为NW，最大风速19.3m/h，年降雨量为214mm，年蒸发量为1410mm。该区最大冻土深度为1.2m。2.5资源供应情况：1、自采材料供应：材料名称上路桩号距路线距离（m）用途便道情况砂、砾石料场K4794+41010500路面面层、基层、底基层、水泥砼及路基填料有便道需养护砂、砾石料场K4802+1672500路面底基层、水泥砼及路基填料有便道需养护片块石料场K4792+28030980路基防护及桥涵附属工程用料新修碎石料场K4792+28023780沥青砼和高标号砼用料新修工程用水的水源位置为：K4792+486.5，运距为0米；K4795+224，运距为0米；K4798+048，运距为0米；K4801+905，运距为0米；K4804+484，运距为60米；K4805+160，运距为0米；K4794+410，运距为3000米。2、外购材料供应：沥青采用克拉玛依产的沥青；水泥、石灰、木材在当地购...
