06-2 轻钢龙骨石膏罩面板隔墙分项工程质量管理VIP免费

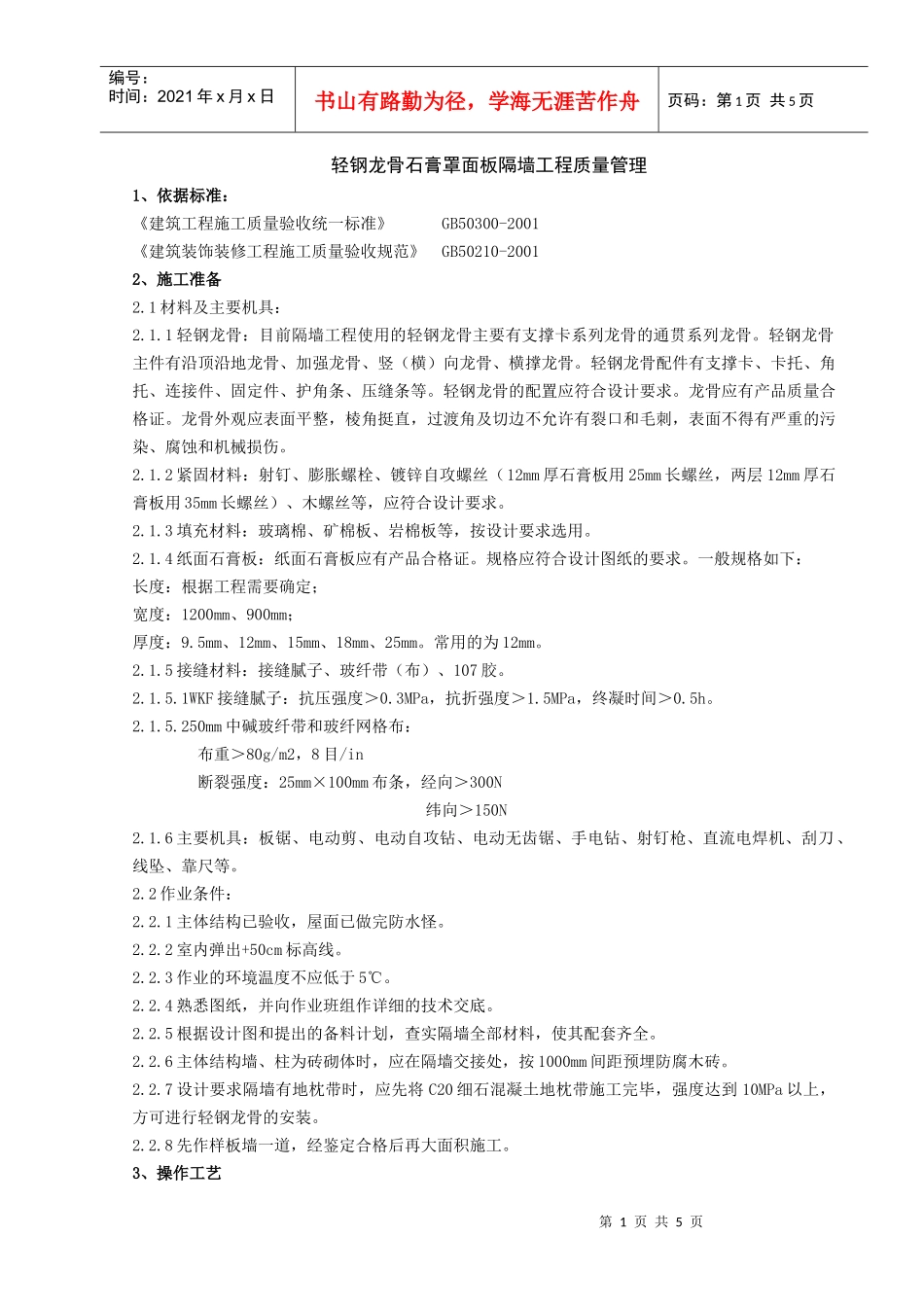

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页轻钢龙骨石膏罩面板隔墙工程质量管理1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20012、施工准备2.1材料及主要机具：2.1.1轻钢龙骨：目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨的通贯系列龙骨。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。2.1.2紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝（12mm厚石膏板用25mm长螺丝，两层12mm厚石膏板用35mm长螺丝）、木螺丝等，应符合设计要求。2.1.3填充材料：玻璃棉、矿棉板、岩棉板等，按设计要求选用。2.1.4纸面石膏板：纸面石膏板应有产品合格证。规格应符合设计图纸的要求。一般规格如下：长度：根据工程需要确定；宽度：1200mm、900mm；厚度：9.5mm、12mm、15mm、18mm、25mm。常用的为12mm。2.1.5接缝材料：接缝腻子、玻纤带（布）、107胶。2.1.5.1WKF接缝腻子：抗压强度＞0.3MPa，抗折强度＞1.5MPa，终凝时间＞0.5h。2.1.5.250mm中碱玻纤带和玻纤网格布：布重＞80g/m2，8目/in断裂强度：25mm×100mm布条，经向＞300N纬向＞150N2.1.6主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。2.2作业条件：2.2.1主体结构已验收，屋面已做完防水怪。2.2.2室内弹出+50cm标高线。2.2.3作业的环境温度不应低于5℃。2.2.4熟悉图纸，并向作业班组作详细的技术交底。2.2.5根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。2.2.6主体结构墙、柱为砖砌体时，应在隔墙交接处，按1000mm间距预埋防腐木砖。2.2.7设计要求隔墙有地枕带时，应先将C20细石混凝土地枕带施工完毕，强度达到10MPa以上，方可进行轻钢龙骨的安装。2.2.8先作样板墙一道，经鉴定合格后再大面积施工。3、操作工艺第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页3.1工艺流程：弹线、分档→做地枕带（设计有要求时）→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装质量→电气铺管安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝及护角处理→质量检查。3.2弹线、分档：在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨、横撑及附加龙骨的位置。3.3作地枕带：当设计有要求时，按设计要求作豆石混凝土地枕带。作地枕带应支模，豆石混凝土应浇捣密实。3.4固定沿顶、沿地龙骨：沿弹线位置固定沿顶、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。3.5固定边框龙骨：沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于1m，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。3.6选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400～600mm，距龙骨两端的距离为20～25mm。3.7安装竖向龙骨应垂直，龙骨间距应按设计要求布置。设计无要求时，其间距可按板宽确定，如板宽为900mm、1200mm时，其间距分别为453mm、603mm。3.8选用通贯系列龙骨时，低于3m的隔断安装一道；3～5m隔断安装两道；5m以上安装三道。3.9罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。3.10门窗或特殊节点处，使用附加龙骨，安装应符合设计要求。3.11对于特殊结构的隔墙龙骨安装（如曲面、斜面隔断等），应符合设计要求。3.12电气铺管、安装附墙设备：按图纸要求预埋管道和附墙设备。要求与龙骨的安装同步进行，或在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙中铺设管线时，应...
