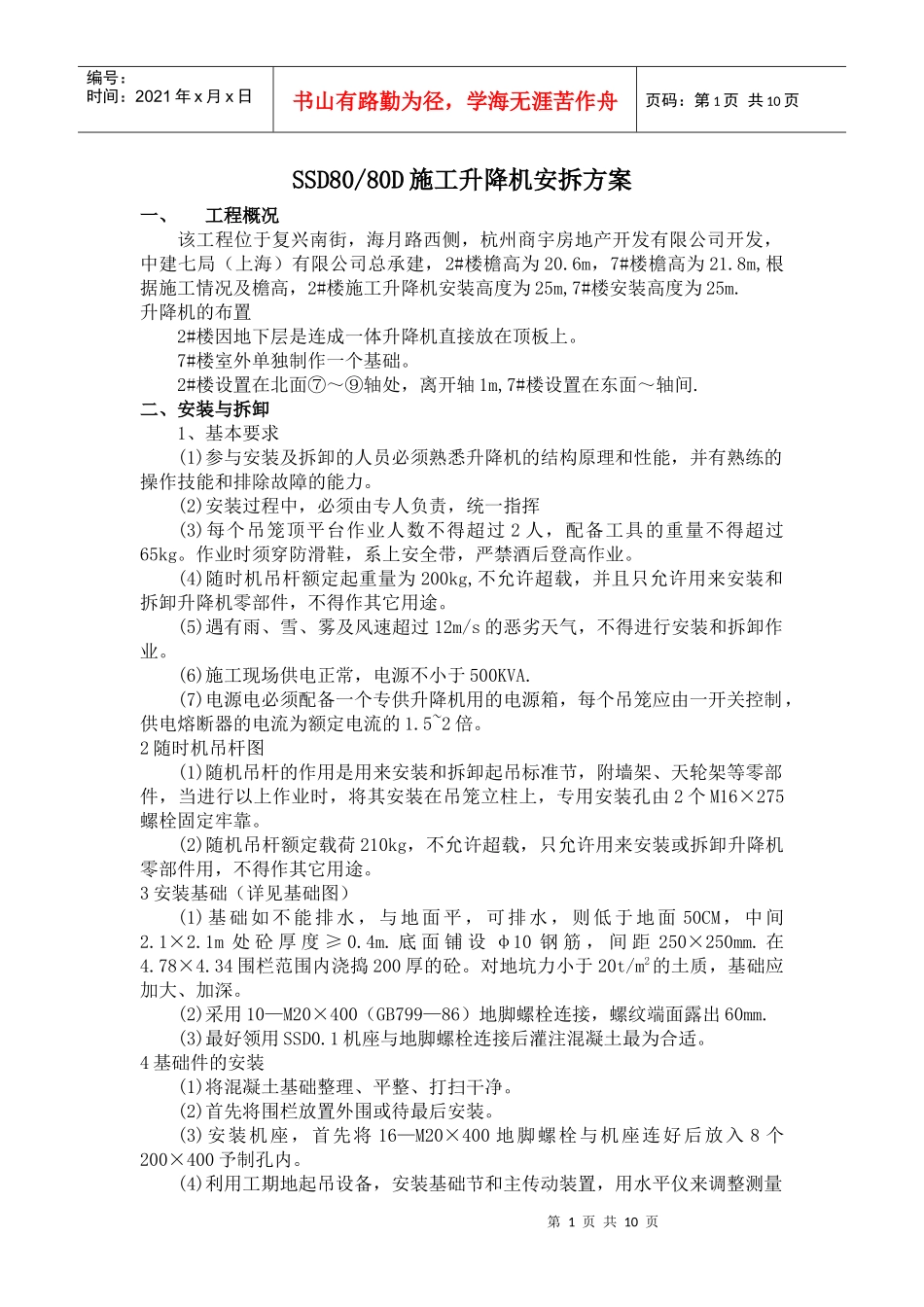

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页SSD80/80D施工升降机安拆方案一、工程概况该工程位于复兴南街，海月路西侧，杭州商宇房地产开发有限公司开发，中建七局（上海）有限公司总承建，2#楼檐高为20.6m，7#楼檐高为21.8m,根据施工情况及檐高，2#楼施工升降机安装高度为25m,7#楼安装高度为25m.升降机的布置2#楼因地下层是连成一体升降机直接放在顶板上。7#楼室外单独制作一个基础。2#楼设置在北面⑦～⑨轴处，离开轴1m,7#楼设置在东面～轴间.二、安装与拆卸1、基本要求(1)参与安装及拆卸的人员必须熟悉升降机的结构原理和性能，并有熟练的操作技能和排除故障的能力。(2)安装过程中，必须由专人负责，统一指挥(3)每个吊笼顶平台作业人数不得超过2人，配备工具的重量不得超过65kg。作业时须穿防滑鞋，系上安全带，严禁酒后登高作业。(4)随时机吊杆额定起重量为200kg,不允许超载，并且只允许用来安装和拆卸升降机零部件，不得作其它用途。(5)遇有雨、雪、雾及风速超过12m/s的恶劣天气，不得进行安装和拆卸作业。(6)施工现场供电正常，电源不小于500KVA.(7)电源电必须配备一个专供升降机用的电源箱，每个吊笼应由一开关控制，供电熔断器的电流为额定电流的1.5~2倍。2随时机吊杆图(1)随机吊杆的作用是用来安装和拆卸起吊标准节，附墙架、天轮架等零部件，当进行以上作业时，将其安装在吊笼立柱上，专用安装孔由2个M16×275螺栓固定牢靠。(2)随机吊杆额定载荷210kg，不允许超载，只允许用来安装或拆卸升降机零部件用，不得作其它用途。3安装基础（详见基础图）(1)基础如不能排水，与地面平，可排水，则低于地面50CM，中间2.1×2.1m处砼厚度≥0.4m.底面铺设φ10钢筋，间距250×250mm.在4.78×4.34围栏范围内浇捣200厚的砼。对地坑力小于20t/m2的土质，基础应加大、加深。(2)采用10—M20×400（GB799—86）地脚螺栓连接，螺纹端面露出60mm.(3)最好领用SSD0.1机座与地脚螺栓连接后灌注混凝土最为合适。4基础件的安装(1)将混凝土基础整理、平整、打扫干净。(2)首先将围栏放置外围或待最后安装。(3)安装机座，首先将16—M20×400地脚螺栓与机座连好后放入8个200×400予制孔内。(4)利用工期地起吊设备，安装基础节和主传动装置，用水平仪来调整测量第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页4角导轨架的导轨面垂直度达到≤1/1000的公差，然后用混凝土填塞予留孔捣实，过48小时后才能将地脚螺栓紧固。(5)将二个对重箱移入基础节两侧将两对导轮装于对重箱两侧，安装时垫高0.6m.导轮要转动灵活，必要时用垫圈调整。5标准节安装(1)如图9将随机吊杆的固定座用2－M16螺栓紧固于吊笼外架的后立柱侧面，然后将吊杆可旋转立柱置于固定座中的定位托板上，同时将2个对开定位圈固定在固定座（槽钢）上使吊杆立柱处于铅直状态并可用手拉动旋转。(2)如图9位置，吊笼停在地面，从卷扬机卷筒引出钢绳，经过F.G.H滑轮未端挂上标准节，用卷扬机将第二节标准节吊起来，安放在基础节上，用M20螺栓连接紧固，紧固扭矩250Nm.用线垂或经纬含仪检查垂直度。用厚0.5或1mm的钢垫片（宽度60mm）塞入二连接框架之间，使机架四角导轨面的倾斜度在高为5米之间内小于5mm.(3)在图9E处固定长1.5米，处径大于90mm的钢管，并挂上一只吊重1T的手拉葫芦。(4)在基础节的中间铺上适当踏板，将葫芦钩牢吊笼底部，用葫芦将吊笼吊起2m高，并用安全钩将吊笼锁定在标准节上，同时手拉葫芦将吊笼拉紧。(5)从H处拉出钢丝绳的未端，挂上并装好第三节标准节。(6)拆去E.A处钢管和葫芦，使钢绳从F进入H，并把安装踏板铺在第二标准节适当位置，让操作人员站好位置接拉标准节对准安装。(7)吊装好第三节标准后，重复7.5.2、7.5.3和7.5.4工序程序，安装好所需安装的标准节。6天滑轮装置的安装(1)同样工作程序进行吊装，首先吊装好天滑轮架（拆下滑轮）(2)然后安装好各天滑轮组。7每吊装二节，需要进行垂直度检查，用0.5或1mm垫片调整，使垂直度误差≤1/1000，同时保证轨道接口处错位小于1mm.(1)安装完15节后，应进行总垂直度检查，使总倾斜率在30mm...
