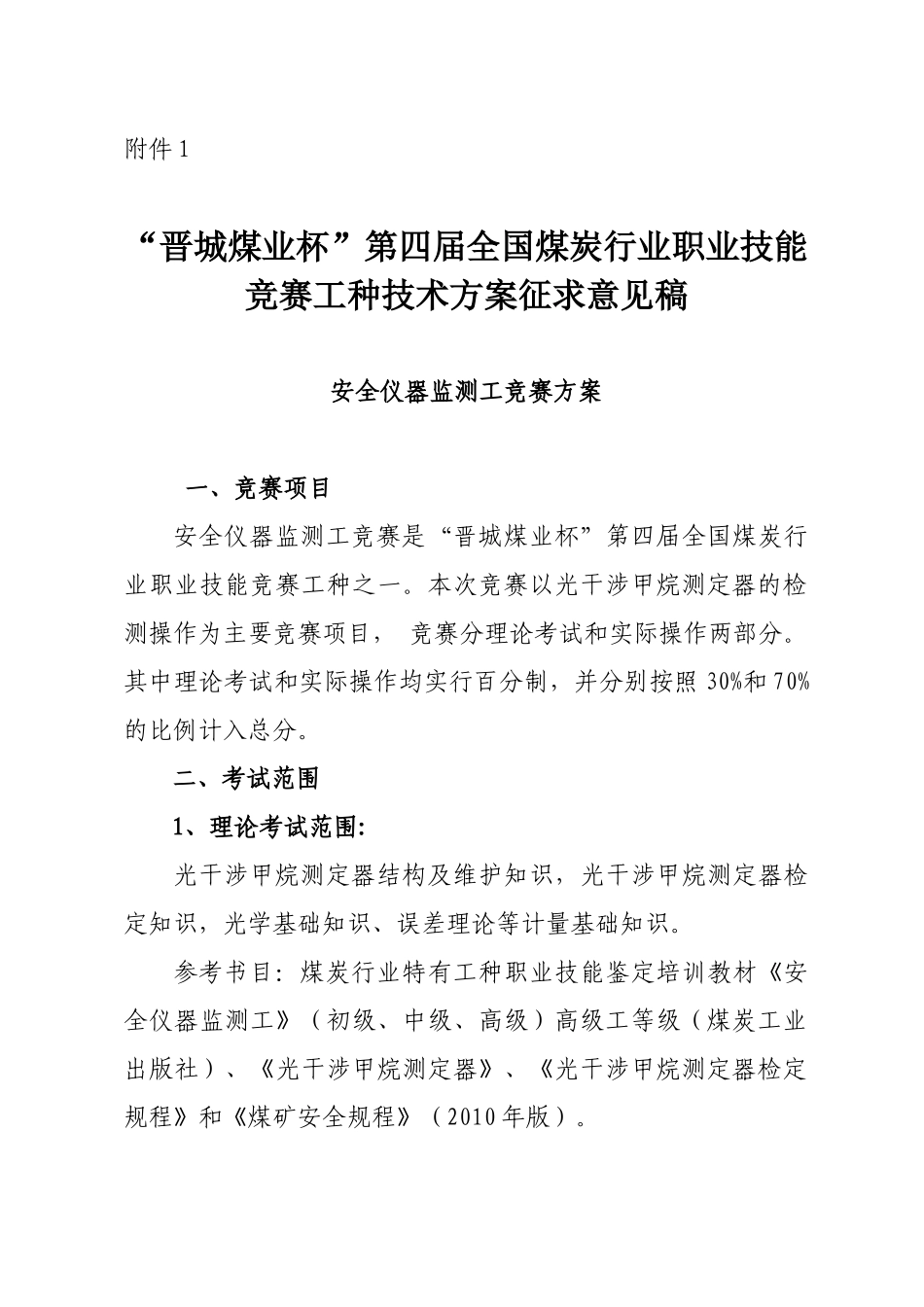

附件1“晋城煤业杯”第四届全国煤炭行业职业技能竞赛工种技术方案征求意见稿安全仪器监测工竞赛方案一、竞赛项目安全仪器监测工竞赛是“晋城煤业杯”第四届全国煤炭行业职业技能竞赛工种之一。本次竞赛以光干涉甲烷测定器的检测操作为主要竞赛项目，竞赛分理论考试和实际操作两部分。其中理论考试和实际操作均实行百分制，并分别按照30%和70%的比例计入总分。二、考试范围1、理论考试范围:光干涉甲烷测定器结构及维护知识，光干涉甲烷测定器检定知识，光学基础知识、误差理论等计量基础知识。参考书目：煤炭行业特有工种职业技能鉴定培训教材《安全仪器监测工》（初级、中级、高级）高级工等级（煤炭工业出版社）、《光干涉甲烷测定器》、《光干涉甲烷测定器检定规程》和《煤矿安全规程》（2010年版）。2、实际操作项目：（1）光干涉甲烷测定器拆卸在规定时间内（15～20分钟）对指定的光干涉甲烷测定器进行拆卸。（2）光干涉甲烷测定器组装在规定时间内（40～50分钟）将拆卸后的光干涉甲烷测定器重新组装成完好仪器。（3）光干涉甲烷测定器校验在规定时间内（40～50分钟）对指定的光干涉甲烷测定器进行校验操作。（4）所需装备名称型号推荐生产厂家光干涉甲烷测定器CJG10A重庆科安电子有限公司光干涉甲烷测定器校验装置JZG-1煤炭科学研究总院重庆研究院秒表操作台仪器配件电子计时钟计算器—2——3—光干涉式甲烷测定器修理工技能竞赛操作内容及评分标准项目操作内容标准分评分标准拆卸1、按照拆解要求将甲烷测定器进行拆解301、零件未按要求分解、每件扣4.5分2、不得损坏和丢失任何零部件2、损坏或丢失一个零件扣1分3、在规定时间内完成拆解3、超出规定时间扣4.5分，其他选手时间得分为T=4.5×（tn-ti）÷（tn-t1）组装1、组装过程中不得损坏零件501、损坏一处扣5分2、各配件连接正确2、连接不正确扣1分3、组装质量符合使用要求3、发现一处质量不符合使用要求扣2分4、在规定时间内完成组装4、超出规定时间扣7.5分，其他选手时间得分为T=7.5×（tn-ti）÷（tn-t1）校验1、按照要求对仪器进行外观、气密性能、示值误差校验201、每少一种扣2分，不符合要求扣1分2、在规定时间内完成校验2、超出规定时间扣3分，其他选手时间得分为T=3×（tn-ti）÷（tn-t1）备注1、对严重违规选手取消比赛资格；2、中途自愿放弃竞赛或确实无法独立完成操作者记零分；3、扣分以扣完小项分为止；4、T=标准分×15%×（tn-ti）÷（tn-t1），T—选手时间得分，tn--选手所用最长时间，ti--选手所用时间，t1--选手所用最短时间；时间以秒计时。—4—光干涉型甲烷测定器检定仪检定规程JJG(煤炭)06—961996-12-26批准1997-05-01实施本规程适用于新制造、使用中和修理后的采用液体压力计原理的光干涉型甲烷测定器检定仪、检定装置（以下简称检定仪）的检定。一概述检定仪主要用于检定测量范围为0～10％CH4的光干涉型甲烷测定器的基本误差和气密性能。检定仪的主体部分是以蒸馏水为工作介质的标准液体压力计，其结构主要有单量限和双量限两种形式。为了使检定仪同时满足基本误差检定和气密性检查的要求，对于单量限检定仪其测量范围应不小于7000Pa，允许基本误差应不大于光干涉型甲烷测定器0～1％CH4测量段允许误差的1/3。对于双量限检定仪，其低量限段允许基本误差应不大于光干涉型甲烷测定器0～1％CH4测量段允许误差的1/3，其高量限段的测量范围应不小于7000Pa。—5—二技术要求1外观检查1.1检定仪铭牌上应有名称、型号、制造计量器具许可证号、制造厂、出厂日期、出厂编号。1.2检定仪零部件应完整，并且相互连接牢固，配合良好。外表不得有影响计量性能的缺陷和损伤。1.3测量玻璃管要求：1.3.1测量玻璃管应光洁透明，不得有影响强度及读数的划痕、气丝、气泡等缺陷。1.3.2测量玻璃管内外径粗细要均匀，不得有弯曲现象。1.3.3测量玻璃管内壁须光滑清洁，液面呈明显的弯月面，与管壁无粘滞现象。1.4标尺刻度线应均匀正直，不得有断线，并与测量玻璃管中心线垂直。1.5标尺每一最小分度值标一短线；每5条刻度线处应标一中线；每10条刻度线处应标一长线，并标出相应的数字。长、中、短三种刻度线的划分应明显，其线...
