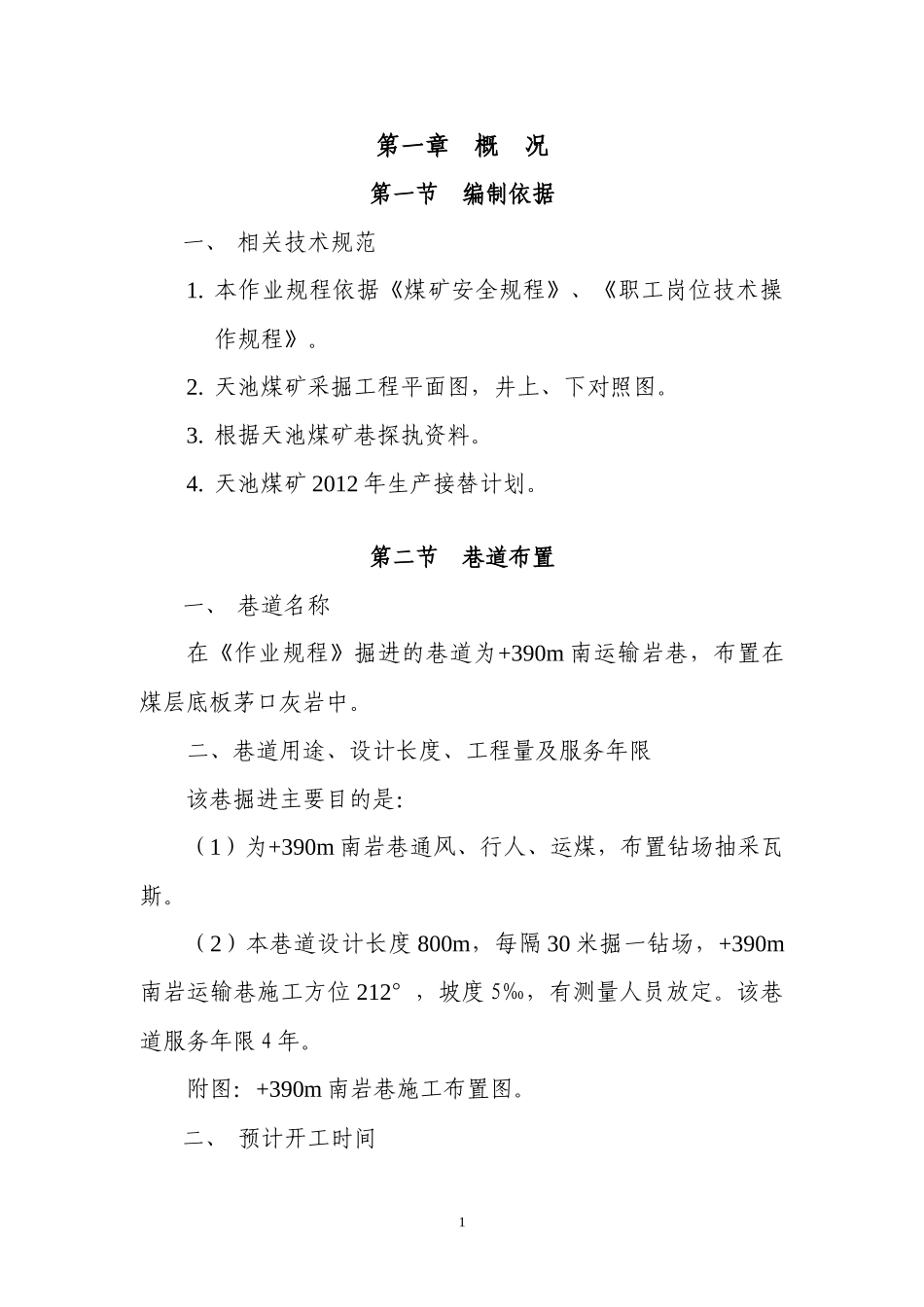

第一章概况第一节编制依据一、相关技术规范1.本作业规程依据《煤矿安全规程》、《职工岗位技术操作规程》。2.天池煤矿采掘工程平面图，井上、下对照图。3.根据天池煤矿巷探执资料。4.天池煤矿2012年生产接替计划。第二节巷道布置一、巷道名称在《作业规程》掘进的巷道为+390m南运输岩巷，布置在煤层底板茅口灰岩中。二、巷道用途、设计长度、工程量及服务年限该巷掘进主要目的是：（1）为+390m南岩巷通风、行人、运煤，布置钻场抽采瓦斯。（2）本巷道设计长度800m，每隔30米掘一钻场，+390m南岩运输巷施工方位212°，坡度5‰，有测量人员放定。该巷道服务年限4年。附图：+390m南岩巷施工布置图。二、预计开工时间1本掘进工作面预计自2012年4月份开工，预计2013年2月份竣工。第二章地面位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况见下表：井上、下对照关系情况表水平、采区+390m南工程名称+390m南运输岩巷地面标高（m）+1000—+1100井下标高（m）+390m地面相对位置及其它地面高低起伏，工作面对应地面无建筑、河流及相关水体。地面主要为山区，巷道掘进对地面无影响。井下对应位置对掘进巷道的影响本掘进巷道在+390m南一采区回风巷向南掘进，以北已掘成巷岩石运输大巷，其上部是正在回采的+540八采区，两巷垂距150米，对掘进无影响邻近采掘情况对掘进巷道的影响相邻北面是已掘成巷岩石运输大巷，南面是未采掘的井田边界，上部是+540运输巷，对掘进巷道无影响。第二节煤（岩）层赋存特征该运输巷布置于茅口组（P1m2）第二段，巷道岩性为茅口灰岩，f=8-10，坚硬岩石。顶部为灰白色厚状石灰岩，厚约219.2m；上中部为深灰色厚层状灰岩，上部为深灰色厚层状灰岩，含燧石结核，并夹有厚约6m细晶灰岩；下部为深灰色厚状灰岩，夹有薄层泥灰岩及钙质泥岩，含燧石。岩层走向为南320西左右，煤岩层倾角一般为75—800左右。煤层特征情况表指标参数备注煤层厚度（m）1.54煤层倾角（0）75—80煤（岩）层硬件度f8—10煤层层理（发育程度）较发育煤层节理（发育程度）不发育自燃发火期（d）自燃绝对瓦斯涌出量（m3/min）6.81煤尘爆炸指数%19.37地温（0C）20属地温正常区围岩类型Ⅳ较稳定围岩煤层底板情况顶板名称岩石类别硬度厚度岩性特征顶板老顶砂岩、砂质泥岩菱铁矿f=81.86易碎裂、受大力、易垮落直接顶泥岩f=4.50.48易碎裂、易垮落伪顶炭质泥岩f=41.14易垮落3底板直接底泥岩f=4.51.52岩性松软、易垮落老底粉砂岩、泥岩f=63.52结构较松散、易碎第三节地质构造根据地质队提供的资料分析，该区域为单斜构造，施工巷道区域地质条件比较简单，属龙王洞背斜西翼，全煤地层为二迭系上统龙潭组（P1L）下部，合煤五层，K1煤层在区内较稳健，属主要可采煤层。因此，在掘进过程中，有可能出现次生小断层。故在掘进时必须注重地质构造的变化情况，特别要注意伴生的小断层将会破坏本区煤、岩煤，造成煤、岩层破碎，必要时采取针对性措施。第四节水文地质一、基本情况根据地质报告及相邻掘进巷道的资料分析，该区域水文地质相对简单，对掘进无大的影响。该掘进面布置于茅口灰岩上段（P1m2），在掘进过程中主要需注意防止岩溶和裂隙水，掘进作业必须严格执行“有疑必探，先探后掘”的探放水原则进行掘进，探放水措施见后面详细介绍。二、预计涌水量根据邻近采区岩巷掘进工作面涌水量情况进行分析，预计该面涌水量为0—2m3/h，主要为巷道局部淋水和裂隙水。4第三章巷道断面及支护第一节巷道断面一、巷道形状根据地质资料，巷道均布置在茅口灰岩内，围岩条件较好，根据经济适用原则，+390m南岩巷设计为圆弧拱断面。二、断面尺寸+390mS岩巷及石门钻场的断面为：掘进断面为S掘=8.3m2，净断面为S净=8.2m2。净宽3米，全高2.9米，强高2米，拱高0.9米，车场净断面11.56㎡，净宽3.9米，全高2.9米强高2米，水沟宽0.5米，深0.4米附图：+390m岩巷断面图第二节支护设计一、支护设计根据矿历年在茅口灰岩中施工掘进的经验，确定采用裸体支护形式，即利用围岩自身的强度对巷道空间进行支护，不采用其它支护方式。二、设计方法1、根据目前掌握的地质资料，结合我矿已施工区域巷道的经验...
