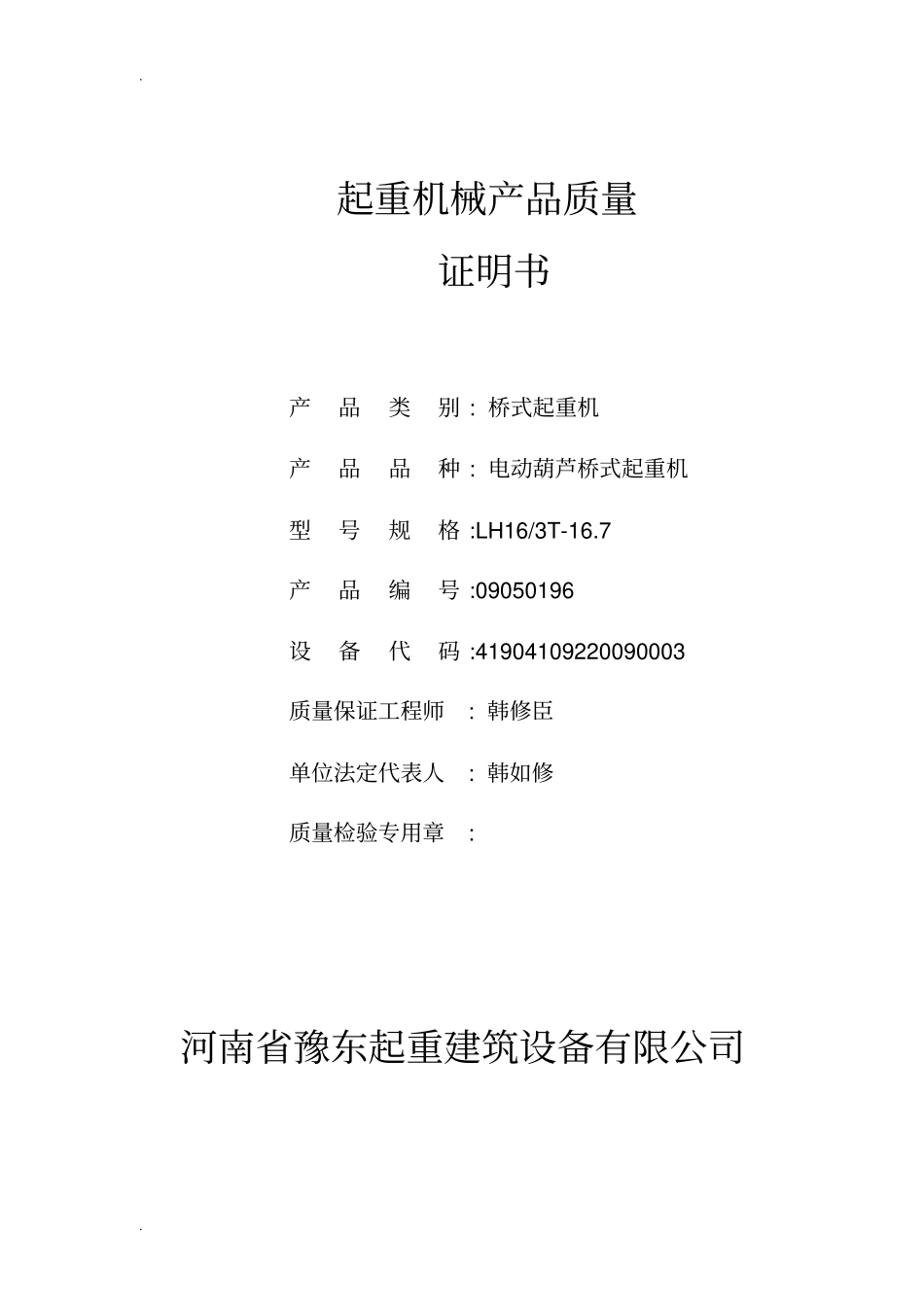

..起重机械产品质量证明书产品类别:桥式起重机产品品种:电动葫芦桥式起重机型号规格:LH16/3T-16.7产品编号:09050196设备代码:41904109220090003质量保证工程师:韩修臣单位法定代表人:韩如修质量检验专用章:河南省豫东起重建筑设备有限公司..起重机械产品合格证制造单位:河南省豫东起重建筑设备有限公司制造地址:河南省新乡市长垣县位庄工业园区制造许可证编号:TS2441092-2010产品类别:桥式起重机产品品种:电动葫芦桥式起重机型号规格:LH16/3T-16.7产品编号:09050196设备代码:41904109220090004合同编号:09050196制造完成日期:2009年06月本起重机械产品经质量检验,符合《起重机械安全技术监察规程一桥式起重机》、设计文件和相关标准的要求。质量检验员:麻永静、陶洁检验部门负责人:马静质量检验专用章:河南省豫东起重建筑设备有限公司..一.品技术特性(一)桥式起重机(除架桥机)主要参数和用途额定起重量16/3t跨度16.7m整机工作级别A3起升高度12m大车基距3.7m小车轨距1.3m下降深度/m主钩左右极限位/mm最大轮压129kN整机重量11.4t防爆等级/整机功率17.6kW用途主要结构型式主体结构型式箱形梁防爆型式/操纵方式地操吊具型式吊钩工作机构主要特性起升机构起升速度倍率2电机型号/数量速度3.5m/min功率13KW相应最大起重量20制动器型号/数量工作级别M3制动力矩kN·m减速器型号传动比卷筒直径定滑轮直径/mm钢丝绳型号大/小车轮直径mm..大车行走机构速度20m/min功率1.5kW1380m/min工作级别M5制动器型号/数量台电机型号/数量ZDY131-42台制动力矩/kN·m减速器型号LD(A)20m/min传动比20m/min大车车轮踏面直径适应轨道/主要参数和用途小车运行机构速度20m/min功率/转速1.5kW工作级别A5制动器型号/数量台电机型号/数量制动力矩/kN·m减速器型号LD(A)20m/min传动比20m/min小车车轮踏面直径小车轨道24Kg适用工作环境电源电压380V风压非工作风压/Pa频率50Hz工作风压/Pa环境温度-25～40℃吊钩部位辐射温度/℃依据标准设计标准GB3811-83整机制造标准JB/T3695-94备注:..二、主要受力结构材料序号主要受力结构件材料基本情况结构件名称结构件号材料标准号材料牌号材料规格材料制造单位材料标志制造日期备注1上盖板/Q/HG005-2004Q235B10邯钢集团/09.62下盖板/09.8Q235B8河北首钢/09.63腹板/Q/HG005-2004Q235B6邯钢集团/09.64腹板/Q/HG005-2004Q235B6邯钢集团/09.65序号材料化学成分CMnSiPS10.1500.4100.2100.0170.034215351700900530.1200.3400.1400.0130.00740.1200.3400.1400.0130.00756序号材料力学性能弯曲试验抗拉强度Rm(N/mm2)屈服强度Re(N/mm2)断后伸长率A(%)冲击试验温度(℃)冲击吸收功(J)141528537//d=1.5a合格243030035.5/343534030///44353403056..三、主要零部件序号零部件名称零部件号型号规格制造单位制造日期产品编号备注1电机ZD151-4南京总厂//起升2电机ZDY122-4南京总厂//小车3吊钩5T新乡市远力起重设备有限公司11.12/4钢丝绳φ15南通博旺11.7/5减速器LD(A)20卫华集团11.12/2台6缓冲器聚氨脂缓冲器昌乐县东田聚胺脂厂11.11/7891011121314151617..三、安全保护装置序号装置名称装置号型号规格制造单位制造日期产品编号型式试验合格证号备注1行程开关LX10-12浙江正泰11.112缓冲器聚氨脂缓冲器昌乐县东田聚胺脂厂11．113超载限制器BCQ-GL-5T蚌埠高灵传感系统工程有限有公司11．12TX4000-16-10-00495注：（1）如果与原设计不一致，发生代用，应当在备注栏中注明“代用”；（2）附型式试验证明、外购件产品合格证明（复印件）。..五、出厂检验报告（一）整体检查序号检验项目及其内容检验结果检验结论备注1起重量标志和安全警示标志符合合格2材料主要受力结构件材料符合合格3绝缘防磁等材料//4焊接质量焊缝外观符合合格5焊接无损检测符合合格6主要受力结构件符合合格7工作机构符合合格8操作机构符合合格9主要零部件钢丝绳及其固定符合合格10吊具符合合格11滑轮符合合格12高强度螺栓副符合合格13摩擦部件润滑装置符合合格14线路、管路符合合格15液压、气动系统//16走台和栏杆符合合格17司机室//18电气和控制系统防护等级IP54合格19遥控装置//20导线、电缆符合合格21电气保护符合合格22电源进线...
