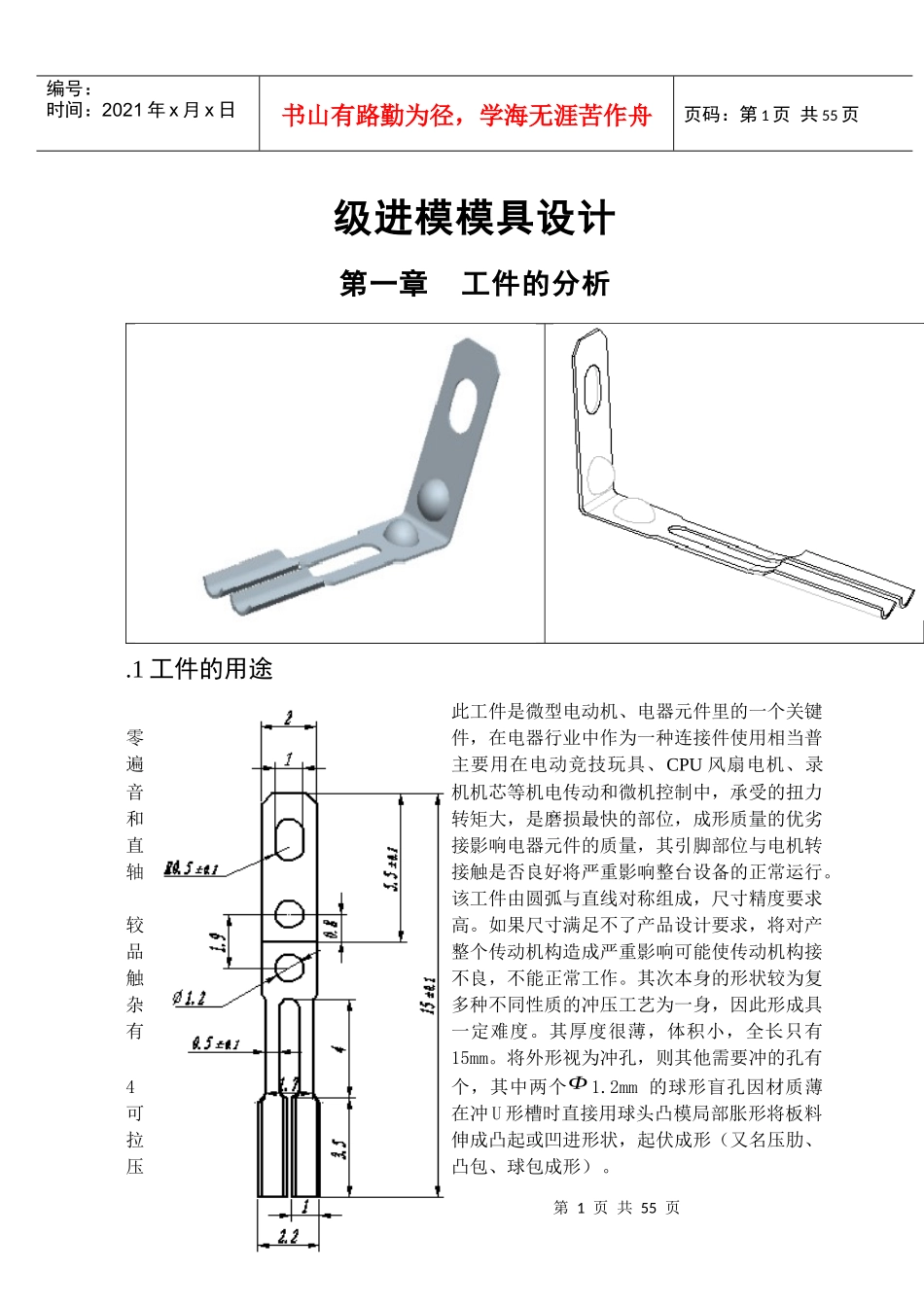

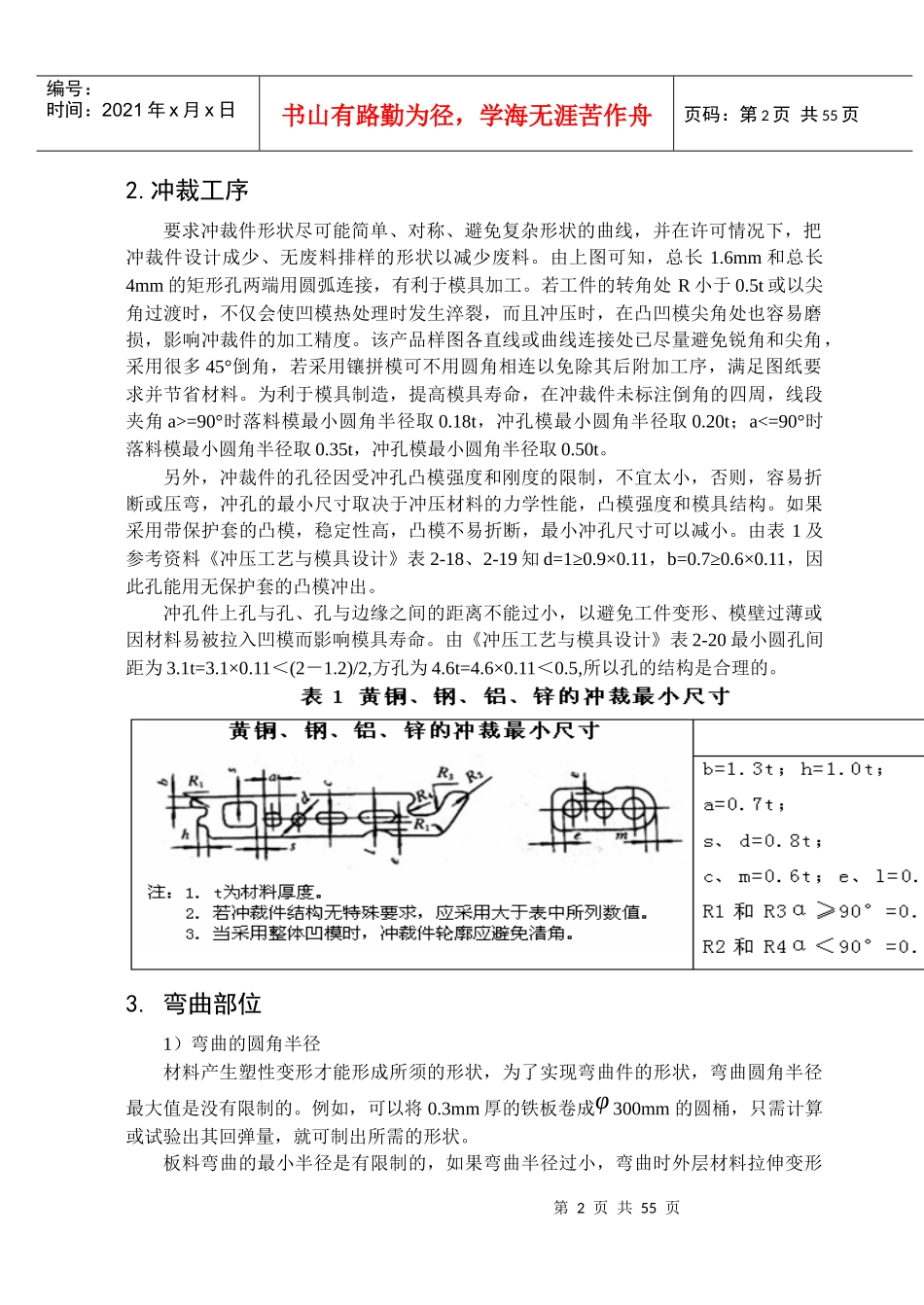

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页级进模模具设计第一章工件的分析.1工件的用途此工件是微型电动机、电器元件里的一个关键零件，在电器行业中作为一种连接件使用相当普遍，主要用在电动竞技玩具、CPU风扇电机、录音机机芯等机电传动和微机控制中，承受的扭力和转矩大，是磨损最快的部位，成形质量的优劣直接影响电器元件的质量，其引脚部位与电机转轴接触是否良好将严重影响整台设备的正常运行。该工件由圆弧与直线对称组成，尺寸精度要求较高。如果尺寸满足不了产品设计要求，将对产品整个传动机构造成严重影响可能使传动机构接触不良，不能正常工作。其次本身的形状较为复杂，多种不同性质的冲压工艺为一身，因此形成具有一定难度。其厚度很薄，体积小，全长只有15mm。将外形视为冲孔，则其他需要冲的孔有4个，其中两个Φ1.2mm的球形盲孔因材质薄可在冲U形槽时直接用球头凸模局部胀形将板料拉伸成凸起或凹进形状，起伏成形（又名压肋、压凸包、球包成形）。第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页2.冲裁工序要求冲裁件形状尽可能简单、对称、避免复杂形状的曲线，并在许可情况下，把冲裁件设计成少、无废料排样的形状以减少废料。由上图可知，总长1.6mm和总长4mm的矩形孔两端用圆弧连接，有利于模具加工。若工件的转角处R小于0.5t或以尖角过渡时，不仅会使凹模热处理时发生淬裂，而且冲压时，在凸凹模尖角处也容易磨损，影响冲裁件的加工精度。该产品样图各直线或曲线连接处已尽量避免锐角和尖角，采用很多45°倒角，若采用镶拼模可不用圆角相连以免除其后附加工序，满足图纸要求并节省材料。为利于模具制造，提高模具寿命，在冲裁件未标注倒角的四周，线段夹角a>=90°时落料模最小圆角半径取0.18t，冲孔模最小圆角半径取0.20t；a<=90°时落料模最小圆角半径取0.35t，冲孔模最小圆角半径取0.50t。另外，冲裁件的孔径因受冲孔凸模强度和刚度的限制，不宜太小，否则，容易折断或压弯，冲孔的最小尺寸取决于冲压材料的力学性能，凸模强度和模具结构。如果采用带保护套的凸模，稳定性高，凸模不易折断，最小冲孔尺寸可以减小。由表1及参考资料《冲压工艺与模具设计》表2-18、2-19知d=1≥0.9×0.11，b=0.7≥0.6×0.11，因此孔能用无保护套的凸模冲出。冲孔件上孔与孔、孔与边缘之间的距离不能过小，以避免工件变形、模壁过薄或因材料易被拉入凹模而影响模具寿命。由《冲压工艺与模具设计》表2-20最小圆孔间距为3.1t=3.1×0.11＜(2－1.2)/2,方孔为4.6t=4.6×0.11＜0.5,所以孔的结构是合理的。3.弯曲部位1）弯曲的圆角半径材料产生塑性变形才能形成所须的形状，为了实现弯曲件的形状，弯曲圆角半径最大值是没有限制的。例如，可以将0.3mm厚的铁板卷成φ300mm的圆桶，只需计算或试验出其回弹量，就可制出所需的形状。板料弯曲的最小半径是有限制的，如果弯曲半径过小，弯曲时外层材料拉伸变形第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页量过大，而使拉应力达到或超过抗拉强度δb,则板料外层将出现断裂，至使工件报废。因此，板料弯曲存在一个最小圆角半径允许值，板料弯曲圆角半径不应小于此值。最小弯曲半径值可按下表2选用。当弯曲件有特殊要求，其圆角半径必须小于最小弯曲圆角半径时，可设法提高材料的塑性，例如将材料退火或再加热状态下弯曲。在冲压工艺安排和模具设计上也可采取一些方法，如厚板弯曲时要求半径小，可采用预先开槽或压槽的方法，使弯曲部位的板料变薄，能防止弯曲部位开裂，如《冲模设计应用实例》图3-4所示。2）板料的纤维方向与弯曲线夹角表1列出了弯曲线与纤维线之间的角度关系。用于冷冲压的材料大都属于轧制板材，轧制的板材在弯曲时各方向的性能是有差别的，纤维纹的方向就是轧制的方向。对于卷料或长的板料，纤维线与长边方向平行。作为弯曲用的板料，材料沿纤维方向塑性姣好，所以弯曲线最好与纤维线垂直。这样，弯曲时不易开裂，如图3-5所示。如果在同一零件上具有不同方向的弯曲，在...
