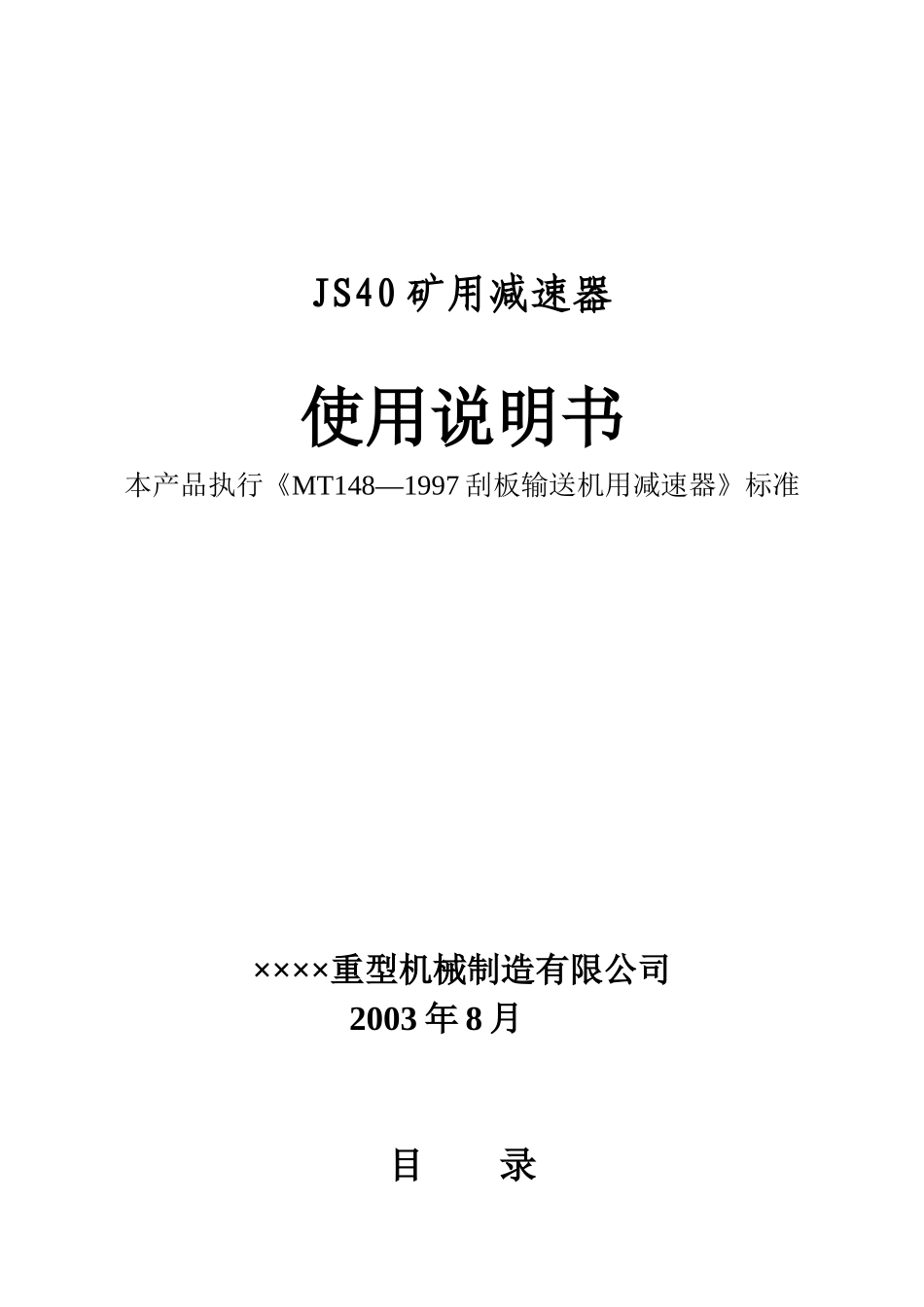

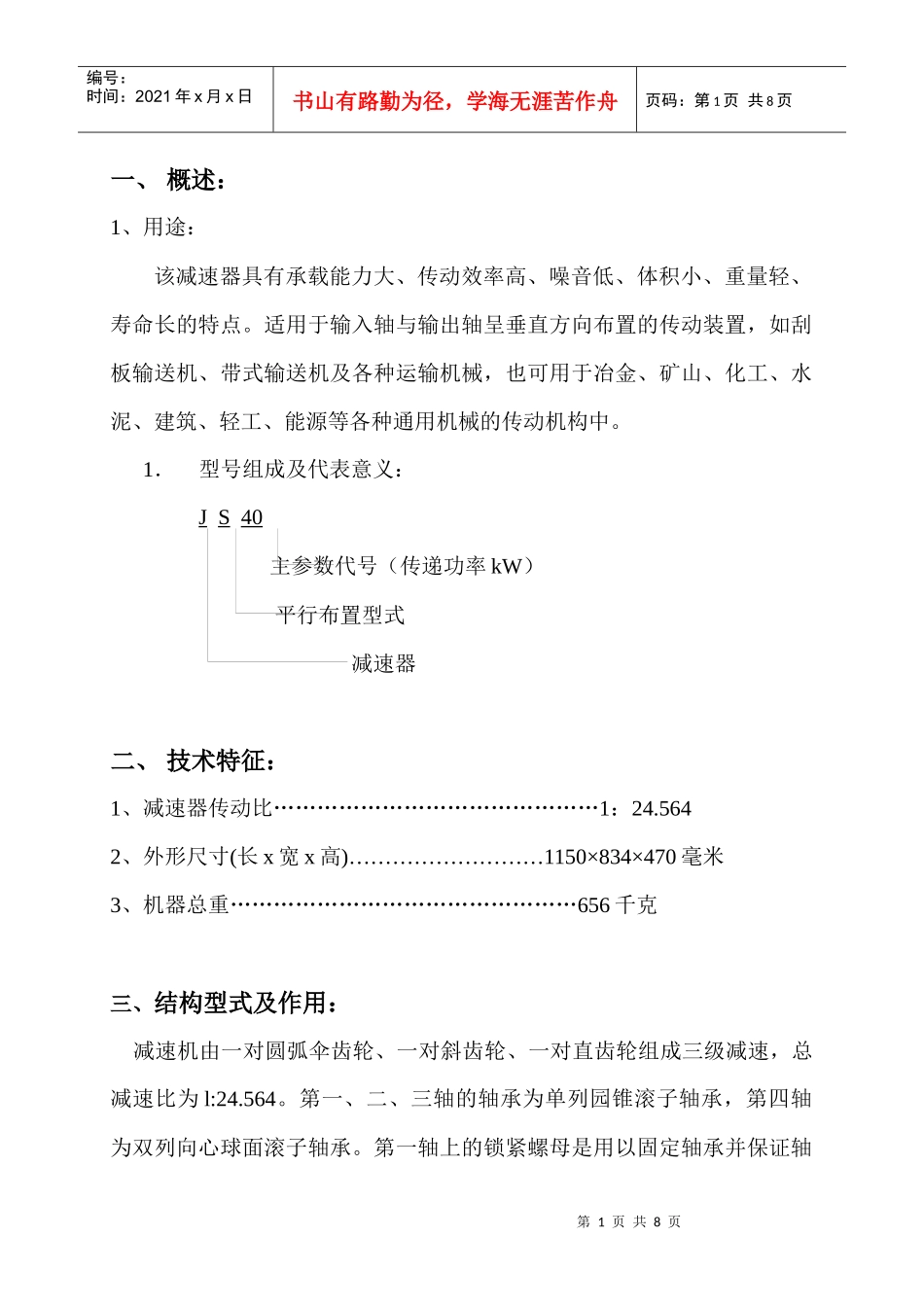

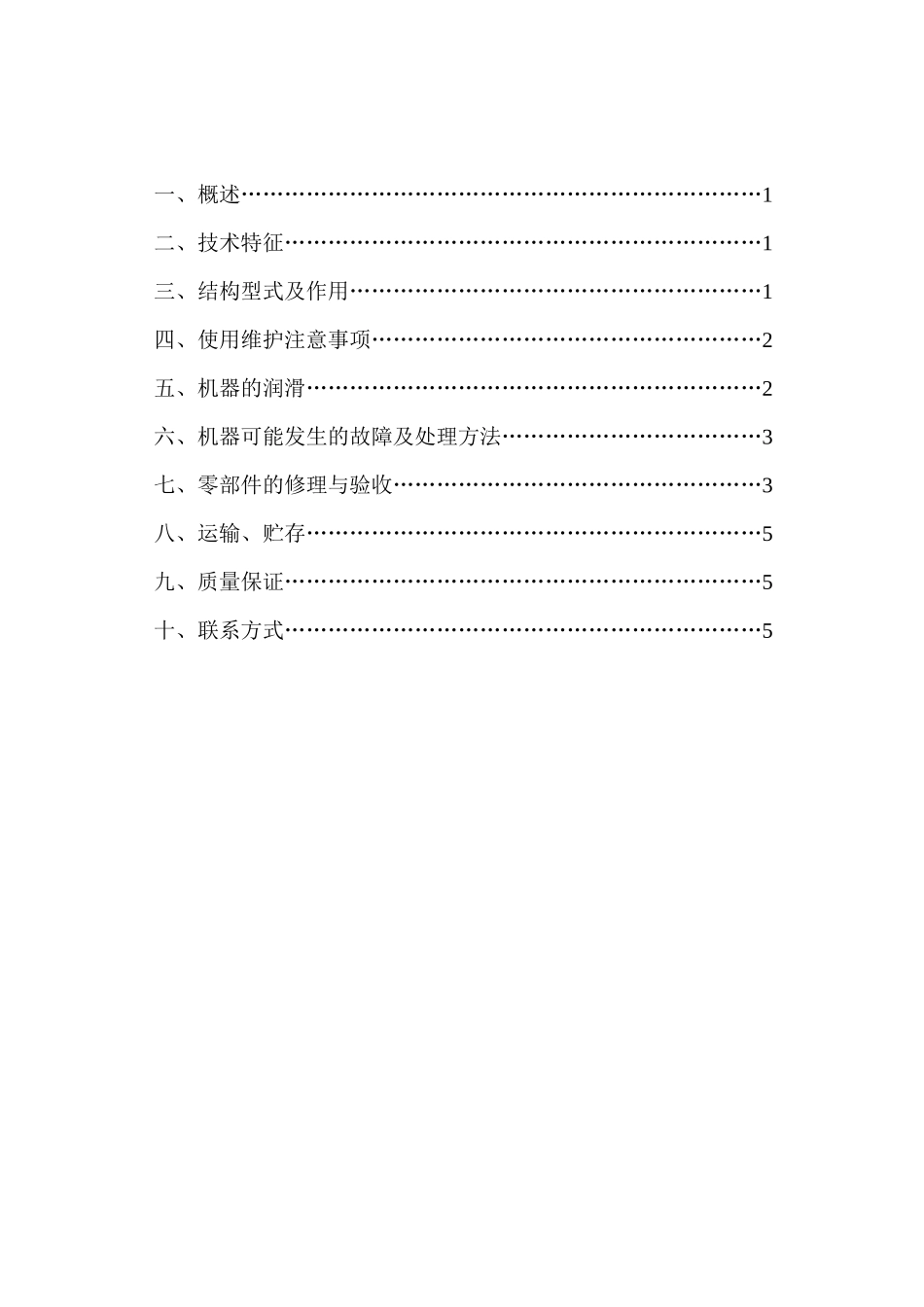

JS40矿用减速器使用说明书本产品执行《MT148—1997刮板输送机用减速器》标准××××重型机械制造有限公司2003年8月目录一、概述………………………………………………………………1二、技术特征…………………………………………………………1三、结构型式及作用…………………………………………………1四、使用维护注意事项………………………………………………2五、机器的润滑………………………………………………………2六、机器可能发生的故障及处理方法………………………………3七、零部件的修理与验收……………………………………………3八、运输、贮存………………………………………………………5九、质量保证…………………………………………………………5十、联系方式…………………………………………………………5第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页一、概述:1、用途:该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。适用于输入轴与输出轴呈垂直方向布置的传动装置,如刮板输送机、带式输送机及各种运输机械,也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。1.型号组成及代表意义:JS40主参数代号(传递功率kW)平行布置型式减速器二、技术特征:1、减速器传动比………………………………………1:24.5642、外形尺寸(长x宽x高)………………………1150×834×470毫米3、机器总重…………………………………………656千克三、结构型式及作用:减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速,总减速比为l:24.564。第一、二、三轴的轴承为单列园锥滚子轴承,第四轴为双列向心球面滚子轴承。第一轴上的锁紧螺母是用以固定轴承并保证轴第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页承轴向游隙量为0.05~0.1毫米,第二、三、四轴承轴向游隙量是用调整垫保证,其中二、三轴轴承轴向游隙量为0.08~0.15毫米,四轴轴承轴向游隙量为0.06~0.15毫米。在组装时,园弧伞齿轮的轴向位置要进行适当调整,以保证啮合侧隙和接触斑点,轴园弧伞齿轮的轴向位移通过调整螺母调整,大圆弧伞齿轮通过调整垫调整轴向位置。以达到较好的啮合精度,调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米,接触斑点沿齿长和齿高方向不小于50%。减速器内注入150号工业齿轮油,注入量为浸入大园弧伞齿轮的1/3,以保证各部位得到充足的润滑。四、使用维护注意事项:1、每班检查减速器各连接螺栓有无松动现象,发现松动应及时拧紧。2、要经常注意减速器的工作情况,如发现有异常噪音、温升过高或各密封面渗漏现象时,应及时处理;油温不得超过80℃;齿轮齿面不得有明显磨损、点蚀;在检修时各部位应按规定的间隙调整合适。五、机器的润滑:序号部件名称润滑部位注油点数润滑油牌号备注1减速器整机轴承、齿轮注入箱内150号工业齿轮油检修注油2减速器第一轴轴承1钙钠基润滑脂ZGN-2每月注油一次第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页六、可能发生的故障及处理方法:序号故障原因预防及处理方法1减速器运转声音不正常。齿轮啮合不好调整啮合间隙。2轴承或齿轮较严重磨损;轴承轴向游隙量过大更换磨损的齿轮或调整轴承好轴承的轴向游隙量。七、减速器零部件的修理和验收:检修减速器时,对磨损严重的齿轮、损坏的密封胶圈、轴承等零件应更换,松动的键要重配,装时注意以下几点:(1)、上下箱体的加工结合面应修整,去掉脏物清理干净,合箱后口面间隙不得大于0.0lmm。(2)、安装轴承:用油将轴承加热到90℃~110℃后装到轴上,第一、二、三、四轴按位置要求装成部件后装入箱休内,各级轴按图纸的规定把下箱体各级轴承盖装好进行调整问隙。(3)、齿轮接触区和齿侧间隙的调整:在组装减速器时,调整接触区和齿侧间隙是一项比较细致的工作,调整时应该按规定调整,认真负责,一丝不苟,才能保证齿轮正确的啮合,第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤...
