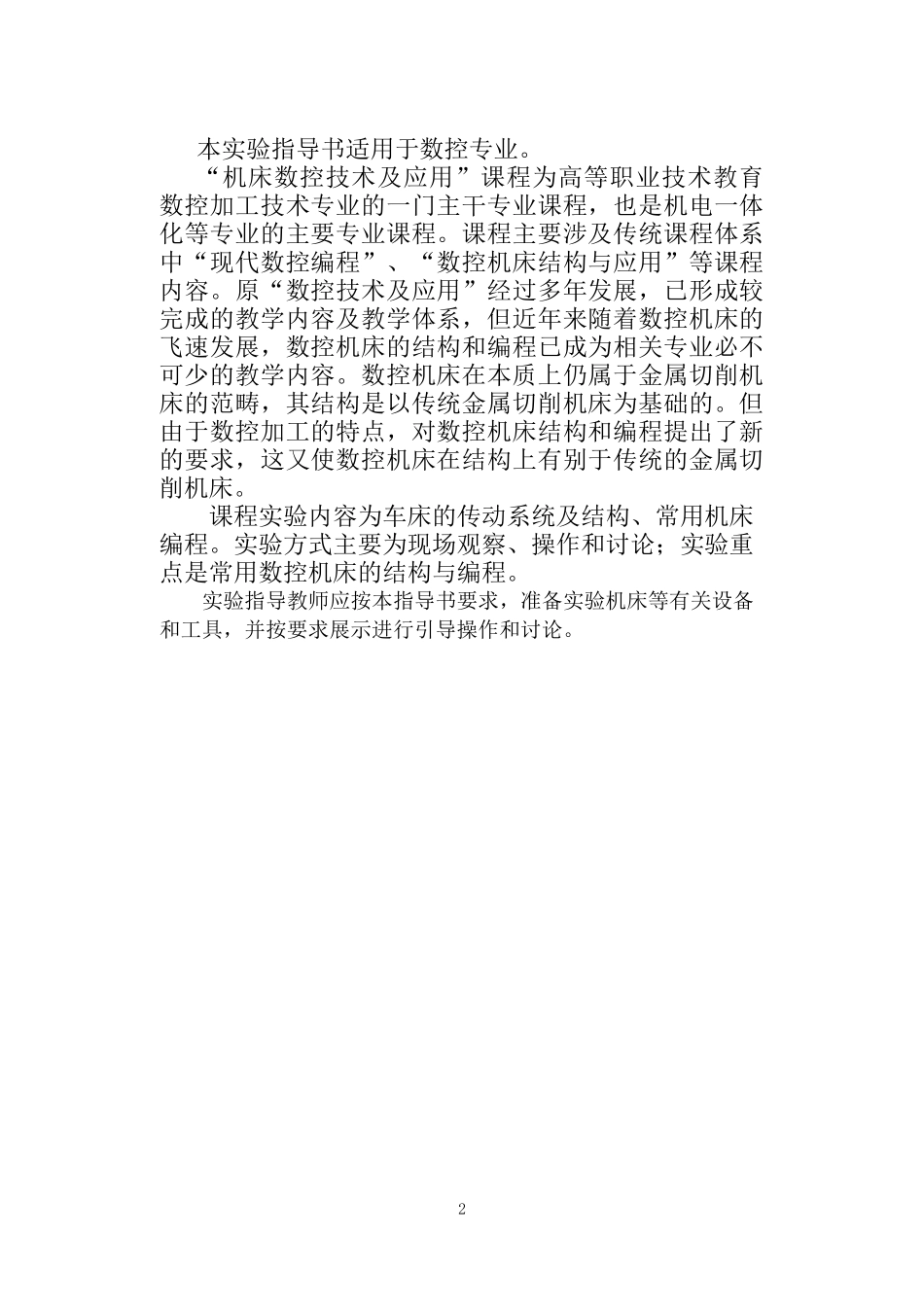

《机床数控技术及应用》实验指导书主编漆军广东机电职业技术学院前言1本实验指导书适用于数控专业。“机床数控技术及应用”课程为高等职业技术教育数控加工技术专业的一门主干专业课程，也是机电一体化等专业的主要专业课程。课程主要涉及传统课程体系中“现代数控编程”、“数控机床结构与应用”等课程内容。原“数控技术及应用”经过多年发展，已形成较完成的教学内容及教学体系，但近年来随着数控机床的飞速发展，数控机床的结构和编程已成为相关专业必不可少的教学内容。数控机床在本质上仍属于金属切削机床的范畴，其结构是以传统金属切削机床为基础的。但由于数控加工的特点，对数控机床结构和编程提出了新的要求，这又使数控机床在结构上有别于传统的金属切削机床。课程实验内容为车床的传动系统及结构、常用机床编程。实验方式主要为现场观察、操作和讨论；实验重点是常用数控机床的结构与编程。实验指导教师应按本指导书要求，准备实验机床等有关设备和工具，并按要求展示进行引导操作和讨论。2目录实验项目1数控机床参观实验…………………………………4实验项目2数控铣床的操作与加工实验………………………9实验项目3数控铣床的操作与加工实验……………………..15实验项目4数控铣床的编程实验（1）……………………….22实验项目5数控铣床的编程实验（2）……………………….28实验项目6数控铣床的编程实验（3）……………………….28实验项目7数控铣床的编程实验（4）……………………….28实验项目8加工中心的操作与加工实验……………………..44实验项目9数控机床的刀库及换刀机构……………………..50实验项目10数控系统的原理及组成…………………………..55实验项目11数控系统的原理及组成………………………….6034第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页实验项目1数控机床参观实验一、项目编号：二、实验课时：2三、主要内容及目的1．实验内容参观各类数控机床，了解数控机床的组成、基本结构、基本运动、加工对象及其用途、传动系统、控制系统、装夹以及刀具系统、加工过程。并注意数控机床与普通机床的区别。2．实验目的(1)了解数控机床的组成、基本结构。(2)了解数控机床的基本运动、加工对象及其用途。(3)了解数控机床的传动系统。(4)了解数控机床的控制系统。(5)了解数控机床的装夹以及刀具系统。(6)了解数控机床的加工过程。四、技术标准及要求(1)注意同类机床不同数控系统的区别。(2)注意不同类数控机床数控系统的区别。(3)能够理解加工中心的结构及加工过程。第6页共65页第5页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共65页五、实验场地与器材(1)数控车床（广州数控，华中数控）。(2)数控铣床（SIEMENS数控，北京FANUC数控，广州数控）。(3)加工中心（SIEMENS）。(4)数控电火花成型机。(5)数控电火花线切割机。六、操作步骤及工作要点1．数控车床(1)数控车床的机械结构，装夹机构，换刀装置，冷却系统。(2)数控车床的主轴传动系统和进给传动系统。(3)数控车床的数控系统（广州数控，华中数控）。2．数控铣床(1)数控铣床的机械结构，装夹机构，换刀装置，冷却系统。(2)数控铣床的主轴传动系统和进给传动系统。(3)数控铣床的数控系统（SIEMENS,FANUC，广州数控）。3．加工中心(1)加工中心的机械结构，装夹机构，自动换刀装置，冷却系统、自动清洗系统、自动排屑系统、刀库。(2)加工的主轴传动系统和进给传动系统。(3)加工的数控系统（SIEMENS）。4．数控电火花线切割机床(选择参观)(1)数控电火花线切割机床的机械结构，装夹机构，冷却系统。(2)数控电火花线切割机床的传动系统。第7页共65页第6页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共65页(3)数控电火花线切割机床的数控系统。七、注意事项(1)注意安全，请勿乱动机床。(2)参观时请勿用手去触摸正在加工过程中的工件或机床。(3)不得穿拖鞋进入实训室现场。八、考核要求(1)参观实验考勤情况占实验成绩30%。(2)实验报告占实验成绩70%。(3)本实验报告中实验结果及分析栏填写参观心得...
