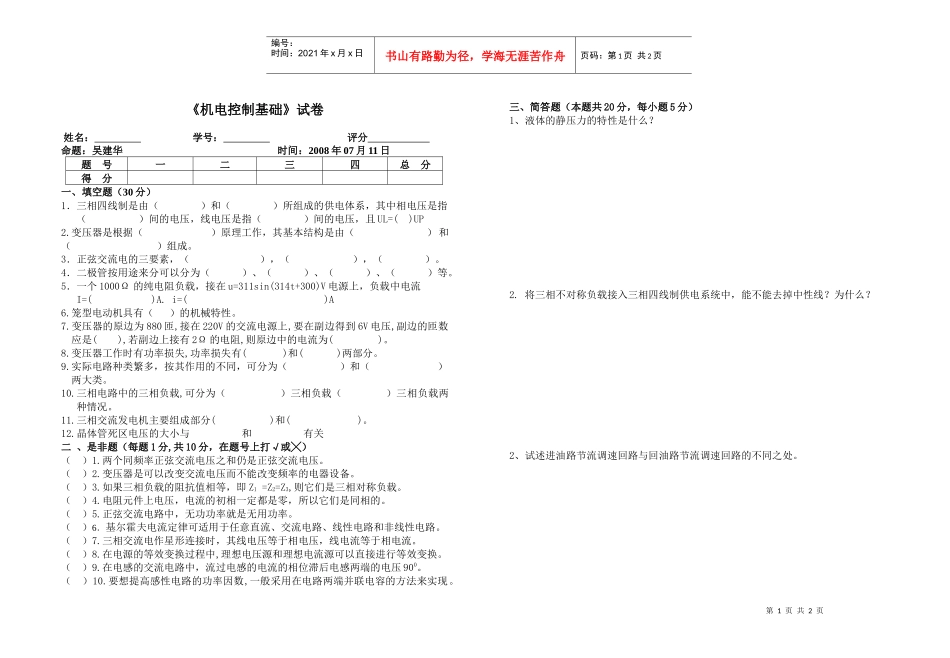

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页《机电控制基础》试卷姓名：学号：评分命题：吴建华时间：2008年07月11日题号一二三四总分得分一、填空题（30分）1．三相四线制是由（）和（）所组成的供电体系，其中相电压是指（）间的电压，线电压是指（）间的电压，且UL=()UP2.变压器是根据（）原理工作，其基本结构是由（）和（）组成。3．正弦交流电的三要素，（），（），（）。4．二极管按用途来分可以分为（）、（）、（）、（）等。5．一个1000Ω的纯电阻负载，接在u=311sin(314t+300)V电源上，负载中电流I=()A.i=()A6.笼型电动机具有（）的机械特性。7.变压器的原边为880匝,接在220V的交流电源上,要在副边得到6V电压,副边的匝数应是(),若副边上接有2Ω的电阻,则原边中的电流为()。8.变压器工作时有功率损失,功率损失有()和()两部分。9.实际电路种类繁多，按其作用的不同，可分为（）和（）两大类。10.三相电路中的三相负载,可分为（）三相负载（）三相负载两种情况。11.三相交流发电机主要组成部分()和()。12.晶体管死区电压的大小与和有关二、是非题（每题1分,共10分，在题号上打√或╳）（）1.两个同频率正弦交流电压之和仍是正弦交流电压。（）2.变压器是可以改变交流电压而不能改变频率的电器设备。（）3.如果三相负载的阻抗值相等，即Z1=Z2=Z3,则它们是三相对称负载。（）4.电阻元件上电压，电流的初相一定都是零，所以它们是同相的。（）5.正弦交流电路中，无功功率就是无用功率。（）6．基尔霍夫电流定律可适用于任意直流、交流电路、线性电路和非线性电路。（）7.三相交流电作星形连接时，其线电压等于相电压，线电流等于相电流。（）8.在电源的等效变换过程中,理想电压源和理想电流源可以直接进行等效变换。（）9.在电感的交流电路中，流过电感的电流的相位滞后电感两端的电压900。（）10.要想提高感性电路的功率因数,一般采用在电路两端并联电容的方法来实现。三、简答题（本题共20分，每小题5分）1、液体的静压力的特性是什么？2.将三相不对称负载接入三相四线制供电系统中，能不能去掉中性线？为什么？2、试述进油路节流调速回路与回油路节流调速回路的不同之处。第2页共2页第1页共2页ISR1+U－R4R2R3编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页4.基本放大电路中引入负反馈，对电路有什么影响？四、计算题（40分）1、如图所示，已知IS=4A,U=6V,R1=3Ω,R2=2Ω,R3=5Ω,R4=10Ω。试求：电阻R4上流过的电流。（15分）2．有一个单相变压器，一、二次侧匝数之比为k=N1/N2=20,若一次侧输入电压U1=220V,二次侧接入RL=5Ω的负载，试求负载RL上的电流以及负载所消耗的功率。3、在图所示回路中，已知D=100mm，活塞杆直径d＝70mm，负载FL=25000N。（1）为使节流阀前后压差为0.3MPa,溢流量的调定压力应取何值？（2）上述调定压力不变，当负载FL降为15000N时，活塞的运动速度将怎样变化？
