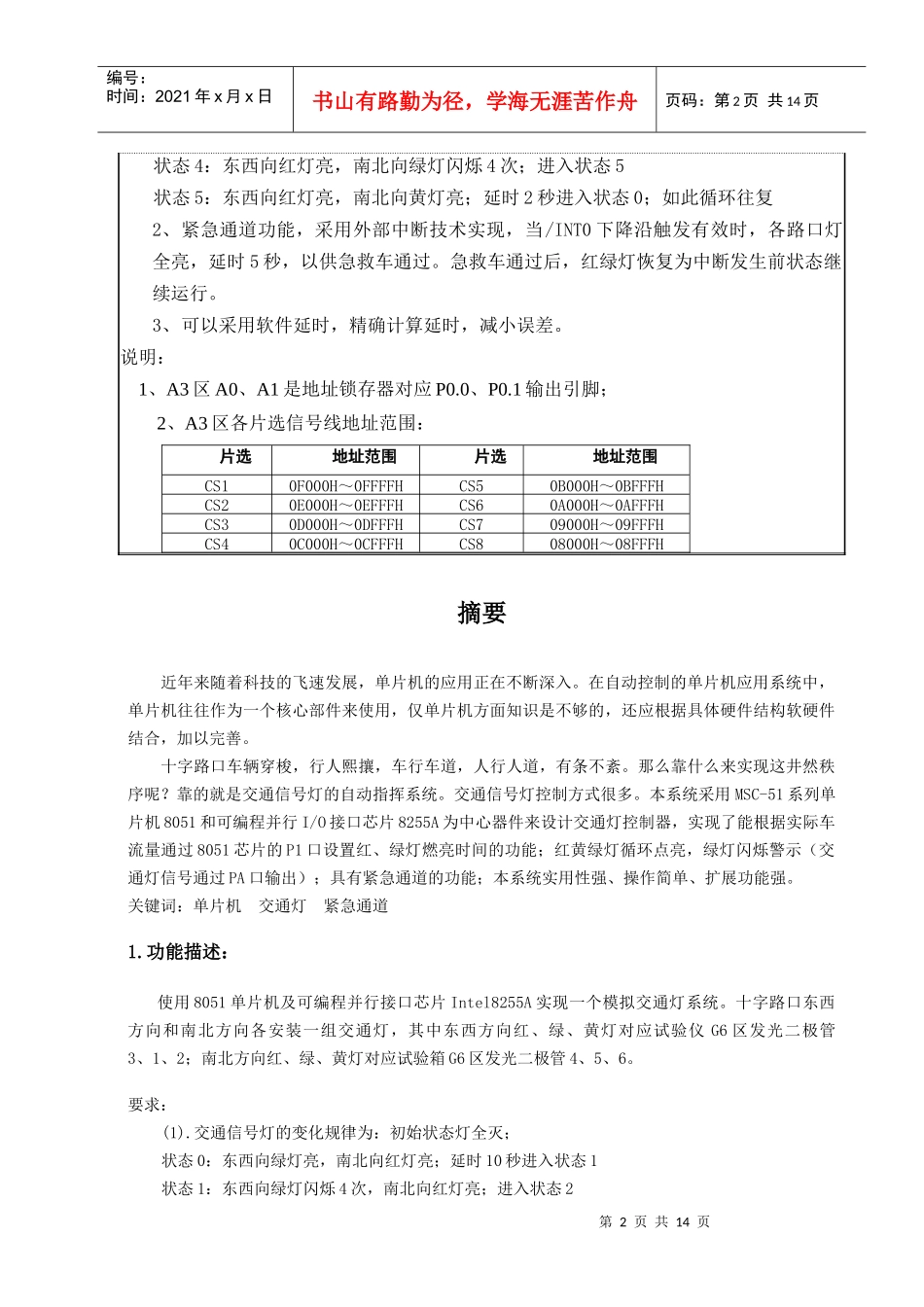

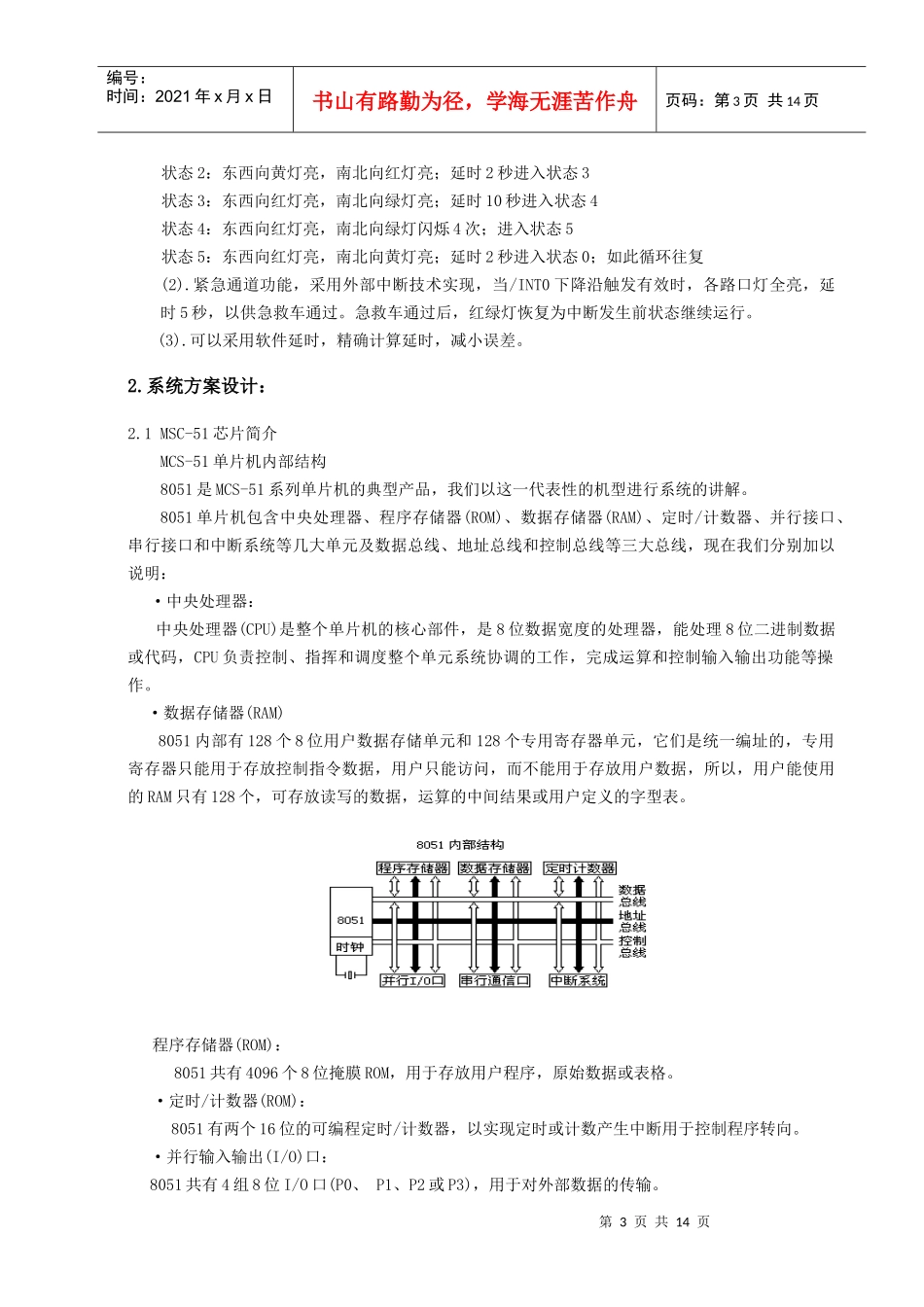

交通灯课程设计(南京工程学院)VIP免费

目录课程设计任务书------------------------------------------------------------３摘要----------------------------------------------------------------------７功能概述------------------------------------------------------------------７系统方案设计--------------------------------------------------------------７MSC-51芯片简介---------------------------------------------------------７8255芯片简介-------------------------------------------------------１０硬件设计----------------------------------------------------------------１１交通管理的方案论证---------------------------------------------------１１系统硬件设计---------------------------------------------------------１２系统工作原理---------------------------------------------------------１２软件设计----------------------------------------------------------------１２时间的程序设置-------------------------------------------------------１３紧急通道功能的设计---------------------------------------------------１４主程序设计—路口灯状态转换-------------------------------------------１４程序流程图-----------------------------------------------------------１５程序源代码-----------------------------------------------------------１５运行效果----------------------------------------------------------------１７心得体会----------------------------------------------------------------１９参考资料----------------------------------------------------------------１９1．课程设计应达到的目的本课程设计是在学生学习完《单片机及其接口技术》课程后进行的一次全面的综合练习。通过本次课程设计进一步巩固和加深对单片机课程的基本知识的理解，掌握使用单片机的基本技能，了解有关单片机应用系统开发的过程与方法，提高利用单片机软硬件解决实际问题的能力。2．课程设计题目及要求本课题要求使用8051单片机及可编程并行接口芯片Intel8255A实现一个模拟交通灯系统。十字路口东西方向和南北方向各安装一组交通灯，其中东西方向红、绿、黄灯对应试验仪G6区发光二极管3、1、2；南北方向红、绿、黄灯对应试验箱G6区发光二极管4、5、6。要求：1、交通信号灯的变化规律为：初始状态灯全灭；状态0：东西向绿灯亮，南北向红灯亮；延时10秒进入状态1状态1：东西向绿灯闪烁4次，南北向红灯亮；进入状态2状态2：东西向黄灯亮，南北向红灯亮；延时2秒进入状态3状态3：东西向红灯亮，南北向绿灯亮；延时10秒进入状态4第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页状态4：东西向红灯亮，南北向绿灯闪烁4次；进入状态5状态5：东西向红灯亮，南北向黄灯亮；延时2秒进入状态0；如此循环往复2、紧急通道功能，采用外部中断技术实现，当/INT0下降沿触发有效时，各路口灯全亮，延时5秒，以供急救车通过。急救车通过后，红绿灯恢复为中断发生前状态继续运行。3、可以采用软件延时，精确计算延时，减小误差。说明：1、A3区A0、A1是地址锁存器对应P0.0、P0.1输出引脚；2、A3区各片选信号线地址范围：片选地址范围片选地址范围CS10F000H～0FFFFHCS50B000H～0BFFFHCS20E000H～0EFFFHCS60A000H～0AFFFHCS30D000H～0DFFFHCS709000H～09FFFHCS40C000H～0CFFFHCS808000H～08FFFH摘要近年来随着科技的飞速发展，单片机的应用正在不断深入。在自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用MSC-51系列单片机8051和可编程并行I/O接口芯片8255A为中心器件来设计交通灯控制器，实现了能根据实际车流量通过8051芯片的P1口设置红、绿灯燃亮时间的功能；红黄绿灯循...
