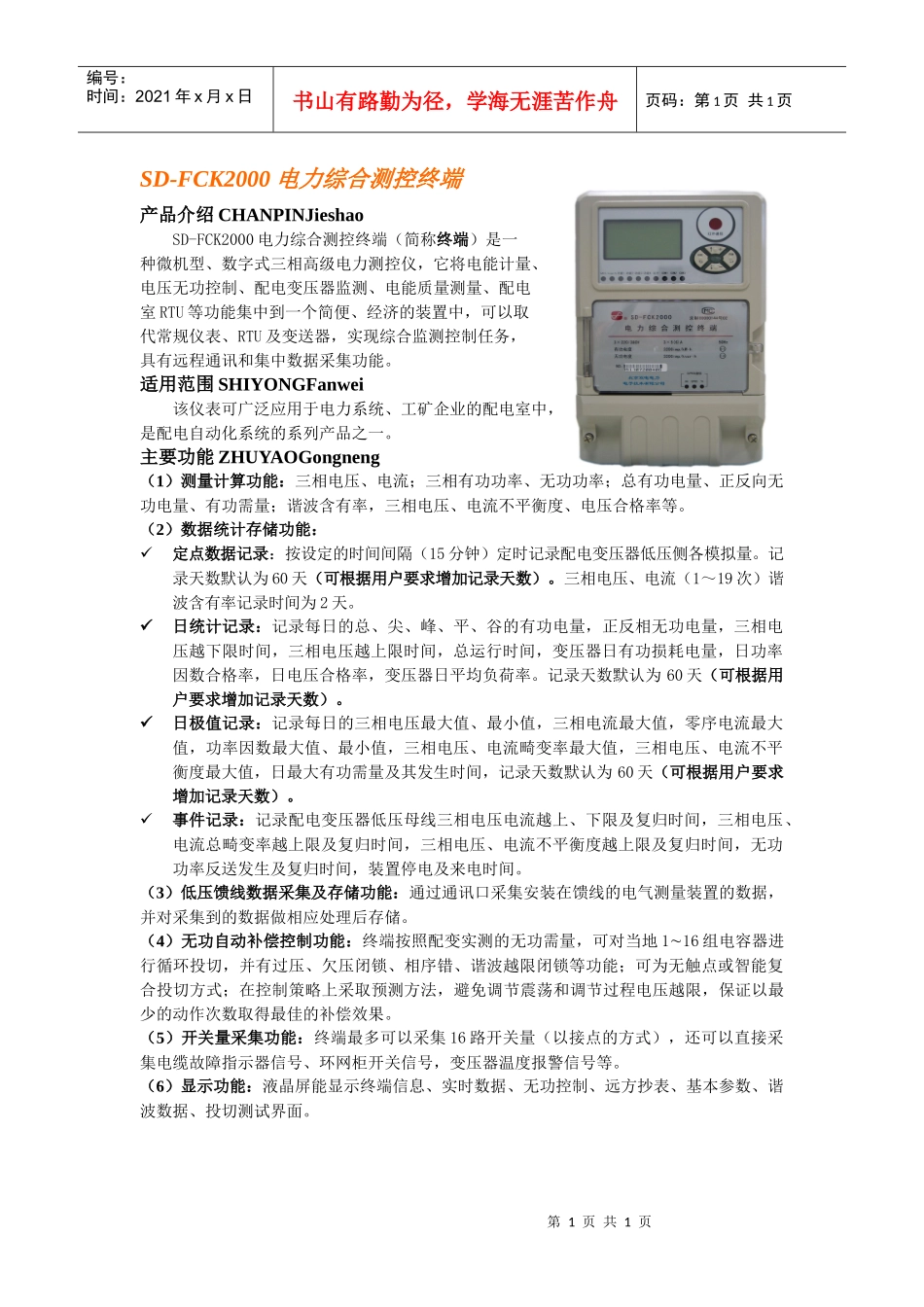

第1页共1页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共1页SD-FCK2000电力综合测控终端产品介绍CHANPINJieshaoSD-FCK2000电力综合测控终端（简称终端）是一种微机型、数字式三相高级电力测控仪，它将电能计量、电压无功控制、配电变压器监测、电能质量测量、配电室RTU等功能集中到一个简便、经济的装置中，可以取代常规仪表、RTU及变送器，实现综合监测控制任务，具有远程通讯和集中数据采集功能。适用范围SHIYONGFanwei该仪表可广泛应用于电力系统、工矿企业的配电室中，是配电自动化系统的系列产品之一。主要功能ZHUYAOGongneng（1）测量计算功能：三相电压、电流；三相有功功率、无功功率；总有功电量、正反向无功电量、有功需量；谐波含有率，三相电压、电流不平衡度、电压合格率等。（2）数据统计存储功能：定点数据记录：按设定的时间间隔（15分钟）定时记录配电变压器低压侧各模拟量。记录天数默认为60天（可根据用户要求增加记录天数）。三相电压、电流（1～19次）谐波含有率记录时间为2天。日统计记录：记录每日的总、尖、峰、平、谷的有功电量，正反相无功电量，三相电压越下限时间，三相电压越上限时间，总运行时间，变压器日有功损耗电量，日功率因数合格率，日电压合格率，变压器日平均负荷率。记录天数默认为60天（可根据用户要求增加记录天数）。日极值记录：记录每日的三相电压最大值、最小值，三相电流最大值，零序电流最大值，功率因数最大值、最小值，三相电压、电流畸变率最大值，三相电压、电流不平衡度最大值，日最大有功需量及其发生时间，记录天数默认为60天（可根据用户要求增加记录天数）。事件记录：记录配电变压器低压母线三相电压电流越上、下限及复归时间，三相电压、电流总畸变率越上限及复归时间，三相电压、电流不平衡度越上限及复归时间，无功功率反送发生及复归时间，装置停电及来电时间。（3）低压馈线数据采集及存储功能：通过通讯口采集安装在馈线的电气测量装置的数据，并对采集到的数据做相应处理后存储。（4）无功自动补偿控制功能：终端按照配变实测的无功需量，可对当地116组电容器进行循环投切，并有过压、欠压闭锁、相序错、谐波越限闭锁等功能；可为无触点或智能复合投切方式；在控制策略上采取预测方法，避免调节震荡和调节过程电压越限，保证以最少的动作次数取得最佳的补偿效果。（5）开关量采集功能：终端最多可以采集16路开关量（以接点的方式），还可以直接采集电缆故障指示器信号、环网柜开关信号，变压器温度报警信号等。（6）显示功能：液晶屏能显示终端信息、实时数据、无功控制、远方抄表、基本参数、谐波数据、投切测试界面。
