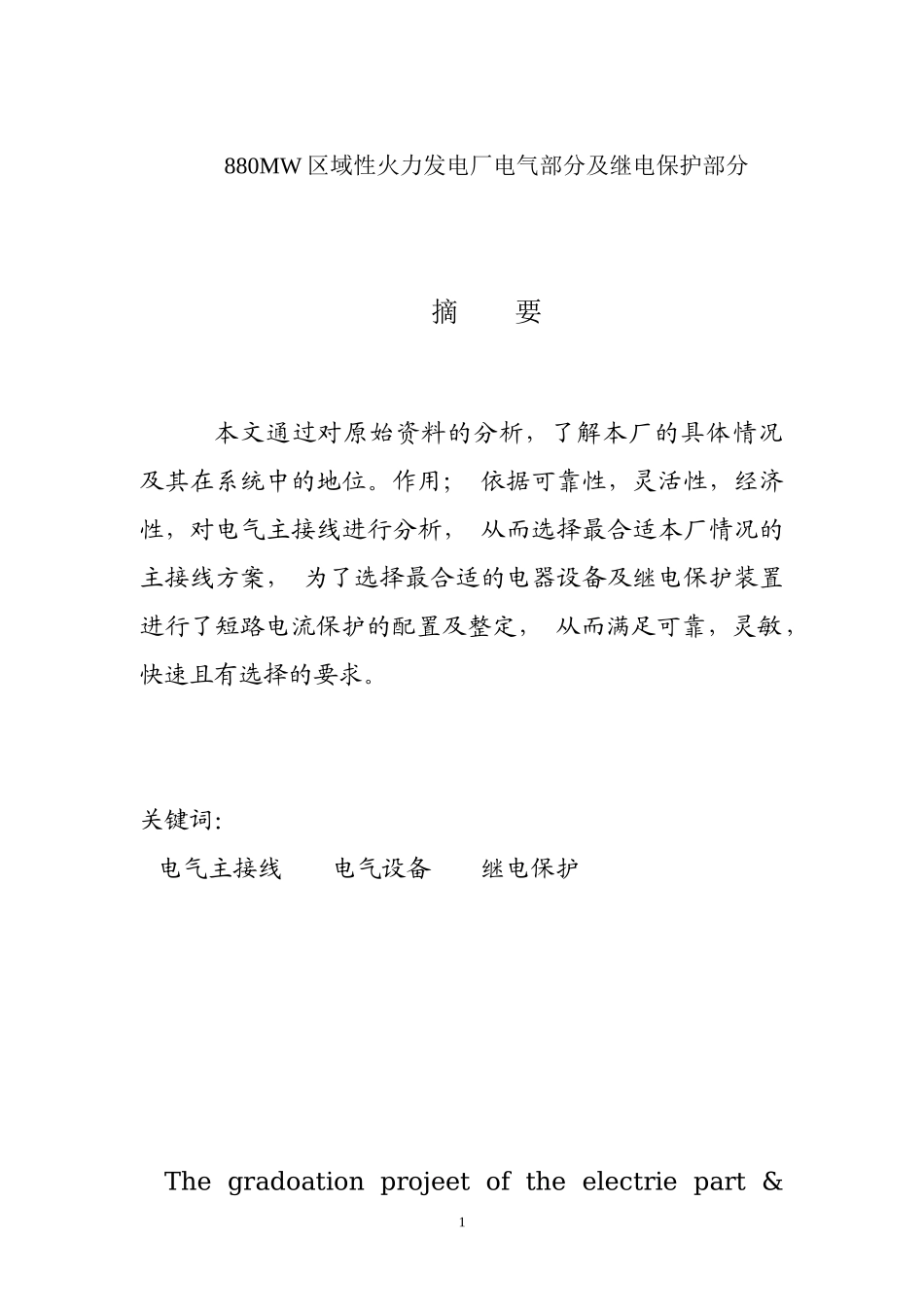

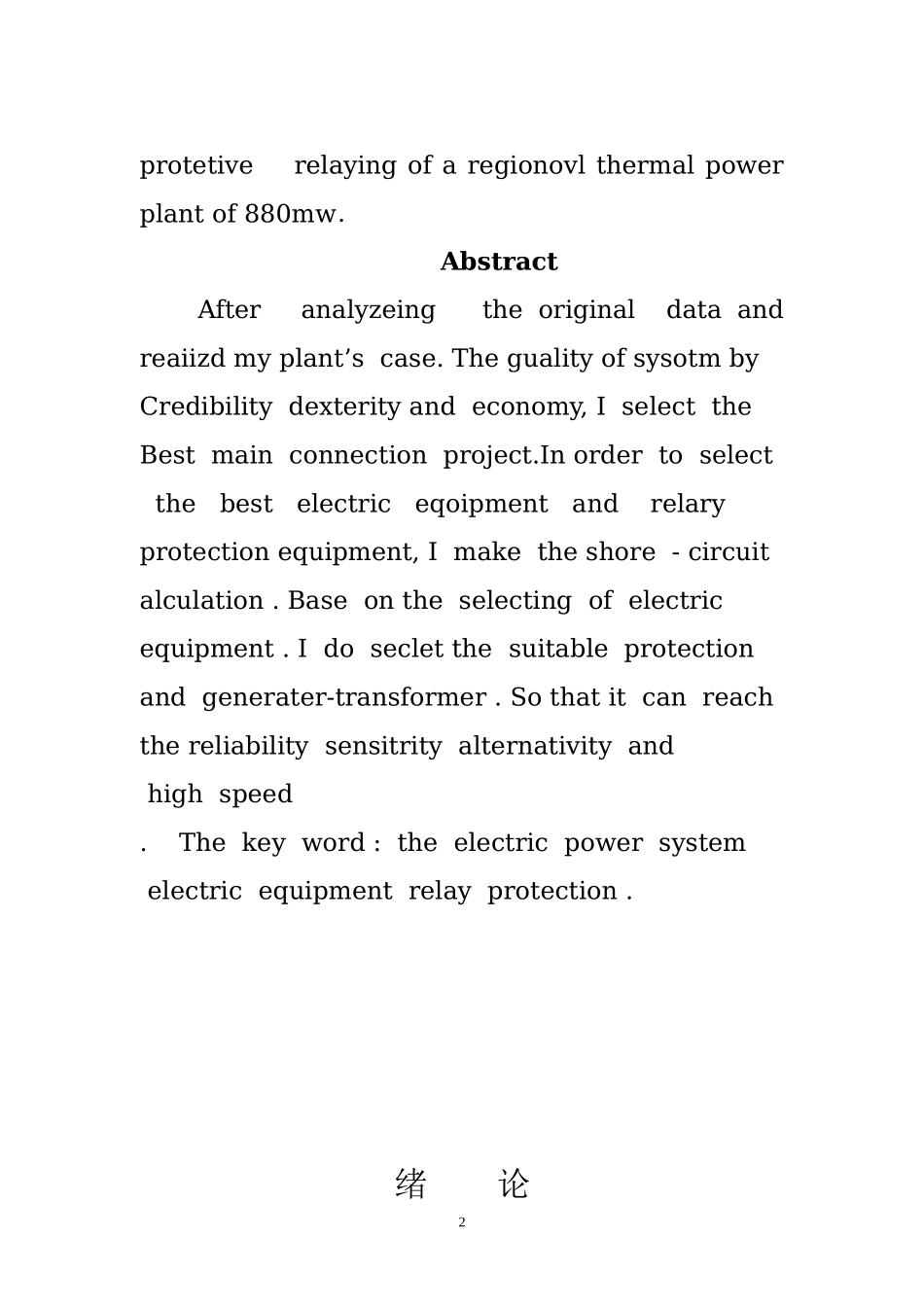

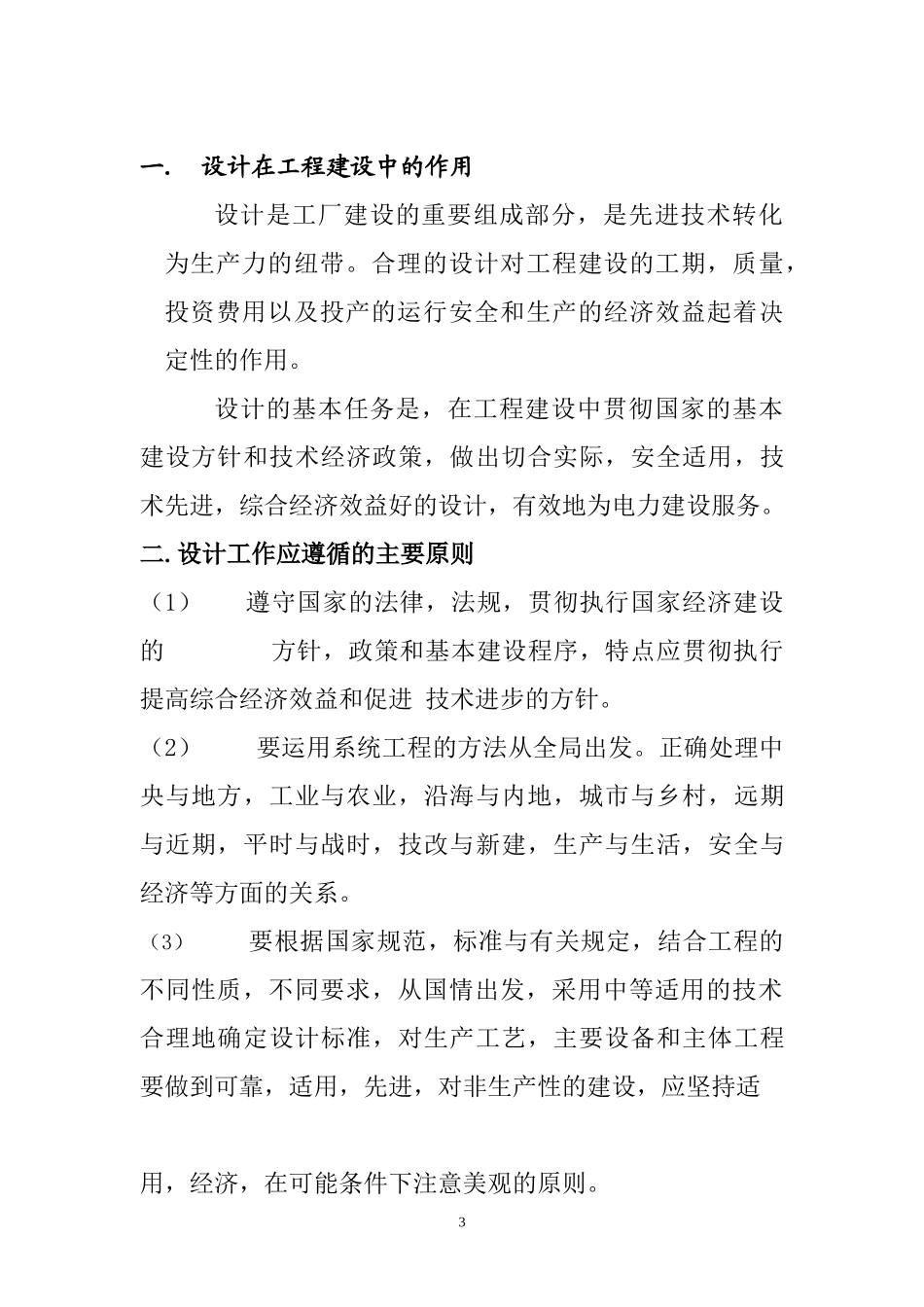

880MW区域性火力发电厂电气部分及继电保护部分摘要本文通过对原始资料的分析，了解本厂的具体情况及其在系统中的地位。作用；依据可靠性，灵活性，经济性，对电气主接线进行分析，从而选择最合适本厂情况的主接线方案，为了选择最合适的电器设备及继电保护装置进行了短路电流保护的配置及整定，从而满足可靠，灵敏，快速且有选择的要求。关键词：电气主接线电气设备继电保护Thegradoationprojeetoftheelectriepart&1protetiverelayingofaregionovlthermalpowerplantof880mw．AbstractAfteranalyzeingtheoriginaldataandreaiizdmyplant’scase.ThegualityofsysotmbyCredibilitydexterityandeconomy,IselecttheBestmainconnectionproject.Inordertoselectthebestelectriceqoipmentandrelaryprotectionequipment,Imaketheshore-circuitalculation.Baseontheselectingofelectricequipment.Idosecletthesuitableprotectionandgenerater-transformer.Sothatitcanreachthereliabilitysensitrityalternativityandhighspeed.Thekeyword:theelectricpowersystemelectricequipmentrelayprotection.绪论2一.设计在工程建设中的作用设计是工厂建设的重要组成部分，是先进技术转化为生产力的纽带。合理的设计对工程建设的工期，质量，投资费用以及投产的运行安全和生产的经济效益起着决定性的作用。设计的基本任务是，在工程建设中贯彻国家的基本建设方针和技术经济政策，做出切合实际，安全适用，技术先进，综合经济效益好的设计，有效地为电力建设服务。二.设计工作应遵循的主要原则（1）遵守国家的法律，法规，贯彻执行国家经济建设的方针，政策和基本建设程序，特点应贯彻执行提高综合经济效益和促进技术进步的方针。（2）要运用系统工程的方法从全局出发。正确处理中央与地方，工业与农业，沿海与内地，城市与乡村，远期与近期，平时与战时，技改与新建，生产与生活，安全与经济等方面的关系。（3）要根据国家规范，标准与有关规定，结合工程的不同性质，不同要求，从国情出发，采用中等适用的技术合理地确定设计标准，对生产工艺，主要设备和主体工程要做到可靠，适用，先进，对非生产性的建设，应坚持适用，经济，在可能条件下注意美观的原则。3（4）要实行资源的综合利用，要节约能源，水源，要保护环境，注意专业化和协作，节约用地，合理利用劳动力，立足于自力更生。三．设计内容:本次设计的内容是4x200MW火力放电厂的电气部分及继电保护部分。包括以下几个方面的内容：1．电气主接线的设计电气主接线是构成电力系统的主要环节，关系到系统供电的可靠性，运用调度的灵活性和经济性。为了保证电力系统的稳定运行，必须提高大机组超高压电气主接线的可靠性！2．短路电流计算及设备的选择短路电流计算是电气设计中的主要环节，本设计中短路电力的计算方法采用标么值，折算法，在网络的等值变换与化间中利用分布系数法化间。电气设备的选择是国家有关技术经济政策，做到技术先进，经济合理，安全可靠，运行方便和适当的留有发展余地的前提下的正常运行情况选择，按短路条件验算具体热稳定，并按环境条件较验电器的条件。3．继电保护的设计与配置4电力系统继电保护的设计与配置是否合理直接影响到电力系统的安全运行，设计在选择保护方式时，希望能全面满足可靠性，选择性，灵活性和速动性的要求。设计各种电气设备的保护时，对下列各项作了综合考虑：（1）电力系统和电力系统的结构特点和运行特性；（2）故障出现的概率及可能造成的后果；（3）电力系统的近期发展的情况；（4）经济上的合理性（5）国内外的成熟经验所选用的保护方式要求满足电力系统结构和发电厂主接线的要求。并宜考虑电力系统和发电厂运行方式的灵活性。目录5第一章原始资料分析第二章1.电气主接线2.短路计算第三章继电保护配置及整定第四章全厂继电保护及自动装置第一章原始资料分析6一.发电厂设计总则１．发电厂的规划和设计必须树立全局观点,依靠技术进步,认真勘测、精心设计、不断总结经验和极慎重地、有步骤地推广国内外先进技术，因地制宜地采用新材料、新设备、新工艺、新结构、从实际出发，努力提高机械化自动化...
