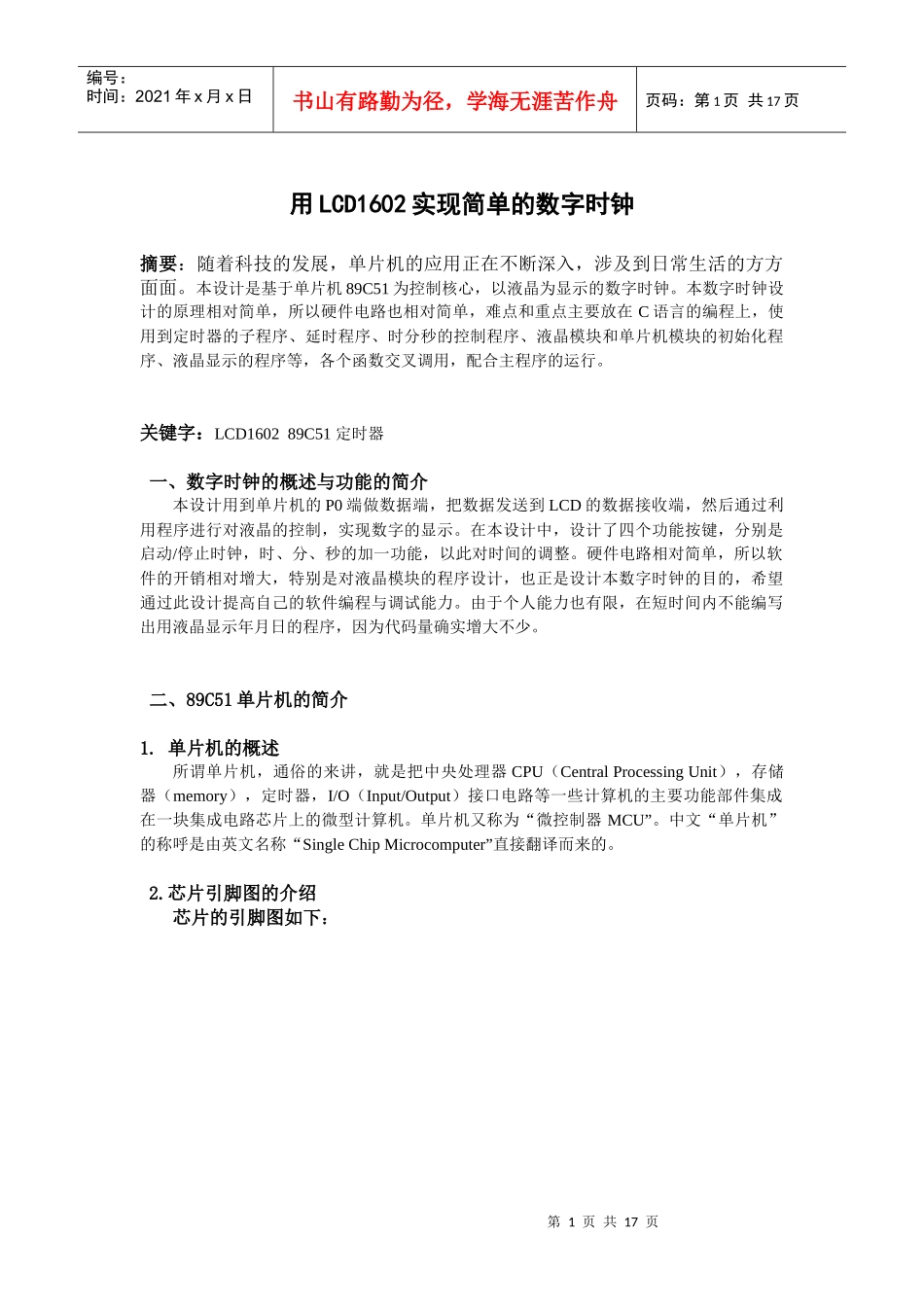

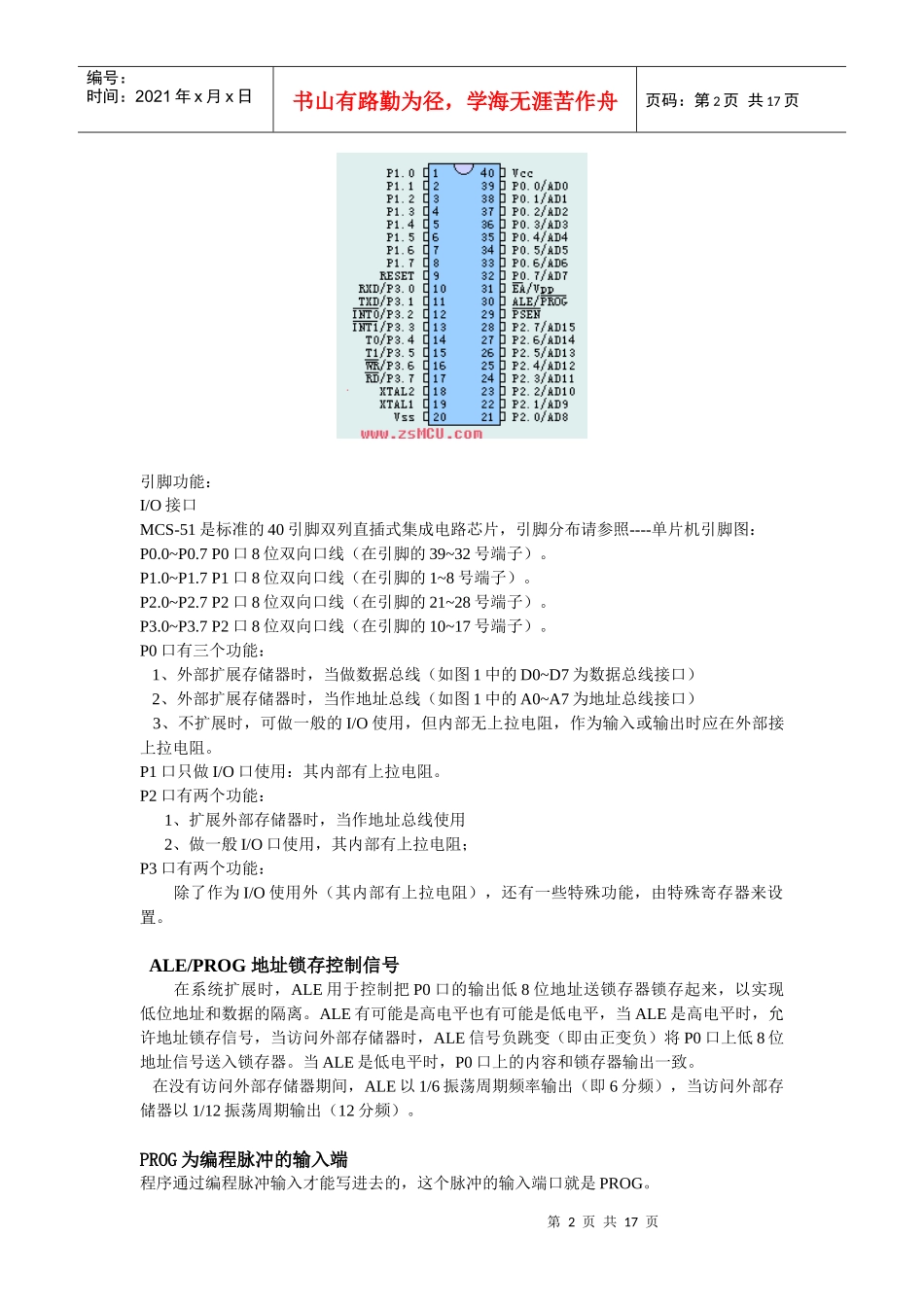

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页用LCD1602实现简单的数字时钟摘要：随着科技的发展，单片机的应用正在不断深入，涉及到日常生活的方方面面。本设计是基于单片机89C51为控制核心，以液晶为显示的数字时钟。本数字时钟设计的原理相对简单，所以硬件电路也相对简单，难点和重点主要放在C语言的编程上，使用到定时器的子程序、延时程序、时分秒的控制程序、液晶模块和单片机模块的初始化程序、液晶显示的程序等，各个函数交叉调用，配合主程序的运行。关键字：LCD160289C51定时器一、数字时钟的概述与功能的简介本设计用到单片机的P0端做数据端，把数据发送到LCD的数据接收端，然后通过利用程序进行对液晶的控制，实现数字的显示。在本设计中，设计了四个功能按键，分别是启动/停止时钟，时、分、秒的加一功能，以此对时间的调整。硬件电路相对简单，所以软件的开销相对增大，特别是对液晶模块的程序设计，也正是设计本数字时钟的目的，希望通过此设计提高自己的软件编程与调试能力。由于个人能力也有限，在短时间内不能编写出用液晶显示年月日的程序，因为代码量确实增大不少。二、89C51单片机的简介1.单片机的概述所谓单片机，通俗的来讲，就是把中央处理器CPU（CentralProcessingUnit），存储器（memory），定时器，I/O（Input/Output）接口电路等一些计算机的主要功能部件集成在一块集成电路芯片上的微型计算机。单片机又称为“微控制器MCU”。中文“单片机”的称呼是由英文名称“SingleChipMicrocomputer”直接翻译而来的。2.芯片引脚图的介绍芯片的引脚图如下：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页引脚功能：I/O接口MCS-51是标准的40引脚双列直插式集成电路芯片，引脚分布请参照----单片机引脚图：P0.0~P0.7P0口8位双向口线（在引脚的39~32号端子）。P1.0~P1.7P1口8位双向口线（在引脚的1~8号端子）。P2.0~P2.7P2口8位双向口线（在引脚的21~28号端子）。P3.0~P3.7P2口8位双向口线（在引脚的10~17号端子）。P0口有三个功能：1、外部扩展存储器时，当做数据总线（如图1中的D0~D7为数据总线接口）2、外部扩展存储器时，当作地址总线（如图1中的A0~A7为地址总线接口）3、不扩展时，可做一般的I/O使用，但内部无上拉电阻，作为输入或输出时应在外部接上拉电阻。P1口只做I/O口使用：其内部有上拉电阻。P2口有两个功能：1、扩展外部存储器时，当作地址总线使用2、做一般I/O口使用，其内部有上拉电阻；P3口有两个功能：除了作为I/O使用外（其内部有上拉电阻），还有一些特殊功能，由特殊寄存器来设置。ALE/PROG地址锁存控制信号在系统扩展时，ALE用于控制把P0口的输出低8位地址送锁存器锁存起来，以实现低位地址和数据的隔离。ALE有可能是高电平也有可能是低电平，当ALE是高电平时，允许地址锁存信号，当访问外部存储器时，ALE信号负跳变（即由正变负）将P0口上低8位地址信号送入锁存器。当ALE是低电平时，P0口上的内容和锁存器输出一致。在没有访问外部存储器期间，ALE以1/6振荡周期频率输出（即6分频），当访问外部存储器以1/12振荡周期输出（12分频）。PROG为编程脉冲的输入端程序通过编程脉冲输入才能写进去的，这个脉冲的输入端口就是PROG。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页PSEN为外部程序存储器读选通信号在读外部ROM时PSEN低电平有效，以实现外部ROM单元的读操作。RST复位信号当输入的信号连续2个机器周期以上高电平时即为有效，用以完成单片机的复位初始化操作，当复位后程序计数器PC=0000H，即复位后将从程序存储器的0000H单元读取第一条指令码。XTAL1和XTAL2外接晶振引脚。当使用芯片内部时钟时，此二引脚用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。VCC：电源+5V输入VSS：GND接地。三、89C51单片机结构1、总体结构结构框图如下：中央处理器（CPU）MCS-51的CPU能处理8位二进制数或代码。CPU是单片机的主要核心部件，在CPU里面包含了运算器、控制器以及若干寄存...
