一榀框架计算(土木工程毕业设计手算全过程)VIP免费

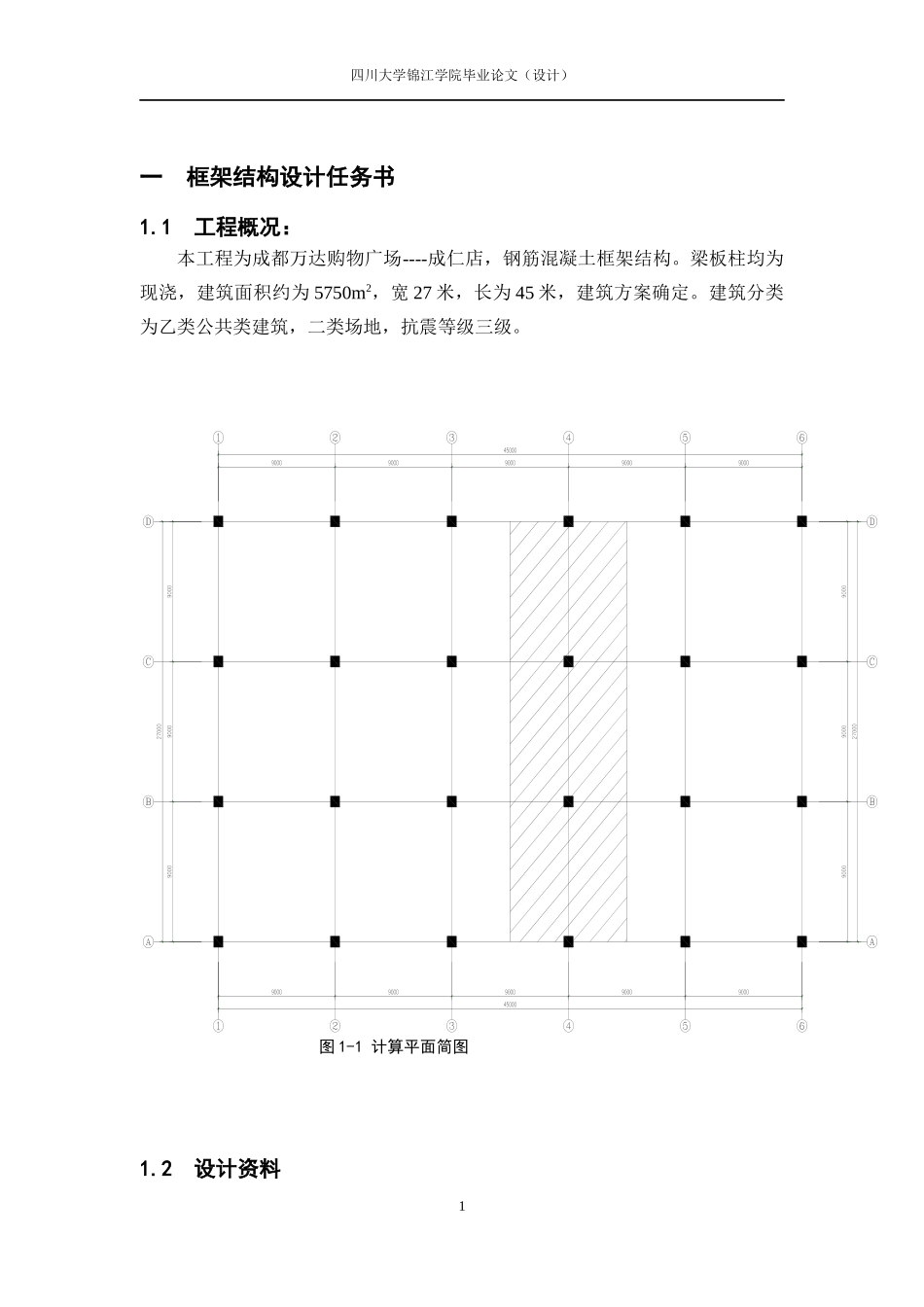

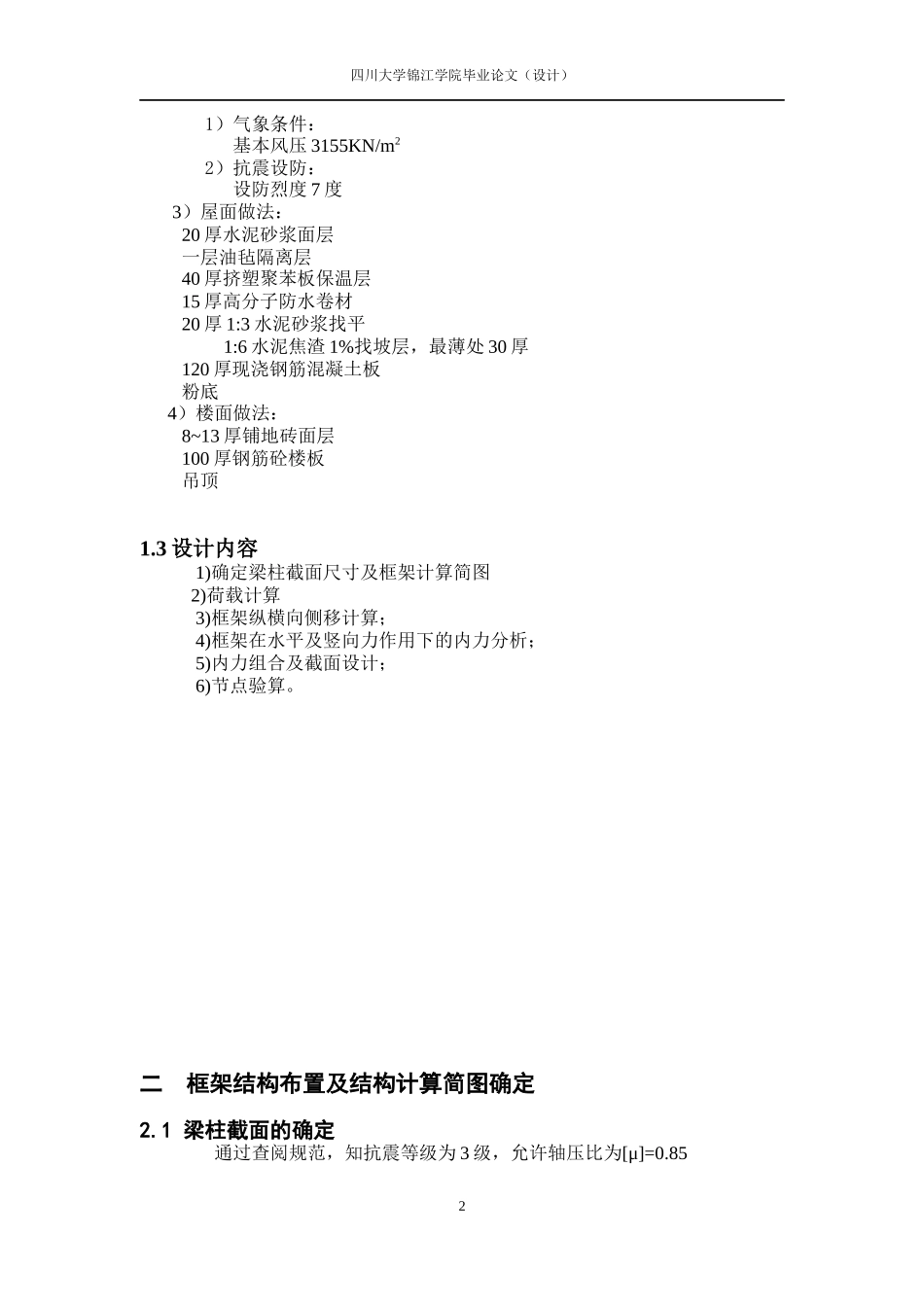

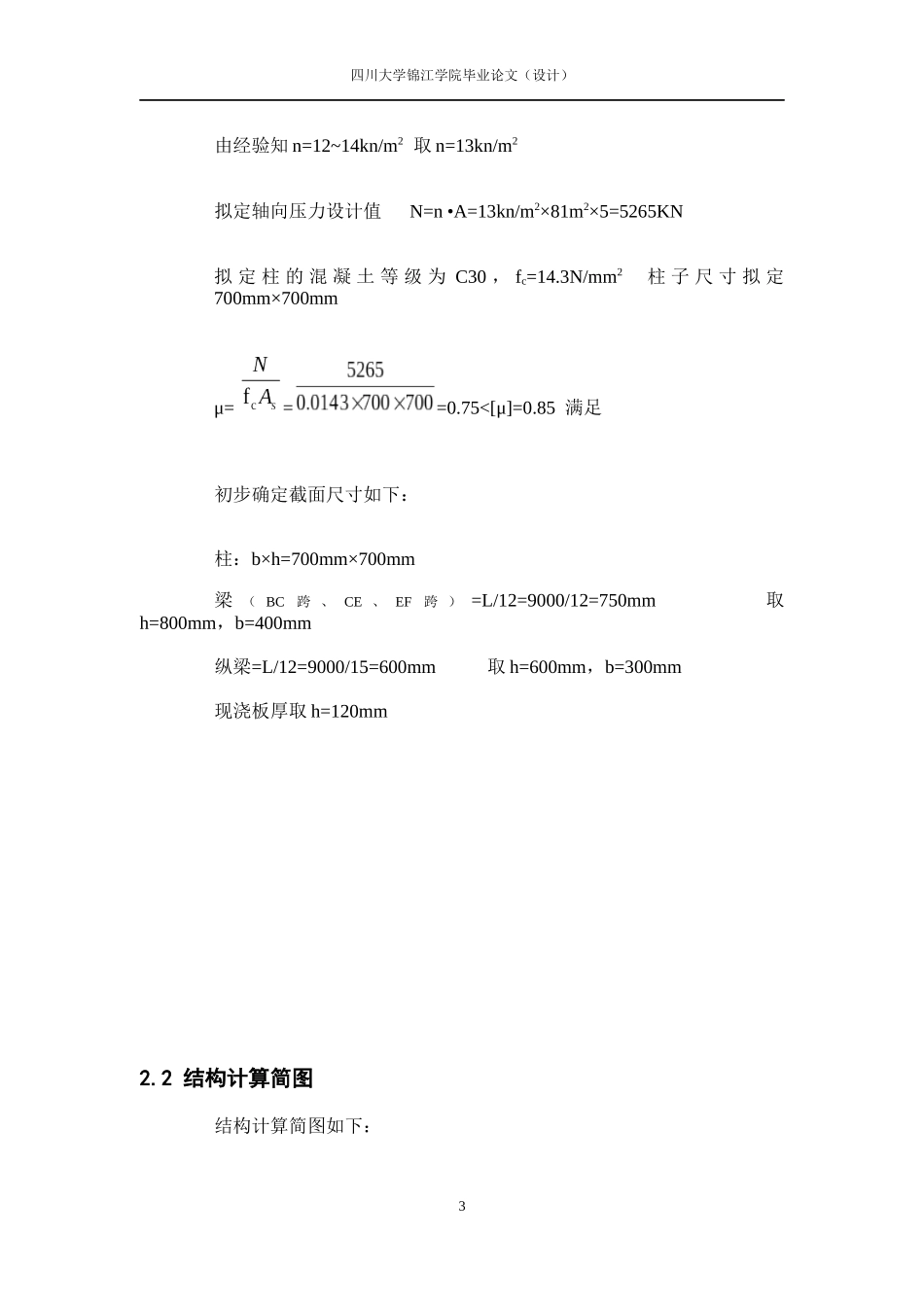

四川大学锦江学院毕业论文（设计）一框架结构设计任务书1.1工程概况：本工程为成都万达购物广场----成仁店，钢筋混凝土框架结构。梁板柱均为现浇，建筑面积约为5750m2，宽27米，长为45米，建筑方案确定。建筑分类为乙类公共类建筑，二类场地，抗震等级三级。图1-1计算平面简图1.2设计资料1四川大学锦江学院毕业论文（设计）1）气象条件：基本风压3155KN/m22）抗震设防：设防烈度7度3）屋面做法：20厚水泥砂浆面层一层油毡隔离层40厚挤塑聚苯板保温层15厚高分子防水卷材20厚1:3水泥砂浆找平1:6水泥焦渣1%找坡层，最薄处30厚120厚现浇钢筋混凝土板粉底4）楼面做法：8~13厚铺地砖面层100厚钢筋砼楼板吊顶1.3设计内容1)确定梁柱截面尺寸及框架计算简图2)荷载计算3)框架纵横向侧移计算；4)框架在水平及竖向力作用下的内力分析；5)内力组合及截面设计；6)节点验算。二框架结构布置及结构计算简图确定2.1梁柱截面的确定通过查阅规范，知抗震等级为3级，允许轴压比为[μ]=0.852四川大学锦江学院毕业论文（设计）由经验知n=12~14kn/m2取n=13kn/m2拟定轴向压力设计值N=n•A=13kn/m2×81m2×5=5265KN拟定柱的混凝土等级为C30，fc=14.3N/mm2柱子尺寸拟定700mm×700mmμ===0.75<[μ]=0.85满足初步确定截面尺寸如下：柱：b×h=700mm×700mm梁（BC跨、CE、EF跨）=L/12=9000/12=750mm取h=800mm，b=400mm纵梁=L/12=9000/15=600mm取h=600mm，b=300mm现浇板厚取h=120mm2.2结构计算简图结构计算简图如下：3四川大学锦江学院毕业论文（设计）图2-1结构计算简图图2-2平面计算简图三荷载计算：3.1恒载标准值计算4四川大学锦江学院毕业论文（设计）1）①屋面板恒荷载标准值20厚1:3水泥砂浆面层0.02×20=0.4KN/M2一层油毡隔离层0.05KN/M240厚挤塑苯板保温层0.04×0.5=0.02KN/M215厚高分子防水卷材0.04KN/M220厚1:3水泥砂浆找平0.02×20=0.4KN/M21:6水泥渣1%找坡层最薄处30厚（0.03+0.045）/2×14=0.525KN/M2120厚现浇钢筋混凝土板0.12×25=3KN/M212厚板底抹灰0.012×20=0.24KN/M2合计4.675KN/M2屋面板传递给边柱的集中荷载：4.675×1.5×9=63KN中柱的集中荷载：4.675×3×9=126.23KN②屋顶次梁恒载标准值单向板传给次梁的荷载4.675×3=14.025KN/M次梁自重0.3×(0.6-0.12))×25=3.6KN/M次梁粉刷（0.6-0.12）×0.02×17×2=0.326KN/M合计18KN/M图3-1次梁计算单元及板传力图③屋顶框架梁所受恒荷载标准值次梁传给框架梁恒荷载18×9=162KN④屋顶框架梁重量梁自重：0.4×0.8-0.12×25=6.8KN/M﹙﹚粉刷：﹙0.8-0.12×0.02×17×2=0.46KN/M﹚合计7.26KN/M5四川大学锦江学院毕业论文（设计）2）①楼面板恒载标准值8~13厚铺地砖面层0.6KN/M220厚1:2水泥砂浆结合层0.02×20=0.4KN/M2120厚钢筋砼楼板0.12×25=3KN/M2石膏板吊顶0.2KN/M2合计4.2KN/M2楼面板传递给边柱的集中荷载：4.2×1.5×9=56.7KN中柱的集中荷载：4.2×3×9=113.4KN2~5②层纵向次梁恒载标准值计算简图见图3楼面单向板传给纵向次梁恒荷载4.2×3=12.6KN/M次梁自重0.3×（0.6-0.12）×25=3.6KN/M合计16.2KN/M2~5③层框架梁所受恒荷载标准值次梁传递给框架梁恒荷载16.2×9≈150KN2~5③层框架梁恒载标准值框架梁自重0.4×（0.8-0.12）×25=6.8KN/M3）四层建在所取一榀框架梁上的填充墙恒荷载标准值墙自重0.2×（3.3-0.8）×10.3≈5.2KN/M粉刷（3.3-0.8）×0.02×17×2=1.7KN/M合计取（因为有构造柱取大点）7.2KN/M4）柱自重标准值1~3层柱自重：0.7×0.7×（4.2－0.12）×25＝49.98KN大理石贴面：0.5×4×0.7×4.2＝5.88KN合计55.86KN6四川大学锦江学院毕业论文（设计）4~5层柱自重：0.7×0.7×（3.3-0.12）×25＝38.96KN大理石贴面：0.5×4×0.7×3.3＝4.62KN合计43.58KN5）外墙自重标准值5层外墙作用在边柱的集中荷载墙自重：0.2×（3.3-0.12）×10.3×（9-07）=54.37KN粉刷：2×0.02×（3.3-0.12）×17（9-0.7）=17.95KN合计72.32KN4层玻璃幕墙作用在边柱的集中荷载玻璃幕墙自重：1.5kn/m2×（9-0.7）×（3.3-0.12）=26.15KN2~3层外墙作用在边柱的集中荷载墙自重：0.2×（4.2-0.12）×10.3×（9-07）=69.76KN粉刷：2×0.02×（4.2-0.12）×17（9-0.7）=23....
