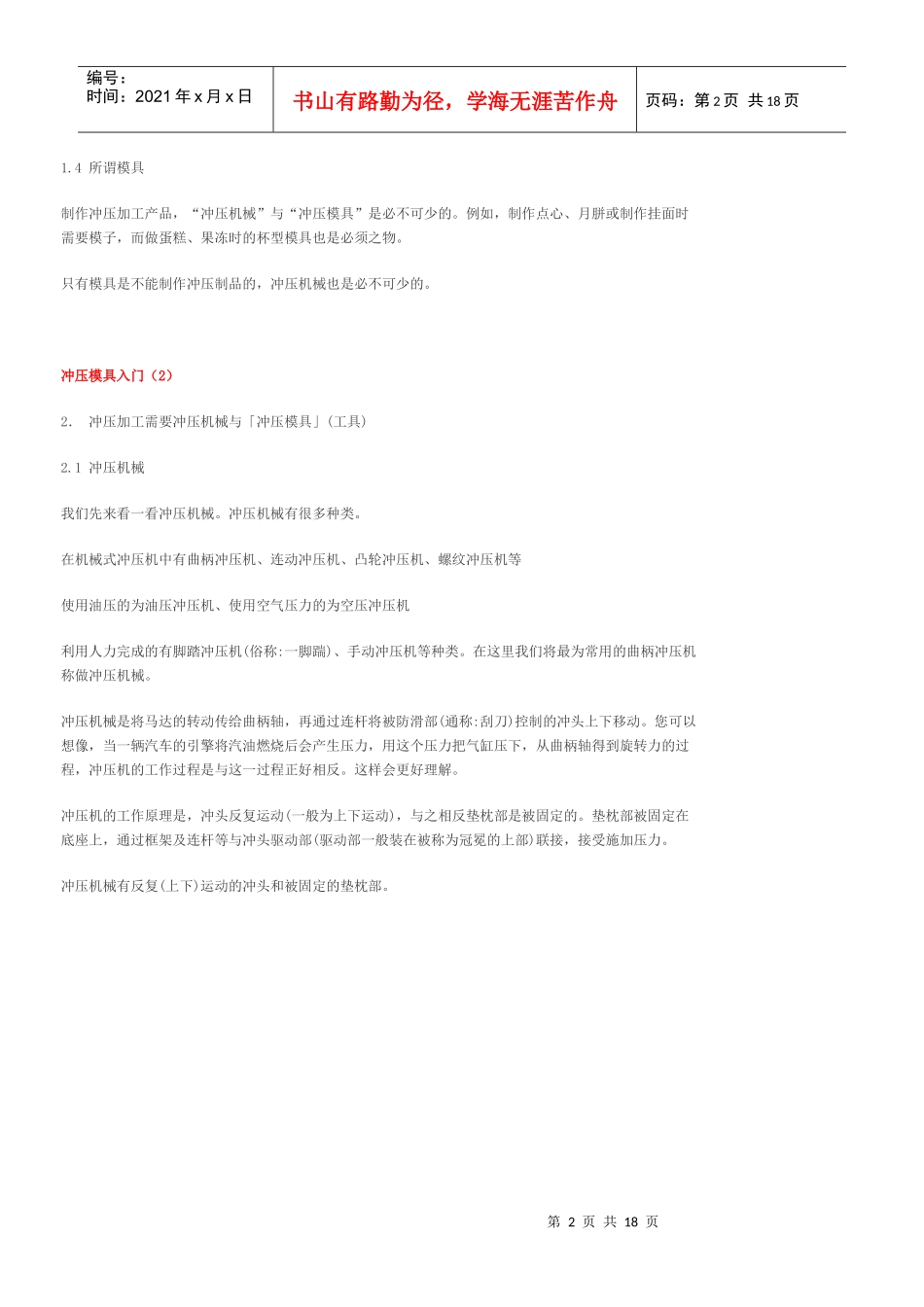

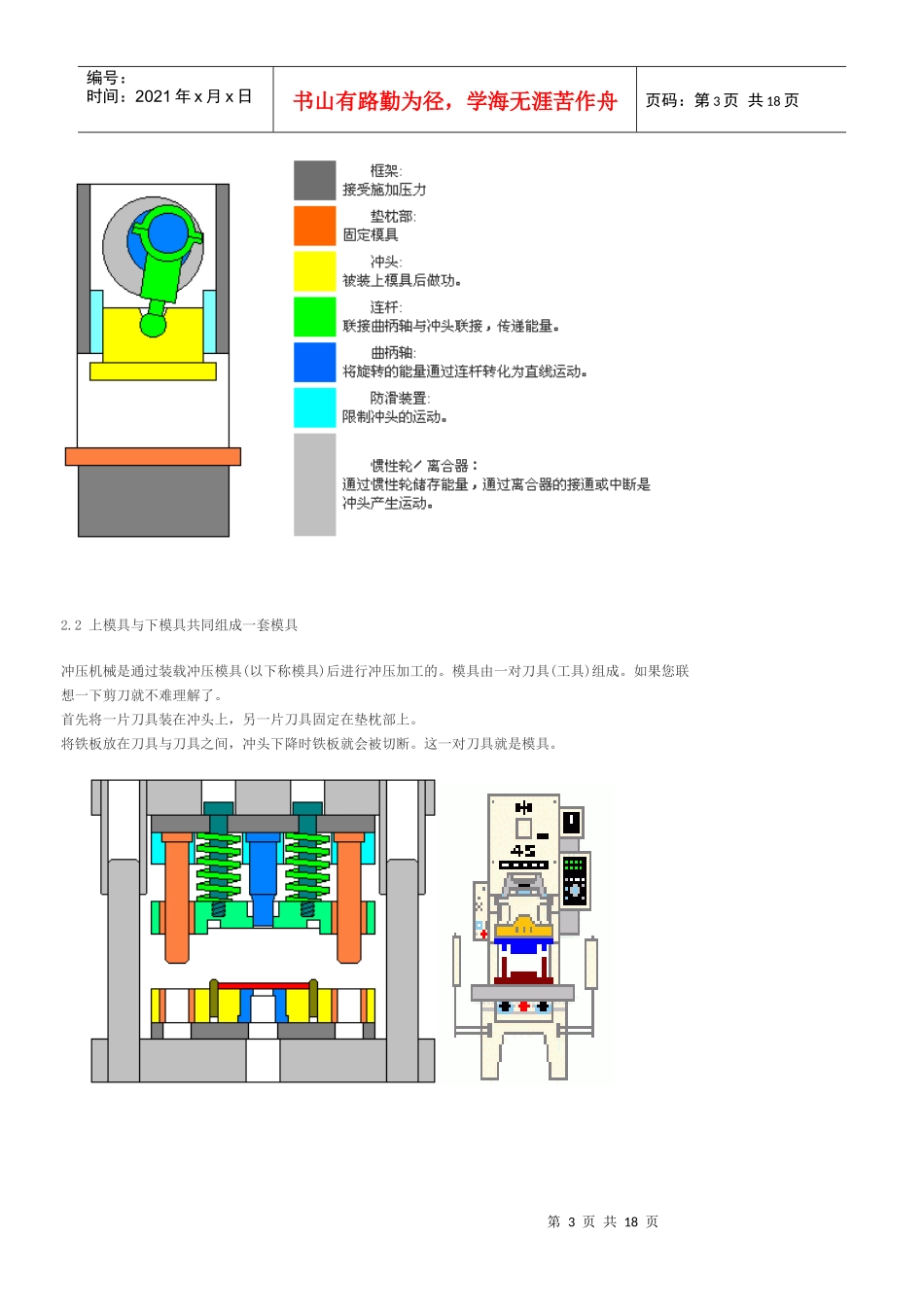

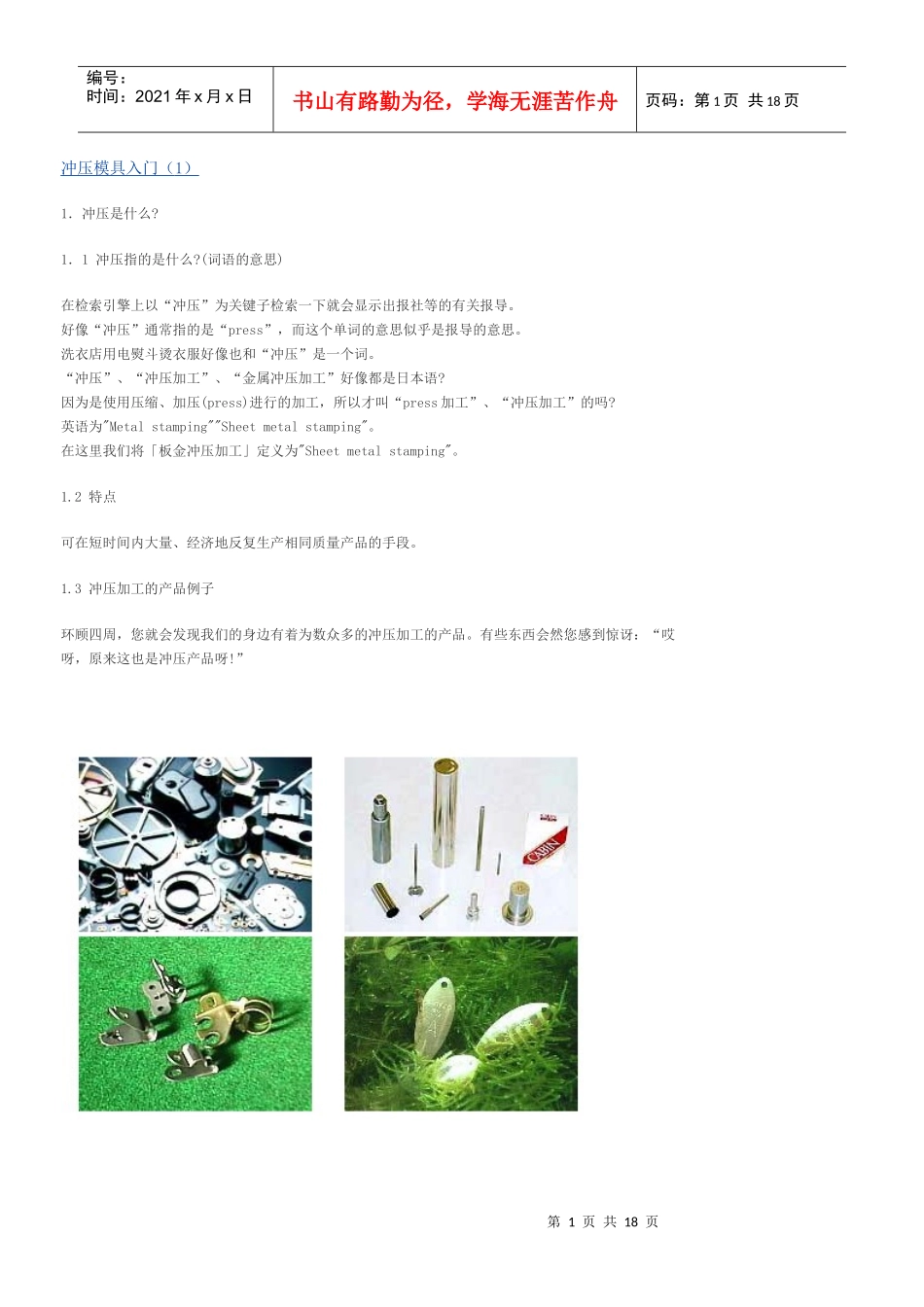

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页冲压模具入门（1）1．冲压是什么?1．1冲压指的是什么?(词语的意思)在检索引擎上以“冲压”为关键子检索一下就会显示出报社等的有关报导。好像“冲压”通常指的是“press”，而这个单词的意思似乎是报导的意思。洗衣店用电熨斗烫衣服好像也和“冲压”是一个词。“冲压”、“冲压加工”、“金属冲压加工”好像都是日本语?因为是使用压缩、加压(press)进行的加工，所以才叫“press加工”、“冲压加工”的吗?英语为"Metalstamping""Sheetmetalstamping"。在这里我们将「板金冲压加工」定义为"Sheetmetalstamping"。1.2特点可在短时间内大量、经济地反复生产相同质量产品的手段。1.3冲压加工的产品例子环顾四周，您就会发现我们的身边有着为数众多的冲压加工的产品。有些东西会然您感到惊讶：“哎呀，原来这也是冲压产品呀!”第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页1.4所谓模具制作冲压加工产品，“冲压机械”与“冲压模具”是必不可少的。例如，制作点心、月胼或制作挂面时需要模子，而做蛋糕、果冻时的杯型模具也是必须之物。只有模具是不能制作冲压制品的，冲压机械也是必不可少的。冲压模具入门（2）2．冲压加工需要冲压机械与「冲压模具」(工具)2.1冲压机械我们先来看一看冲压机械。冲压机械有很多种类。在机械式冲压机中有曲柄冲压机、连动冲压机、凸轮冲压机、螺纹冲压机等使用油压的为油压冲压机、使用空气压力的为空压冲压机利用人力完成的有脚踏冲压机(俗称:一脚踹)、手动冲压机等种类。在这里我们将最为常用的曲柄冲压机称做冲压机械。冲压机械是将马达的转动传给曲柄轴，再通过连杆将被防滑部(通称:刮刀)控制的冲头上下移动。您可以想像，当一辆汽车的引擎将汽油燃烧后会产生压力，用这个压力把气缸压下，从曲柄轴得到旋转力的过程，冲压机的工作过程是与这一过程正好相反。这样会更好理解。冲压机的工作原理是，冲头反复运动(一般为上下运动)，与之相反垫枕部是被固定的。垫枕部被固定在底座上，通过框架及连杆等与冲头驱动部(驱动部一般装在被称为冠冕的上部)联接，接受施加压力。冲压机械有反复(上下)运动的冲头和被固定的垫枕部。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页2.2上模具与下模具共同组成一套模具冲压机械是通过装载冲压模具(以下称模具)后进行冲压加工的。模具由一对刀具(工具)组成。如果您联想一下剪刀就不难理解了。首先将一片刀具装在冲头上，另一片刀具固定在垫枕部上。将铁板放在刀具与刀具之间，冲头下降时铁板就会被切断。这一对刀具就是模具。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页被装在冲头上的模具，理所当然就被称为上方模具，即上模具。垫枕部的模具就称为下模具。上模具与下模具共同构成模具。模具除可以切断钢板(剪断)以外，还可以弯、拧钢板，使之发生永久的变形，得到想要得到的形状。直接使材料发生变形的东西就是模具。没有模具就不能进行冲压加工。模具的质量、性能直接影响到冲压加工的生产性和冲压加工的质量，具有极为重要的作用，可以说是冲压加工的生命。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页冲压模具入门（3）3．冲压模具(冲压加工)可以做什么冲压加工也有很多类型(锻造、轧花、接合等)、在这里我们将对铁板(主要为软钢板)的加工称为冲压加工。铁板(钢板)的形态各异，薄板有的比纸还薄，而厚板有的与其说是「板」，倒不如说是铁块更贴切。这里我们所考虑的是厚度在0.5mm～4mm左右的钢板。说起模具，也有很多种。塑料模具、橡胶模具、玻璃模具等五花八门。其中用于冲压加工的称为冲压模具。在这里我们将冲压模具称为模具。冲压加工也有很多种。剪断、弯曲、拧绞、成型、锻造、接合等都是冲压加工。在这里我们之论述其中的剪断、弯曲、拧绞几项。剪断、弯曲、拧绞是最常见的冲压加工方法。一般的冲压机...
