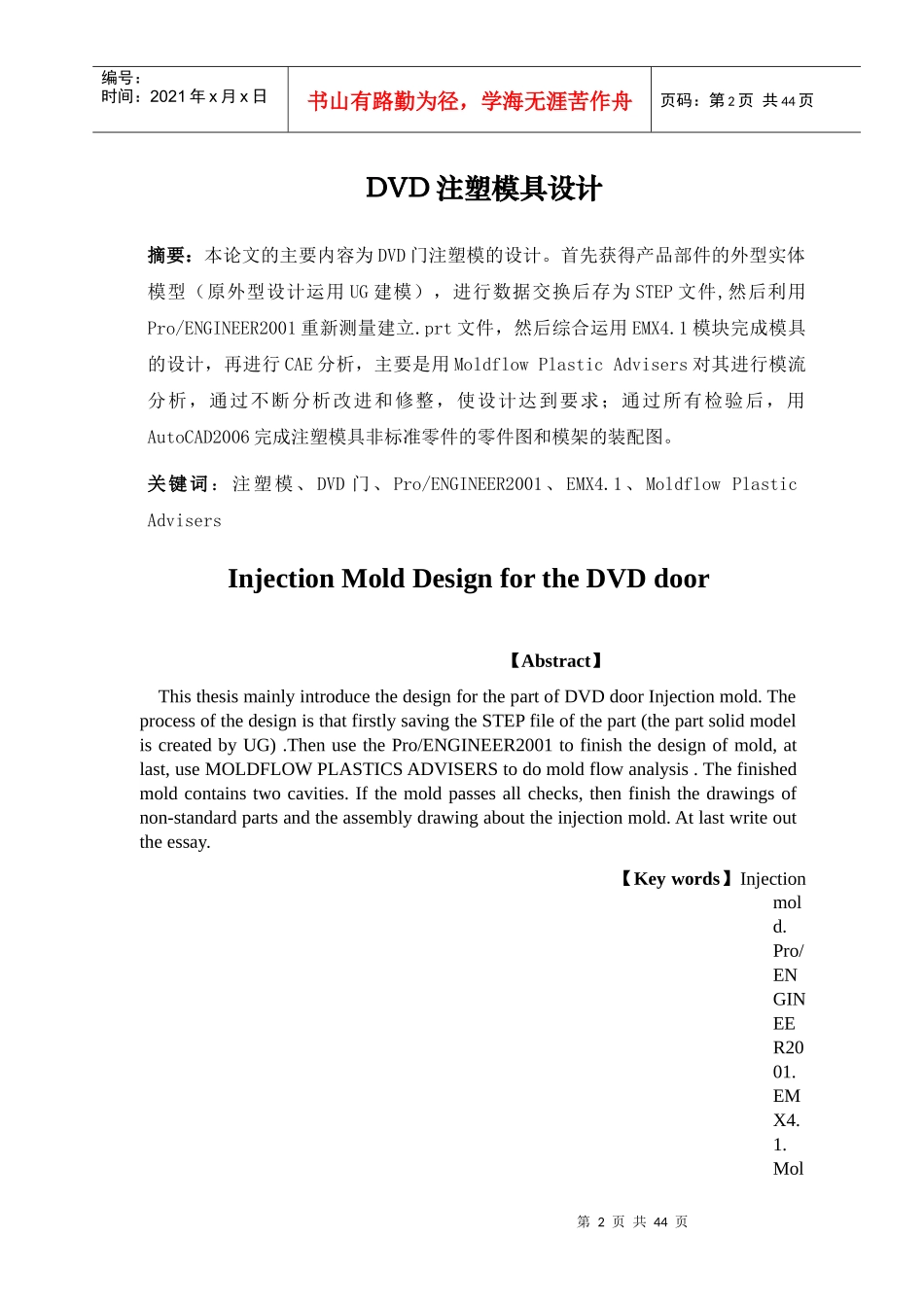

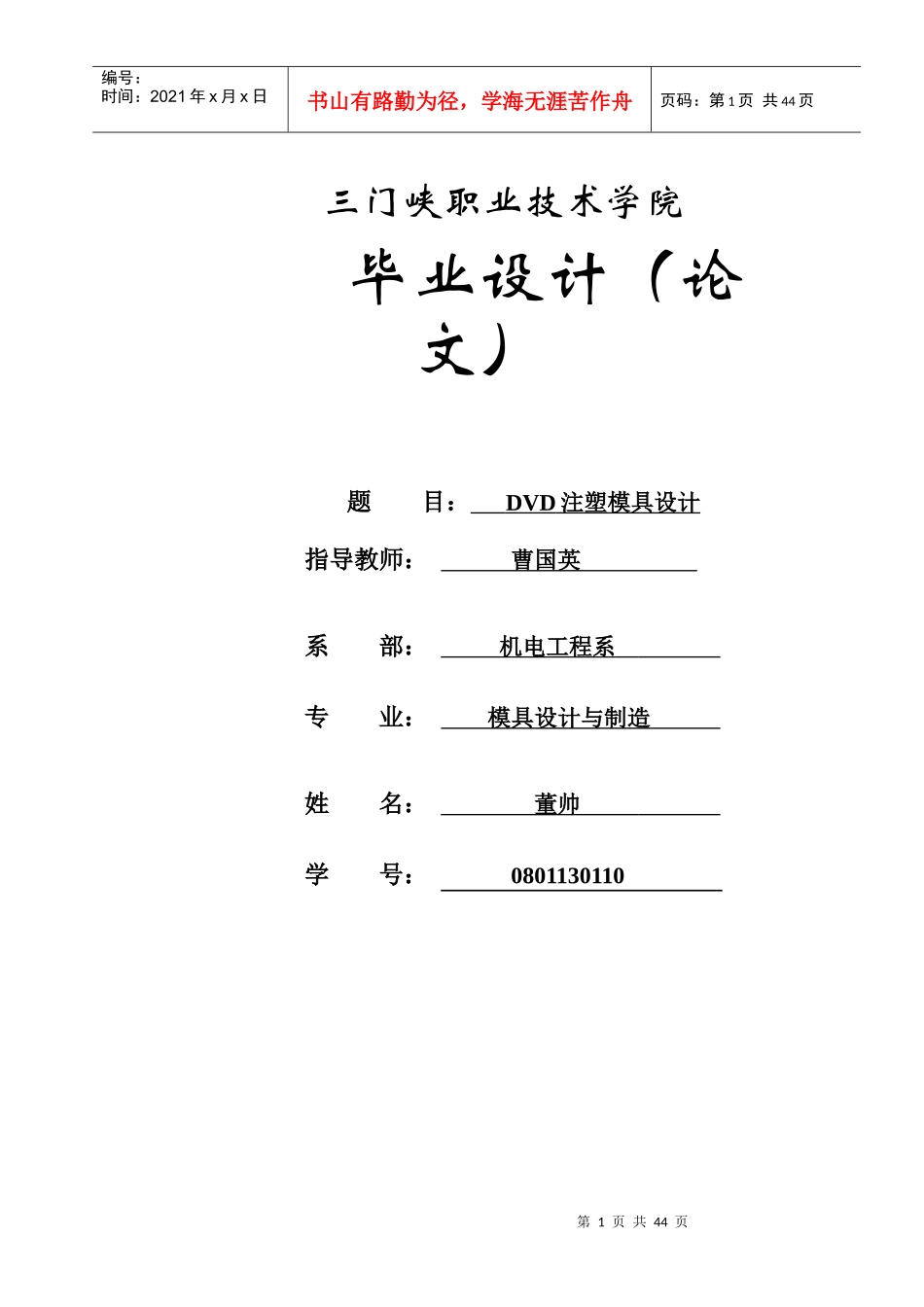

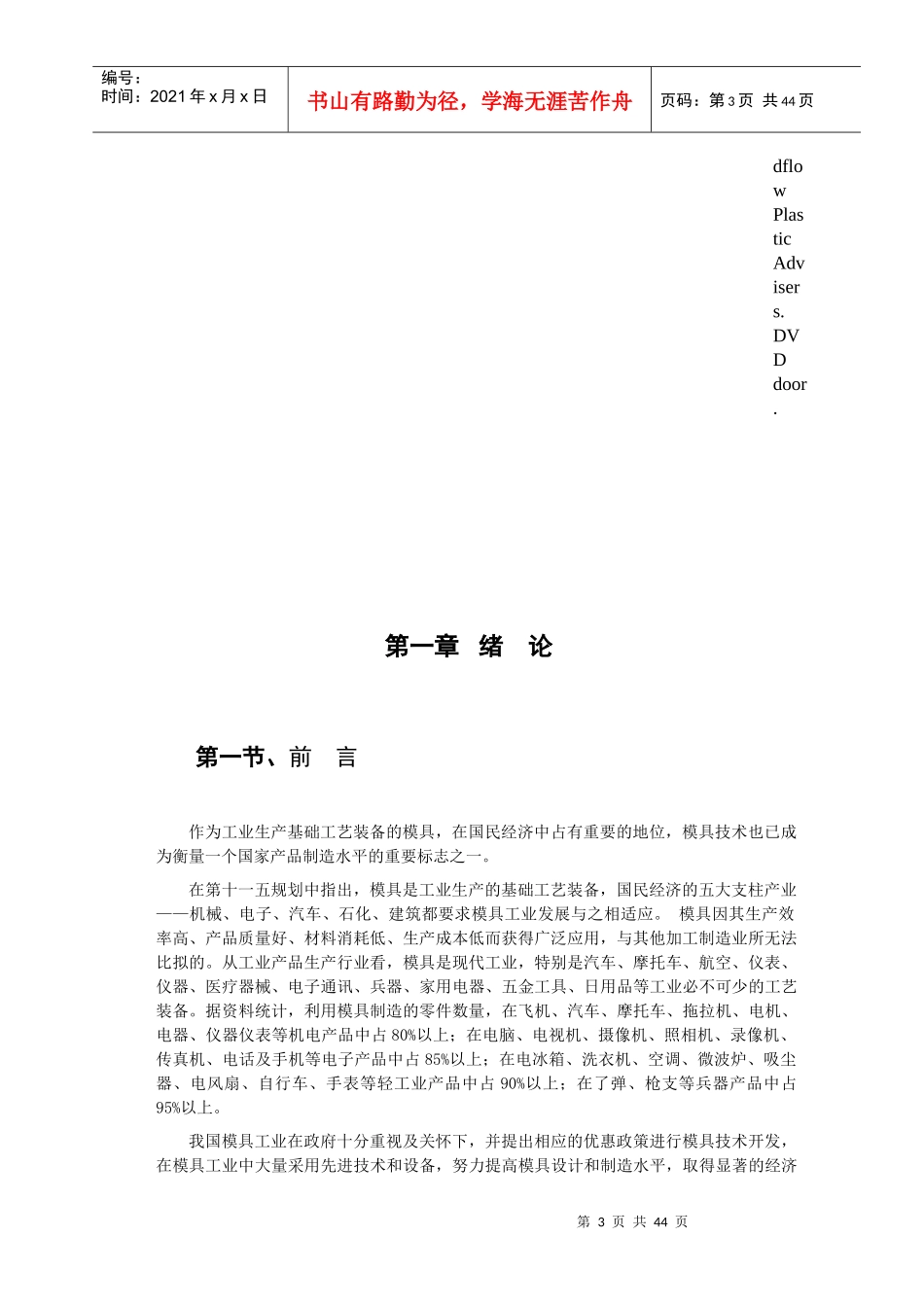

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页三门峡职业技术学院毕业设计（论文）题目：DVD注塑模具设计指导教师：曹国英系部：机电工程系专业：模具设计与制造姓名：董帅学号：0801130110第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页DVD注塑模具设计摘要：本论文的主要内容为DVD门注塑模的设计。首先获得产品部件的外型实体模型（原外型设计运用UG建模），进行数据交换后存为STEP文件,然后利用Pro/ENGINEER2001重新测量建立.prt文件，然后综合运用EMX4.1模块完成模具的设计，再进行CAE分析，主要是用MoldflowPlasticAdvisers对其进行模流分析，通过不断分析改进和修整，使设计达到要求；通过所有检验后，用AutoCAD2006完成注塑模具非标准零件的零件图和模架的装配图。关键词：注塑模、DVD门、Pro/ENGINEER2001、EMX4.1、MoldflowPlasticAdvisersInjectionMoldDesignfortheDVDdoor【Abstract】ThisthesismainlyintroducethedesignforthepartofDVDdoorInjectionmold.TheprocessofthedesignisthatfirstlysavingtheSTEPfileofthepart(thepartsolidmodeliscreatedbyUG).ThenusethePro/ENGINEER2001tofinishthedesignofmold,atlast,useMOLDFLOWPLASTICSADVISERStodomoldflowanalysis.Thefinishedmoldcontainstwocavities.Ifthemoldpassesallchecks,thenfinishthedrawingsofnon-standardpartsandtheassemblydrawingabouttheinjectionmold.Atlastwriteouttheessay.【Keywords】Injectionmold.Pro/ENGINEER2001.EMX4.1.Mol第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页dflowPlasticAdvisers.DVDdoor.第一章绪论第一节、前言作为工业生产基础工艺装备的模具，在国民经济中占有重要的地位，模具技术也已成为衡量一个国家产品制造水平的重要标志之一。在第十一五规划中指出，模具是工业生产的基础工艺装备，国民经济的五大支柱产业——机械、电子、汽车、石化、建筑都要求模具工业发展与之相适应。模具因其生产效率高、产品质量好、材料消耗低、生产成本低而获得广泛应用，与其他加工制造业所无法比拟的。从工业产品生产行业看，模具是现代工业，特别是汽车、摩托车、航空、仪表、仪器、医疗器械、电子通讯、兵器、家用电器、五金工具、日用品等工业必不可少的工艺装备。据资料统计，利用模具制造的零件数量，在飞机、汽车、摩托车、拖拉机、电机、电器、仪器仪表等机电产品中占80%以上；在电脑、电视机、摄像机、照相机、录像机、传真机、电话及手机等电子产品中占85%以上；在电冰箱、洗衣机、空调、微波炉、吸尘器、电风扇、自行车、手表等轻工业产品中占90%以上；在了弹、枪支等兵器产品中占95%以上。我国模具工业在政府十分重视及关怀下，并提出相应的优惠政策进行模具技术开发，在模具工业中大量采用先进技术和设备，努力提高模具设计和制造水平，取得显著的经济第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页效益。另外，从资料获悉，目前，美国、日本、德国等发达国家的模具总产值都已超过机床总产值。模具技术的进步极大地促进了工业产品的生产发展，模具是“效益放大器”，用模具生产最终产品的价值将超过自身价格的几十倍乃至百倍及上千倍。据各国报导，模具工业在欧美等工业发达国家被称之“点铁成金”的“磁力工业”，如今世界模具工业的发展速度超过了新兴的电子工业，已实现了模具专业化、标准化和商业化，因而深受赞誉。美国工业界认为“模具工业是美国工业的基石”，日本称模具工业为“进入富裕社会的原动力”，在德国，被冠之以“金属加工业中的帝王”之称号，而欧盟一些国家称“模具就是黄金”，新加坡政府则把模具工业作为“磁力工业”，中国模具权威经理称为“模具是印钞机”。可见模具工业在世界各国经济发展中具有重要的显著地位。模具技术已成为衡量一个国家产品制造水平的重要标志之一。第二节、我国模具行业发展概述近年来，我国模具行业一直保持着良好的发展势...
