《通信技术》实验指导书VIP免费

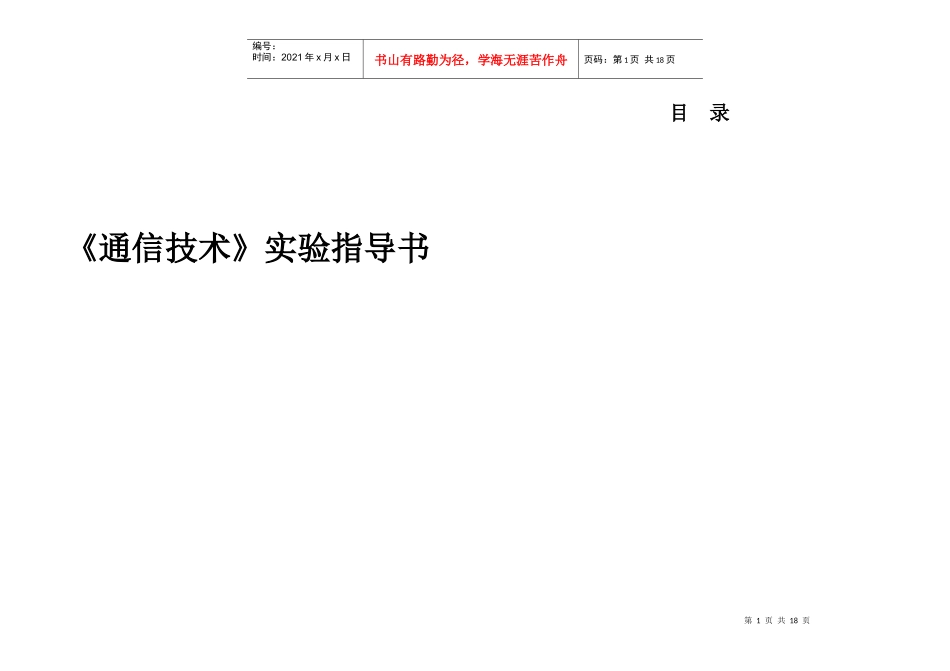

《通信技术》实验指导书_第1页
1/18
《通信技术》实验指导书_第2页
2/18

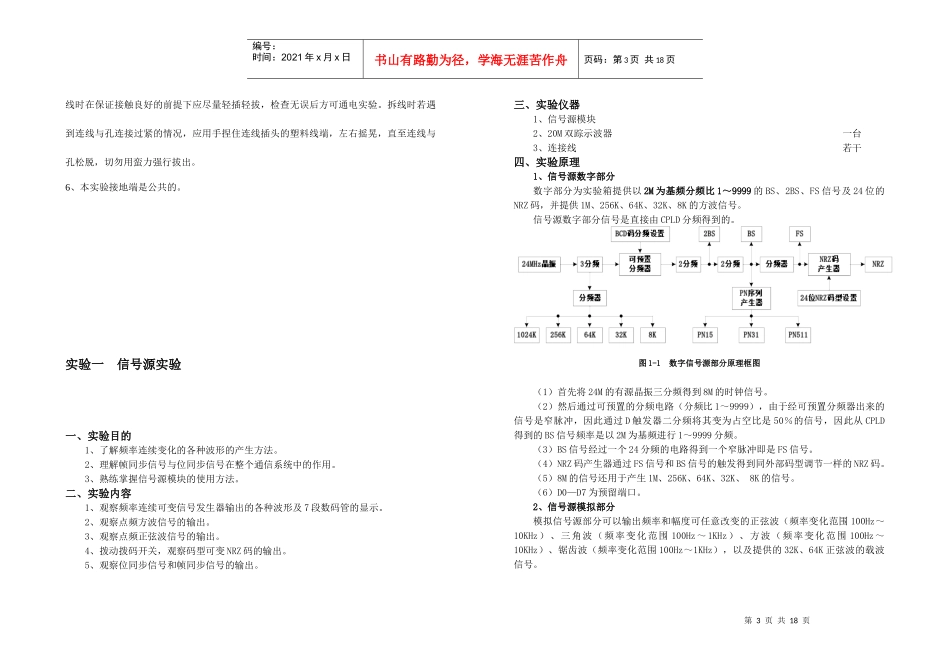

《通信技术》实验指导书_第3页
3/18
第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共18页《通信技术》实验指导书目录第2页共18页第1页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共18页实验注意事项.........................................................................................2实验一信号源实验.............................................................................2实验二脉冲幅度调制与解调实验.........................................................4实验三码型变换实验.........................................................................6实验四ASK调制与解调实验.............................................................9实验五FSK调制与解调实验...........................................................11实验六PSK(DPSK)调制与解调实验.............................................13实验七同步载波提取实验...............................................................15实验注意事项1、本实验系统接通电源前确保电源插座接地良好。2、各实验模块上的双刀双掷开关、轻触开关、微动开关、拨码开关、手旋电位器均为磨损器件,请不要频繁按动或旋转。3、请勿直接用手触摸芯片、电解电容等元件,以免造成损坏。4、各模块中的3362电位器(蓝色正方形元件)是出厂前调试使用的。出厂后的各实验模块功能已调至最佳状态;勿需另行调节这些电位器,否则将会对实验结果造成严重影响。5、在关闭各模块电源后,方可进行连线。连线最好用万用表检查是否出现断线等。连第3页共18页第2页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页线时在保证接触良好的前提下应尽量轻插轻拔,检查无误后方可通电实验。拆线时若遇到连线与孔连接过紧的情况,应用手捏住连线插头的塑料线端,左右摇晃,直至连线与孔松脱,切勿用蛮力强行拔出。6、本实验接地端是公共的。实验一信号源实验一、实验目的1、了解频率连续变化的各种波形的产生方法。2、理解帧同步信号与位同步信号在整个通信系统中的作用。3、熟练掌握信号源模块的使用方法。二、实验内容1、观察频率连续可变信号发生器输出的各种波形及7段数码管的显示。2、观察点频方波信号的输出。3、观察点频正弦波信号的输出。4、拨动拨码开关,观察码型可变NRZ码的输出。5、观察位同步信号和帧同步信号的输出。三、实验仪器1、信号源模块2、20M双踪示波器一台3、连接线若干四、实验原理1、信号源数字部分数字部分为实验箱提供以2M为基频分频比1~9999的BS、2BS、FS信号及24位的NRZ码,并提供1M、256K、64K、32K、8K的方波信号。信号源数字部分信号是直接由CPLD分频得到的。图1-1数字信号源部分原理框图(1)首先将24M的有源晶振三分频得到8M的时钟信号。(2)然后通过可预置的分频电路(分频比1~9999),由于经可预置分频器出来的信号是窄脉冲,因此通过D触发器二分频将其变为占空比是50%的信号,因此从CPLD得到的BS信号频率是以2M为基频进行1~9999分频。(3)BS信号经过一个24分频的电路得到一个窄脉冲即是FS信号。(4)NRZ码产生器通过FS信号和BS信号的触发得到同外部码型调节一样的NRZ码。(5)8M的信号还用于产生1M、256K、64K、32K、8K的信号。(6)D0—D7为预留端口。2、信号源模拟部分模拟信号源部分可以输出频率和幅度可任意改变的正弦波(频率变化范围100Hz~10KHz)、三角波(频率变化范围100Hz~1KHz)、方波(频率变化范围100Hz~10KHz)、锯齿波(频率变化范围100Hz~1KHz),以及提供的32K、64K正弦波的载波信号。第4页共18页第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共18页图1-2模拟信号源部分原理框图正弦波、方波、锯齿波、三角波一个周期的点数据被以不同的地址存入波形数据存储器中,单片机根据波形选择开关和频率调节器送入的信息,一方面发出控制信号给CPLD调制CPLD中分频器的分频比,并将分频后的频率通过驱动数码管显示出来,另一方面通过控制CPLD使其...
