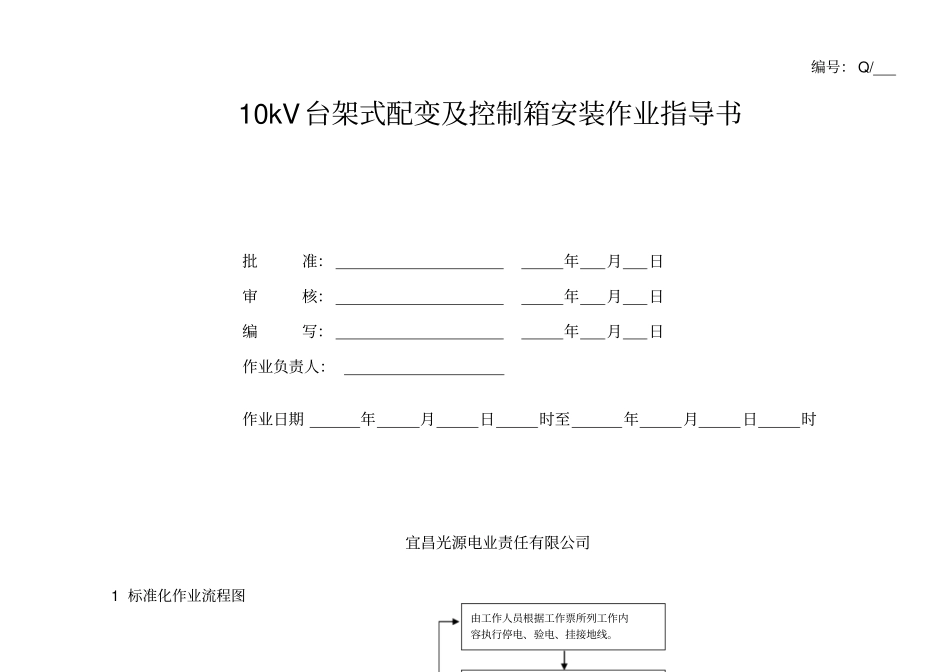

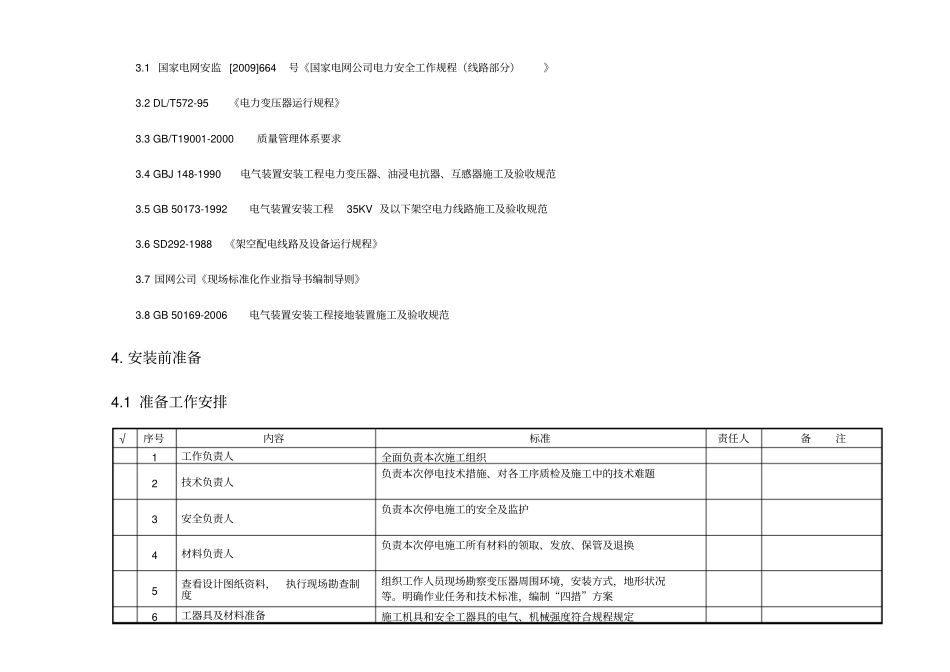

编号：Q/10kV台架式配变及控制箱安装作业指导书批准：年月日审核：年月日编写：年月日作业负责人：作业日期年月日时至年月日时宜昌光源电业责任有限公司1标准化作业流程图由工作人员根据工作票所列工作内容执行停电、验电、挂接地线。2.范围本作业指导书适用于10kV台架配变及控制箱安装作业。3.引用3.1国家电网安监[2009]664号《国家电网公司电力安全工作规程（线路部分）》3.2DL/T572-95《电力变压器运行规程》3.3GB/T19001-2000质量管理体系要求3.4GBJ148-1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范3.5GB50173-1992电气装置安装工程35KV及以下架空电力线路施工及验收规范3.6SD292-1988《架空配电线路及设备运行规程》3.7国网公司《现场标准化作业指导书编制导则》3.8GB50169-2006电气装置安装工程接地装置施工及验收规范4.安装前准备4.1准备工作安排√序号内容标准责任人备注1工作负责人全面负责本次施工组织2技术负责人负责本次停电技术措施、对各工序质检及施工中的技术难题3安全负责人负责本次停电施工的安全及监护4材料负责人负责本次停电施工所有材料的领取、发放、保管及退换5查看设计图纸资料，执行现场勘查制度组织工作人员现场勘察变压器周围环境，安装方式，地形状况等。明确作业任务和技术标准，编制“四措”方案6工器具及材料准备施工机具和安全工器具的电气、机械强度符合规程规定7组织现场作业人员学习作业指导书熟悉整个操作程序，明确工作任务，掌握工作中的危险点及控制措施。8办理第一种工作票执行《工作票、操作票制度实施细则》规定，工作负责人正确填写工作票，工作票审签人认真审签4.2人员要求√序号内容责任人备注1现场工作人员应身体健康、精神状态良好2作业人员必须具备必要的电气知识，掌握本专业作业技能；作业负责人必须持有本专业相关职业资格证书并经批准上岗3全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格4.3工器具（根据工程情况组织工器具）√序号名称规格/编号单位数量备注1吊车台12登杆工具套43吊绳根44卷尺只１√序号名称规格/编号单位数量备注5大榔头只16手锤把1710KV验电笔只18接地线副19喷灯把11010KV绝缘操作杆把111钢钎、夹锹等套212断线钳把213兆欧表块1接地电阻仪快114钳型电流表块115个人工具套64.4材料（根据现场实际组织材料）√序号名称规格单位数量备注1水泥电杆Φ190*15m根2按设计领取√序号名称规格单位数量备注2水泥电杆Φ190*12m根按设计领取3变压器S11—315kVA台1按设计领取4低压控制箱630A（一进三出）台1按设计领取5并沟线夹B-1套6按设计领取6验电接地环只3按设计领取7灭弧令克RW4—10/100A只3按设计领取8氧化锌避雷器HY5WS-12.7/50只3按设计领取9避雷器绝缘罩组1按设计领取10高压保险丝30A根3按设计领取11跌落保险绝缘罩套1按设计领取12变压器桩头绝缘罩HST型组1按设计领取13低压电缆头RST-4×150/1kV套2按设计领取14设备线夹SLG-1套9按设计领取15变压器出线电缆VV-4×240m8按设计领取16铜芯皮线BX-25、BX-150米若干按设计领取√序号名称规格单位数量备注17铜端子DT150个16按设计领取18接地引线-50×5kg80采用热镀锌19铜端子DT240个8按设计领取20接地极∠50×5×2500根6采用热镀锌21扎丝铝kg2按设计领取22关口表1.5（6）A块1按设计领取23电流互感器500/5套1按设计领取24变压器台架副1按设计领取25低压电缆VV-4×150m30按设计领取26针式瓷瓶PT-15T个7按设计领取27针式瓷瓶PT-10个4按设计领取4.5危险点分析√序号内容1不严格执行保证安全的组织措施，无票作业、无许可作业。2不严格执行保证安全的技术措施1）停电2）验电3）装设接地线4）悬挂标示牌和装设遮拦围栏√序号内容3使用不合格的安全工器具4高空坠落、高空落物伤人5倒杆6高低压触电或感应电伤人7各种跨越物距离不能保证8吊车吊装变压器时由于未按照吊装相关规定，可能造成人员伤害。9吊装变压器时，变压器脱落造成损伤。10完工后不清查现场，造成人员未下杆就报完工，设备上有遗留物4.6安全预控√序号内容1严格执行工作票制度2得到开工许可，使用确认良好的验电器验明无电压后，按工作票内容装接接地线，个人保安地线...
