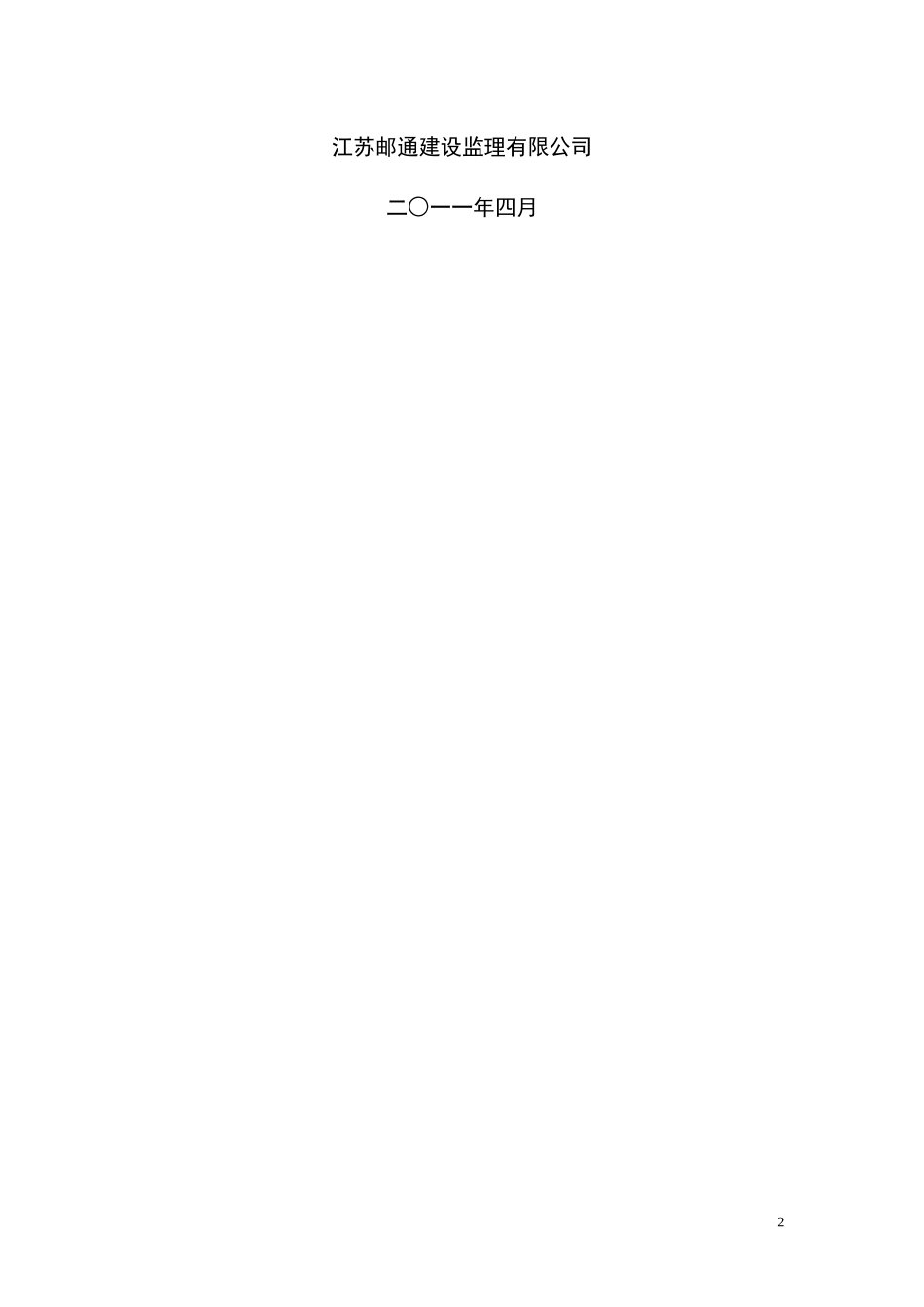

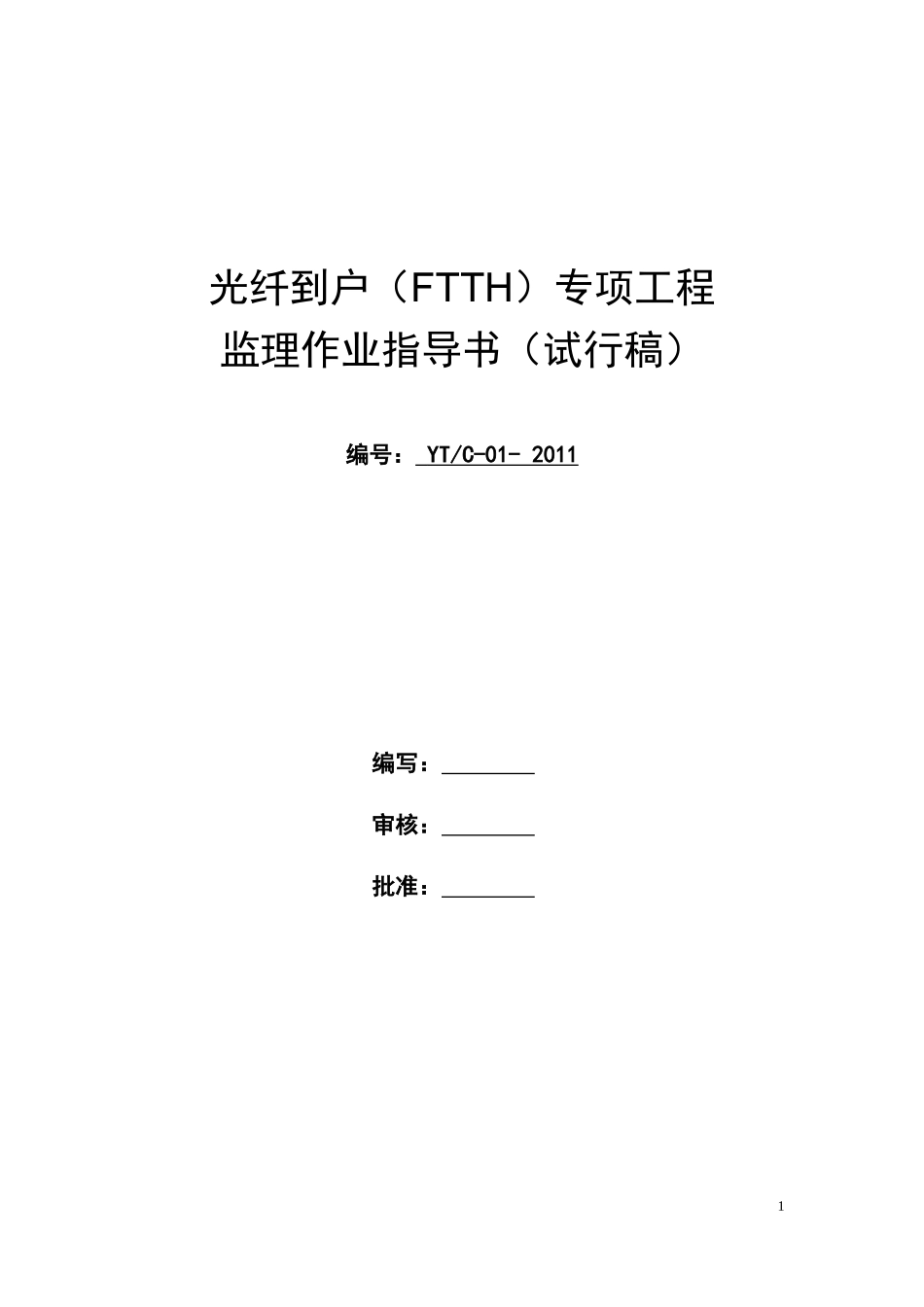

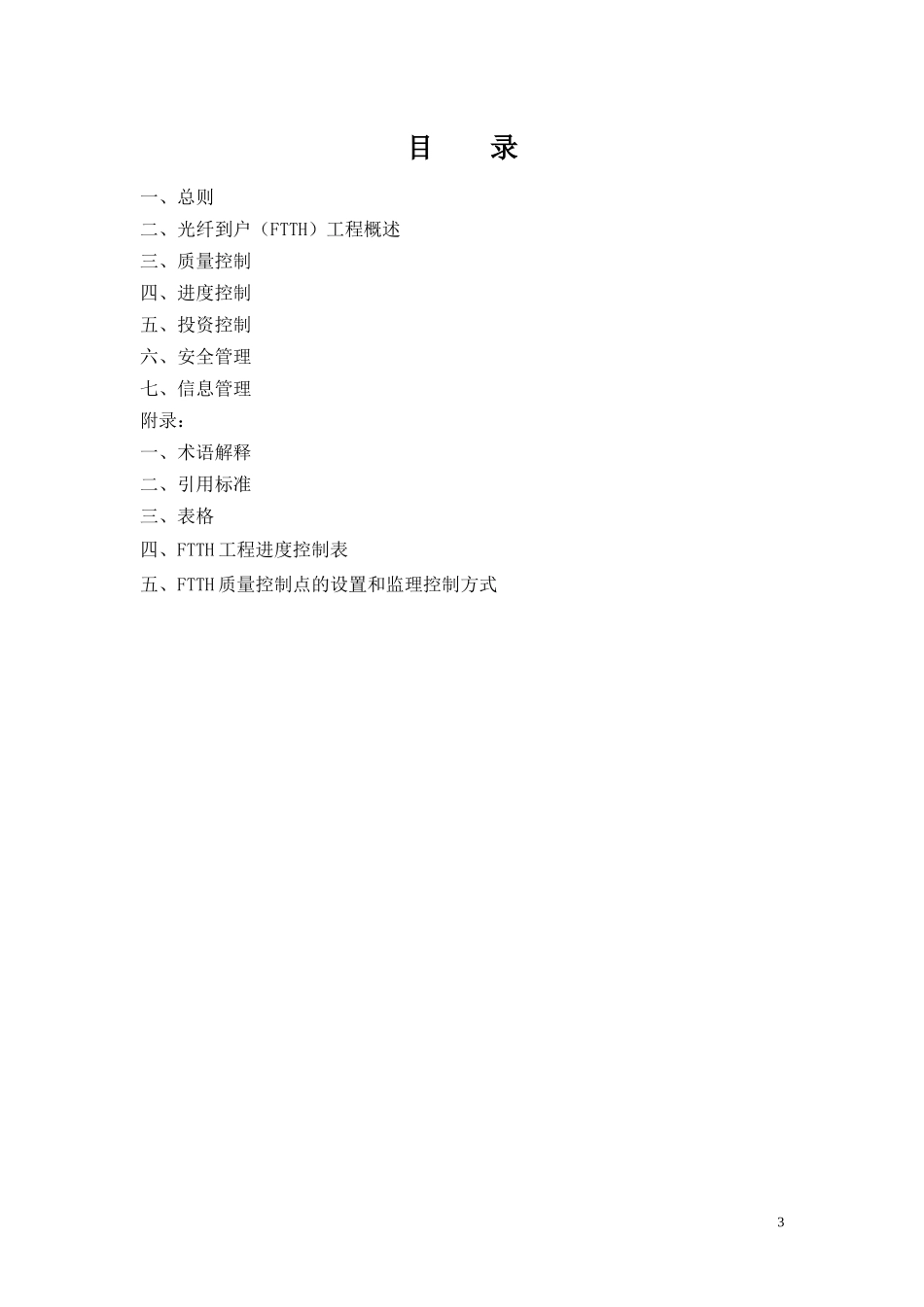

光纤到户（FTTH）专项工程监理作业指导书（试行稿）编号：YT/C-01-2011编写：审核：批准：1江苏邮通建设监理有限公司二○一一年四月2目录一、总则二、光纤到户（FTTH）工程概述三、质量控制四、进度控制五、投资控制六、安全管理七、信息管理附录：一、术语解释二、引用标准三、表格四、FTTH工程进度控制表五、FTTH质量控制点的设置和监理控制方式3一、总则1.1本作业指导书是根据公司质量管理体系要求,对专业工程的监理服务过程提供的作业指导文件,属于公司质量管理体系的C层文件，由于本指导书涉及了FTTH工程的设备和线路安装工程，因而定义为FTTH专项工程。1.2本作业指导书是在中国电信集团公司《中国电信光纤到户(FTTH)工程设计规范（暂行）》和《中国电信光纤到户(FTTH)工程施工及验收规范（暂行）》的基础上，并根据国家标准《监理规范》要求编写的。1.3本作业指导书汇集了苏中、苏南分公司关于FTTH工程监理作业文件，经公司线路专业技术组有关人员讨论后编写完成的。1.4本作业指导书与国家、行业有关现行标准和规范发生矛盾时，应以国家、行业有关标准和规范为准。二、光纤到户（FTTH）工程概述2.1EPON系统概述以太网无源光网络(EPON)是一种采用点到多点（P2MP）结构的单纤双向光4接入网，其典型拓扑结构为树型或星型，由网络侧的OLT、光分配网(ODN)和用户侧的ONU组成。根据ONU摆放的位置，EPON系统可能的应用包括FTTH、FTTO、FTTB、FTTC等场合。2.1.1、FTTH结构模型FTTH结构模型2.1.2、FTTH的网络构成光纤用户52.2、ODN基本结构形式光分配网络（ODN）是一种点对多点的无源网络，按照光分路器的连接方式可以组成多种结构，其中，星形和树形为最常用结构。2.2.1、星型结构当ONU与OLT之间按点对点配置，即一个ONU直接与OLT的一个PON口相连，中间没有光分路器（OBD）时就构成星形结构。2.2.2、树型结构树形结构有两种基本形式，如下：1）当OLT与ONU之间按一点对多点配置，即每一个OLT与多个ONU相连，中间设有一个光分路器（OBD）时就构成树形结构图（一），见下图。其优点跳接少，减少了光缆线路全程的衰减和故障率，便于数据库管理管理，缺点是光分路器后面的光缆数量大，对管道的需求量大，特别在光分路器集中安装时。6树形结构图（一）2）当采用两个或两个以上光分路器（OBD）按照级联的方式连接时就构成树形结构图（二），见下图。优点是由于光分路器分散安装减少了对管道的需求，适用于用户比较分散的小区，缺点是增加了跳接点，即增加了线路衰减，出现故障概率增加，同时数据库的管理增加难度。树形结构图（二）2.3、ODN结构的选择2.3.1、在选择ODN结构时，应根据用户性质、用户密度的分布情况、地理环境、管道资源、原有光缆的容量，以及OLT与ONU之间的距离、网络安全可靠性、经济性、操作管理和可维护性等多种因素综合考虑；2.3.2、ODN以树形结构为主，分光方式可采用一级分光或二级分光，但不宜超过二级；2.3.3、星形结构（不含光分路器时）适用于有大数据量和高速率要求的用7户；2.3.4、一级分光（树形结构图一)适用于商务楼、高层住宅等用户比较集中的地区或高档别墅区；2.3.5、二级分光（树形结构图二)适用于住宅小区，特别是多层住宅、高档的公寓、管道比较缺乏的地区。2.3.6、当用户分散、光缆线路距离相差悬殊，特别是郊区，可采用非均分光分路器，满足不同传输距离对光功率分配的需求。2.4、ODN与用户光缆网的关系逻辑上，ODN由馈线光纤、光分路器和支线组成，而用户光缆在物理结构上通常可分为三个部分，即主干光缆、配光缆、驻地网光缆。2.4.1、主干光缆部分：通常由用户主干光缆和一级光交接箱组成；2.4.2、配光缆部分：通常由一级、二级配光缆、二级光交接箱和光分纤箱组成；2.4.3、驻地网光缆部分：通常为大楼内或小区内部的配光缆、光分纤箱和光缆终端盒组成；2.5、光分路器位置设置光分路器在用户光缆网中的位置有如下四种情况：2.5.1、当采用一级分光方式，光分路器设在驻地网时，光分路器可安装在室内或室外，室内安装位置包括电信交接间、小区中心机房、楼内弱电井、楼层壁龛箱等位置。光分路器上连光缆可分别来自一级光交接箱、二级光交接箱或光分纤...
