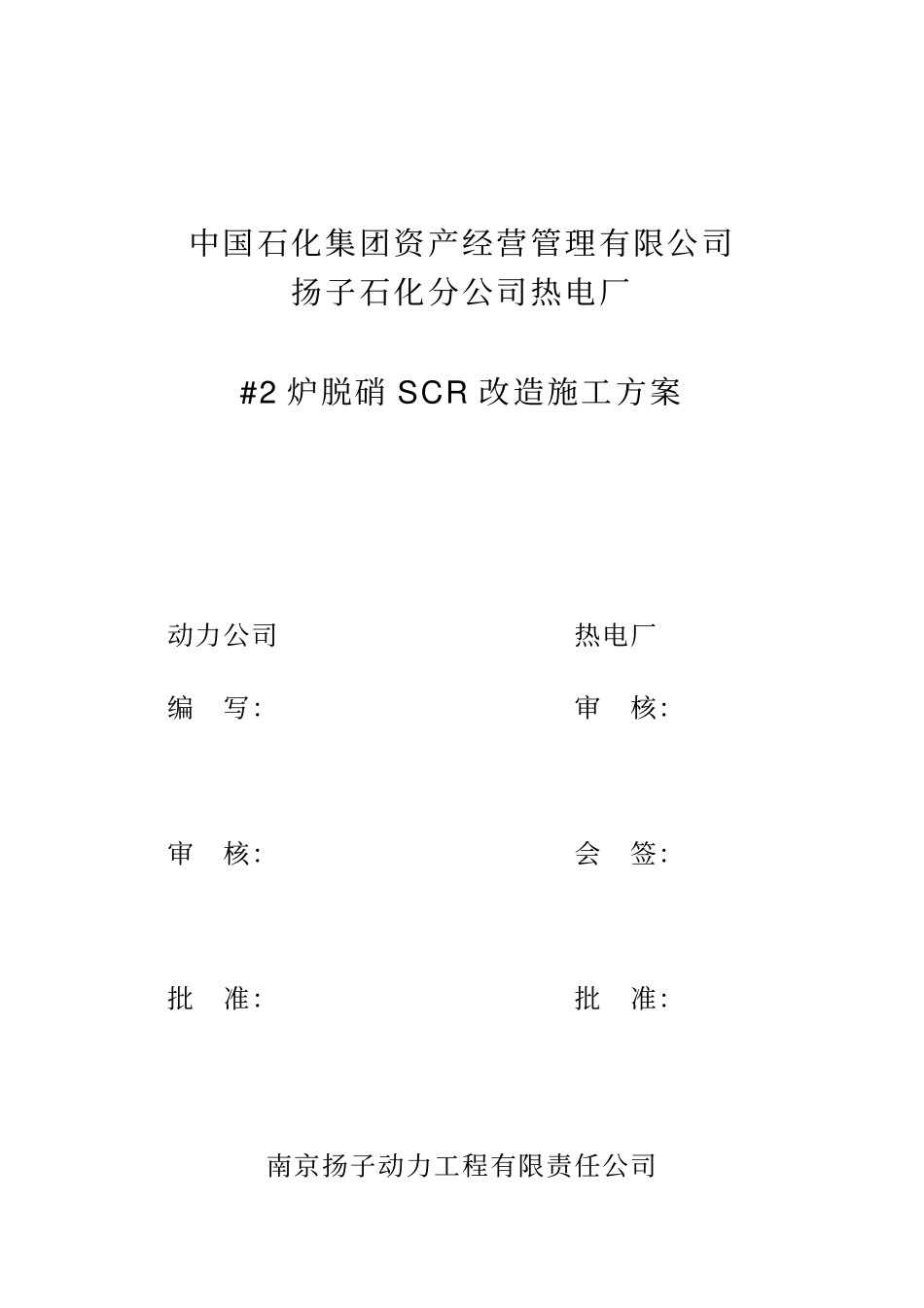

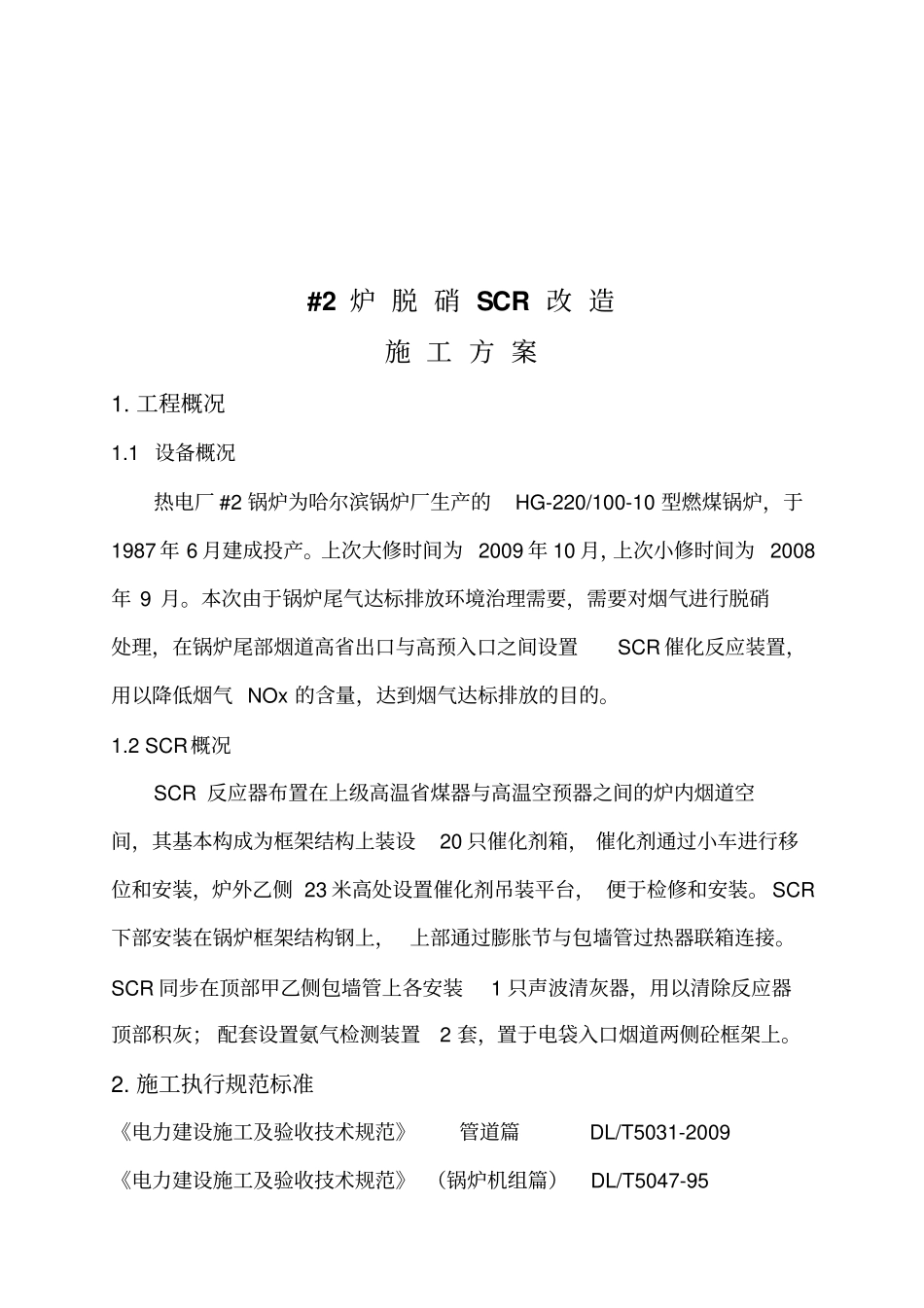

中国石化集团资产经营管理有限公司扬子石化分公司热电厂#2炉脱硝SCR改造施工方案动力公司热电厂编写:审核:审核:会签:批准:批准:南京扬子动力工程有限责任公司二○一一年十月目录一、工程概况二、施工执行规范标准三、工期安排四、施工准备及交底五、施工作业程序六、施工技术措施七、QHSE管理八、作业危害、环境因数分析表九、焊接工艺卡十、检修进度网络表#2炉脱硝SCR改造施工方案1.工程概况1.1设备概况热电厂#2锅炉为哈尔滨锅炉厂生产的HG-220/100-10型燃煤锅炉,于1987年6月建成投产。上次大修时间为2009年10月,上次小修时间为2008年9月。本次由于锅炉尾气达标排放环境治理需要,需要对烟气进行脱硝处理,在锅炉尾部烟道高省出口与高预入口之间设置SCR催化反应装置,用以降低烟气NOx的含量,达到烟气达标排放的目的。1.2SCR概况SCR反应器布置在上级高温省煤器与高温空预器之间的炉内烟道空间,其基本构成为框架结构上装设20只催化剂箱,催化剂通过小车进行移位和安装,炉外乙侧23米高处设置催化剂吊装平台,便于检修和安装。SCR下部安装在锅炉框架结构钢上,上部通过膨胀节与包墙管过热器联箱连接。SCR同步在顶部甲乙侧包墙管上各安装1只声波清灰器,用以清除反应器顶部积灰;配套设置氨气检测装置2套,置于电袋入口烟道两侧砼框架上。2.施工执行规范标准《电力建设施工及验收技术规范》管道篇DL/T5031-2009《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-95《火力发电厂焊接技术规程》DL/T869—2004《火电施工质量验收及评定标准》(锅炉篇)96版《电业安全工作规程》(热力和机械部分)电安生[1994]227号《锅炉钢结构技术条件》JB/T1620-1993《SCR改造设计方案》北京中电联环保工程有限公司《#2锅炉、电袋除尘器中修、锅炉提效、脱硝检修方案》3.工期安排3.1计划工期时间:2011年10月27日~2011年12月20日3.2网络进度安排见《#2炉中修、提效及脱硝改造计划进度网络图》4.施工准备及交底4.1人员准备4.1.1根据施工项目内容以及计划工期要求,确定参加施工的人员。4.1.2参与施工作业人员符合用工申请要求。4.1.3施工项目负责人在施工前必须充分熟悉有关的施工要求和技术要术,依据现场实际情况合理安排施工项目和步骤。4.1.4劳动力组织序号工种数量1专职安全员1人2技术员1人3质检员1人4合格焊工2人5电工1人6起重工2人7配合普工2人共计10人4.2工机具配备电焊机2台手提电动切割机2台氧、乙炔设备2套手拉葫芦1T4只磨光机4只角向磨光机φ1504台平板车3T1台3T卷扬机2台4.3材料准备4.3.1施工所需的设备、材料已准备到位。4.3.2确认本次工程所需的各种工器、机具完好到位。4.3.3厂家供应的设备、备件产品的合格证书作为质保资料归档。4.3.4做好备件材料的入厂检验和检测分析工作,特别是催化剂的验收和管理保存工作,要确认保管、运输、安装方法和形式。4.4劳保用品准备4.4.1修前确认所有施工人员的安全帽、工作服、劳保手套、劳保鞋、等劳保用品已准备齐全完好。4.4.2登高作业准备双钩三点式安全带完好备用。4.4.3现场施工打磨作业防护镜已充分准备。4.4.4施工作业防尘口罩准备充分。4.5现场施工条件准备4.5.1保温拆除完毕,现场清理干净。4.5.2脚手架搭设完成,脚手架合格且悬挂合格证。4.5.3现场起吊设备准备到位就绪。4.5.4特殊工种作业人员证件齐全,随身携带。4.5.5相关的侧包墙管改造、高预更换工作已结束,具备安装SCR基础构建的外部条件。4.6技术交底4.6.1施工前熟悉施工项目和施工内容。4.6.2组织项目负责人熟悉图纸内容,熟知作业施工点的主要内容。4.6.3对SCR的备件和零部件做好识别验收工作,交待具体到货检查识别类型、项目和目的,反应装置的存放条件。4.6.4识别告知反应催化剂的危害类别和危害程度。4.6.5交底项目负责人施工进度安排,熟悉施工网络进度安排。4.6.6交待施工作业中存在的危险点和危险因数,做好危害识别。4.6.7交待安全、环保工作中各类注意事项。5.施工作业程序成立施工小组技术交底图纸审查材料、器具准备备件验收施工方案编写备件、材料检验与图纸对照核对开工报告启动准备外部钢平台安装SCR反应器框架安装膨胀节安装SCR反应器墙皮安装S...
