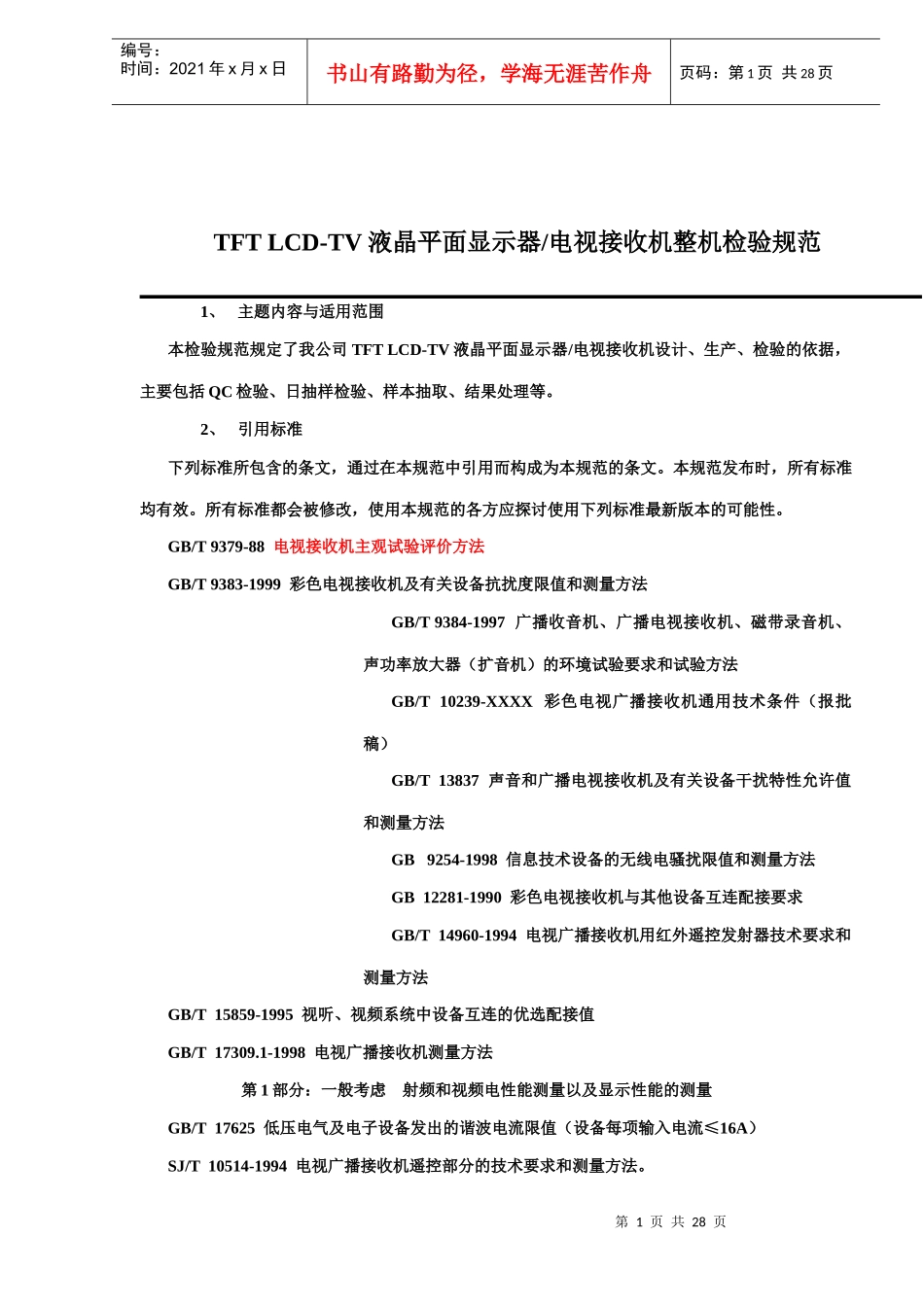

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页TFTLCD-TV液晶平面显示器/电视接收机整机检验规范1、主题内容与适用范围本检验规范规定了我公司TFTLCD-TV液晶平面显示器/电视接收机设计、生产、检验的依据，主要包括QC检验、日抽样检验、样本抽取、结果处理等。2、引用标准下列标准所包含的条文，通过在本规范中引用而构成为本规范的条文。本规范发布时，所有标准均有效。所有标准都会被修改，使用本规范的各方应探讨使用下列标准最新版本的可能性。GB/T9379-88电视接收机主观试验评价方法GB/T9383-1999彩色电视接收机及有关设备抗扰度限值和测量方法GB/T9384-1997广播收音机、广播电视接收机、磁带录音机、声功率放大器（扩音机）的环境试验要求和试验方法GB/T10239-XXXX彩色电视广播接收机通用技术条件（报批稿）GB/T13837声音和广播电视接收机及有关设备干扰特性允许值和测量方法GB9254-1998信息技术设备的无线电骚扰限值和测量方法GB12281-1990彩色电视接收机与其他设备互连配接要求GB/T14960-1994电视广播接收机用红外遥控发射器技术要求和测量方法GB/T15859-1995视听、视频系统中设备互连的优选配接值GB/T17309.1-1998电视广播接收机测量方法第1部分：一般考虑射频和视频电性能测量以及显示性能的测量GB/T17625低压电气及电子设备发出的谐波电流限值（设备每项输入电流≤16A）SJ/T10514-1994电视广播接收机遥控部分的技术要求和测量方法。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页SJ/T10919-1996彩色电视广播接收机包装SJ/T11157-1998电视广播接收机测量方法，第2部分：伴音通道的电性能测量，一般测量方法和单声道测量方法修正案1GB8898-1997电网电源供电的家用和类似一般用途的电子及有关设备的安全要求GB4943-1995信息技术设备（包括电气事务设备）的安全SJ/T11285-2003彩色电视接收机基本技术参数GB/T2828-87逐批检查计数抽样程序及抽样表Q/SW001-200《TFTLCD-TV液晶平面显示器/电视接收机企业标准》3、一般要求3.1、电视制式采用的制式应符合相应电视制式的规定。3.2、使用条件使用条件由产品标准规定。3.3、正常测试条件在下列范围内的湿度、温度和气压的任意组合条件下进行测量。环境温度：15℃～35℃；相对湿度：45%～75%；大气压力：86KPa～106Kpa；在上述测试条件下，被测设备应满足其性能规范，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能规范，并允许被测设备在更为极端的条件下储存。3.4、图形符号按GB/T5465.1—5465.2的相关规定规定。3.4、互连配接要求TFTLCD-TV液晶平面显示器/电视接收机应有复合视频输入接口，还可带有分量信号输入接口，如果与计算机连接，还应有VGA接口，对于TFTLCD-TV液晶平面电视接收机，应具备电视射频第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页输入信号接入端子，至少支持PALI/DK信号的解调及解码显示，并应符合GB12281和GB/T15859中的有关规定。4、QC检验要求和内容4.1、检验方式QC检验方式采取在线检验方式。在整机生产的重要环节和最后环节设置QC，对整机生产的全过程进行全数检验。4.2、检验项目A、外观、结构、内部工艺质量检验B、图象、伴音质量检验C、功能质量检验D、安全、电磁兼容质量检验4.3、检验方法和要求按工序操作工艺文件的内容和要求进行检查。4.4、质量记录和处理凡在在线检验过程中出现的有缺陷的半成品机器，均要求在流程卡上注明故障现象或故障部位，并将坏机打入前道工序维修，不得流入下道工序。经前道工序修复后方可重新提交检验。检验人员每天作好检验记录，汇总后提交上级质量主管人员，对批量性和其它质量异常必须在第一时间反馈上级质量主管人员或经理。5、日抽样检验5.1、检验项目A、开箱检验B、工艺装配检验C、常温主要电性能检验D、常温负荷试验6、开箱检验要求和内容6.1、检验方式开箱检验采取包装后开箱抽检方式进行。第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共...
