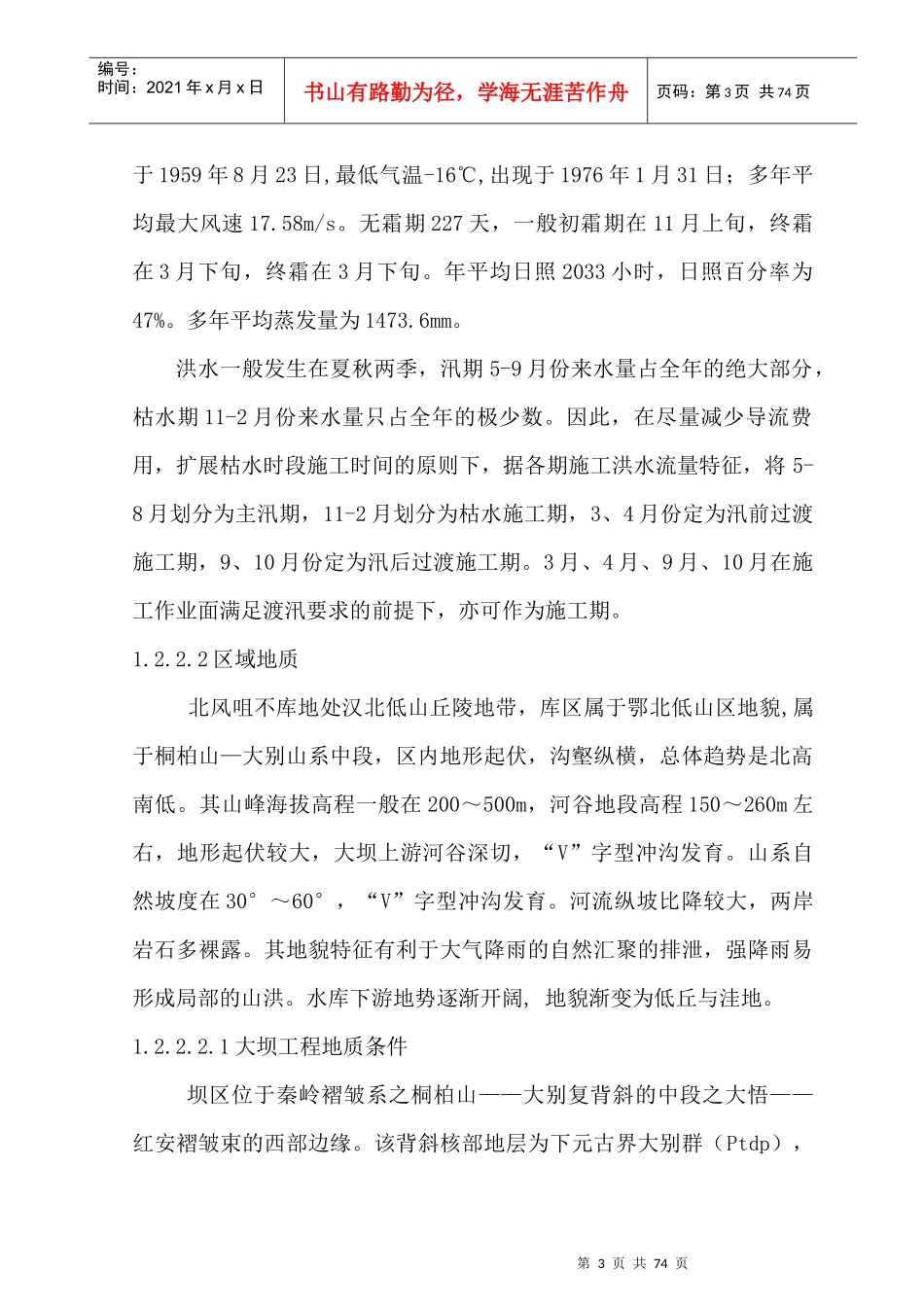

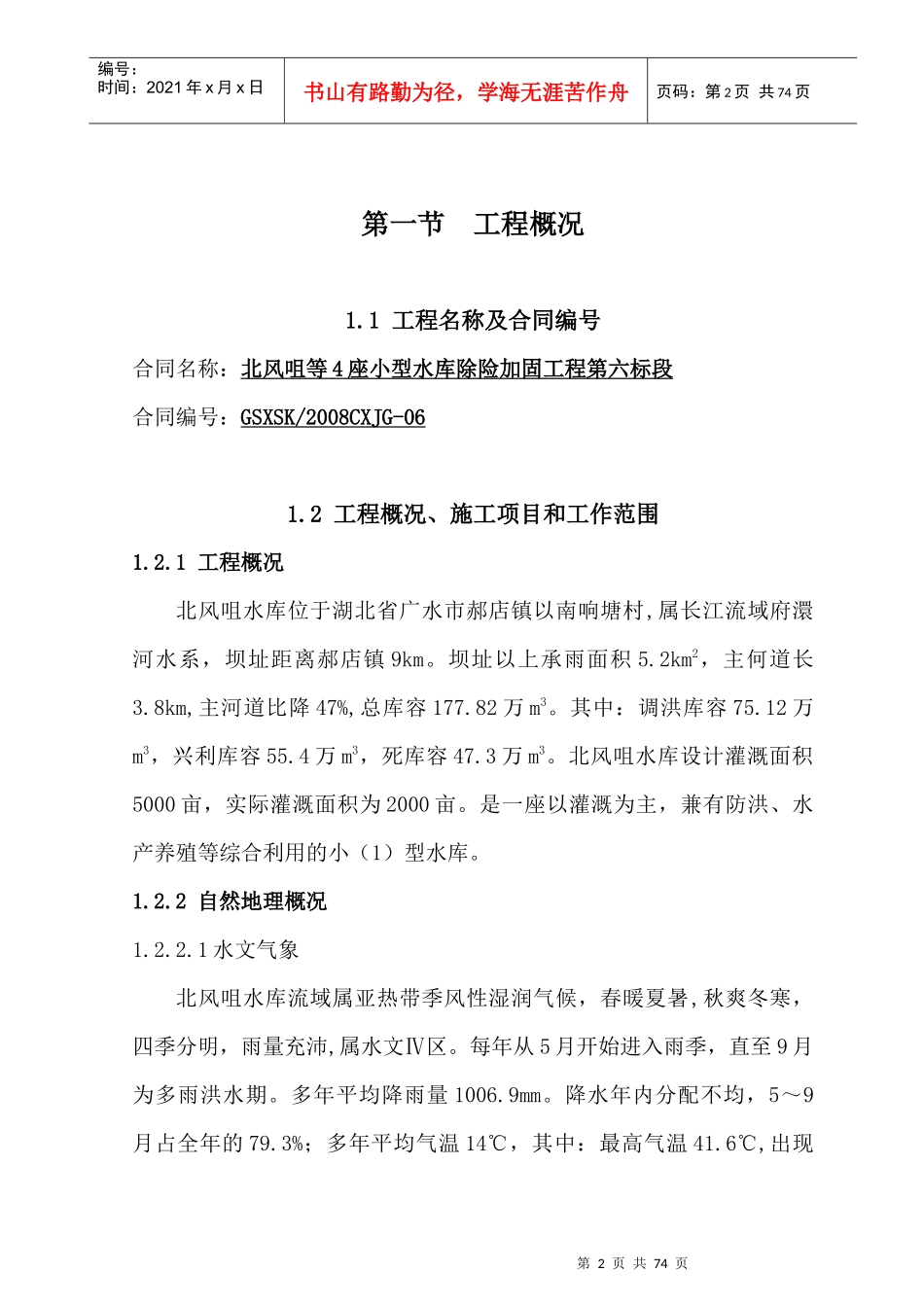

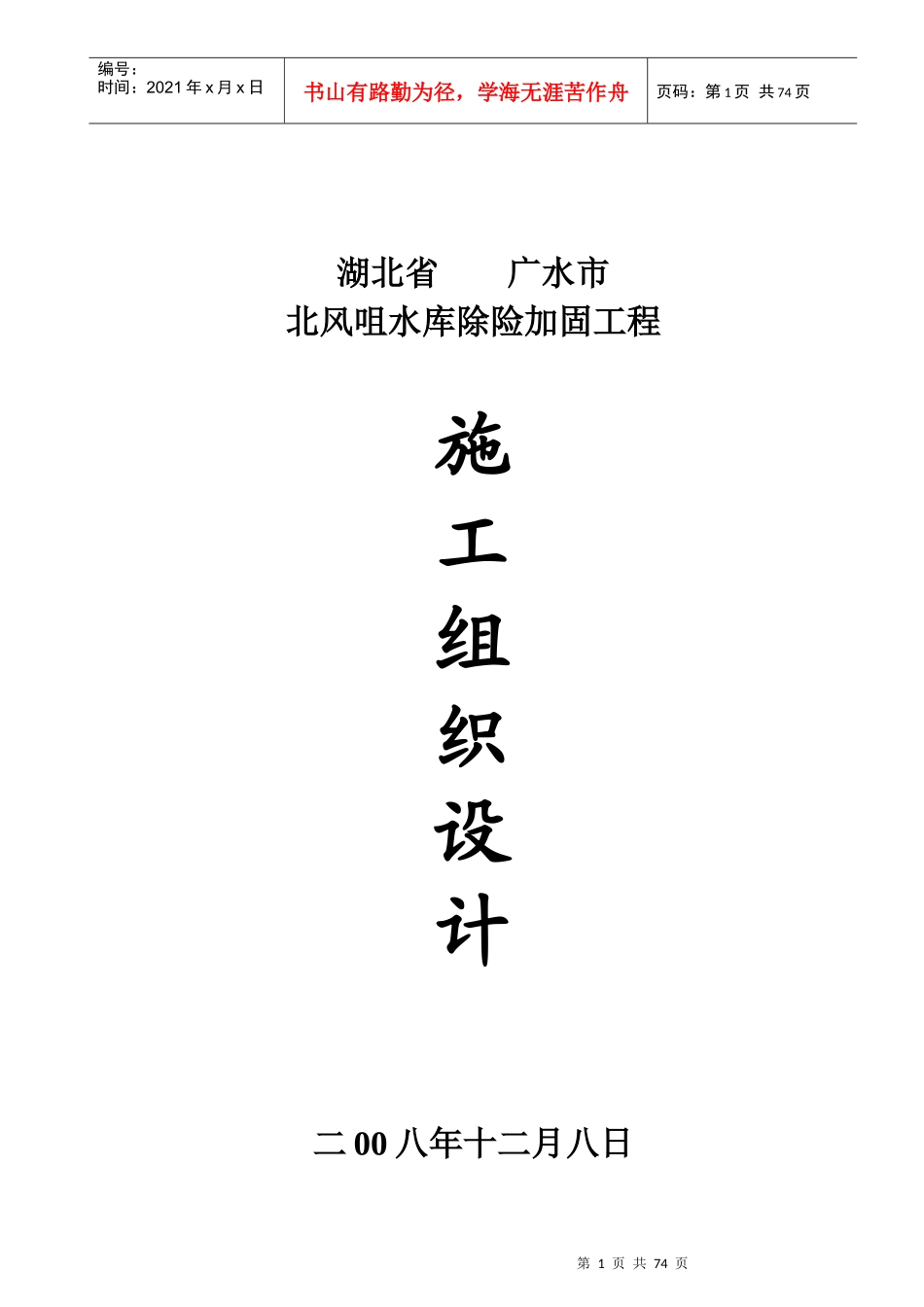

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页湖北省广水市北风咀水库除险加固工程施工组织设计二00八年十二月八日第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页第一节工程概况1.1工程名称及合同编号合同名称：北风咀等4座小型水库除险加固工程第六标段合同编号：GSXSK/2008CXJG-061.2工程概况、施工项目和工作范围1.2.1工程概况北风咀水库位于湖北省广水市郝店镇以南响塘村,属长江流域府澴河水系，坝址距离郝店镇9km。坝址以上承雨面积5.2km2，主何道长3.8km,主河道比降47%,总库容177.82万m3。其中：调洪库容75.12万m3，兴利库容55.4万m3，死库容47.3万m3。北风咀水库设计灌溉面积5000亩，实际灌溉面积为2000亩。是一座以灌溉为主，兼有防洪、水产养殖等综合利用的小（1）型水库。1.2.2自然地理概况1.2.2.1水文气象北风咀水库流域属亚热带季风性湿润气候，春暖夏暑,秋爽冬寒，四季分明，雨量充沛,属水文Ⅳ区。每年从5月开始进入雨季，直至9月为多雨洪水期。多年平均降雨量1006.9mm。降水年内分配不均，5～9月占全年的79.3%；多年平均气温14℃，其中：最高气温41.6℃,出现第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页于1959年8月23日,最低气温-16℃,出现于1976年1月31日；多年平均最大风速17.58m/s。无霜期227天，一般初霜期在11月上旬，终霜在3月下旬，终霜在3月下旬。年平均日照2033小时，日照百分率为47%。多年平均蒸发量为1473.6mm。洪水一般发生在夏秋两季，汛期5-9月份来水量占全年的绝大部分，枯水期11-2月份来水量只占全年的极少数。因此，在尽量减少导流费用，扩展枯水时段施工时间的原则下，据各期施工洪水流量特征，将5-8月划分为主汛期，11-2月划分为枯水施工期，3、4月份定为汛前过渡施工期，9、10月份定为汛后过渡施工期。3月、4月、9月、10月在施工作业面满足渡汛要求的前提下，亦可作为施工期。1.2.2.2区域地质北风咀不库地处汉北低山丘陵地带，库区属于鄂北低山区地貌,属于桐柏山—大别山系中段，区内地形起伏，沟壑纵横，总体趋势是北高南低。其山峰海拔高程一般在200～500m，河谷地段高程150～260m左右，地形起伏较大，大坝上游河谷深切，“V”字型冲沟发育。山系自然坡度在30°～60°，“V”字型冲沟发育。河流纵坡比降较大，两岸岩石多裸露。其地貌特征有利于大气降雨的自然汇聚的排泄，强降雨易形成局部的山洪。水库下游地势逐渐开阔,地貌渐变为低丘与洼地。1.2.2.2.1大坝工程地质条件坝区位于秦岭褶皱系之桐柏山——大别复背斜的中段之大悟——红安褶皱束的西部边缘。该背斜核部地层为下元古界大别群（Ptdp），第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页南西翼为中元古界红安群七角山组（Pt2q）和震旦系（Z）。坝址区地质构造相对较简单，野外调查和坝基钻探均未发现比较大的断层构造存在。根据地质钻孔揭示，坝基岩体主要为片岩。地层岩性简单，裂隙较发育，部分地段岩体已破碎成小块状，岩体的浅色矿物和暗色矿物不清晰。根据地质调查和钻孔勘察，坝址区岩体在垂直方向上可分为三个风化带，即强风化带、弱风化带、微风化带。强风化带厚度在1.8～3.6m间，弱风化带厚度在2.1～2.6m。根据压水及注水试验，强风化岩石的渗透系数在2.6×10～7.6m×10-4之间，属中等透水层；其下部为弱～微透水带，透水率q＜10Lu，属相对隔水层。大坝心墙回填土质量较差，从钻孔揭露来看，主要为壤土、砂壤土，灰褐色，库水位以上土性呈硬塑状，库水位以下土性一般呈可塑状态。土质不均，夹少量碎块石及砂粒，碎块石含量3%～10%左右，碎石为强～弱风化状态的片岩岩石。粒径一般为1～4cm。根据注水试验，心墙土体的渗透性在5.53×10-4～1.72×10-6cm/s，属中等～微透水性。1.2.2.2.2溢洪道工程地质条件溢洪道位于大坝右岸,走向为143°,为劈山建成的开敞式无闸控制泄水明槽,全段均未护砌,无消能防冲设施,两岸边坡陡峭.钻探结果表明,溢洪道为强风化片岩体,节理裂隙发育,岩石...
