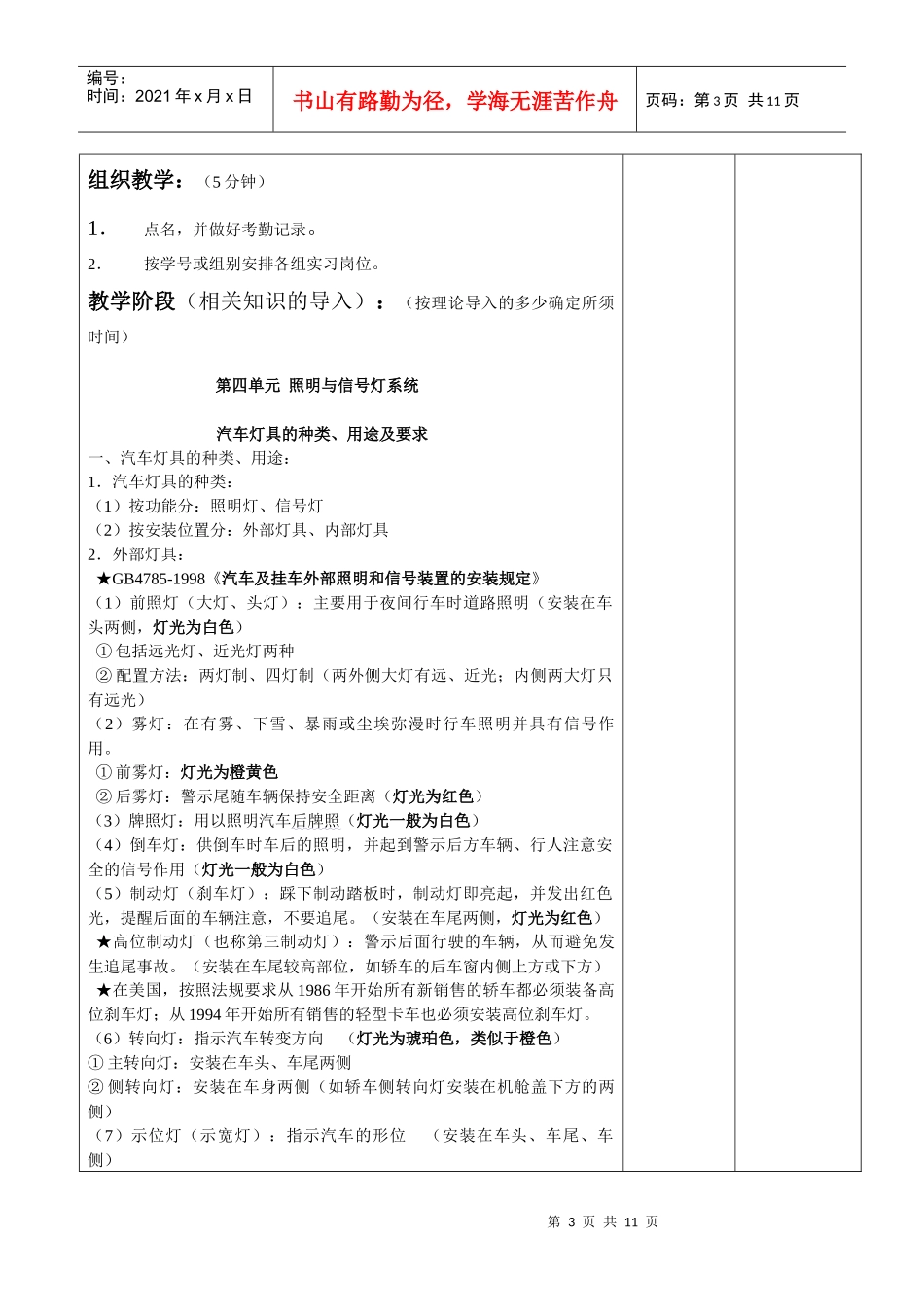

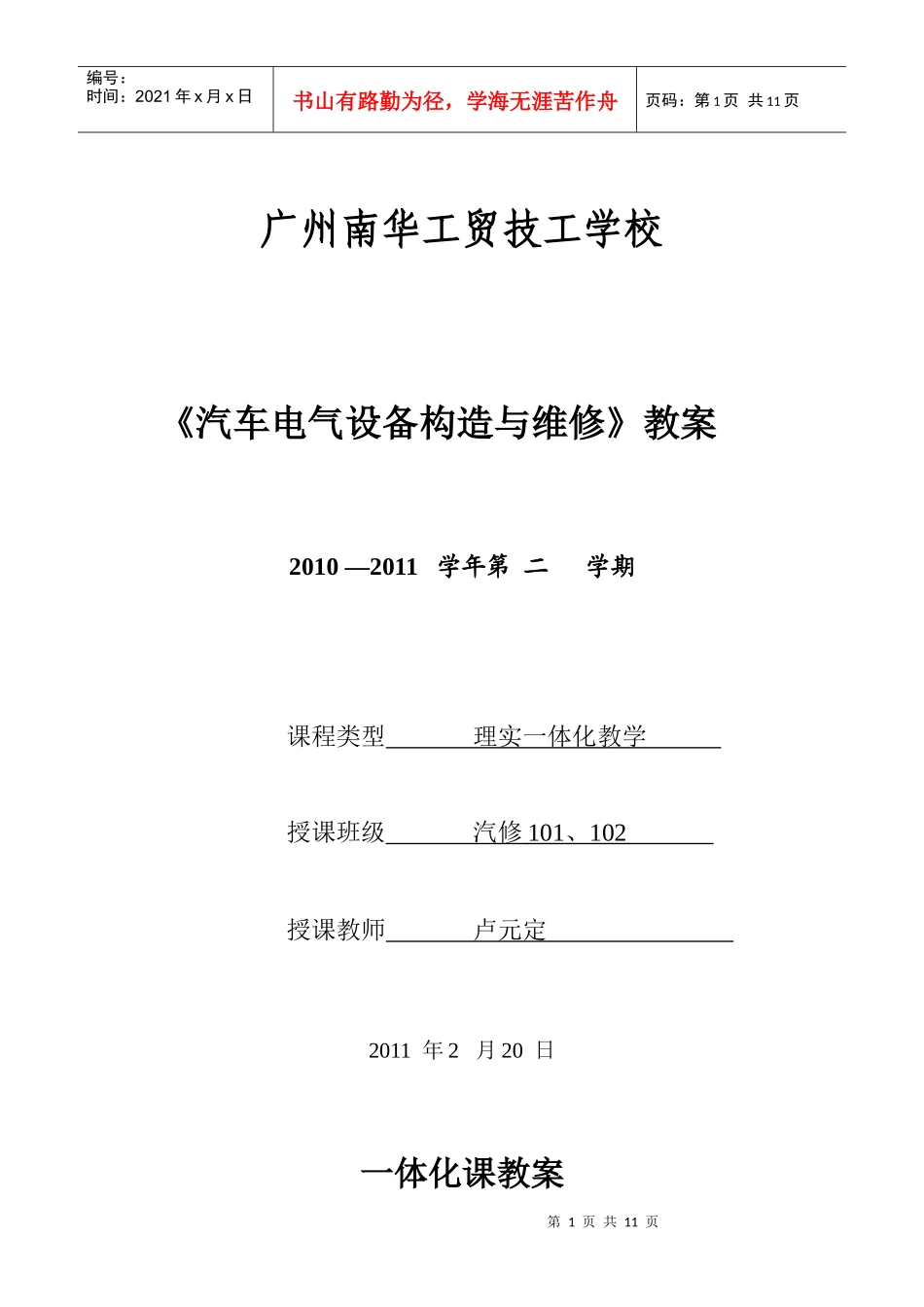

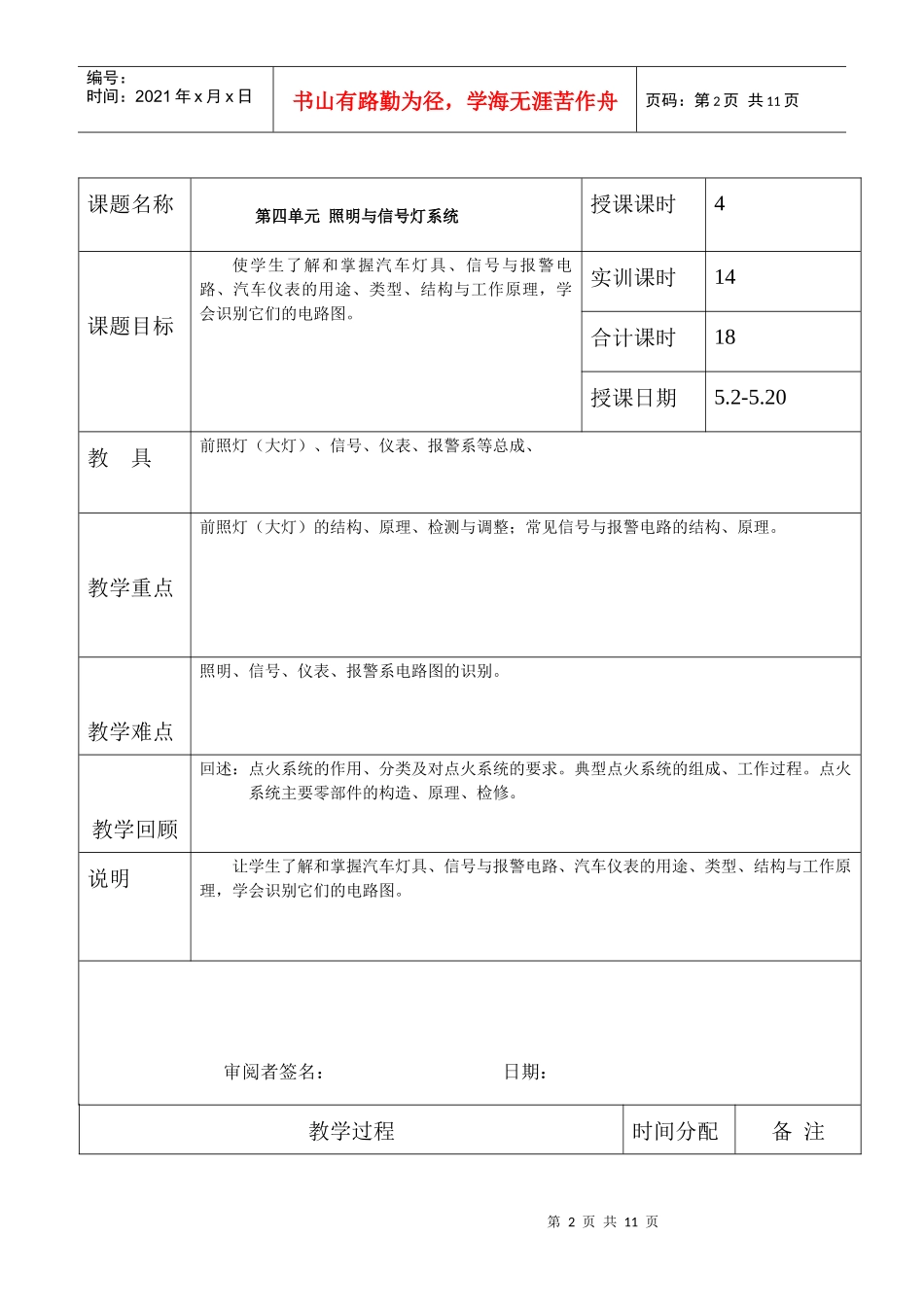

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页广州南华工贸技工学校《汽车电气设备构造与维修》教案2010—2011学年第二学期课程类型理实一体化教学授课班级汽修101、102授课教师卢元定2011年2月20日一体化课教案第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页课题名称第四单元照明与信号灯系统授课课时4课题目标使学生了解和掌握汽车灯具、信号与报警电路、汽车仪表的用途、类型、结构与工作原理,学会识别它们的电路图。实训课时14合计课时18授课日期5.2-5.20教具前照灯(大灯)、信号、仪表、报警系等总成、教学重点前照灯(大灯)的结构、原理、检测与调整;常见信号与报警电路的结构、原理。教学难点照明、信号、仪表、报警系电路图的识别。教学回顾回述:点火系统的作用、分类及对点火系统的要求。典型点火系统的组成、工作过程。点火系统主要零部件的构造、原理、检修。说明让学生了解和掌握汽车灯具、信号与报警电路、汽车仪表的用途、类型、结构与工作原理,学会识别它们的电路图。审阅者签名:日期:教学过程时间分配备注第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页组织教学:(5分钟)1.点名,并做好考勤记录。2.按学号或组别安排各组实习岗位。教学阶段(相关知识的导入):(按理论导入的多少确定所须时间)第四单元照明与信号灯系统汽车灯具的种类、用途及要求一、汽车灯具的种类、用途:1.汽车灯具的种类:(1)按功能分:照明灯、信号灯(2)按安装位置分:外部灯具、内部灯具2.外部灯具:GB4785-1998★《汽车及挂车外部照明和信号装置的安装规定》(1)前照灯(大灯、头灯):主要用于夜间行车时道路照明(安装在车头两侧,灯光为白色)①包括远光灯、近光灯两种②配置方法:两灯制、四灯制(两外侧大灯有远、近光;内侧两大灯只有远光)(2)雾灯:在有雾、下雪、暴雨或尘埃弥漫时行车照明并具有信号作用。①前雾灯:灯光为橙黄色②后雾灯:警示尾随车辆保持安全距离(灯光为红色)(3)牌照灯:用以照明汽车后牌照(灯光一般为白色)(4)倒车灯:供倒车时车后的照明,并起到警示后方车辆、行人注意安全的信号作用(灯光一般为白色)(5)制动灯(刹车灯):踩下制动踏板时,制动灯即亮起,并发出红色光,提醒后面的车辆注意,不要追尾。(安装在车尾两侧,灯光为红色)★高位制动灯(也称第三制动灯):警示后面行驶的车辆,从而避免发生追尾事故。(安装在车尾较高部位,如轿车的后车窗内侧上方或下方)★在美国,按照法规要求从1986年开始所有新销售的轿车都必须装备高位刹车灯;从1994年开始所有销售的轻型卡车也必须安装高位刹车灯。(6)转向灯:指示汽车转变方向(灯光为琥珀色,类似于橙色)①主转向灯:安装在车头、车尾两侧②侧转向灯:安装在车身两侧(如轿车侧转向灯安装在机舱盖下方的两侧)(7)示位灯(示宽灯):指示汽车的形位(安装在车头、车尾、车侧)第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页①前示位灯:俗称“小灯”(灯光为白色或黄色)②后示位灯:俗称“尾灯”(灯光为红色)③侧示位灯:(灯光为琥珀色)(8)示廓灯(角标灯):标示汽车轮廓(安装在车前车尾最边上,灯光为前白后红)★安全标准规定在车高高于三米的汽车必须安装示廓灯。★大型汽车(大货车)的车顶、车身侧面也装有示廓灯。(9)驻车灯:夜间停车时,打开驻车灯用以标示汽车形位。(安装在车前车尾两侧,灯光为前白后红)(10)警示灯:标示汽车的特殊类型。(安装在车顶)★小汽车往往将刹车灯、后转向灯、倒车灯、后雾灯等构成整体式组合尾灯。3.内部灯具:(1)顶灯:主要用于车内照明,有的车辆顶灯还具有门灯的作用(灯光一般为白色)(2)阅读灯:便于乘客阅读(装在乘员座前部或顶部,灯光一般为白色)(3)行李箱灯:在夜间行李箱门打开时照亮行李箱(灯光一般为白色)(4)门灯:夜间开启车门时,照亮车内脚下和车外地面,便于乘员上下车;...
