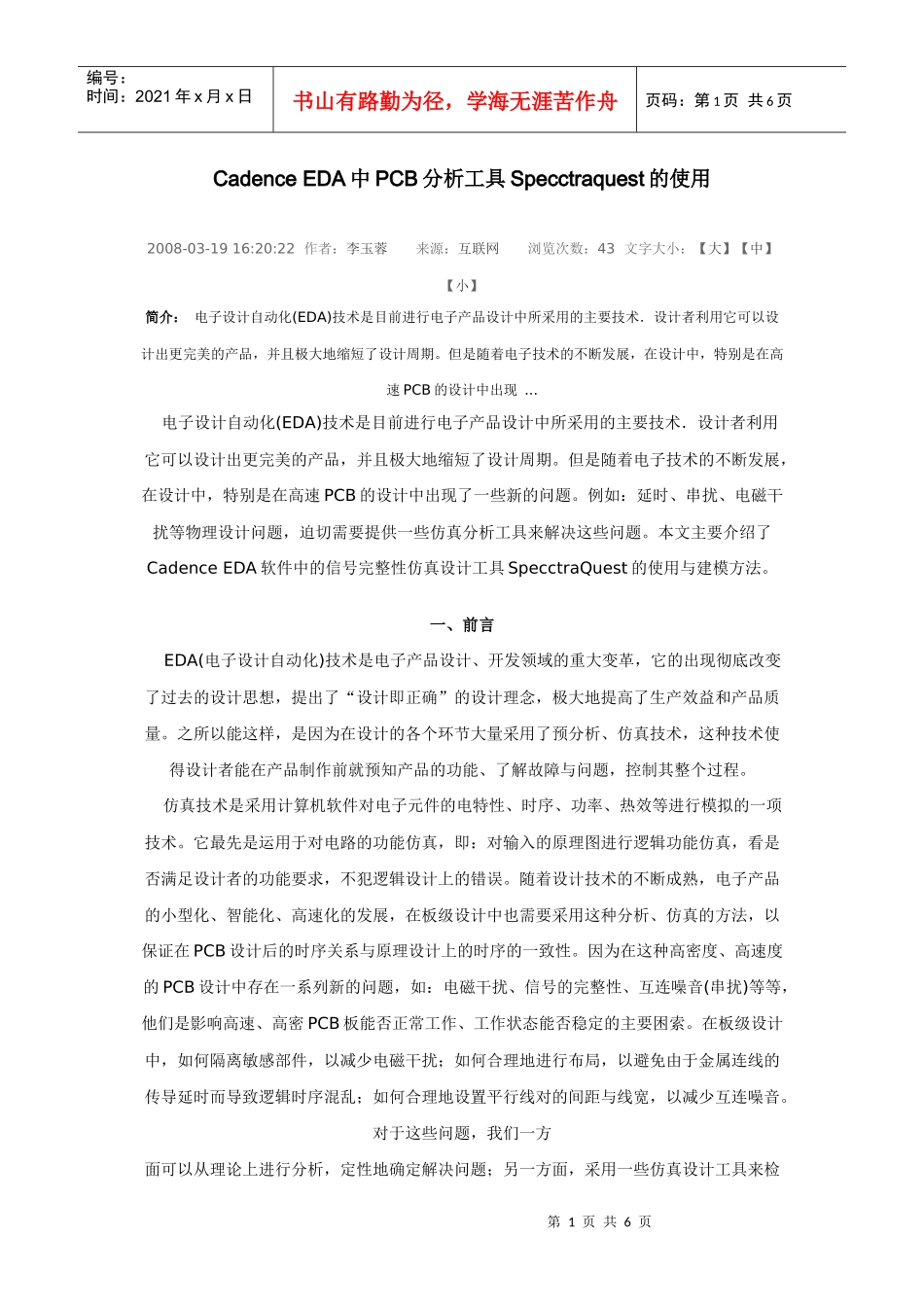

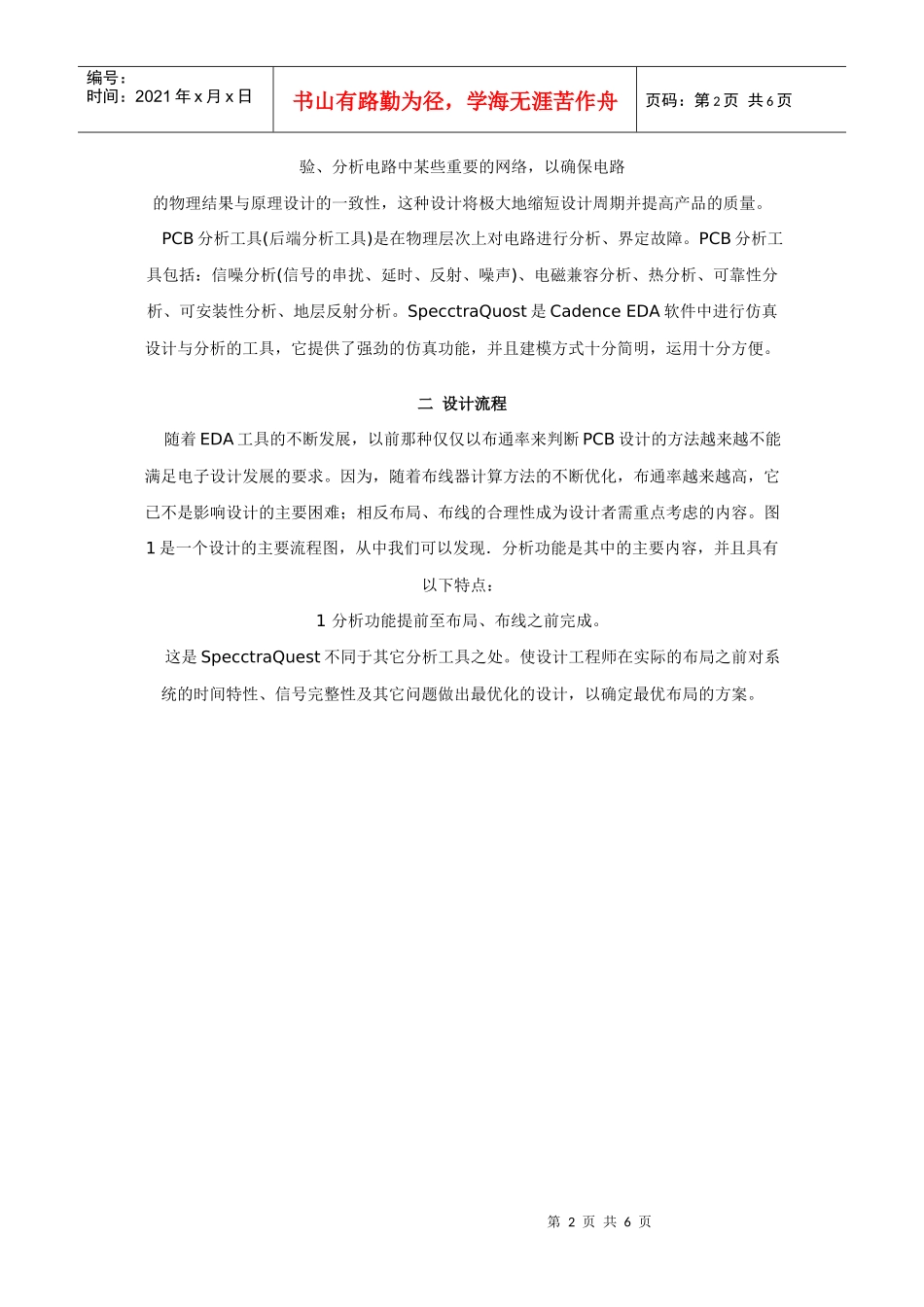

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页CadenceEDA中PCB分析工具Specctraquest的使用2008-03-1916:20:22作者：李玉蓉来源：互联网浏览次数：43文字大小：【大】【中】【小】简介：电子设计自动化(EDA)技术是目前进行电子产品设计中所采用的主要技术．设计者利用它可以设计出更完美的产品，并且极大地缩短了设计周期。但是随着电子技术的不断发展，在设计中，特别是在高速PCB的设计中出现...电子设计自动化(EDA)技术是目前进行电子产品设计中所采用的主要技术．设计者利用它可以设计出更完美的产品，并且极大地缩短了设计周期。但是随着电子技术的不断发展，在设计中，特别是在高速PCB的设计中出现了一些新的问题。例如：延时、串扰、电磁干扰等物理设计问题，迫切需要提供一些仿真分析工具来解决这些问题。本文主要介绍了CadenceEDA软件中的信号完整性仿真设计工具SpecctraQuest的使用与建模方法。一、前言EDA(电子设计自动化)技术是电子产品设计、开发领域的重大变革，它的出现彻底改变了过去的设计思想，提出了“设计即正确”的设计理念，极大地提高了生产效益和产品质量。之所以能这样，是因为在设计的各个环节大量采用了预分析、仿真技术，这种技术使得设计者能在产品制作前就预知产品的功能、了解故障与问题，控制其整个过程。仿真技术是采用计算机软件对电子元件的电特性、时序、功率、热效等进行模拟的一项技术。它最先是运用于对电路的功能仿真，即：对输入的原理图进行逻辑功能仿真，看是否满足设计者的功能要求，不犯逻辑设计上的错误。随着设计技术的不断成熟，电子产品的小型化、智能化、高速化的发展，在板级设计中也需要采用这种分析、仿真的方法，以保证在PCB设计后的时序关系与原理设计上的时序的一致性。因为在这种高密度、高速度的PCB设计中存在一系列新的问题，如：电磁干扰、信号的完整性、互连噪音(串扰)等等，他们是影响高速、高密PCB板能否正常工作、工作状态能否稳定的主要困索。在板级设计中，如何隔离敏感部件，以减少电磁干扰；如何合理地进行布局，以避免由于金属连线的传导延时而导致逻辑时序混乱；如何合理地设置平行线对的间距与线宽，以减少互连噪音。对于这些问题，我们一方面可以从理论上进行分析，定性地确定解决问题；另一方面，采用一些仿真设计工具来检第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页验、分析电路中某些重要的网络，以确保电路的物理结果与原理设计的一致性，这种设计将极大地缩短设计周期并提高产品的质量。PCB分析工具(后端分析工具)是在物理层次上对电路进行分析、界定故障。PCB分析工具包括：信噪分析(信号的串扰、延时、反射、噪声)、电磁兼容分析、热分析、可靠性分析、可安装性分析、地层反射分析。SpecctraQuost是CadenceEDA软件中进行仿真设计与分析的工具，它提供了强劲的仿真功能，并且建模方式十分简明，运用十分方便。二设计流程随着EDA工具的不断发展，以前那种仅仅以布通率来判断PCB设计的方法越来越不能满足电子设计发展的要求。因为，随着布线器计算方法的不断优化，布通率越来越高，它已不是影响设计的主要困难；相反布局、布线的合理性成为设计者需重点考虑的内容。图1是一个设计的主要流程图，从中我们可以发现．分析功能是其中的主要内容，并且具有以下特点：1分析功能提前至布局、布线之前完成。这是SpecctraQuest不同于其它分析工具之处。使设计工程师在实际的布局之前对系统的时间特性、信号完整性及其它问题做出最优化的设计，以确定最优布局的方案。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2specctraQuest内部包括SigNoise信号完整性分析工具。三specctraQuest简介specctraQuest是Cadence公司为了满足高速系统和板级设计需要开发的易用的工程设计环境。它将功能设计和物理设计有机地结合在一起。设计工程师能在这种直观的环境第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页中探索并解决与系统功...
