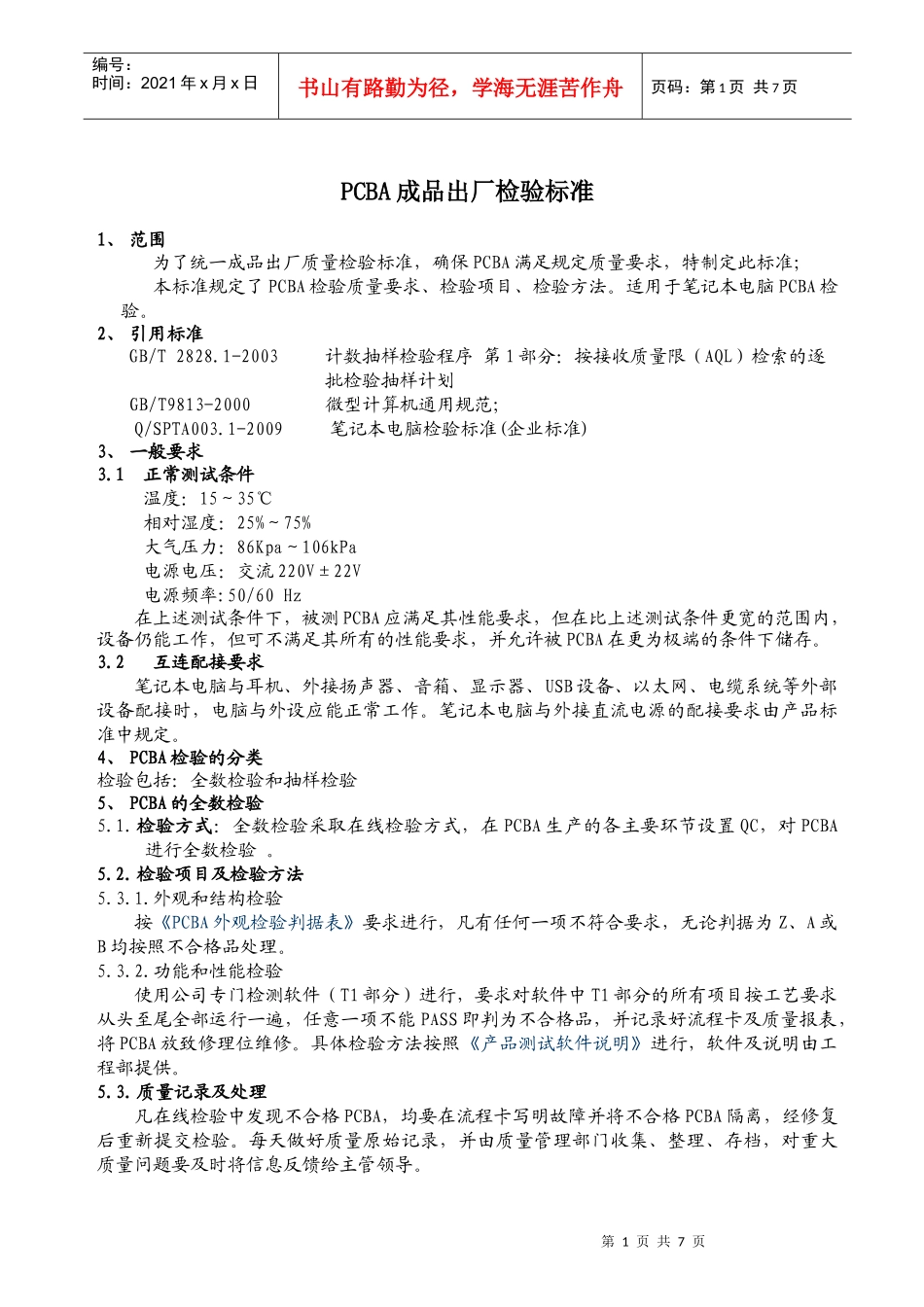

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页PCBA成品出厂检验标准1、范围为了统一成品出厂质量检验标准，确保PCBA满足规定质量要求，特制定此标准；本标准规定了PCBA检验质量要求、检验项目、检验方法。适用于笔记本电脑PCBA检验。2、引用标准GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T9813-2000微型计算机通用规范；Q/SPTA003.1-2009笔记本电脑检验标准(企业标准)3、一般要求3.1正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流220V±22V电源频率:50/60Hz在上述测试条件下，被测PCBA应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被PCBA在更为极端的条件下储存。3.2互连配接要求笔记本电脑与耳机、外接扬声器、音箱、显示器、USB设备、以太网、电缆系统等外部设备配接时，电脑与外设应能正常工作。笔记本电脑与外接直流电源的配接要求由产品标准中规定。4、PCBA检验的分类检验包括：全数检验和抽样检验5、PCBA的全数检验5.1.检验方式：全数检验采取在线检验方式，在PCBA生产的各主要环节设置QC，对PCBA进行全数检验。5.2.检验项目及检验方法5.3.1.外观和结构检验按《PCBA外观检验判据表》要求进行，凡有任何一项不符合要求，无论判据为Z、A或B均按照不合格品处理。5.3.2.功能和性能检验使用公司专门检测软件（T1部分）进行，要求对软件中T1部分的所有项目按工艺要求从头至尾全部运行一遍，任意一项不能PASS即判为不合格品，并记录好流程卡及质量报表，将PCBA放致修理位维修。具体检验方法按照《产品测试软件说明》进行，软件及说明由工程部提供。5.3.质量记录及处理凡在线检验中发现不合格PCBA，均要在流程卡写明故障并将不合格PCBA隔离，经修复后重新提交检验。每天做好质量原始记录，并由质量管理部门收集、整理、存档，对重大质量问题要及时将信息反馈给主管领导。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页6、PCBA的抽样检验6.1.抽样检验的质量要求和检验方法6.1.1.包装和附件检验6.1.1.1.产品名称、型号正确、清晰可辨6.1.1.2.生产日期：年、月、日正确、清晰可辨；6.1.1.3.采用技术标准号：企业标准；6.1.1.4.包装箱最大外型尺寸：L×B×H，cm；6.1.1.5.纸箱文字、图案清晰、准确与实际产品特性相符；6.1.1.6.箱体内外无脏污、涂写等影响公司产品形象等缺陷。6.1.1.7.所使用泡沫或卡板尺寸正确，配合良好；要求表面干燥，密度符合设计要求，同时要求无破损、无脏污；6.1.2.外观和结构检验6.1.2.1.产品外观必须具有如下标志，且标志正确、清晰可辨6.1.2.2.产品外观、结构质量检验要求6.1.2.3.外观、结构质量检验方法外观、结构质量检验方法采取目测、手感检验和测量，具体按《PCBA外观和结构检验标准》的规定判定不合格品。6.1.3.性能和功能检验6.1.3.1.性能和功能检验要求按5.3.2使用软件测试，应全部PASS。6.1.3.2.检验方法采用感官检验法，具要求按附录B。6.1.4.安全和电磁兼容检验6.1.4.1.安全质量检验要求笔记本电脑安全性能应满足GB4943-2001《信息技术设备的安全》，使用元件符合《产品安全件清单》6.1.4.2.电磁兼容检验要求：电磁兼容件使用定点厂家指定型号产品，符合《产品电磁兼容件清单》；6.1.4.3.检验方法主要通过目测验核对，具体按照附录C中的内容进行检验及判定。6.2.抽样检验的检验规则抽样检验用于PCBA的交收检验。抽检检验必须在全数检验完成后并且全部合格的提交验收批次产品中进行。目的为判断每个提交检验批的批质量是否符合规定要求进行的检验。交收检验是对生产单位提交检验批的出厂检验，由生产单位质量检验部门或客户进行。6.2.1.抽样方案严格度的规定6.2.1.1.一般规定开始一般使用正常检验抽样方案，除需要按转移规则改变抽样方案的严格度外，下一次检验继续使用前一次检验严格度相同的抽样方案。进行严格度调整不包括再提交检验批。6.2.2.不合格、不合格品的分类和判据6.2.2.1.不合格的分类本标准中将不...
