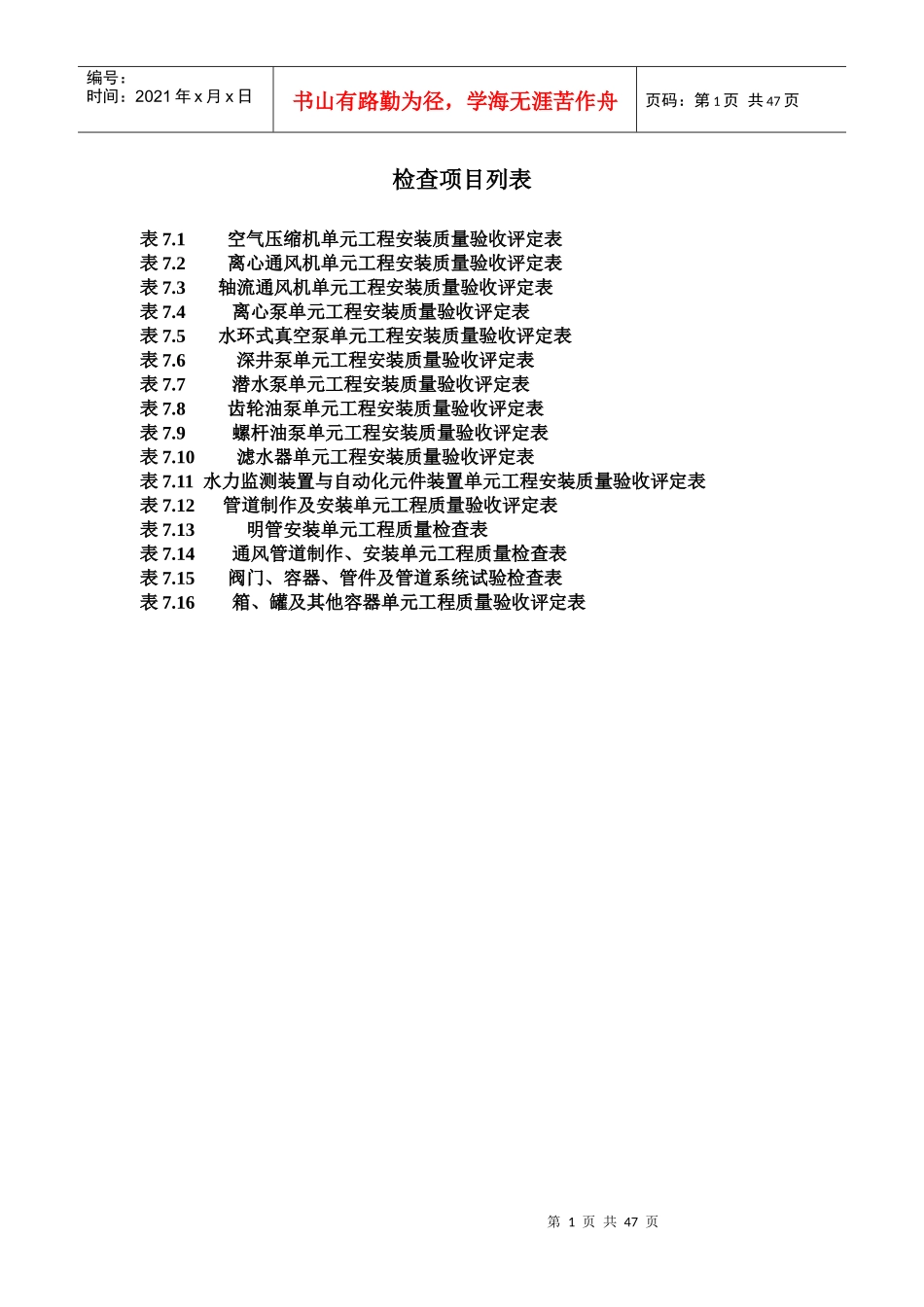

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页检查项目列表表7.1空气压缩机单元工程安装质量验收评定表表7.2离心通风机单元工程安装质量验收评定表表7.3轴流通风机单元工程安装质量验收评定表表7.4离心泵单元工程安装质量验收评定表表7.5水环式真空泵单元工程安装质量验收评定表表7.6深井泵单元工程安装质量验收评定表表7.7潜水泵单元工程安装质量验收评定表表7.8齿轮油泵单元工程安装质量验收评定表表7.9螺杆油泵单元工程安装质量验收评定表表7.10滤水器单元工程安装质量验收评定表表7.11水力监测装置与自动化元件装置单元工程安装质量验收评定表表7.12管道制作及安装单元工程质量验收评定表表7.13明管安装单元工程质量检查表表7.14通风管道制作、安装单元工程质量检查表表7.15阀门、容器、管件及管道系统试验检查表表7.16箱、罐及其他容器单元工程质量验收评定表第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页水利水电工程表7.1空气压缩机单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目一般项目合格数优良数合格数优良数1单元工程安装质量（见空气压缩机单元工程安装质量检查表）2各项试验和试运转符合本标准和相关专业标准的规定单元工程试运转质量（见空气压缩机单元工程试运转质量检查表）安装单位自评意见各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运转符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良标准率为，其中主控项目优良标准率为，单元工程安装质量验收评定等级为。（签字，加盖公章）年月日建设单位意见（签字，加盖公章）年月日第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页注1：主控项目和一般项目中的合格数是指达到合格及以上质量标准的项目个数。注2：检验项目优良标准率=（主控项目优良数+一般项目优良数）/检验项目总数×100%。注3：对重要隐蔽单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写意见并签字。具体要求应满足SL176的规定注4：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。水利水电工程表7.1-1空气压缩机单元工程安装质量检查表分部工程名称单元工程名称安装部位安装内容安装单位开/完工日期年月日~年月日项次检验项目允许偏差（mm）检测值（mm）合格数合格率质量标准等级合格优良12345678910主控项目1空气压缩机安装机座纵、横向水平度0.10mm/m0.08mm/m一般项目1皮带轮端面垂直度0.50mm/m0.30mm/m2皮带轮端面同面性0.50mm0.20mm3空气压缩机内部清理畅通、无异物主控项目1附属设备安装管口方位、地脚螺栓和基础的位置符合设计要求一般项目1附属管道清洁、畅通2管道与空气压缩机之间的连接符合设计要求检查意见：主控项目共项，其中合格项，合格率；优良项，优良率。一般项目共项，其中合格项，合格率；优良项，优良率。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页检验人（签字）年月日安装单位（盖章）年月日监理工程师（签字）年月日建设单位（盖章）年月日水利水电工程表7.1-2空气压缩机单元工程试运转质量检查表分部工程名称单元工程名称安装部位安装内容安装单位试运转日期年月日项次检验项目试运转要求试运转情况结果空气压缩机空载试运转1各部位检查及运转时间空载启动空气压缩机，在检查各部位无异常现象后，再依次运转5min、30min和2h以上2运转前润滑情况每次启动运转前空气压缩机润滑情况均正常3运转中温度检查运转中油压、油温和各摩擦部位的温度均符合设备技术文件的规定4运转中各部件无异常声响，各紧固件无松动空气压缩机带负荷试运转1升压运转的程序、压力和运转时间符合设备技术文件的规定。当无规定...
