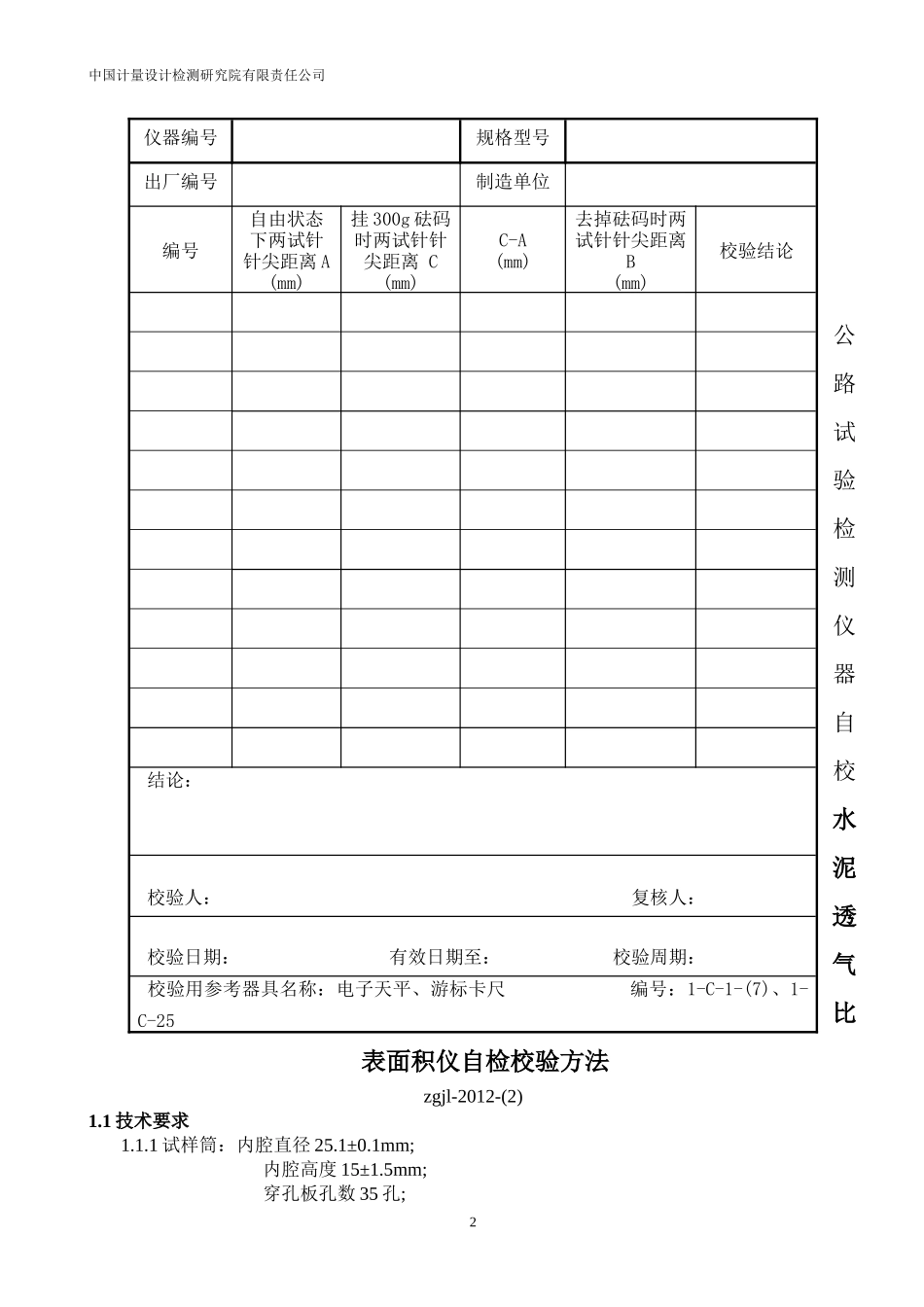

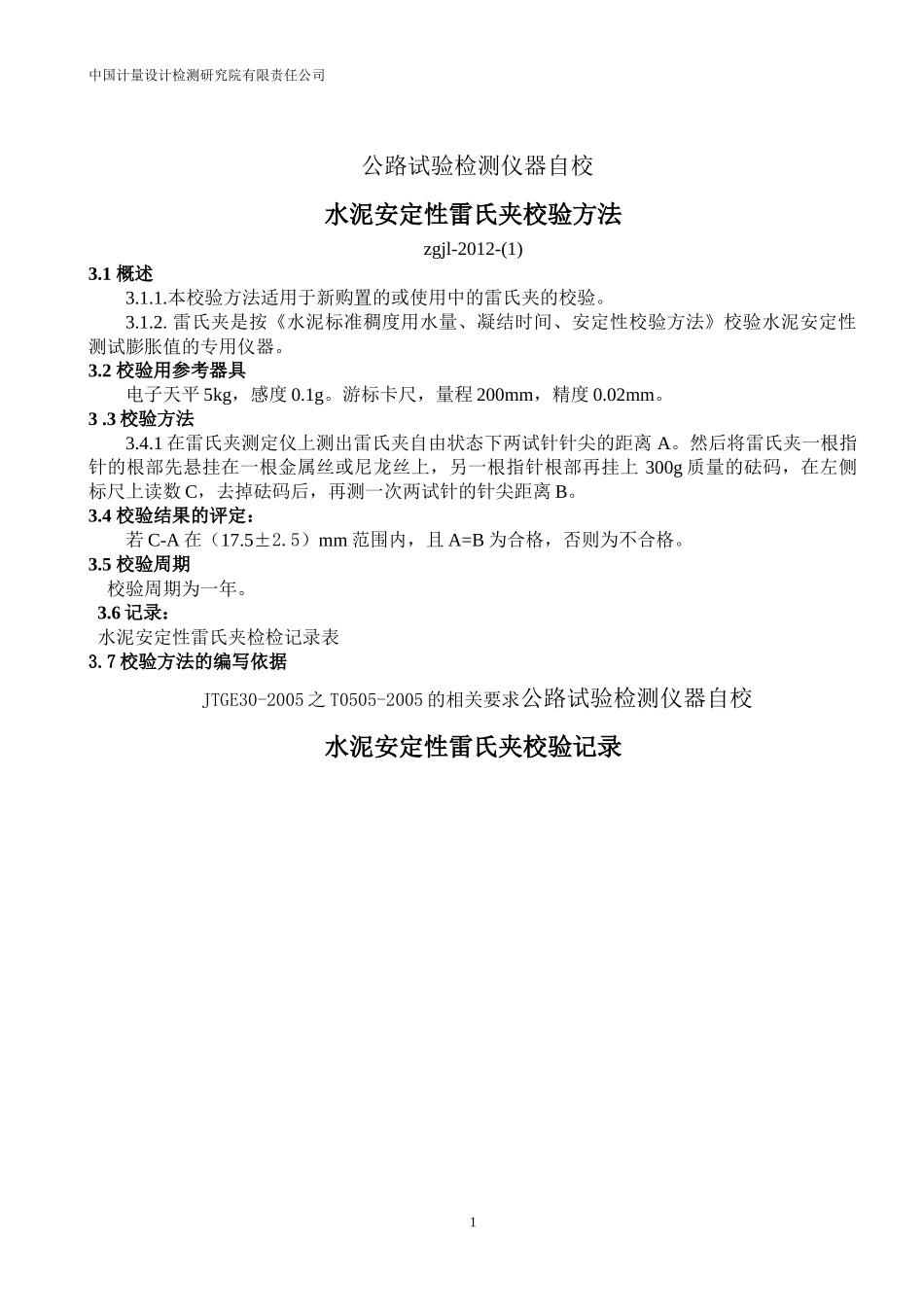

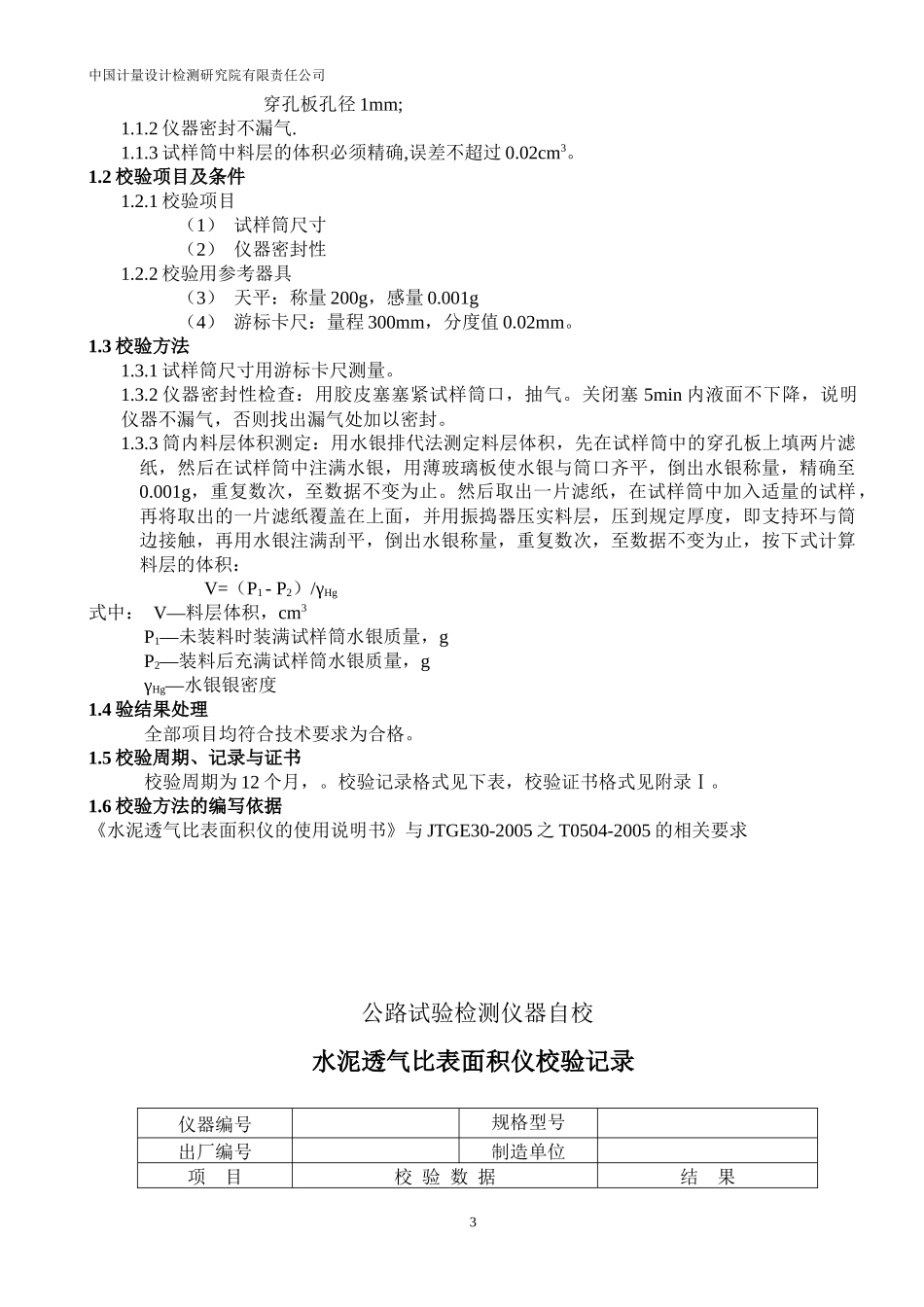

中国计量设计检测研究院有限责任公司公路试验检测仪器自校水泥安定性雷氏夹校验方法zgjl-2012-(1)3.1概述3.1.1.本校验方法适用于新购置的或使用中的雷氏夹的校验。3.1.2.雷氏夹是按《水泥标准稠度用水量、凝结时间、安定性校验方法》校验水泥安定性测试膨胀值的专用仪器。3.2校验用参考器具电子天平5kg，感度0.1g。游标卡尺，量程200mm，精度0.02mm。3.3校验方法3.4.1在雷氏夹测定仪上测出雷氏夹自由状态下两试针针尖的距离A。然后将雷氏夹一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针根部再挂上300g质量的砝码，在左侧标尺上读数C，去掉砝码后，再测一次两试针的针尖距离B。3.4校验结果的评定：若C-A在（17.5±2.5）mm范围内，且A=B为合格，否则为不合格。3.5校验周期校验周期为一年。3.6记录：水泥安定性雷氏夹检检记录表3.7校验方法的编写依据JTGE30-2005之T0505-2005的相关要求公路试验检测仪器自校水泥安定性雷氏夹校验记录1中国计量设计检测研究院有限责任公司公路试验检测仪器自校水泥透气比表面积仪自检校验方法zgjl-2012-(2)1.1技术要求1.1.1试样筒：内腔直径25.1±0.1mm;内腔高度15±1.5mm;穿孔板孔数35孔;仪器编号规格型号出厂编号制造单位编号自由状态下两试针针尖距离A(mm)挂300g砝码时两试针针尖距离C(mm)C-A(mm)去掉砝码时两试针针尖距离B(mm)校验结论结论：校验人：复核人：校验日期：有效日期至：校验周期：校验用参考器具名称：电子天平、游标卡尺编号：1-C-1-(7)、1-C-252中国计量设计检测研究院有限责任公司穿孔板孔径1mm;1.1.2仪器密封不漏气.1.1.3试样筒中料层的体积必须精确,误差不超过0.02cm3。1.2校验项目及条件1.2.1校验项目（1）试样筒尺寸（2）仪器密封性1.2.2校验用参考器具（3）天平：称量200g，感量0.001g（4）游标卡尺：量程300mm，分度值0.02mm。1.3校验方法1.3.1试样筒尺寸用游标卡尺测量。1.3.2仪器密封性检查：用胶皮塞塞紧试样筒口，抽气。关闭塞5min内液面不下降，说明仪器不漏气，否则找出漏气处加以密封。1.3.3筒内料层体积测定：用水银排代法测定料层体积，先在试样筒中的穿孔板上填两片滤纸，然后在试样筒中注满水银，用薄玻璃板使水银与筒口齐平，倒出水银称量，精确至0.001g，重复数次，至数据不变为止。然后取出一片滤纸，在试样筒中加入适量的试样，再将取出的一片滤纸覆盖在上面，并用振捣器压实料层，压到规定厚度，即支持环与筒边接触，再用水银注满刮平，倒出水银称量，重复数次，至数据不变为止，按下式计算料层的体积：V=（P1-P2）/γHg式中：V—料层体积，cm3P1—未装料时装满试样筒水银质量，gP2—装料后充满试样筒水银质量，gγHg—水银银密度1.4验结果处理全部项目均符合技术要求为合格。1.5校验周期、记录与证书校验周期为12个月，。校验记录格式见下表，校验证书格式见附录Ⅰ。1.6校验方法的编写依据《水泥透气比表面积仪的使用说明书》与JTGE30-2005之T0504-2005的相关要求公路试验检测仪器自校水泥透气比表面积仪校验记录仪器编号规格型号出厂编号制造单位项目校验数据结果3中国计量设计检测研究院有限责任公司尺寸1、内腔直径mm2、内腔高度mm3、穿孔板孔数个4、穿孔板孔径mm密封校验是否密封料层体积cm3校验结论：校验员核验员校验日期：年月日有效日期：年月日校验周期：校验用参考器具名称：天平、游标卡尺编号：1-C-1-(2)、1-C-24公路试验检测仪器自校FZ-31A型沸煮箱校验方法zgjl-2012-(3)2.1概述2.1.1本方法适用于新购和使用中的及校修后的FZ-31A型沸煮箱的校验。2.1.2该仪器是水泥体积安定性校验方法的配套设备，能自动控制箱体内水升温至沸腾和保持4中国计量设计检测研究院有限责任公司沸腾的时间，以校定水泥净浆体积的安定性。2.2主要技术参数2.2.1沸煮箱有效容积：410mm×240mm×310mm，箅板结构应不影响试验结果，箅板与加热器之间的距离大于50mm。2.2.2升温时间（室温升至沸腾）：30min±5min2.2.3恒沸时间：3h以上，整个试验过程中不需补充水量。2.3校验用参考器具钢直尺量程500mm，精度1mm，秒表，精度0.1s2.4校验方法沸煮箱内充水到180mm水位，接通电气控制箱电源，将标准温度计插入沸煮...
