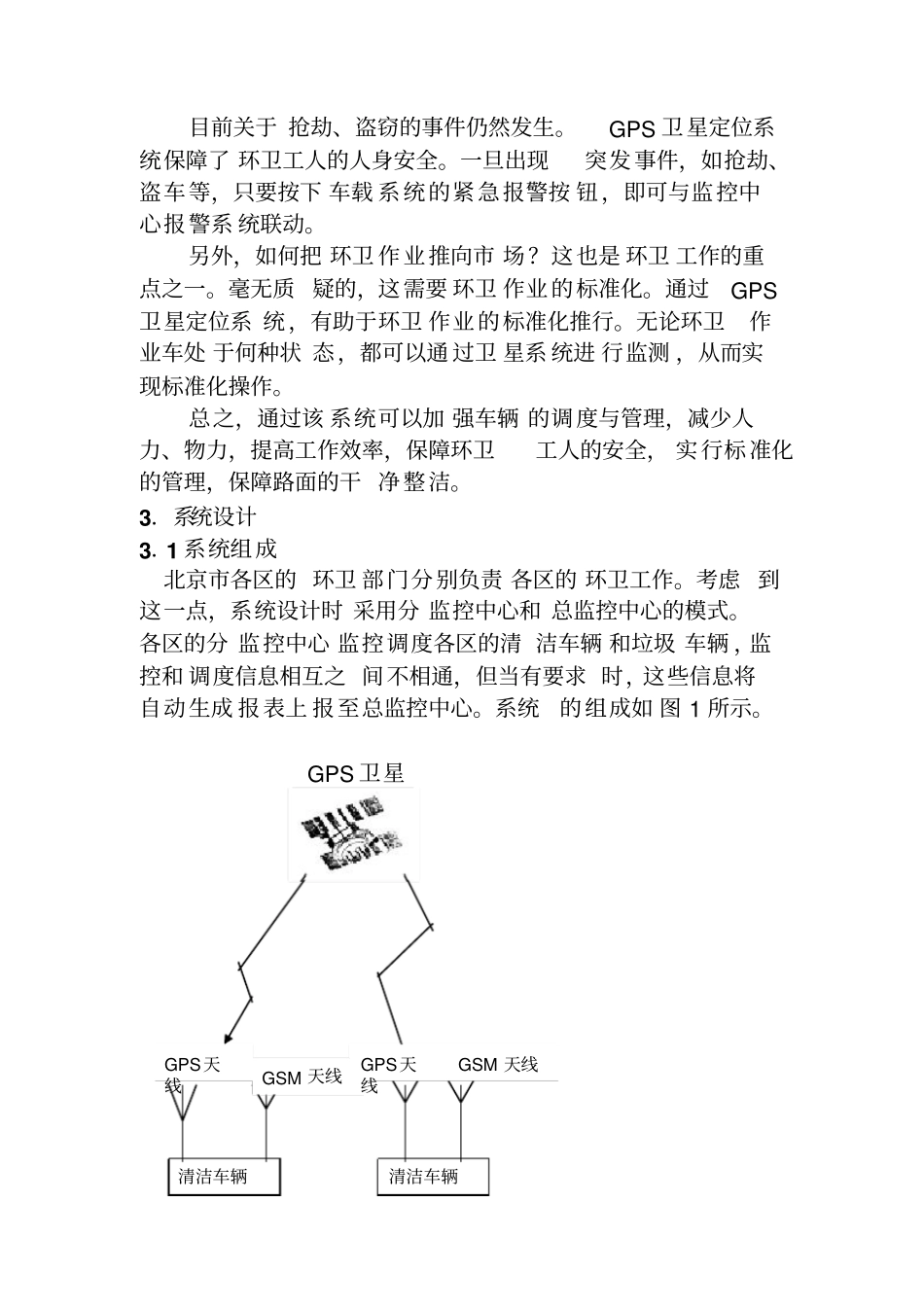

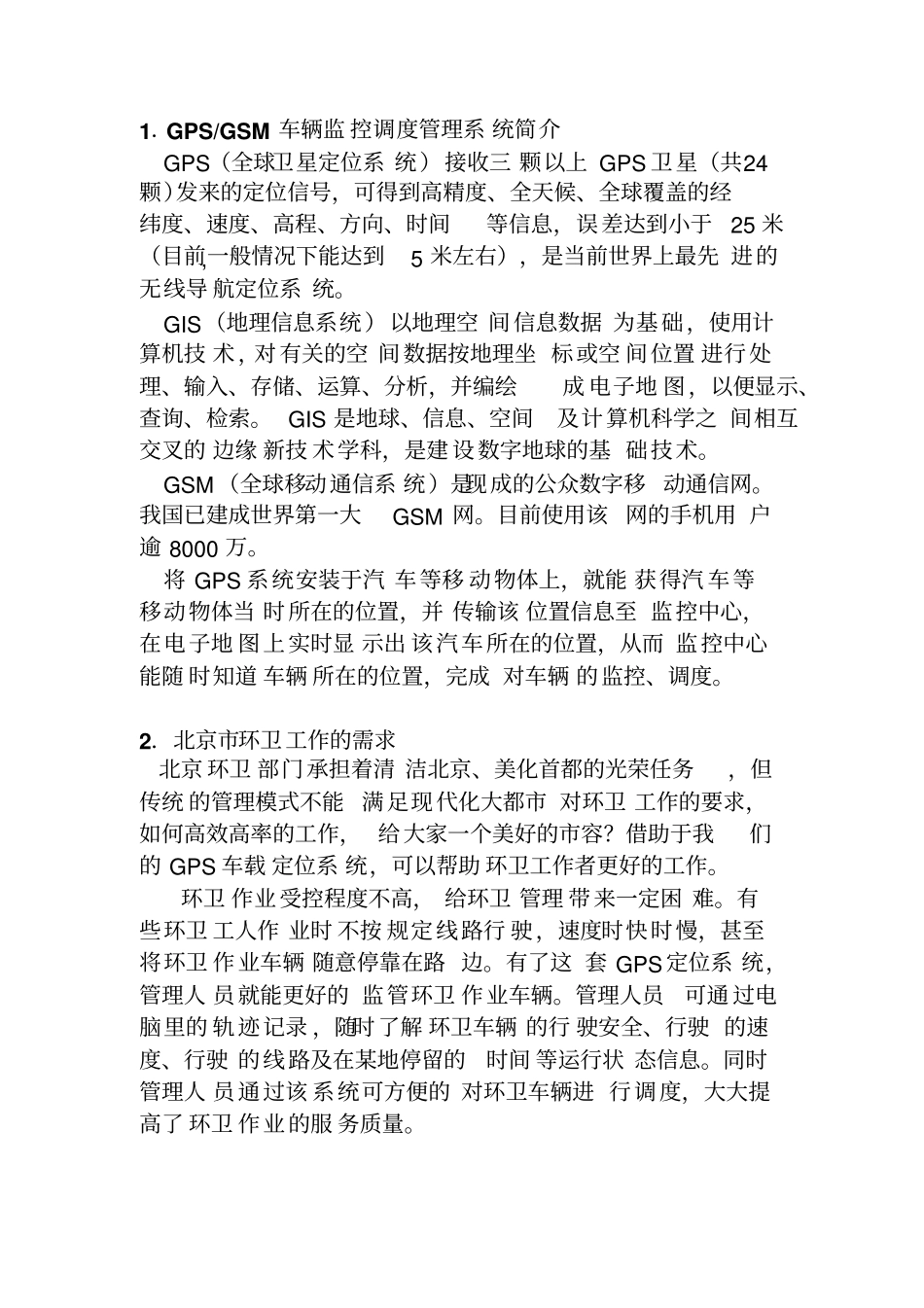

北京市环卫车辆监控调度管理系统2006.4.121．GPS/GSM车辆监控调度管理系统简介GPS（全球卫星定位系统）接收三颗以上GPS卫星（共24颗）发来的定位信号，可得到高精度、全天候、全球覆盖的经纬度、速度、高程、方向、时间等信息，误差达到小于25米（目前,一般情况下能达到5米左右），是当前世界上最先进的无线导航定位系统。GIS（地理信息系统）以地理空间信息数据为基础，使用计算机技术，对有关的空间数据按地理坐标或空间位置进行处理、输入、存储、运算、分析，并编绘成电子地图，以便显示、查询、检索。GIS是地球、信息、空间及计算机科学之间相互交叉的边缘新技术学科，是建设数字地球的基础技术。GSM（全球移动通信系统）是现成的公众数字移动通信网。我国已建成世界第一大GSM网。目前使用该网的手机用户逾8000万。将GPS系统安装于汽车等移动物体上，就能获得汽车等移动物体当时所在的位置，并传输该位置信息至监控中心，在电子地图上实时显示出该汽车所在的位置，从而监控中心能随时知道车辆所在的位置，完成对车辆的监控、调度。2．北京市环卫工作的需求北京环卫部门承担着清洁北京、美化首都的光荣任务，但传统的管理模式不能满足现代化大都市对环卫工作的要求，如何高效高率的工作，给大家一个美好的市容？借助于我们的GPS车载定位系统，可以帮助环卫工作者更好的工作。环卫作业受控程度不高，给环卫管理带来一定困难。有些环卫工人作业时不按规定线路行驶，速度时快时慢，甚至将环卫作业车辆随意停靠在路边。有了这套GPS定位系统，管理人员就能更好的监管环卫作业车辆。管理人员可通过电脑里的轨迹记录，随时了解环卫车辆的行驶安全、行驶的速度、行驶的线路及在某地停留的时间等运行状态信息。同时管理人员通过该系统可方便的对环卫车辆进行调度，大大提高了环卫作业的服务质量。目前关于抢劫、盗窃的事件仍然发生。GPS卫星定位系统保障了环卫工人的人身安全。一旦出现突发事件，如抢劫、盗车等，只要按下车载系统的紧急报警按钮，即可与监控中心报警系统联动。另外，如何把环卫作业推向市场？这也是环卫工作的重点之一。毫无质疑的，这需要环卫作业的标准化。通过GPS卫星定位系统，有助于环卫作业的标准化推行。无论环卫作业车处于何种状态，都可以通过卫星系统进行监测，从而实现标准化操作。总之，通过该系统可以加强车辆的调度与管理，减少人力、物力，提高工作效率，保障环卫工人的安全，实行标准化的管理，保障路面的干净整洁。3．系统设计3．1系统组成北京市各区的环卫部门分别负责各区的环卫工作。考虑到这一点，系统设计时采用分监控中心和总监控中心的模式。各区的分监控中心监控调度各区的清洁车辆和垃圾车辆，监控和调度信息相互之间不相通，但当有要求时，这些信息将自动生成报表上报至总监控中心。系统的组成如图1所示。GPS卫星GPS天线GSM天线GPS天线GSM天线清洁车辆清洁车辆经GSM网传输东城区分监控中心经GSM网传输⋯⋯西城区分监控中心通过虚拟专网连接市环卫局总监控、调度中心图1系统组成框图清洁车辆上安装的车台采用台湾康讯公司的侦航家3030型车台。该车台具有如下主要特点：侦航家3030具有8路输入和8路输出接口，话音接口及2个串行接口(可用于连接电话手柄、PDA及显示屏等)。另外，它还可配备用电池，具有省电管理模式：当车辆引擎熄火时，本机即自动进入睡眠省电模式以大幅减低耗电量。当车辆电池电量偏低时，本机将自动回报并使用备用电池。通过连接车用显示器或PDA即可提供即时路况报导、气象报告、即时股汇市财务报导、短信息暨电子邮件收发、导航服务暨旅游资讯等具有额外附加价值之服务(需由监控中心配合提供)。该车台除具有以上功能外，还具有区域调度、路线设定等功能，即规定车辆只能在某些区域或某些路线上行驶，当超出这些区域或路线时，车台便向监控中心报警。3030型车台可设置的区域多达20个。侦航家车台负责接收GPS位置信息并将其发送至监控中心，同时也接收监控中心发来的命令或信息。其中，侦航家3030车台还可接受调度命令等，并将其显示在与其串口相连的显示屏上。另外，与其串口相连的电话无线拔号手柄除可以拔打电话外，还可...
