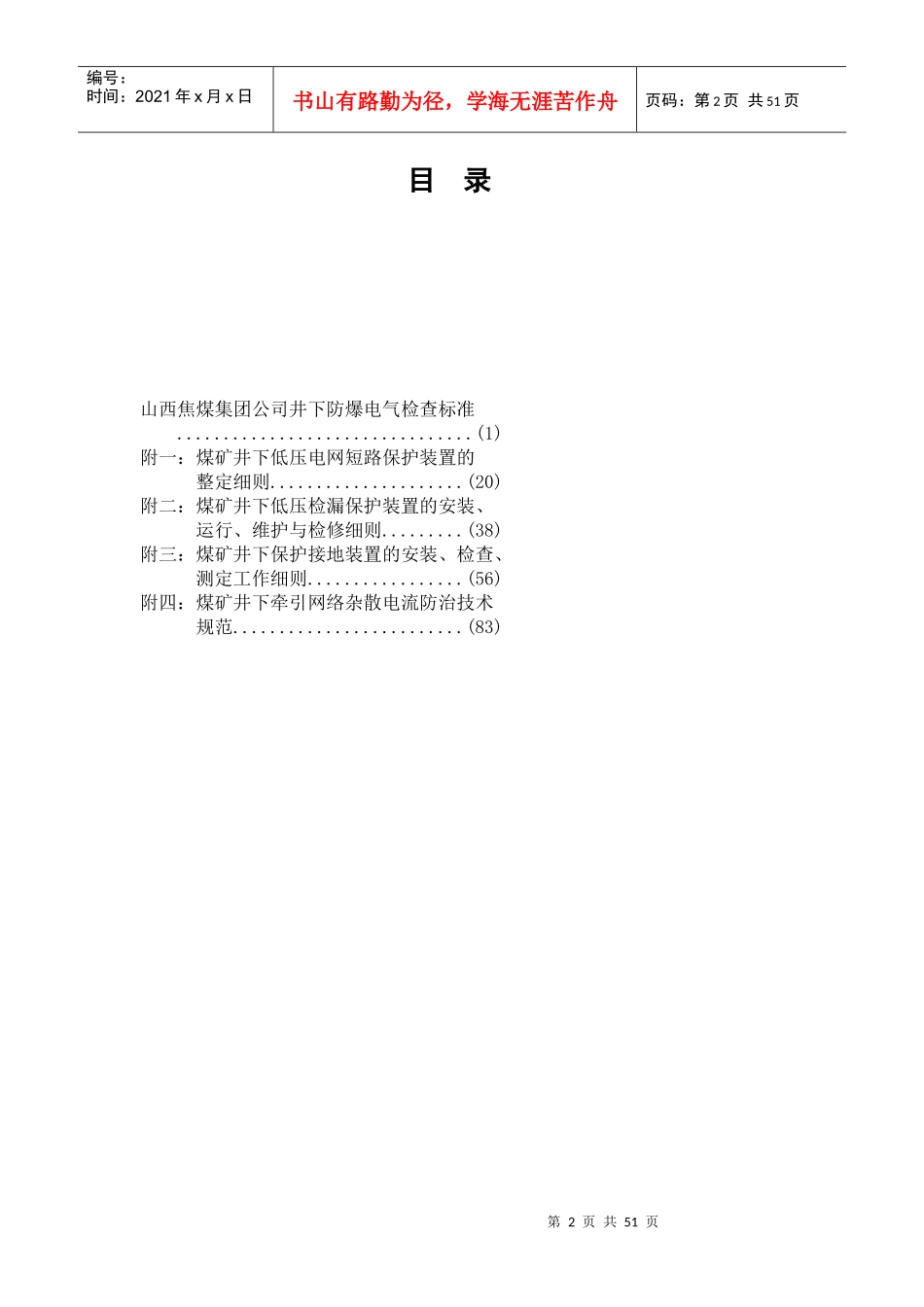

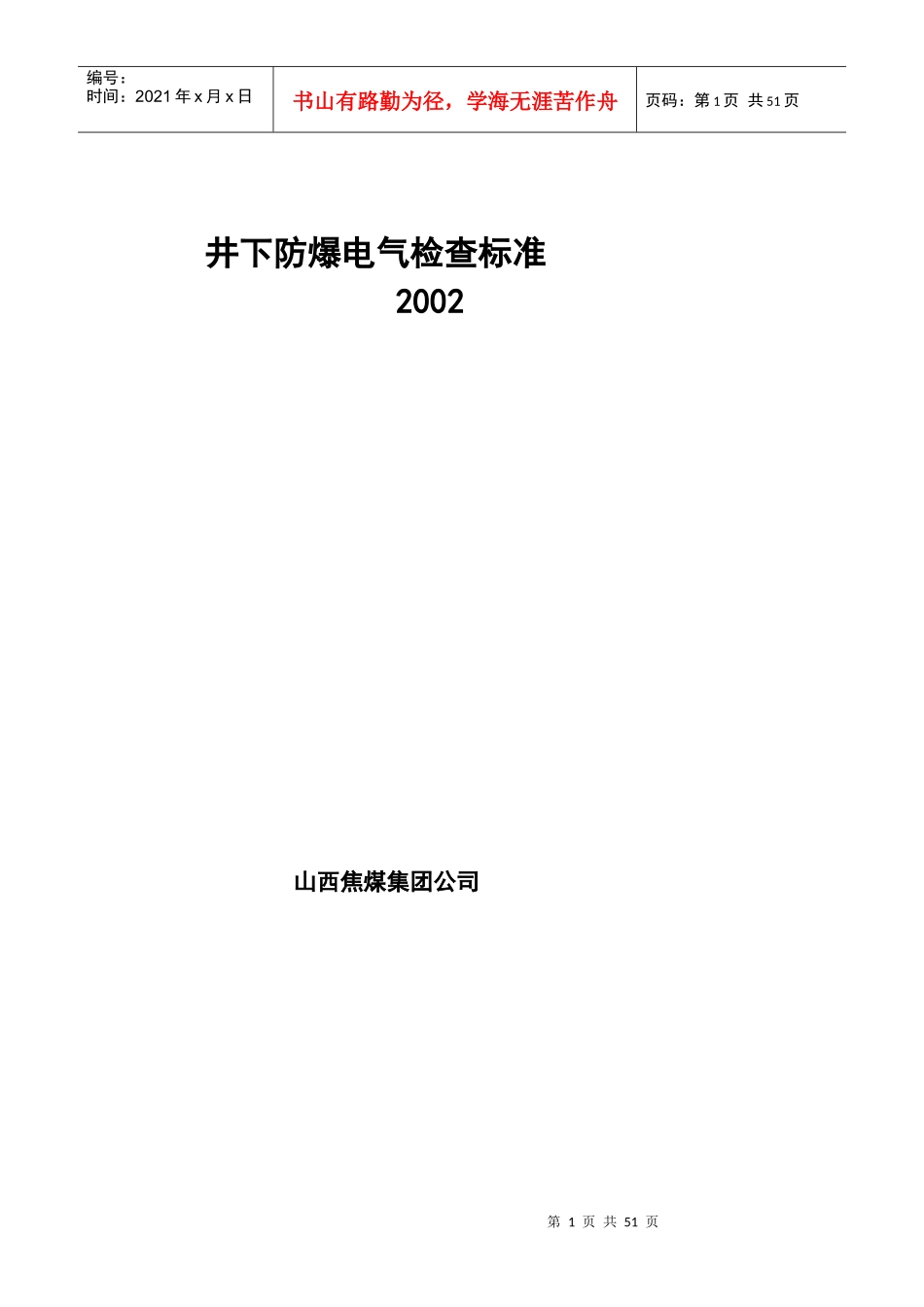

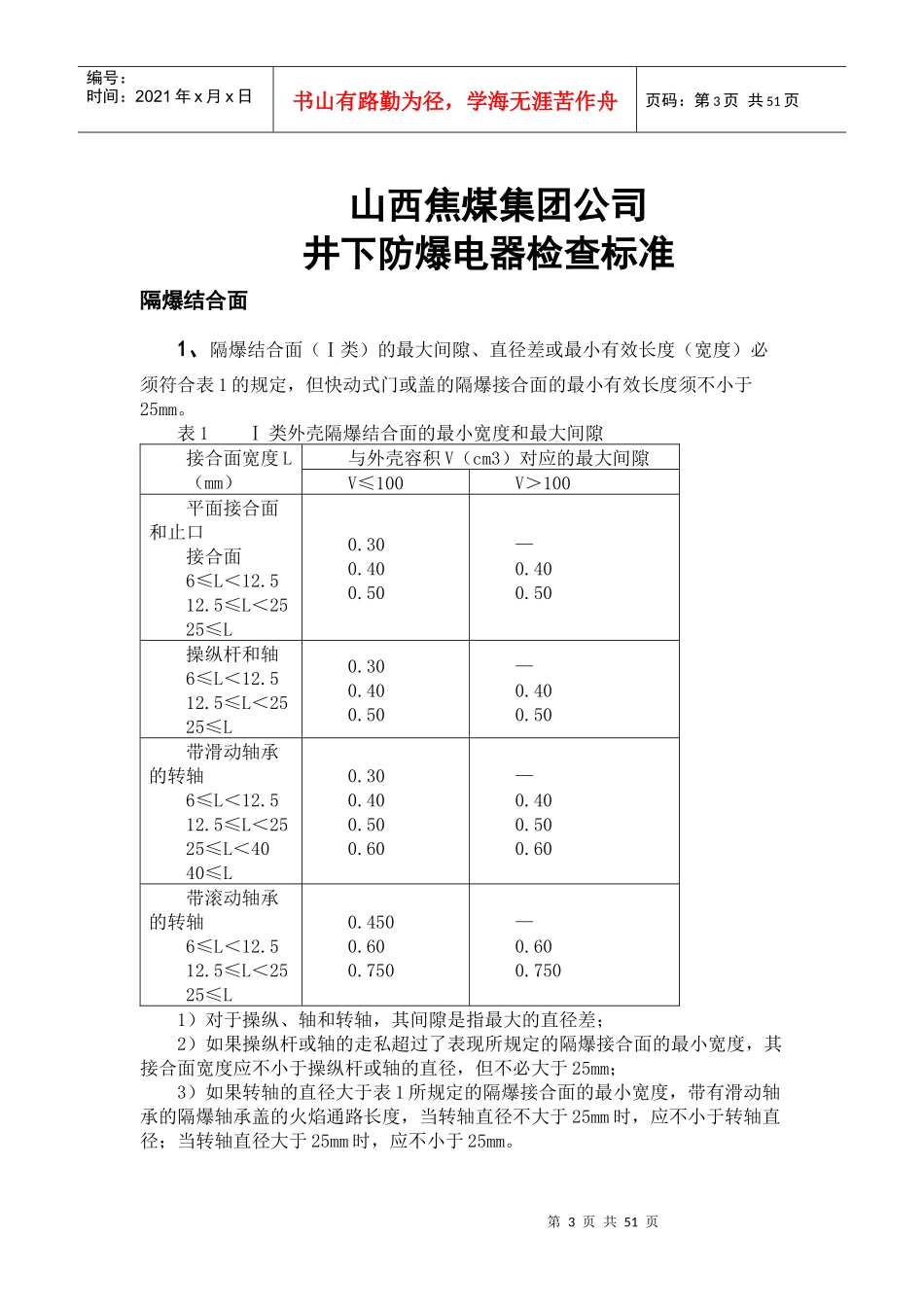

第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页井下防爆电气检查标准2002山西焦煤集团公司第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页目录山西焦煤集团公司井下防爆电气检查标准................................(1)附一：煤矿井下低压电网短路保护装置的整定细则.....................(20)附二：煤矿井下低压检漏保护装置的安装、运行、维护与检修细则.........(38)附三：煤矿井下保护接地装置的安装、检查、测定工作细则.................(56)附四：煤矿井下牵引网络杂散电流防治技术规范.........................(83)第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页山西焦煤集团公司井下防爆电器检查标准隔爆结合面1、隔爆结合面（Ⅰ类）的最大间隙、直径差或最小有效长度（宽度）必须符合表1的规定，但快动式门或盖的隔爆接合面的最小有效长度须不小于25mm。表1Ⅰ类外壳隔爆结合面的最小宽度和最大间隙接合面宽度L（mm）与外壳容积V（cm3）对应的最大间隙V≤100V＞100平面接合面和止口接合面6≤L＜12.512.5≤L＜2525≤L0.300.400.50—0.400.50操纵杆和轴6≤L＜12.512.5≤L＜2525≤L0.300.400.50—0.400.50带滑动轴承的转轴6≤L＜12.512.5≤L＜2525≤L＜4040≤L0.300.400.500.60—0.400.500.60带滚动轴承的转轴6≤L＜12.512.5≤L＜2525≤L0.4500.600.750—0.600.7501）对于操纵、轴和转轴，其间隙是指最大的直径差；2）如果操纵杆或轴的走私超过了表现所规定的隔爆接合面的最小宽度，其接合面宽度应不小于操纵杆或轴的直径，但不必大于25mm；3）如果转轴的直径大于表1所规定的隔爆接合面的最小宽度，带有滑动轴承的隔爆轴承盖的火焰通路长度，当转轴直径不大于25mm时，应不小于转轴直径；当转轴直径大于25mm时，应不小于25mm。第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页2、如果接合面被紧固螺栓孔或类似物的孔分隔，则孔与外壳内外侧间的距离最大值1应满足；1）当L＜12.5mm时，1≥6mm；2）当12.5mm≤L≤25mm时，1≥8mm；3）当L≥25mm时，1≥9mm。3、隔爆电动机轴与轴孔的隔爆接合面在正常工作状态下不应产生摩擦。用圆筒隔爆接合面时，轴与轴孔配合的最小单边间隙不少于0.750mm；用滚动轴承结构时，轴与轴孔的最大单边间隙须不大于表1所规定的轴承盖允许最大间隙的2/3。4、隔爆结合面的表面粗糙度Ra不大于6.03μm；操纵杆的表面粗糙度Ra不大于3.2μm。5、隔爆结合面的法兰减薄厚度，应不大于原设计规定的维修余量。6、隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后，不得超过下列规定：A.隔爆面上对局部出现的直径不大于1mm，深度不大于2mm的砂眼，在40，25，15mm宽的隔爆面上，每1cm2范围内不超过5个；10mm宽的隔爆面上不得超过2个。B.产生的机械伤痕，宽度与深度不大于0.5mm，其长度应保证剩余无伤隔爆面有效长度不小于规定长度的2/3。7、隔爆接合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有锈迹，用棉纱檫净后，留有青褐色氧化亚铁云状痕迹，用手摸无感觉者仍算合格。对无意造成的油漆，其痕迹不超过隔爆面宽度的1/8仍算合格。涂防锈油时，应在隔爆面上形成一层薄膜为宜，涂油过多为不完好；油不得干硬，油中不得有机械性杂物或其他颗粒状杂物（油脏为不完好）。凡不符合上述任意一项者均为失爆。隔爆外壳与隔爆腔8、防爆外壳变形长度不得超过50mm，凸凹深度不得超过5mm，否则为失爆。整形后低于此规定仍为合格。9、防爆外壳内外不得有锈皮脱落，否则，为失爆。油漆脱落、锈蚀严重为不完好。10、隔爆设备的隔爆腔之间严禁直接贯通，必须保持原设计的防爆性能，否则此设备为失爆。接线柱、接线座有裂纹，接线座晃动，接线柱跟转均属失爆。11、防爆外壳无开焊，观察窗孔胶封良好，无破损、无裂纹，否则为失爆。透明度差为不完好，观察窗孔玻璃表面不应有伤痕，伤痕深度小于1mm为不完好，否则为失爆。12、操作手柄与隔爆外壳盖间的闭锁关系...
