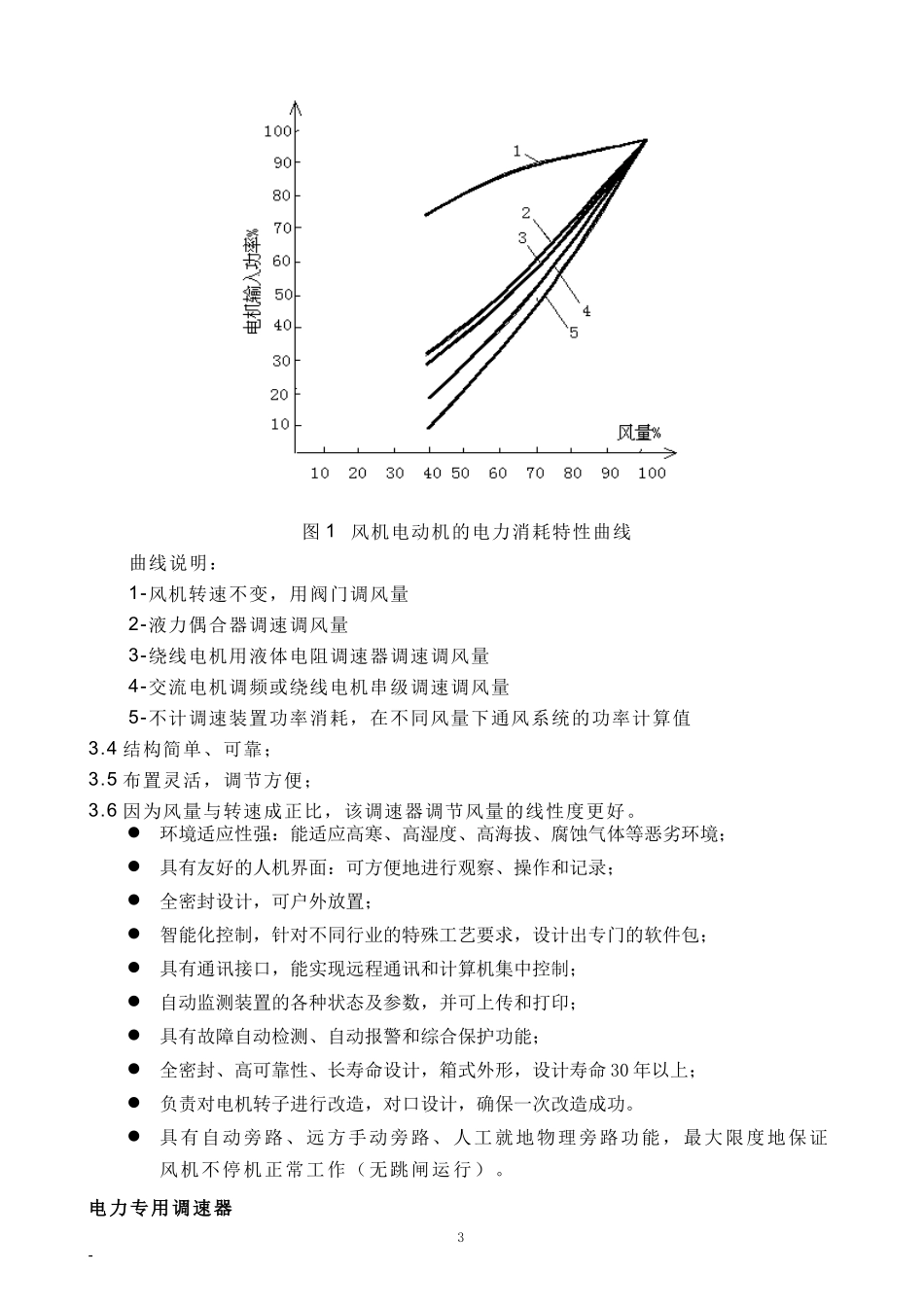

YQT电力专用液体电阻调速器一、液体电阻起动调速器概述、原理及特点1、概述本产品主要应用于建材、冶金、矿山、煤炭等工业部门的风机、水泵及其它类似设备的大中型绕线式交流异步电动机的起动与调速。它通过改变电动机转子回路串接的电阻而达到调节电动机转速的目的，是大中型风机、水泵使用及节能改造主选调速设备。该产品采用了本公司专利技术，技术水平属国内领先。型号说明YQT调速设计最大功率KW设计序号表示“调速”表示“起动”表示“液体电阻”2、基本原理YQT系列液体电阻起动调速器是通过传动装置平滑地调整液体电阻中两极板间的距离来改变串入电机转子回路中的电阻达到调整电机转速的目的。电阻越大，电机转速越低；电阻为零，电机达到全速。电机在调速运行状态下电阻长期通电所产生的焦耳热，由循环装置将液体强制泵入换热器，进行散热。换热用冷却水可以循环使用。针对无循环水地区，专门设计换热装置，详情见用户三介绍。3、产品特点3.1可对大型绕线异步电动机进行无级调速，调速比可达2:1（若用户需要，本公司也可提供更大调速比的调速器）。3.2兼作电动机起动之用途，不必另外安装起动装置，而且具备液体电阻起动器起动电流小于额定电流的1.3倍，起动平稳的优点；3.3节能显著：不同的风机调风方案其电动机电力消耗特性曲线如图1所示，在输出同样风量的情况下，转子回路串电阻比液力偶合器调速方式的电力消耗稍低。用调风门来调节风量的办法其电力消耗是最大的，如图1所示。2-图1风机电动机的电力消耗特性曲线曲线说明：1-风机转速不变，用阀门调风量2-液力偶合器调速调风量3-绕线电机用液体电阻调速器调速调风量4-交流电机调频或绕线电机串级调速调风量5-不计调速装置功率消耗，在不同风量下通风系统的功率计算值3.4结构简单、可靠；3.5布置灵活，调节方便；3.6因为风量与转速成正比，该调速器调节风量的线性度更好。环境适应性强：能适应高寒、高湿度、高海拔、腐蚀气体等恶劣环境；具有友好的人机界面：可方便地进行观察、操作和记录；全密封设计，可户外放置；智能化控制，针对不同行业的特殊工艺要求，设计出专门的软件包；具有通讯接口，能实现远程通讯和计算机集中控制；自动监测装置的各种状态及参数，并可上传和打印；具有故障自动检测、自动报警和综合保护功能；全密封、高可靠性、长寿命设计，箱式外形，设计寿命30年以上；负责对电机转子进行改造，对口设计，确保一次改造成功。具有自动旁路、远方手动旁路、人工就地物理旁路功能，最大限度地保证风机不停机正常工作（无跳闸运行）。电力专用调速器3-针对电力行业设备使用可靠性高、保护完善且连续生产的特点，研制YQT5-DL电力专用调速器，并负责对电机转子进行改造，对口设计。（1）采取更高可靠性,更长寿命设计,使用寿命更长；（2）电阻全密封设计，.冷却系统外置,可室外放置,维护方便；（3）备有现场手摇调速,手动短接功能,能在主机连续生产的情况下进行维护；（4）.具有自动旁路、远方手动旁路，最大限度地保证主机不停机正常工作（无跳闸运行）；（5）开发并采用了专用控制软件，可与各级控制中心进行联锁、自动监测设备的各种状态及参数；（6）具有友好的人机界面，可方便地进行观察、操作和记录；（7）控制电源采用双回路供电；（8）具有风冷和水冷两种冷却方式。二、与变频器及同类产品的对比A与液力耦合器的对比1.安装使用方便、维护简单、寿命长。液力耦合器要加装在电机与风机等设备之间，须做基础，而用液体电阻调速器，电机和风机等设备直联，调速设备可根据情况摆放在机旁或控制室即可。维护：液体电阻调速器1年左右补充一次水，10年左右检测一次电阻，换热器的维护同液力耦合器。电气元件为常用件，维护方便。2.使用寿命至少30年以上，本身运转可靠，既使万一调速器出现故障，可切换到全速运转，暂时用阀门调节，同时排除故障。这可克服液力偶合器一旦出现故障必须停机而影响整体生产的问题；3.液力偶合器最初输出转速达不到输入转速，最小也有3~5％的滑差，而液体电阻调速可使电机达到全速，充分发挥风机能力；4.液体电阻调速的效率高于液力偶合器调速，更为经济；5...
