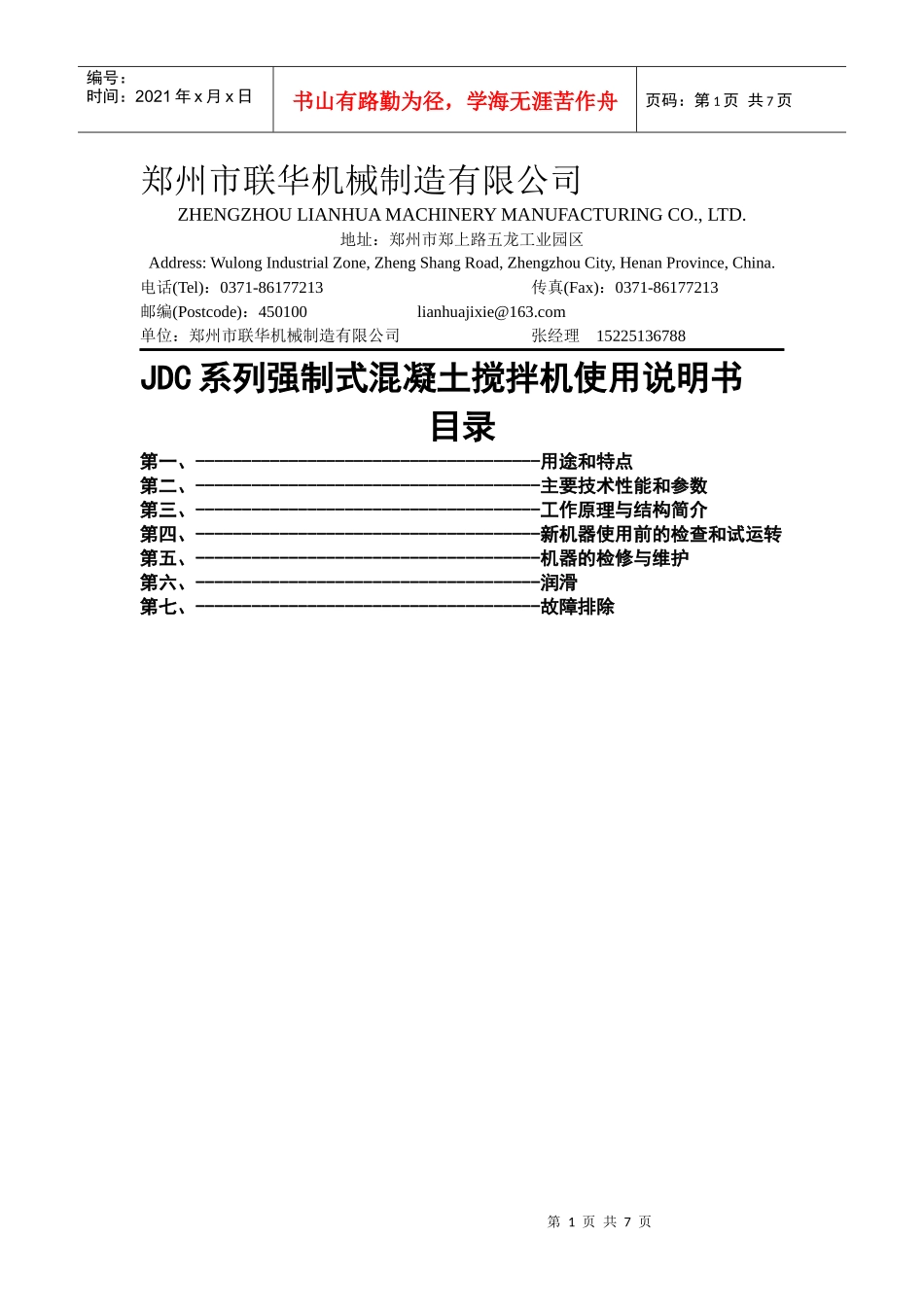

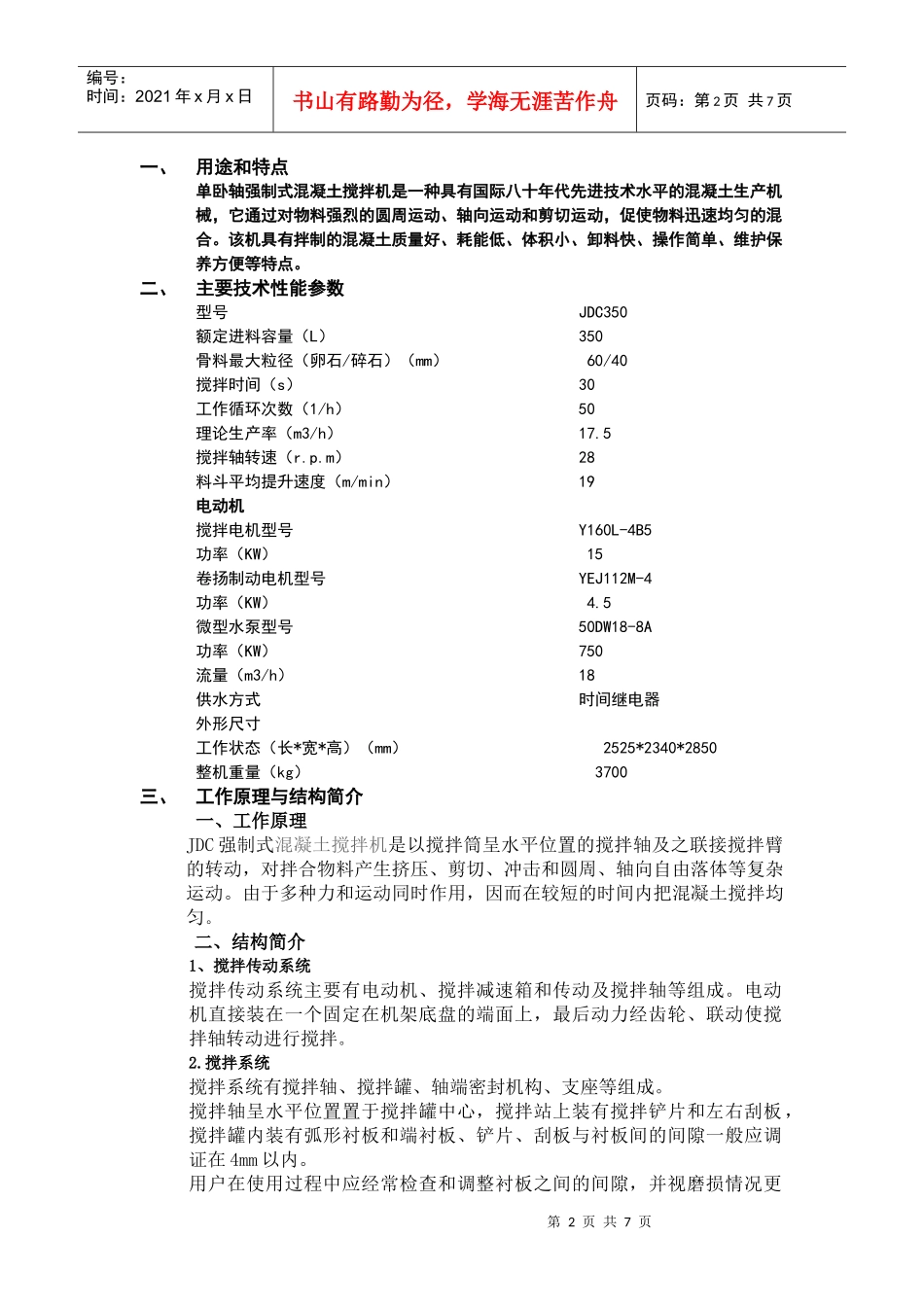

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页郑州市联华机械制造有限公司ZHENGZHOULIANHUAMACHINERYMANUFACTURINGCO.,LTD.地址：郑州市郑上路五龙工业园区Address:WulongIndustrialZone,ZhengShangRoad,ZhengzhouCity,HenanProvince,China.电话(Tel)：0371-86177213传真(Fax)：0371-86177213邮编(Postcode)：450100lianhuajixie@163.com单位：郑州市联华机械制造有限公司张经理15225136788JDC系列强制式混凝土搅拌机使用说明书目录第一、-------------------------------------用途和特点第二、-------------------------------------主要技术性能和参数第三、-------------------------------------工作原理与结构简介第四、-------------------------------------新机器使用前的检查和试运转第五、-------------------------------------机器的检修与维护第六、-------------------------------------润滑第七、-------------------------------------故障排除第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页一、用途和特点单卧轴强制式混凝土搅拌机是一种具有国际八十年代先进技术水平的混凝土生产机械，它通过对物料强烈的圆周运动、轴向运动和剪切运动，促使物料迅速均匀的混合。该机具有拌制的混凝土质量好、耗能低、体积小、卸料快、操作简单、维护保养方便等特点。二、主要技术性能参数型号JDC350额定进料容量（L）350骨料最大粒径（卵石/碎石）（mm）60/40搅拌时间（s）30工作循环次数（1/h）50理论生产率（m3/h）17.5搅拌轴转速（r.p.m）28料斗平均提升速度（m/min）19电动机搅拌电机型号Y160L-4B5功率（KW）15卷扬制动电机型号YEJ112M-4功率（KW）4.5微型水泵型号50DW18-8A功率（KW）750流量（m3/h）18供水方式时间继电器外形尺寸工作状态（长*宽*高）（mm）2525*2340*2850整机重量（kg）3700三、工作原理与结构简介一、工作原理JDC强制式混凝土搅拌机是以搅拌筒呈水平位置的搅拌轴及之联接搅拌臂的转动，对拌合物料产生挤压、剪切、冲击和圆周、轴向自由落体等复杂运动。由于多种力和运动同时作用，因而在较短的时间内把混凝土搅拌均匀。二、结构简介1、搅拌传动系统搅拌传动系统主要有电动机、搅拌减速箱和传动及搅拌轴等组成。电动机直接装在一个固定在机架底盘的端面上，最后动力经齿轮、联动使搅拌轴转动进行搅拌。2.搅拌系统搅拌系统有搅拌轴、搅拌罐、轴端密封机构、支座等组成。搅拌轴呈水平位置置于搅拌罐中心，搅拌站上装有搅拌铲片和左右刮板，搅拌罐内装有弧形衬板和端衬板、铲片、刮板与衬板间的间隙一般应调证在4mm以内。用户在使用过程中应经常检查和调整衬板之间的间隙，并视磨损情况更第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页换。轴端密封是搅拌系统的重要部件，JDC混凝土搅拌机采用了密封装置与搅拌轴支撑装置分离式结构。轴端密封共有三道：第一道为橡胶密封圈，第二道为浮动密封环，第三道为骨架油封。浮动密封环内均充填漏油润滑油脂。用户在使用过程中应每3个小时通过油嘴向密封环注入润滑脂，直至油污排油孔排出为止。3.JDC混凝土搅拌机的卸料机构该机构采用新型设计高强度齿条、形成滚动式直式反转快速出料结构。本机构特点，卸料后关门时可自动清除粘在门框衬板上的混凝土，使卸料门关闭后位置准确，具有较好密封效果。料门开闭的合适位置，靠调整两个行程开关的触点位置来实现。电动操作，可大大减轻公认的劳动强度。4.JDC混凝土搅拌机的上料机构上料机构由上料架、料斗提升电机、减速箱等部分组成。上料架由上下两截轨道架构成，上截轨道架用螺栓固定在底盘上，上下截轨道架用螺栓、铰链连接，下截轨道架下端深入料坑，料斗的升降的用电机减速箱带动上料卷筒，通过卷筒上钢丝，带动料斗沿上料架轨道上升或下降。5.JDC混凝土搅拌机供水系统供水系统由电机、水泵、饮水杯、喷水罐和管路等组成。引水由引水杯罐入水泵，排出泵内空气，转动水泵，水沿管路喷入搅拌筒。供水量是通过时间继电器控制水泵...
