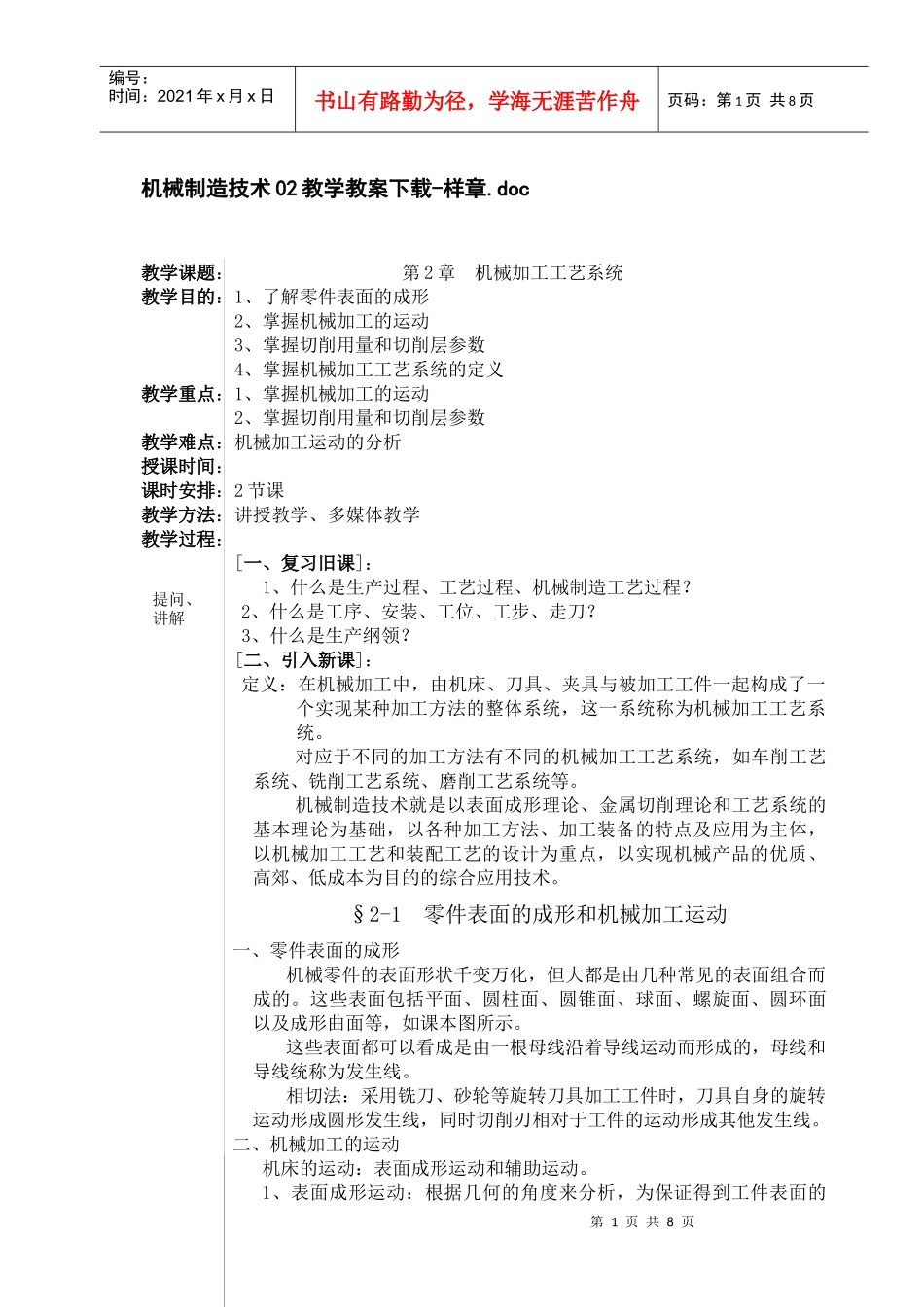

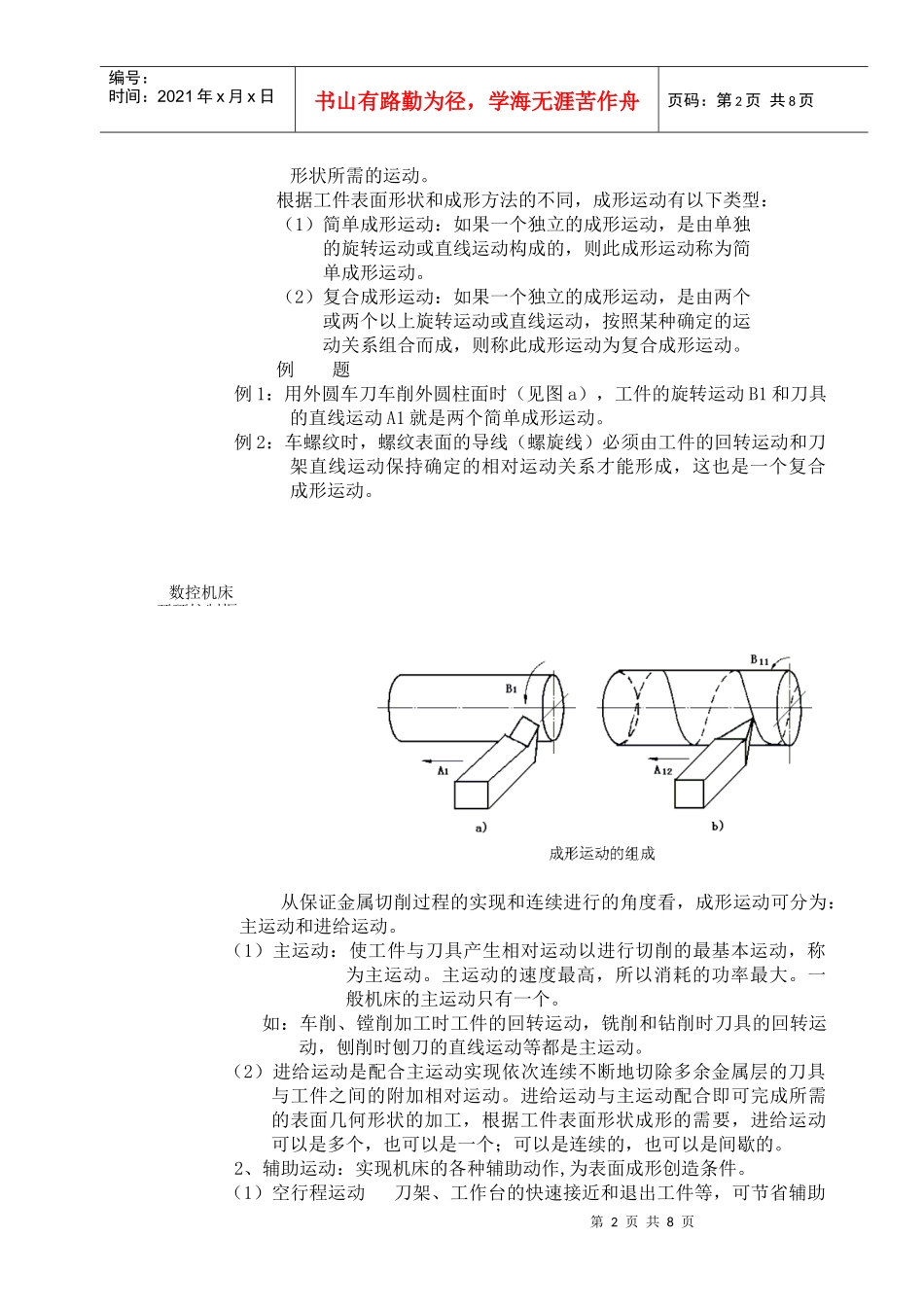

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页机械制造技术02教学教案下载-样章.doc教学课题：第2章机械加工工艺系统教学目的：1、了解零件表面的成形2、掌握机械加工的运动3、掌握切削用量和切削层参数4、掌握机械加工工艺系统的定义教学重点：1、掌握机械加工的运动2、掌握切削用量和切削层参数教学难点：机械加工运动的分析授课时间：课时安排：2节课教学方法：讲授教学、多媒体教学教学过程：[一、复习旧课]：1、什么是生产过程、工艺过程、机械制造工艺过程？2、什么是工序、安装、工位、工步、走刀？3、什么是生产纲领？[二、引入新课]：定义：在机械加工中，由机床、刀具、夹具与被加工工件一起构成了一个实现某种加工方法的整体系统，这一系统称为机械加工工艺系统。对应于不同的加工方法有不同的机械加工工艺系统，如车削工艺系统、铣削工艺系统、磨削工艺系统等。机械制造技术就是以表面成形理论、金属切削理论和工艺系统的基本理论为基础，以各种加工方法、加工装备的特点及应用为主体，以机械加工工艺和装配工艺的设计为重点，以实现机械产品的优质、高郊、低成本为目的的综合应用技术。§2-1零件表面的成形和机械加工运动一、零件表面的成形机械零件的表面形状千变万化，但大都是由几种常见的表面组合而成的。这些表面包括平面、圆柱面、圆锥面、球面、螺旋面、圆环面以及成形曲面等，如课本图所示。这些表面都可以看成是由一根母线沿着导线运动而形成的，母线和导线统称为发生线。相切法：采用铣刀、砂轮等旋转刀具加工工件时，刀具自身的旋转运动形成圆形发生线，同时切削刃相对于工件的运动形成其他发生线。二、机械加工的运动机床的运动：表面成形运动和辅助运动。1、表面成形运动：根据几何的角度来分析，为保证得到工件表面的提问、讲解第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页形状所需的运动。根据工件表面形状和成形方法的不同，成形运动有以下类型：（1）简单成形运动：如果一个独立的成形运动，是由单独的旋转运动或直线运动构成的，则此成形运动称为简单成形运动。（2）复合成形运动：如果一个独立的成形运动，是由两个或两个以上旋转运动或直线运动，按照某种确定的运动关系组合而成，则称此成形运动为复合成形运动。例题例1：用外圆车刀车削外圆柱面时（见图a），工件的旋转运动B1和刀具的直线运动A1就是两个简单成形运动。例2：车螺纹时，螺纹表面的导线（螺旋线）必须由工件的回转运动和刀架直线运动保持确定的相对运动关系才能形成，这也是一个复合成形运动。从保证金属切削过程的实现和连续进行的角度看，成形运动可分为：主运动和进给运动。（1）主运动：使工件与刀具产生相对运动以进行切削的最基本运动，称为主运动。主运动的速度最高，所以消耗的功率最大。一般机床的主运动只有一个。如：车削、镗削加工时工件的回转运动，铣削和钻削时刀具的回转运动，刨削时刨刀的直线运动等都是主运动。（2）进给运动是配合主运动实现依次连续不断地切除多余金属层的刀具与工件之间的附加相对运动。进给运动与主运动配合即可完成所需的表面几何形状的加工，根据工件表面形状成形的需要，进给运动可以是多个，也可以是一个；可以是连续的，也可以是间歇的。2、辅助运动：实现机床的各种辅助动作,为表面成形创造条件。（1）空行程运动刀架、工作台的快速接近和退出工件等，可节省辅助数控机床开环控制框第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页时间。（2）切入运动为保证被加工面获得所需尺寸，刀具相对于工件表面的深入运动。（3）分度运动使工件或刀具回转到所需要的角度，多用于加工若干个完全相同的沿圆周均匀分布的表面，也有在直线分度机上刻直尺时，工件相对刀具的直线分度运动。（4）操纵及控制运动包括变速、换向、启停及工件的装夹等。三、切削用量和切削层参数（1）切削速度Vc切削速度vc是刀具切削刃上选定点相对于工件的主运动瞬时线速度。由于切削刃上各点的切削速度可能是不同，计算时常用最大...
