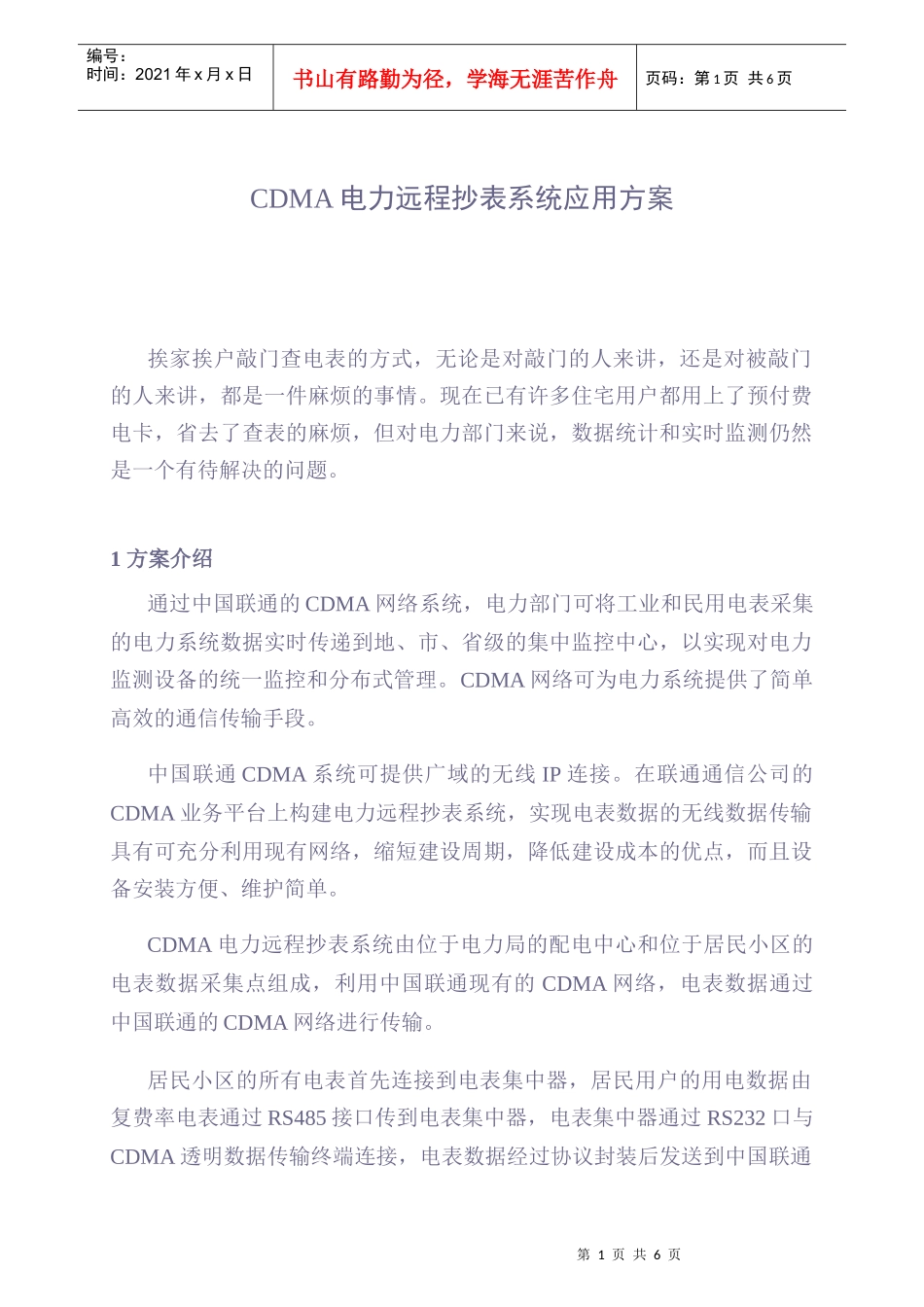

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页CDMA电力远程抄表系统应用方案挨家挨户敲门查电表的方式，无论是对敲门的人来讲，还是对被敲门的人来讲，都是一件麻烦的事情。现在已有许多住宅用户都用上了预付费电卡，省去了查表的麻烦，但对电力部门来说，数据统计和实时监测仍然是一个有待解决的问题。1方案介绍通过中国联通的CDMA网络系统，电力部门可将工业和民用电表采集的电力系统数据实时传递到地、市、省级的集中监控中心，以实现对电力监测设备的统一监控和分布式管理。CDMA网络可为电力系统提供了简单高效的通信传输手段。中国联通CDMA系统可提供广域的无线IP连接。在联通通信公司的CDMA业务平台上构建电力远程抄表系统，实现电表数据的无线数据传输具有可充分利用现有网络，缩短建设周期，降低建设成本的优点，而且设备安装方便、维护简单。CDMA电力远程抄表系统由位于电力局的配电中心和位于居民小区的电表数据采集点组成，利用中国联通现有的CDMA网络，电表数据通过中国联通的CDMA网络进行传输。居民小区的所有电表首先连接到电表集中器，居民用户的用电数据由复费率电表通过RS485接口传到电表集中器，电表集中器通过RS232口与CDMA透明数据传输终端连接，电表数据经过协议封装后发送到中国联通第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页的CDMA数据网络，通过CDMA数据网络将数据传送至配电数据中心，实现电表数据和数据中心系统的实时在线连接。2方案优点CDMA无线电力远程抄表系统具备如下特点：1)实时性强：由于CDMA具有实时在线特性，系统无时延，无需轮巡就可以同步接收、处理多个数据采集点的数据。可很好的满足系统对数据采集和传输实时性的要求。2)可对电表设备进行远程控制：通过CDMA双向系统还可实现对电表设备进行远程控制，进行参数调整、开关等控制操作。3)建设成本少低：由于采用CDMA的无线公网平台，只需安装好设备就可以，不需要为远程抄表进行专门布线，前期投资少、见效快，后期升级、维护成本低；4)集中抄表范围广：CDMA覆盖范围广，在无线CDMA网络的覆盖范围之内，都可以完成对集抄的控制和管理。而且，扩容无限制，接入地点无限制，能满足山区、乡镇和跨地区的接入需求。5)系统的传输容量大：配电数据中心要和每一个电表数据采集点保持实时连接。由于电表数据采集点数量众多，系统要求能满足突发性数据传输的需要，而CDMA技术能很好地满足传输突发性数据的需要。6)数据传送速率高：每个电表数据采集点每次数据传输量在10Kbps之内。CDMA网络传送速率理论上可达153.6kbit/s，目前CDMA实际数据传输速率在40Kbps左右，完全能满足本系统数据传输速率（≥10Kbps）的需求。7)通信费用低：采用包月计费方式，运营成本低。3系统构建第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页由于CDMA通信是基于IP地址的数据分组通信网络，配电中心计算机主机配置固定的IP地址，各个电表数据采集点采用CDMA模块和该主机进行通信。（一）系统组成1、电表数据采集点电表数据采集点位于居民小区的信息中心，居民用户的用电数据由复费率电表首先通过RS485接口通过双绞线连接到位于小区信息中心的电表集中器，电表集中器再通过RS232接口与CDMA透明数据传输终端相连。通过CDMA透明数据传输终端内置嵌入式处理器对数据进行处理、协议封装后发送到网络，通过CDMA网络传送至电力公司数据中心电力远程抄表系统，实现电表数据和数据中心系统的实时在线连接。电表集中器通过RS485接口直接连接到电表上，既可支持单个电表，也可以同时支持多个电表，实现对电表参数的采集、存储、预处理或并将采集到的电表数据实时传送到配电中心；同时，电表集中器还可将配电中心发送的遥控指令传给电表控制模块，对电表进行控制操作。2、配电中心配电中心服务器申请配置固定IP地址，采用省联通公司提供的DDN专线，与CDMA网络相连。由于DDN专线可提供较高的带宽，当电表数据采集点数量增加，中心不用扩容即可满足需求。配电中心RADIUS服务器接受到CDMA网络传...
